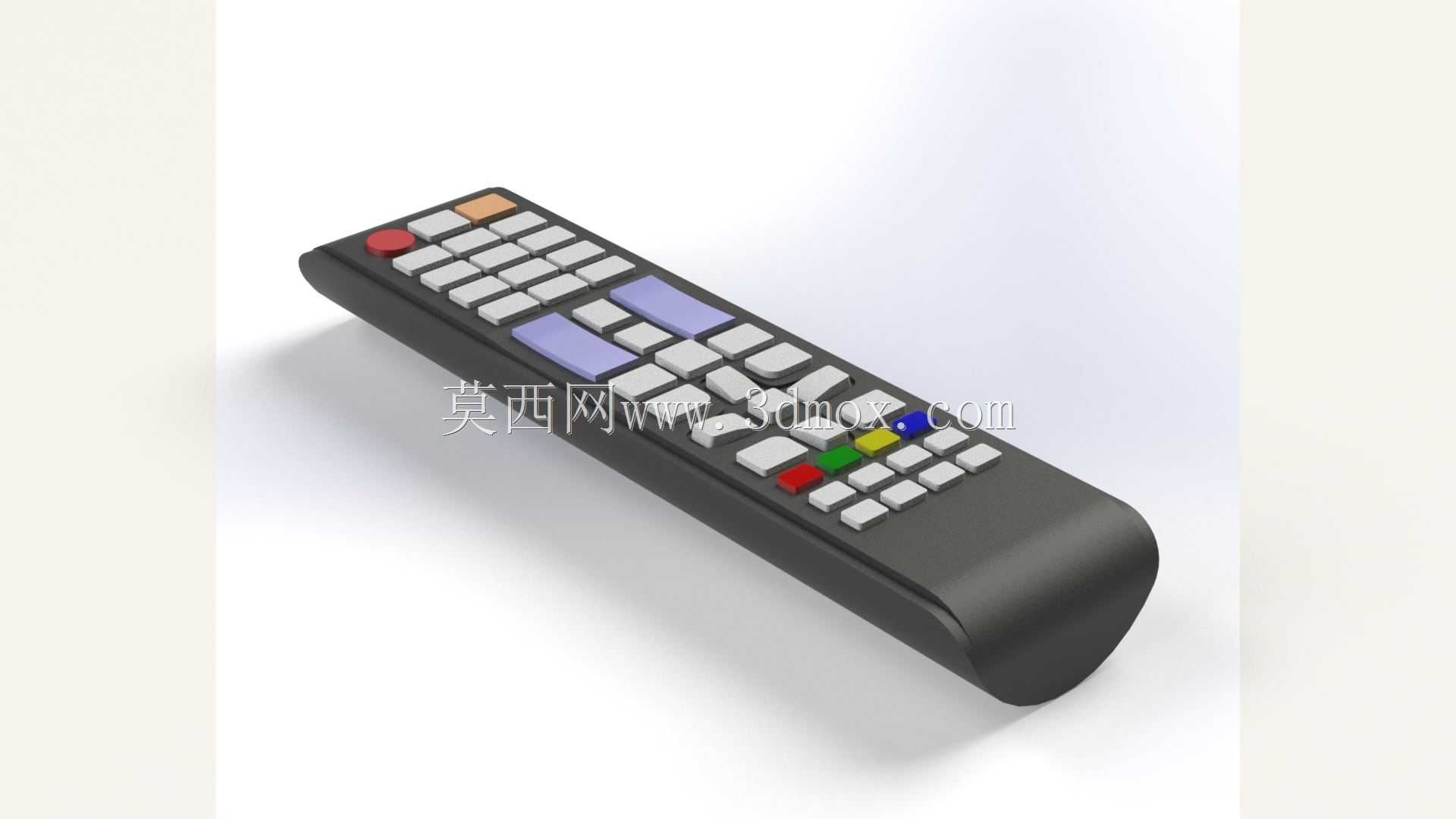

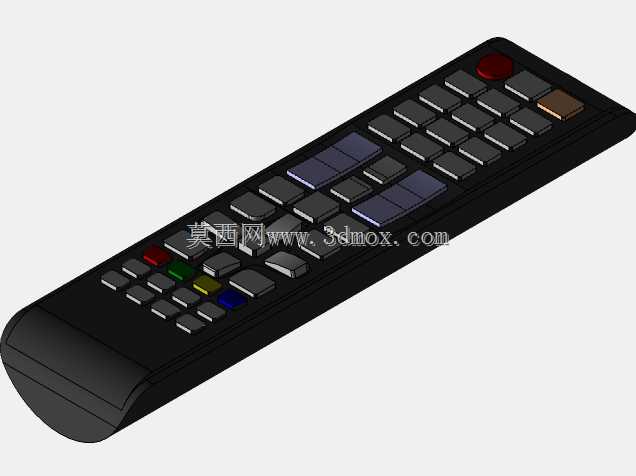

家用电视红外遥控器结构外观设计

　　做手持类消费电子结构设计这些年，遥控器这类产品看似结构简单，实则要兼顾握持手感、按键排布逻辑、跌落可靠性、内部元器件堆叠多重要求，这次的电视遥控器建模，是从实际手板测绘逆向后优化结构完成的，整个过程没有照搬公模方案，而是结合日常使用的实际痛点做了细节调整。先从实际应用场景说，这类遥控器主要适配家用液晶电视，日常放置在客厅茶几、电视柜表面，使用时单手握持操作，使用环境多为常温干燥的居家场景，偶尔会遇到液体泼溅、随手丢放跌落的情况，所以结构设计上首先要考虑握持的贴合度，整个壳体采用长条形弧面收腰设计，握持段的厚度控制在22mm，刚好适配成年人手掌自然弯曲的握持弧度，不会因为壳体过薄硌手，也不会因为过厚导致长时间握持疲劳。

　　壳体的边角全部做R3.5的圆角过渡，一方面是避免跌落时应力集中导致壳体开裂，另一方面日常拿取时不会有尖锐棱角剐蹭家具或者划伤手部。按键排布是整个设计里花时间最多的部分，没有采用市面上常见的密集矩阵式排布，而是按照使用频率做了功能分区：最上方靠近遥控器顶端的位置是电源按键，采用红色凸点设计，凸起高度比其他按键高1.2mm，盲操作时不用低头看就能快速摸到；往下是常用的频道加减、音量加减按键，这四个按键做了加大处理，单个按键尺寸12mm8mm，按压行程1.5mm，按压力度控制在1.8N-2.2N之间，反馈清晰不会出现卡键；中间区域是数字按键区，单个按键尺寸8mm8mm，按键间距留了2mm的间隙，避免按相邻按键时出现误触；

　　最下方是功能扩展按键，包括菜单、返回、信号源切换这类使用频率稍低的按键，尺寸和数字按键一致，但表面做了细微的磨砂纹理区分，和常用按键形成触感差异。内部结构的堆叠上，首先考虑电池仓的布局，采用两节7号电池供电，电池仓设置在遥控器下半部分，也就是握持时手掌覆盖的区域，这样的布局能让整个遥控器的重心落在手掌中心，拿取时不会出现头重脚轻的情况，电池仓盖采用卡扣式设计，卡扣位置设置在仓盖上下两端，拆卸时不需要借助工具，同时卡扣的配合间隙控制在0.1mm，装好后不会出现松动晃荡的情况。PCB板的固定采用壳体内部的定位柱加螺丝固定的方式，定位柱高度统一，保证PCB板安装后和壳体内壁的间隙均匀，红外发射头设置在遥控器最顶端的中心位置，发射窗前预留了1mm的透明视窗位置，视窗采用半透磨砂PC材质，既能保证红外信号的穿透率，又不会从外部看到内部的发射头元器件，信号发射角度覆盖水平±60度、垂直±30度的范围，日常坐在沙发不同位置都能正常遥控，不需要刻意对准电视的接收端。壳体的壁厚设计上，采用统一2mm的ABS材质壁厚，加强筋的厚度设置为壁厚的0.6倍也就是1.2mm，避免注塑成型时出现缩水痕，加强筋的排布沿着壳体长度方向和按键分区的间隔位置布置，既提升整个壳体的抗扭强度，又能在按键下方形成支撑，避免按键按压时出现壳体塌陷的情况。安装边界上，整个遥控器的总长185mm，最宽处48mm，最窄处42mm，放置在桌面时的底部做了1度的微小倾斜，

　　放在光滑的茶几表面不会轻易滑动，同时顶端微微抬起，拿取时手指能很方便地从底部托起。考虑到日常使用中可能出现的跌落情况，四个边角的内部做了加厚的防撞筋，距离边角5mm的位置设置了十字形的加强结构，从1.2米高度自由跌落到木地板表面时，壳体不会出现开裂，按键也不会出现错位卡滞的问题。按键本身采用双色注塑工艺，字符是透明白色材质和黑色按键基体一体成型，不会因为长期按摩擦掉字符，按键和壳体上的按键孔配合间隙控制在0.15mm，既保证按键活动顺畅，又不会让灰尘、细小的碎屑从间隙掉进壳体内部。整个建模过程中，所有的配合尺寸都按照实际注塑生产的公差要求做了预留，上下壳的止口配合深度3mm，止口的配合间隙0.1mm，组装后上下壳的拼缝均匀，不会出现段差。另外在设计时也考虑了后续的改型空间，如果后续要增加语音功能，只需要在现有壳体的侧面预留麦克风拾音孔的位置，不需要改动整体的壳体外形和内部主堆叠结构，能快速衍生出不同功能配置的版本，适配不同价位段的电视产品需求。
