起重机吊钩滑轮组装配结构设计

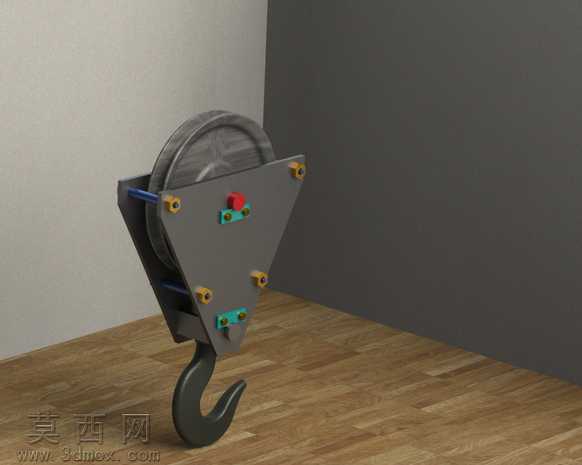

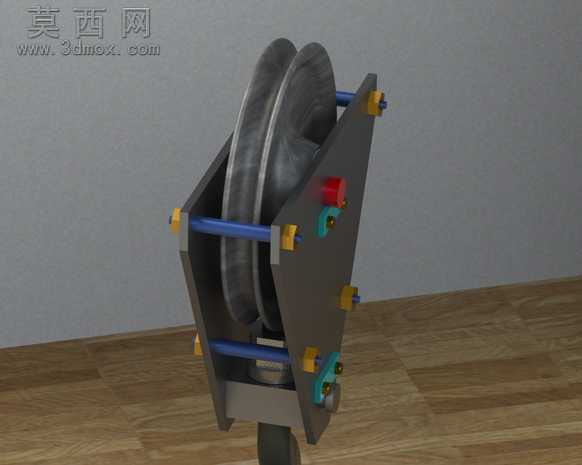

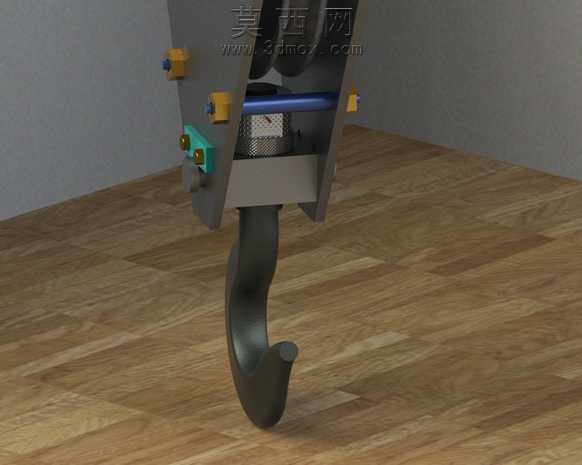

本作品为起重机吊钩滑轮组的装配三维设计，整体建模过程以实际起重吊具的功能逻辑为核心展开。建模阶段先完成各独立零件的参数化绘制，首先构建滑轮构件，依据滑轮的受力特性设计轮缘的圆弧槽结构，保证绳索运行时的贴合度与稳定性，轮体中心预留适配销轴的通孔，尺寸公差按照起重机械的通用配合标准设定。随后完成吊钩本体的建模，钩体采用带安全弧度的C型结构，钩身过渡区域做圆弧倒角处理，避免应力集中，钩柄部位设计为与横梁适配的连接结构，保证载荷传递的均匀性。两侧的夹板构件采用对称式设计，板体上预留销轴安装孔、定位销孔以及紧固件连接位，孔位的同轴度在建模时通过基准轴约束严格控制，保证装配后各部件的转动顺畅度。装配过程采用自下而上的装配逻辑，先将滑轮通过销轴安装在两侧夹板之间的上部区域，添加同轴心配合与端面间隙配合，保证滑轮可绕销轴自由转动无卡滞；随后将吊钩组件与夹板下部的连接结构完成装配，添加对应配合约束保证吊钩可在设定角度范围内灵活摆动，同时添加各紧固件、定位件的装配关系，还原真实的装配工艺顺序。材质渲染阶段，滑轮与吊钩采用金属黄铜质感材质，调整金属度与粗糙度参数还原锻造金属的哑光金属质感，夹板构件采用棕褐色防锈涂装材质，销轴类零件采用亮面钢材材质，通过材质区分清晰展现不同零件的功能属性，渲染时添加柔和的环境光，突出各部件的结构轮廓与装配层次。整个设计完整还原了起重吊钩滑轮组的核心结构，各部件的连接关系、运动逻辑都符合实际起重吊具的工作原理，可作为起重机械相关结构设计的参考案例，也可用于装配结构的教学演示使用。
