移动式单臂吊起重设备结构设计

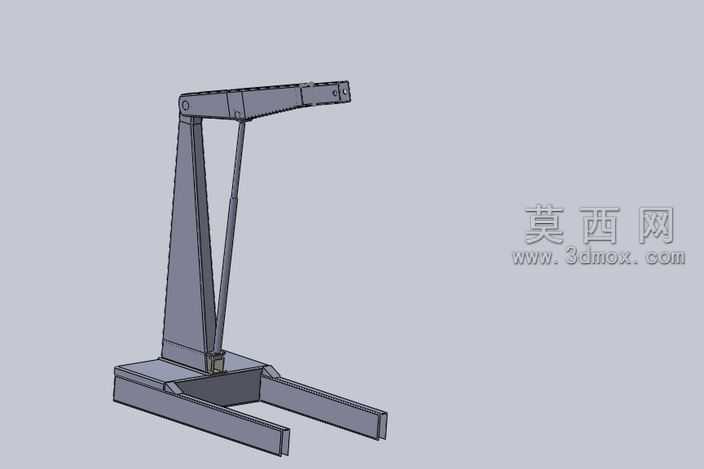

本作品为移动式单臂吊起重设备的三维设计成果，采用三维参数化建模方式完成整机结构搭建，建模过程中对各部件的装配关系进行了严谨约束，确保各运动副的自由度符合实际设备的运行逻辑。模型整体采用模块化设计思路，分为底部行走底座、垂直支撑立柱、斜向加强拉杆、水平悬臂吊臂四大核心结构模块，各模块之间通过标准装配约束完成拼接，可清晰展示设备的整体构造与部件连接方式。材质设置上，主体承重结构统一赋予金属钢材材质，调整材质的粗糙度与金属度参数模拟工业设备常用的喷漆钢材表面质感，底座行走部分的支撑结构做了加厚处理，对应实际设备的承重需求，斜向拉杆与立柱、吊臂的连接位置做了加强筋结构设计，提升整体结构的抗形变能力。设计过程中重点考量了设备的受力特性，针对吊重作业时的应力分布做了对应分析，优化了立柱与底座的连接结构，避免应力集中导致的结构损坏，同时行走底座采用叉型延伸支撑结构，扩大设备的支撑跨度，提升吊重作业时的整机稳定性，防止侧翻风险。吊臂末端预留了吊具安装接口，可适配不同规格的起重吊具，满足不同场景的吊重作业需求，整体结构在保证承重能力的前提下尽可能简化了部件构造，降低生产加工的工艺难度，各部件的尺寸参数均经过合理校核，符合起重设备的相关设计规范，可作为相关起重设备设计、教学演示、结构分析的参考三维模型使用。
