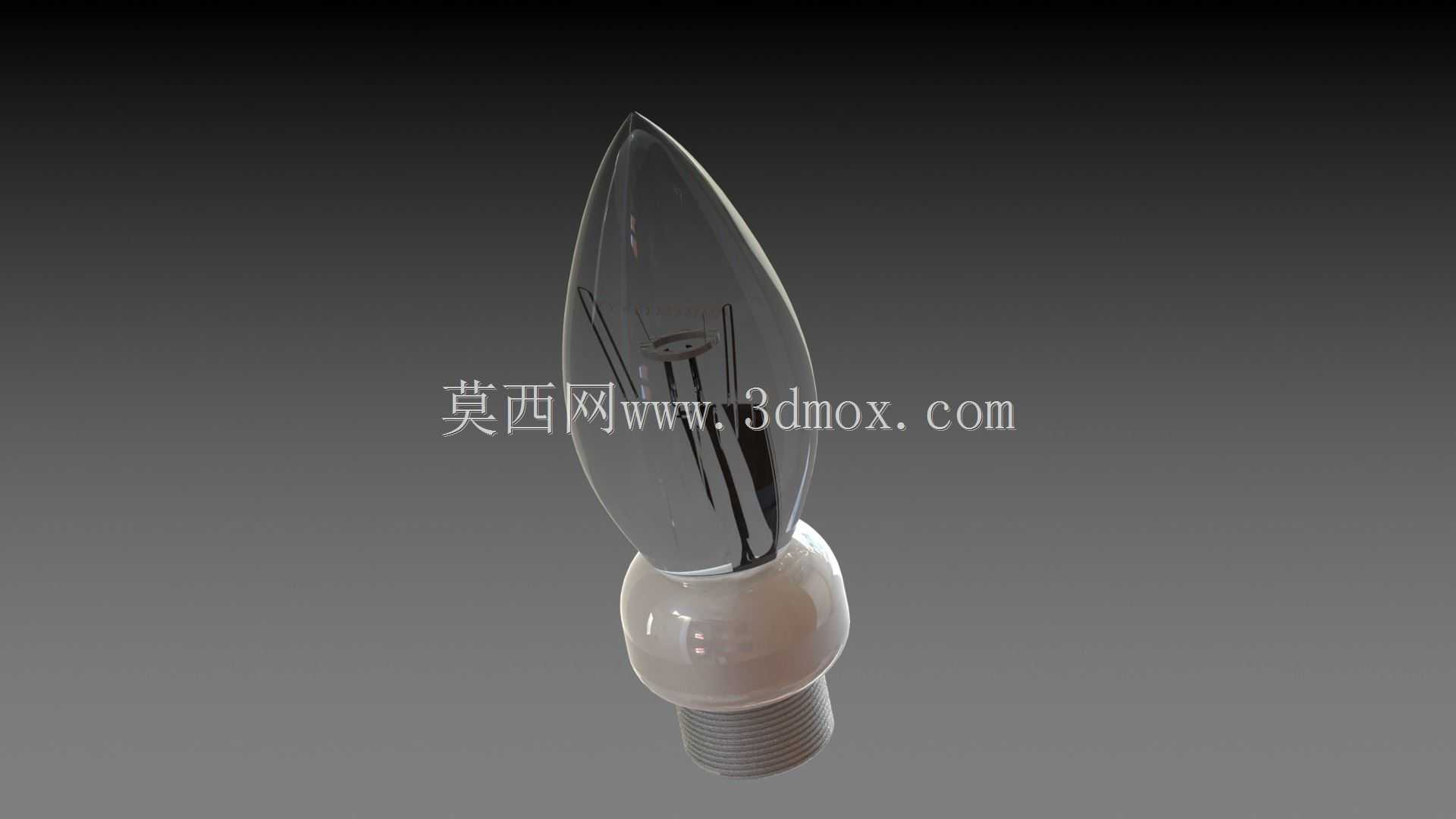

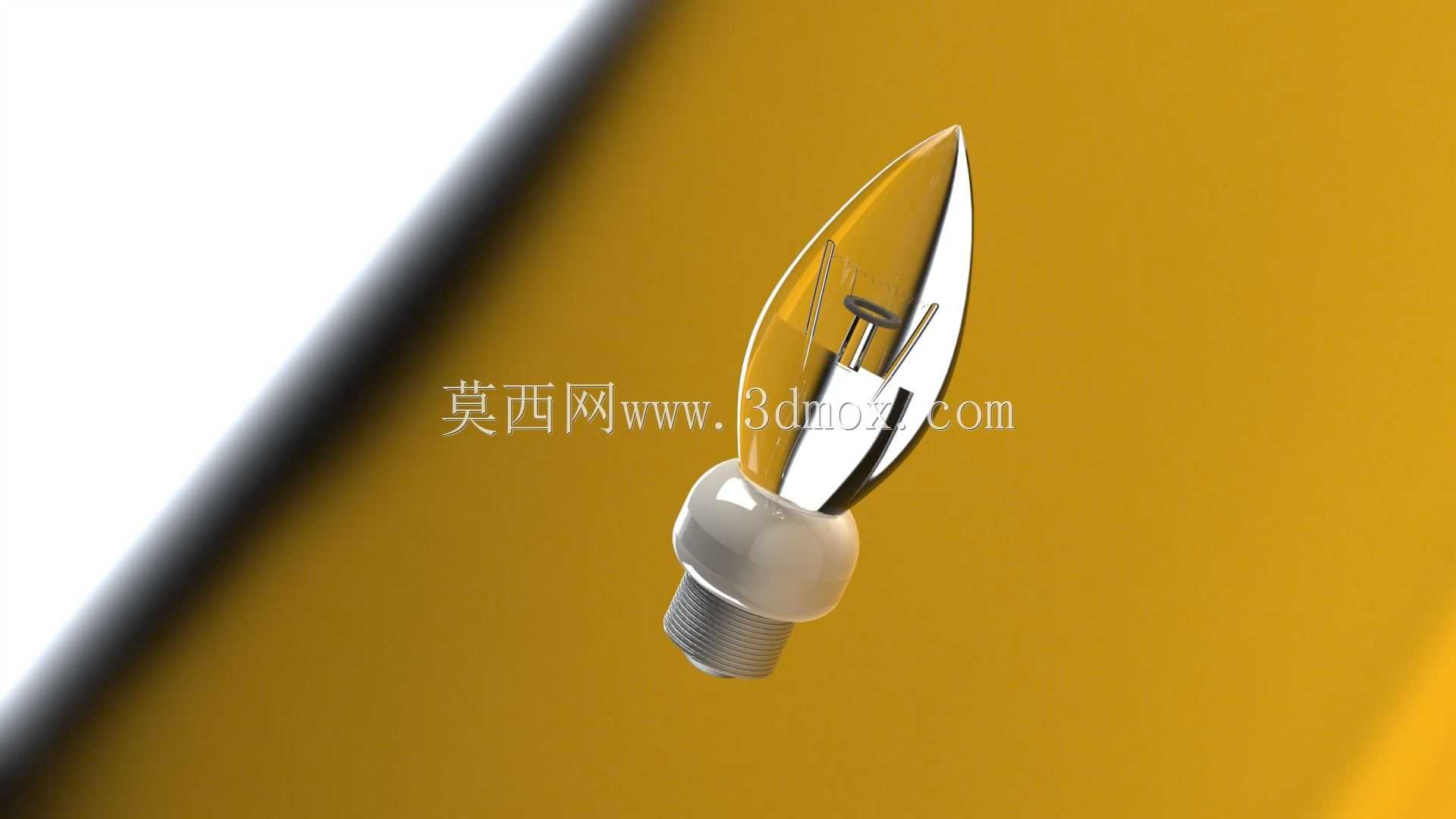

微型应急照明灯泡结构设计展示

　　这款微型照明光源的结构设计，核心围绕小范围局部补光、应急场景下的可靠使用需求展开，在结构排布上优先控制整体体积，适配狭小安装空间的使用要求。从实际应用场景来看，这类微型光源常被集成在小型应急灯、设备状态指示灯、便携照明装置内部，在主供电中断的场景下提供小范围基础照明，也可作为狭小设备舱内的检修辅助光源，覆盖民用应急、工业设备配套、便携电子配件等多个使用场景。

　　设计过程中首先明确了核心功能边界：不需要覆盖大范围照明区域，仅需在半径0.5米的范围内提供足够辨识物体轮廓的光照度，因此整体外形采用尖锥状泡壳设计，相较于传统球形泡壳，这种造型可以在相同安装口径下压缩轴向占用空间，同时让光线沿尖锥方向形成更集中的投射角度，减少不必要的光线散射，提升小区域内的光照利用率。泡壳与灯头的衔接位置做了圆弧过渡处理，既可以避免装配过程中应力集中导致的泡壳开裂，也能在安装时减少对操作人员手部的划伤风险，适配批量装配的生产工艺要求。

　　灯头部分采用标准小口径螺纹结构，螺纹参数匹配常规微型灯座的通用安装尺寸，安装边界控制严格，螺纹旋合长度设计为3圈标准螺距，既保证安装后的连接可靠性，不会因轻微振动出现松脱，也不会因为旋合行程过长增加不必要的安装空间占用。灯头内部的导电触点采用凸起式结构，与灯座接触时可以保证稳定的导电连接，即使在设备存在小幅振动的使用场景下，也不会出现接触不良导致的光源闪烁问题。

　　内部发光组件的排布经过结构优化，灯丝采用钨质材料，支撑结构设计为双金属丝定位，两根支撑丝从灯头基座位置延伸至泡壳内部，分别固定灯丝的两端，同时在灯丝中段增加了一个辅助支撑点，避免光源在运输、安装过程中受振动冲击导致灯丝变形、断裂，提升产品的抗振性能。支撑丝与灯头基座的连接位置做了密封处理，防止外界水汽、粉尘进入泡壳内部，延长光源的实际使用寿命，适配潮湿、多尘的复杂使用环境。

　　从结构建模的细节来看，泡壳的壁厚控制在均匀的0.8毫米，既保证玻璃材质的结构强度，不会因轻微磕碰出现碎裂，也不会因为壁厚过厚影响光线的透射效率。灯头的金属外壳采用薄壁冲压结构，壁厚0.3毫米，在保证结构强度的前提下尽可能控制整体重量，单个成品的重量控制在15克以内，不会对安装基座造成额外的负重压力，适配轻量化便携设备的配套要求。

　　在安装适配性上，这款微型光源的最大外径不超过15毫米，总长度控制在45毫米以内，可以直接嵌入到直径16毫米的安装孔位中，不需要额外设计定制化的安装转接结构，降低配套设备的设计复杂度。灯头的螺纹规格采用通用的E10小螺口标准，和市面上绝大多数微型灯座完全兼容，设备生产厂家不需要开模定制专用灯座，直接采购标准件即可完成装配，有效降低配套成本。

　　设计过程中也充分考虑了使用过程中的散热需求，虽然微型光源的功率较低，工作时产生的热量有限，但灯头金属部分和泡壳的衔接位置预留了微小的散热间隙，工作时产生的热量可以通过金属灯头快速传导到安装基座上散出，避免泡壳内部温度过高加速灯丝老化，保证光源的额定使用寿命。灯丝的位置设计在泡壳的中轴线上，距离泡壳内壁的最小距离不小于3毫米，避免工作时灯丝高温直接接触泡壳内壁，导致局部温差过大出现泡壳炸裂的问题。

　　从实际使用的可靠性角度出发，整个结构没有多余的活动部件，所有连接位置均为刚性固定，装配完成后整体结构牢固，能够承受常规运输过程中的振动、冲击，不会出现内部组件移位的问题。泡壳采用透明硬质材质，表面没有额外的镀膜或磨砂处理，保证光线的最高透射率，在低功率供电的情况下也能输出足够的光照度，适配应急场景下低压供电的使用条件，即使在电池供电的低压状态下，也能稳定启动发光，不会因为电压波动出现无法点亮的情况。
