插电式电热蚊香液加热器三维建模设计

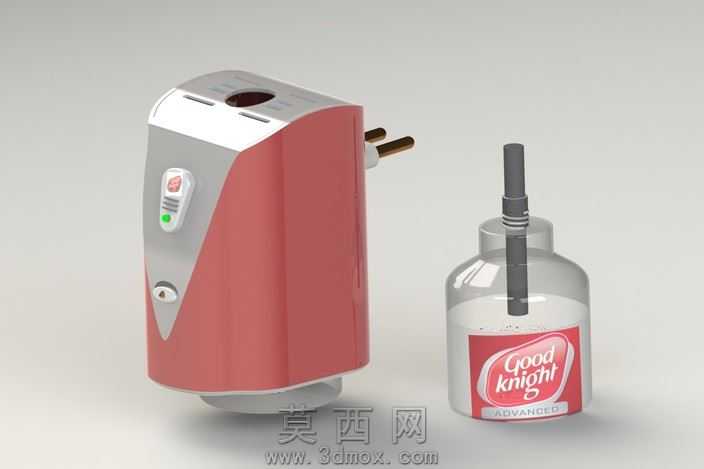

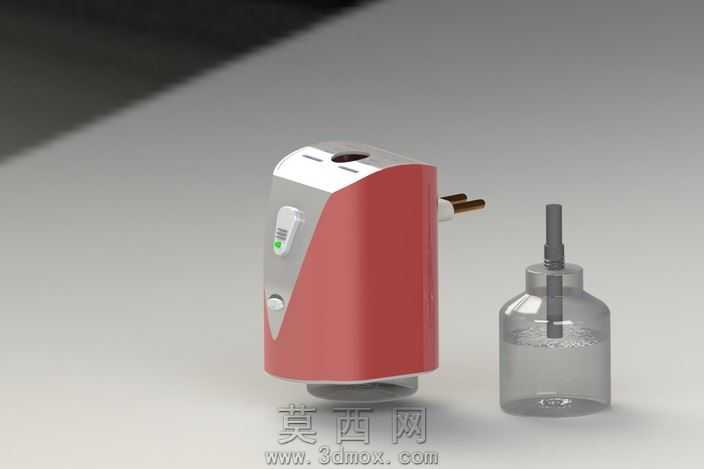

本作品为插电式电热蚊香液加热器搭配配套蚊香液瓶的三维建模设计，建模过程中首先对实物进行结构拆解，将整体划分为加热器主机、蚊香液储液瓶、加热芯棒三个核心模块，分别完成各部件的特征建模。加热器主机部分采用曲面建模与实体建模结合的方式，先绘制主体轮廓草图，通过拉伸、放样命令生成主体的弧面外壳，还原产品流畅的圆角过渡造型，再通过切除命令完成插脚安装槽、指示灯开孔、开关按键位的结构预留，其中插脚部分单独建模后通过装配约束与主机壳体完成配合，还原国标两插的插脚间距与伸出长度，确保结构符合实际电器的插装尺寸要求。主机正面的功能按键、指示灯区域采用贴图与凸台特征结合的方式制作，还原按键的标识细节与指示灯的透光区域结构，壳体表面的分模线通过细切除特征模拟，还原注塑产品的真实工艺细节。蚊香液储液瓶部分采用旋转凸台命令生成瓶身主体，再通过抽壳命令设置均匀的瓶壁厚度，瓶口的螺纹结构通过螺旋线扫描切除完成，还原真实的螺纹旋合结构，确保与加热器底部的旋接位尺寸匹配；瓶身标签区域采用曲面贴图方式还原品牌标识细节，瓶内的液体通过半透明材质的实体填充模拟，还原液体的液位高度。芯棒部分采用圆柱拉伸与环形凸台结合的方式，还原芯棒的分段直径结构与伸入瓶内、插入加热器加热腔的长度比例。材质渲染阶段，加热器外壳的红色区域设置为哑光ABS塑料材质，调整粗糙度参数还原磨砂质感，顶部与正面的银色区域设置为亮面PC塑料，添加轻微的反射效果模拟亮面塑料的光泽，插脚部分设置为金属铜材质，调整金属度与反射参数还原金属插脚的导电件质感；储液瓶设置为高透PET材质，添加轻微的折射参数还原透明塑料瓶的通透效果，瓶内液体设置为半透明白色材质，模拟蚊香液的液体质感，芯棒部分设置为多孔陶瓷材质，调整哑光质感还原陶瓷芯棒的外观。建模过程中严格核对各部件的装配间隙，加热器底部的旋接位与瓶口螺纹的配合公差控制在合理范围，芯棒与加热器加热腔的同轴度通过装配约束保证，整体模型可直接用于产品结构验证、外观渲染展示或3D打印手板制作，完整还原了家用插电蚊香液加热器的外观特征与内部装配逻辑。
