针嘴式点胶校正液存储瓶结构设计

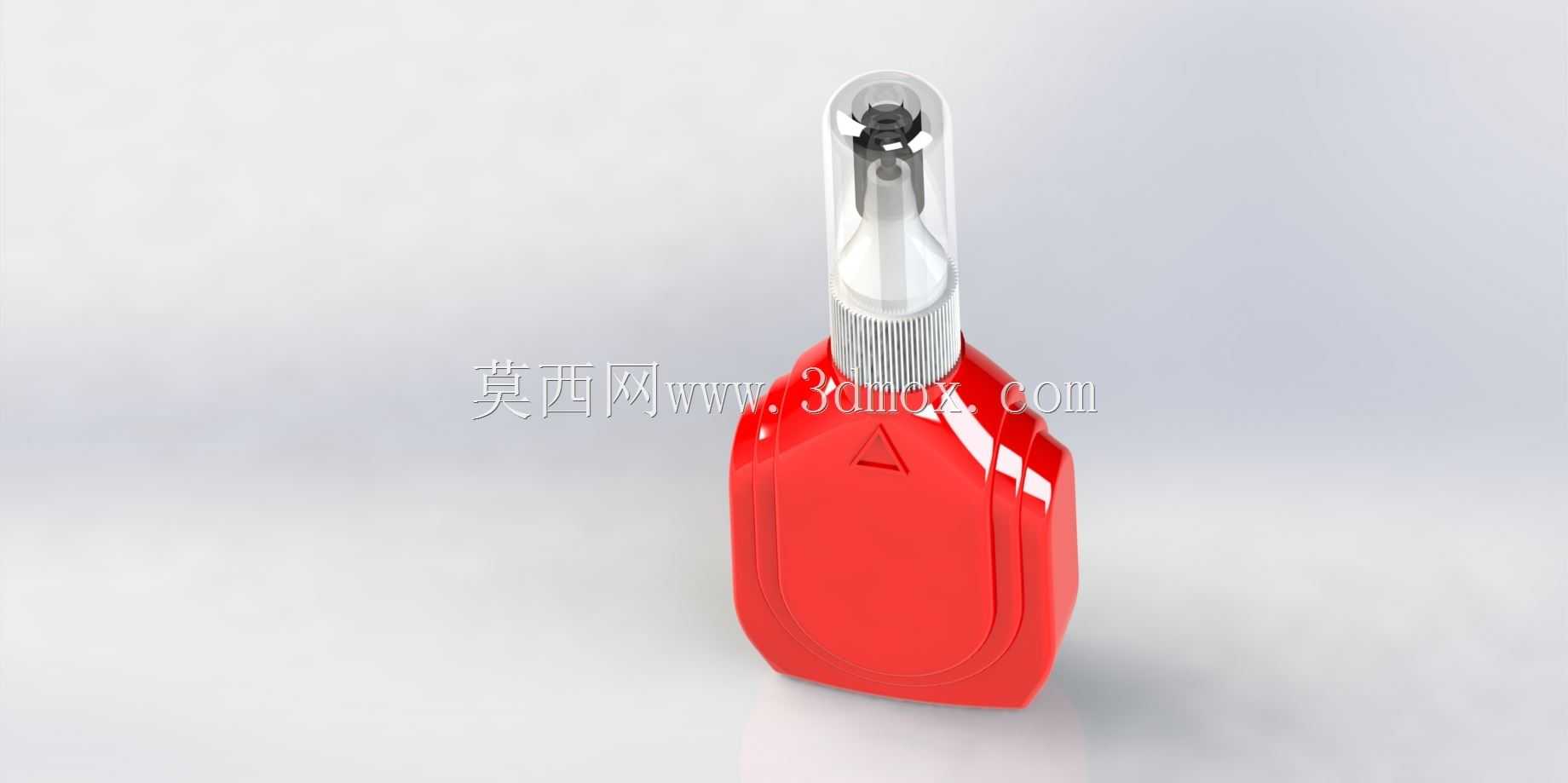

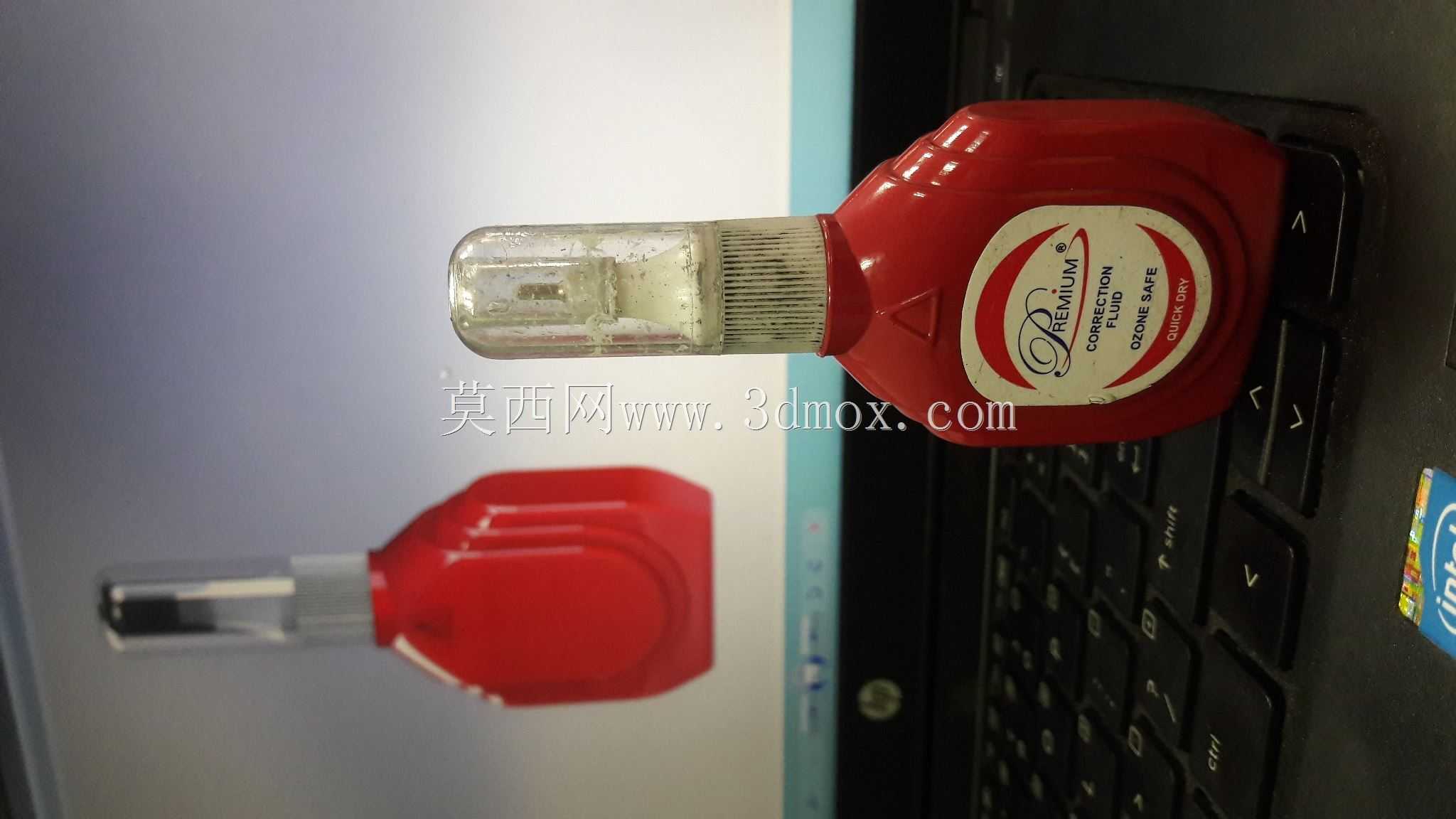

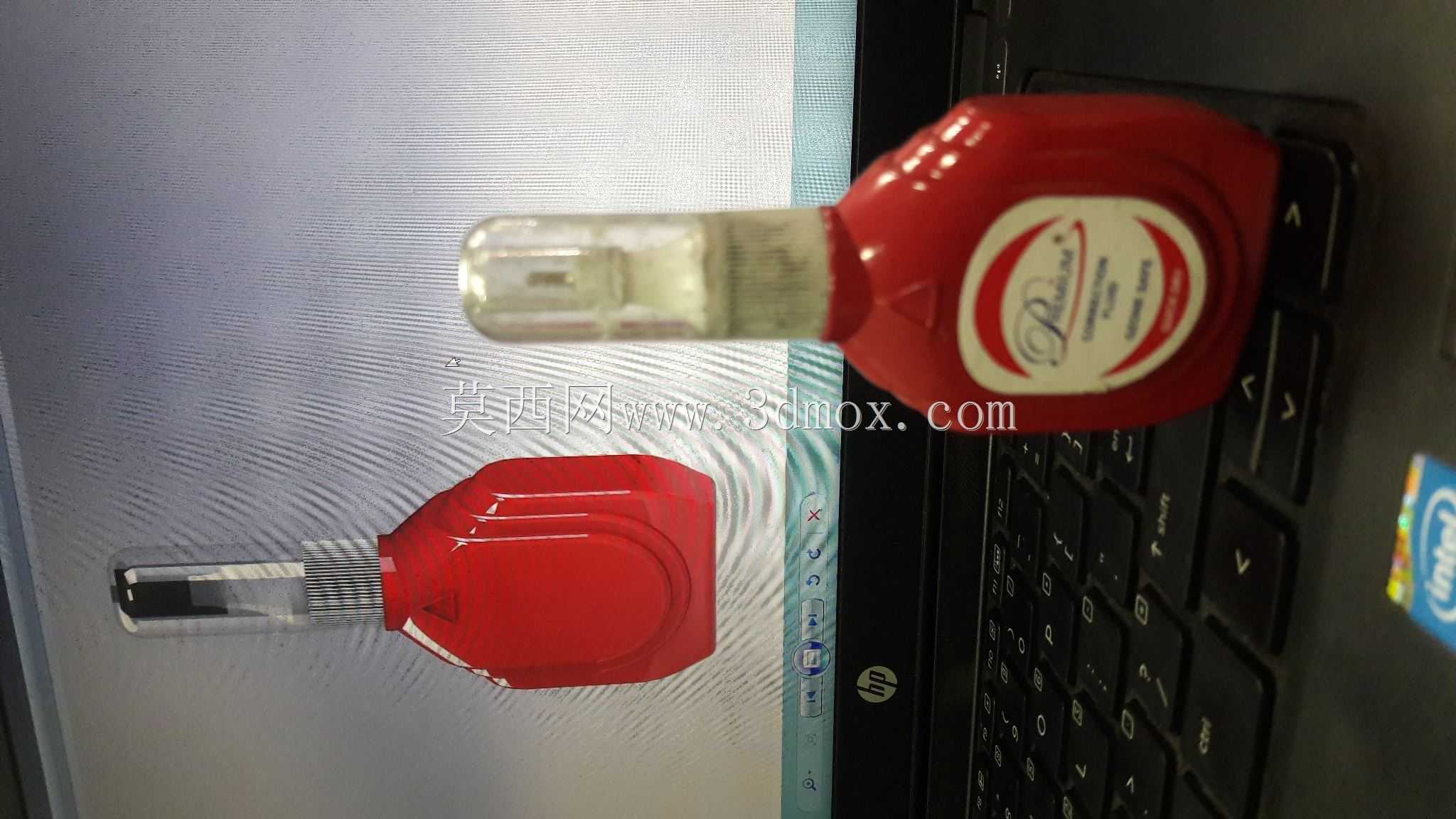

　　在精密装配、文具修正、电子元器件点胶作业场景中，这类带细针嘴的储液瓶是工位上高频使用的小件耗材容器，日常作业里常用来盛装校正液、瞬间胶、涂改液这类低粘度流体，核心作用是实现微量流体的精准可控输出，避免大面积涂覆带来的工件污损、胶液浪费问题。做这类容器的结构设计时，首先要考虑的是手持操作的人机适配性，瓶身采用带内凹弧面的扁方造型，既能够在平面工位上稳定放置不易倾倒，也能让操作人员单手握持时手指贴合瓶身曲面，长时间作业不容易产生握持疲劳，瓶身的壁厚控制在均匀的1.2mm区间，采用半硬质PET材质吹塑成型，既保证手指按压瓶身时能够产生可控的形变输出流体，松开后瓶身能够快速回弹复位，不会因为持续形变导致内部压力失衡出现漏液问题。

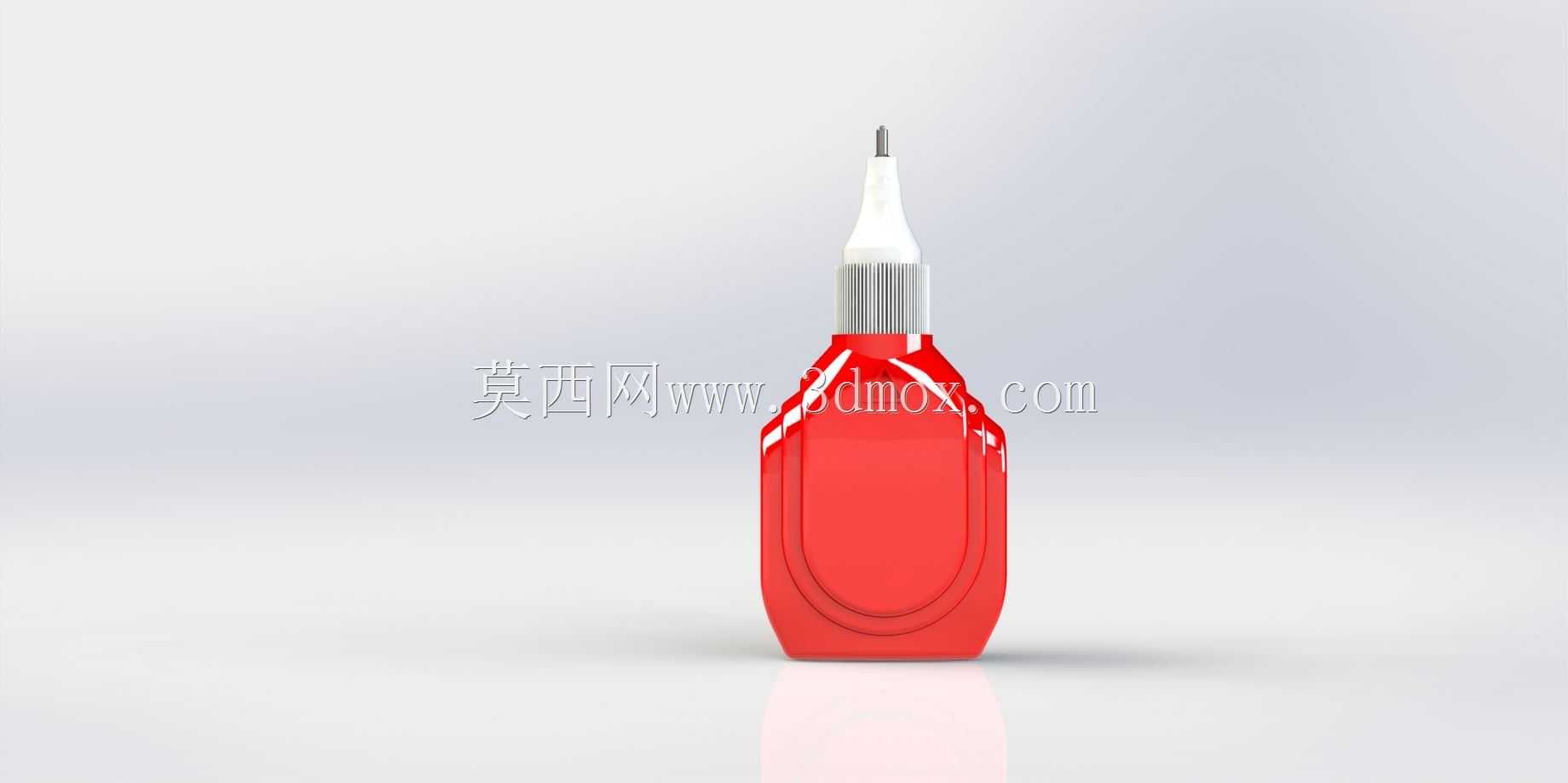

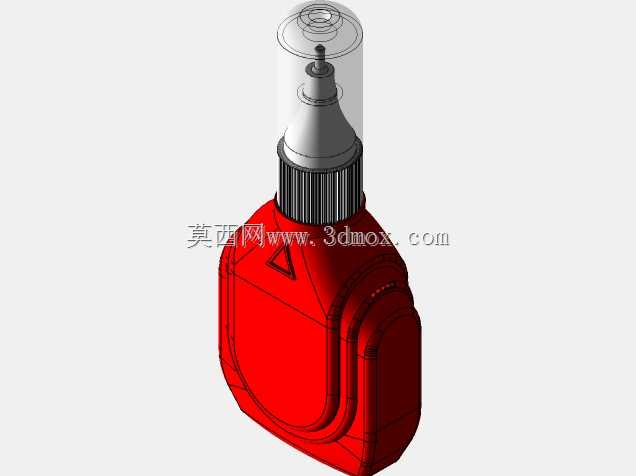

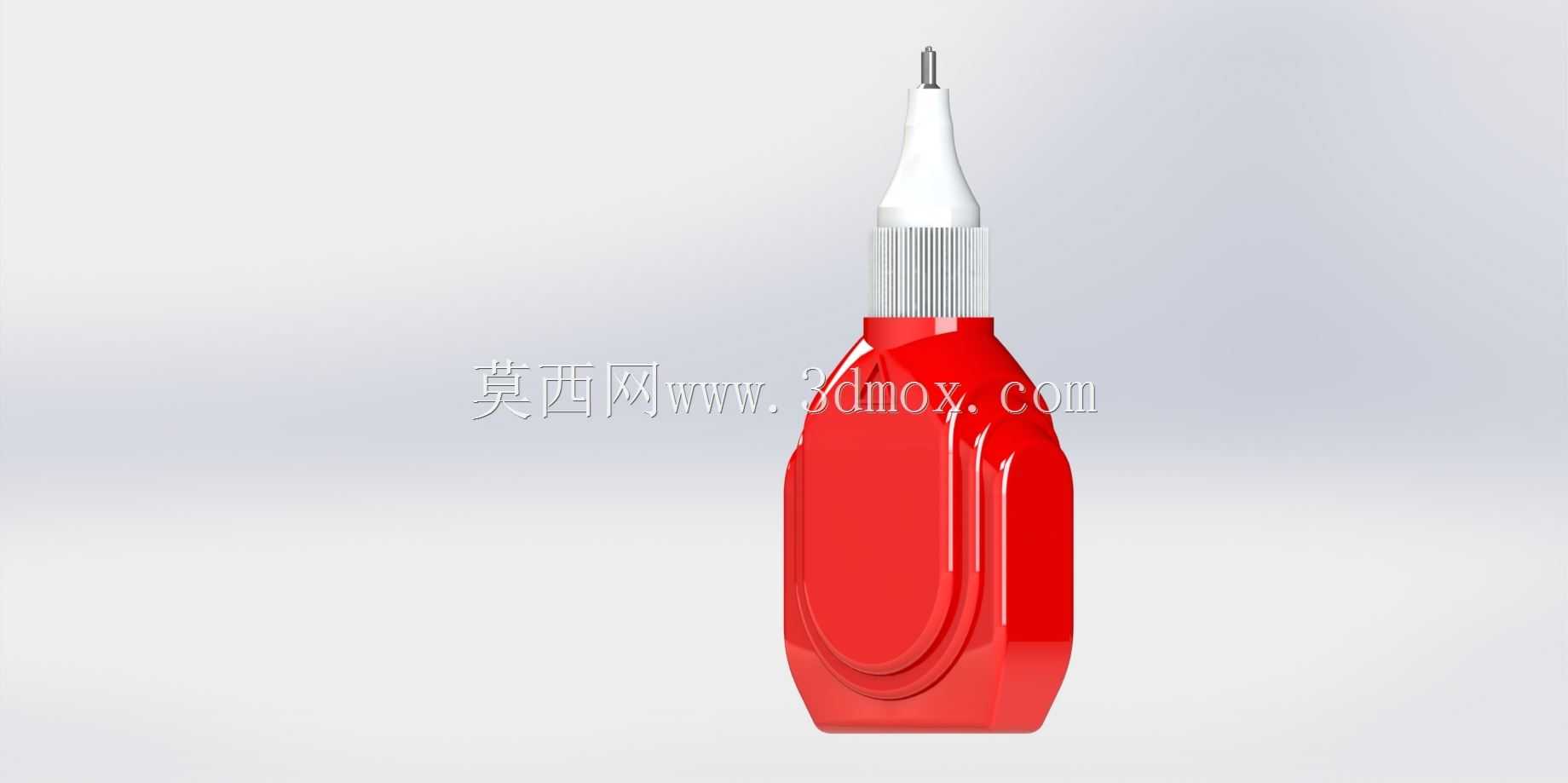

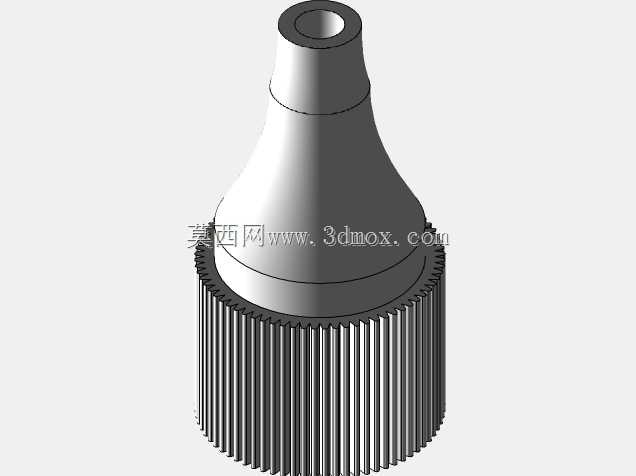

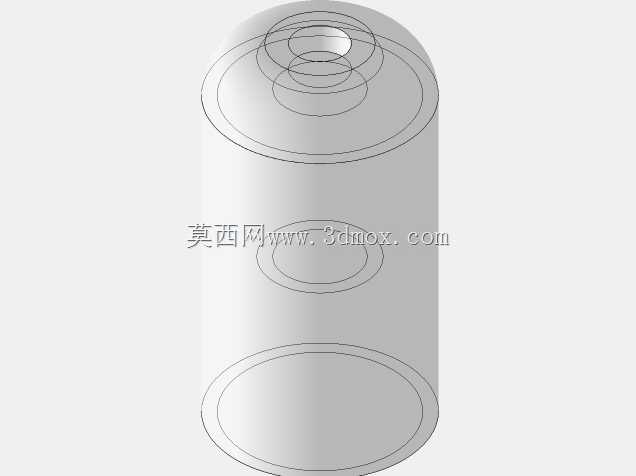

　　顶部的针嘴组件是整个结构的核心功能区，针嘴采用锥形过渡设计，出口内径控制在0.3mm，能够实现线径0.5mm以内的精细涂覆轨迹，针嘴根部和瓶盖采用过盈嵌装结构，瓶盖和瓶口采用多线螺纹配合，旋合扭矩控制在0.2N·m即可实现可靠密封，避免瓶内流体挥发变稠，同时也方便后续补充液体时快速旋开瓶盖。设计过程中需要重点校核瓶口的密封边界，瓶盖内置的密封垫片要完全覆盖瓶口端面，在旋合状态下垫片压缩量保持在15%到20%区间，既不会因为压缩量过大导致瓶盖旋合困难，也不会因为压缩量不足出现平放或者倒置时的渗液问题。瓶身的整体高度控制在85mm，最大宽度38mm，厚度22mm，这个尺寸边界刚好能够适配常规的工位物料盒分格尺寸，

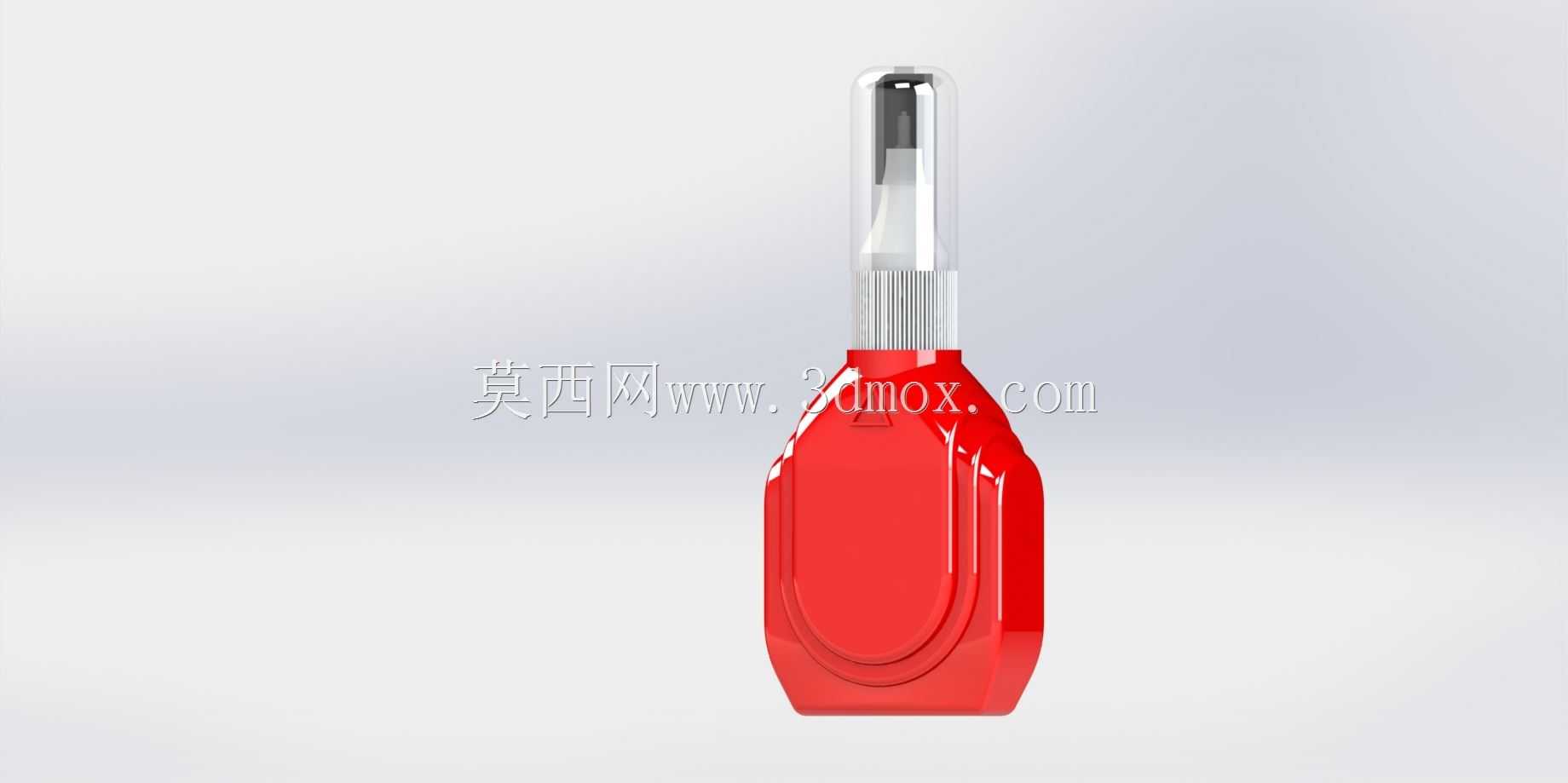

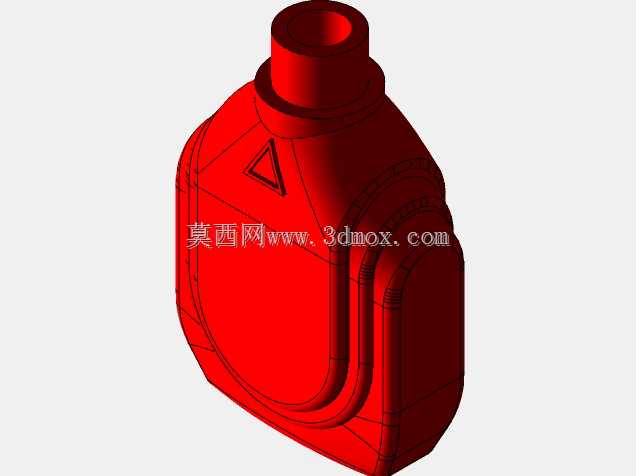

　　也能够放入普通的文具笔袋中携带，不会占用过多的收纳空间。针嘴外部的保护套和针嘴采用间隙配合，保护套长度比针嘴长出2mm，套合后能够完全包裹针嘴尖端，既避免针嘴被磕碰损坏，也能防止残留的液体干结堵塞针嘴出口。在实际产线应用中，这类容器除了用来盛装校正液，也可以根据盛装流体的粘度调整针嘴内径，比如用来盛装助焊剂时可以将针嘴内径加大到0.5mm，提升出液速度，用来盛装瞬间胶时可以在针嘴内部增加止回钢珠结构，避免胶液在针嘴处固化堵塞。做三维建模时需要重点处理瓶身曲面的过渡圆角，所有外表面的圆角半径不小于2mm，避免吹塑成型时出现应力集中导致的瓶身开裂，瓶身底部做1mm的内凹设计，保证放置时的支撑面为外圈环形结构，

　　即使底面存在轻微的成型收缩变形，也能够保证放置平稳不会晃动。针嘴和瓶盖的配合位置需要做定位止口，保证针嘴安装后和瓶身保持同轴，不会出现歪斜导致的出液方向偏移，影响涂覆精度。考虑到日常使用中经常会出现倒置出液的操作场景，瓶身内部的流道要做平滑过渡，没有死角，避免瓶内液体残留无法完全挤出，提升液体的利用率。瓶盖外侧做竖向的防滑筋条，筋条高度0.3mm，间距2mm，即使手上沾有少量油污或者胶液，也能够可靠拧动瓶盖，不会出现打滑问题。整个结构没有多余的复杂零件，整体仅由瓶身、瓶盖、针嘴、密封垫片、保护套五个零件组成，装配工序简单，适合大批量吹塑和注塑生产，零件的成型工艺性好，不需要复杂的模具结构，生产良率能够稳定控制在98%以上。在实际使用测试中，装满液体的状态下从1.2米高度自由跌落到水泥地面，瓶身不会出现开裂漏液问题，针嘴组件也不会出现松脱，能够满足车间日常作业的抗摔要求。针对不同的使用场景，瓶身可以采用透明或者不透明的材质，比如盛装光敏类流体时可以采用不透光的红色材质，避免光线照射导致流体提前固化，盛装普通涂改液时可以采用透明材质，方便观察内部剩余液量，及时补充。
