多功能多插孔电源转换适配装置结构

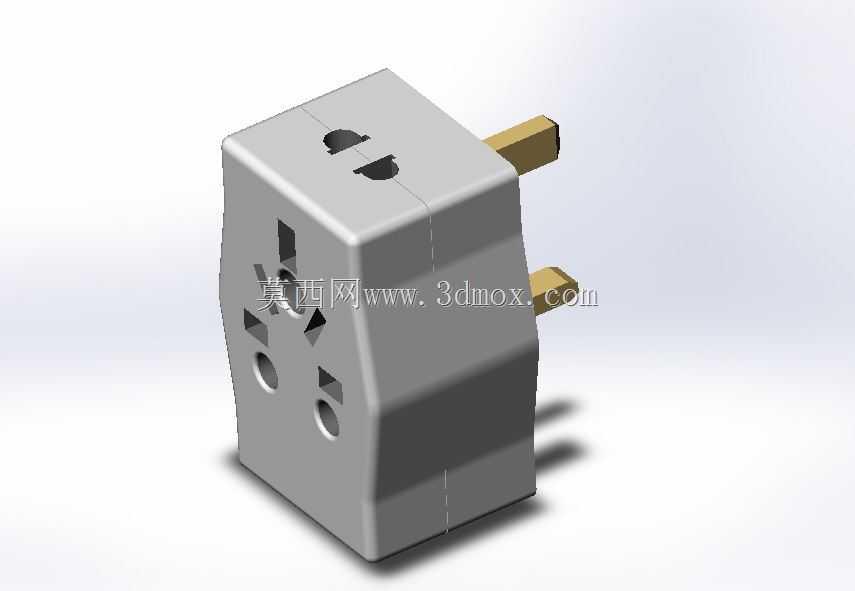

　　日常电气接驳场景里，这类多插头适配结构的应用覆盖范围极广，从临时展会的展位供电扩展、实验室测试台的多设备取电，到老旧工位的供电接口增补，都能见到这类结构的实际使用。不同于单一插孔的转接件，这款适配结构在单壳体上集成了多组不同规格的接插位，正面同时设置了适配两扁插、三扁插以及圆孔插的接触腔，顶部还预留了一组两孔接插位，单个装置就能同时满足四组不同插头的取电需求，不用额外堆叠多个转接件，能大幅减少工位上的接插部件冗余，避免多转接件堆叠带来的接触不良、松脱掉落问题。

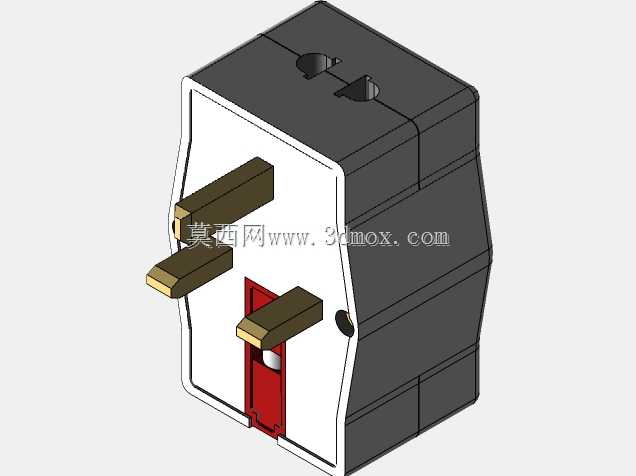

　　从结构设计逻辑来看，整个壳体采用了收腰式的异形轮廓，而非传统的方正块体，中部收窄的结构一方面能让使用者插拔插头时更好握持，施力过程中不会因为壳体表面过于光滑出现打滑，另一方面也能让不同方向的插头出线形成自然的避让角度，不会出现相邻插头的电源线互相挤压、弯折的情况，能降低电源线根部因为长期弯折出现的线皮破损、线芯断裂风险。壳体的所有棱边都做了R2以上的圆角过渡，没有尖锐的直角边，在日常移动、插拔过程中不会刮擦桌面或者划伤操作人员手部，也能减少壳体边角因为磕碰出现的开裂问题。

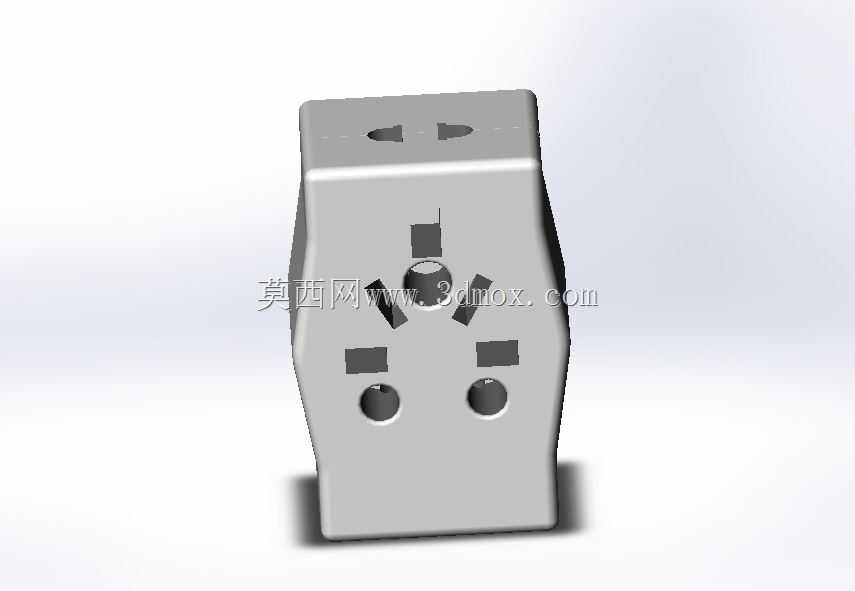

　　接插位的布局经过了实际使用场景的验证，正面三组接插位呈三角排布，上下间距预留了足够的插头插入空间，即使是尺寸较大的电源适配器插头插入中部位置，也不会遮挡上下两个接插位的操作空间，不会出现大插头占用后相邻插孔无法使用的空间浪费问题。顶部的两孔接插位设置在壳体上端面的居中位置，适合接入小型的两针插头比如手机充电器、小型测试仪器的电源插头，出线方向垂直向上，不会和正面出线的线缆产生交叉缠绕。壳体内部的铜件连接腔采用了分隔式的筋位设计，不同极的导电部件之间有独立的隔离腔，能避免导电件移位造成的极间短路，同时壳体的壁厚均匀控制在1.8mm左右，既满足日常使用的结构强度要求，不会因为正常插拔的受力出现壳体变形，也不会因为壁厚过大造成材料浪费、整体重量过重的问题。

　　安装和使用的边界尺寸上，这款适配结构的整体高度控制在65mm，正面最大宽度48mm，顶部宽度38mm，底部的支撑面做了微扩的平底设计，放置在水平桌面上时的接触面积足够，即使多根线缆同时向不同方向拉扯，也不容易出现侧翻、倾倒的情况。接插位的插孔深度统一设置为13mm，能保证插头插片完全插入接触腔，不会出现插片外露的情况，避免意外触碰带来的触电风险，同时接触弹片的夹持力经过调校，插入力控制在30N以内，拔出力不小于15N，既能保证插头插入后接触稳定，不会因为轻微震动就出现松脱断电，也不会让插拔操作过于费力。壳体的插合面还做了细微的磨砂纹理处理，长期使用后不容易残留指纹和划痕，能保持外观的整洁度，同时磨砂表面也能增加摩擦力，插拔时的握持手感更稳定。

　　在实际的设备配套场景中，这类适配结构也常作为小型设备的配套供电扩展部件，集成在测试台架、小型设备的侧边供电位，不用额外布置多个插座面板，就能满足周边辅助设备的取电需求。设计过程中也充分考虑了不同规格插头的兼容尺寸，所有接插位的开口尺寸都留了0.5mm的适配余量，即使是存在轻微尺寸公差的非标准插头，也能顺利插入，不会出现插不进或者插入后过于松动的问题。壳体的底部没有设置突出的脚垫，平整的底面可以直接通过双面胶或者螺丝固定在墙面、设备侧面，作为固定的扩展供电位使用，固定方式灵活，不需要额外的安装支架就能完成部署。
