对称式双立耳连接固定支架结构设计

　　在轻工装配、小型输送线周边辅件、非标自动化工位的零散构件固定场景里，这类双立耳对称结构的支架是很常见的连接载体，它不像重型承重支架那样需要承担大吨位静载，更多是在中低载荷的工位上完成两个相对独立构件的位置衔接、姿态固定，避免设备运行过程中附属管线、小型功能模块出现移位、晃动的问题。从实际使用的角度看，这类支架往往会被用在设备外壳内侧的线束分路固定、小型气动元件的安装依托、或是防护挡板的连接支撑位置，因为安装空间通常比较局促，所以支架本身的结构紧凑度就成了设计时首先要考量的点。

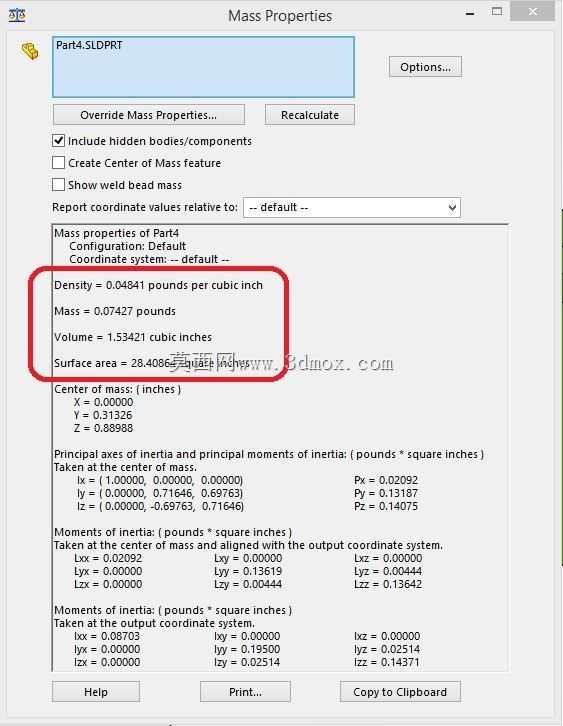

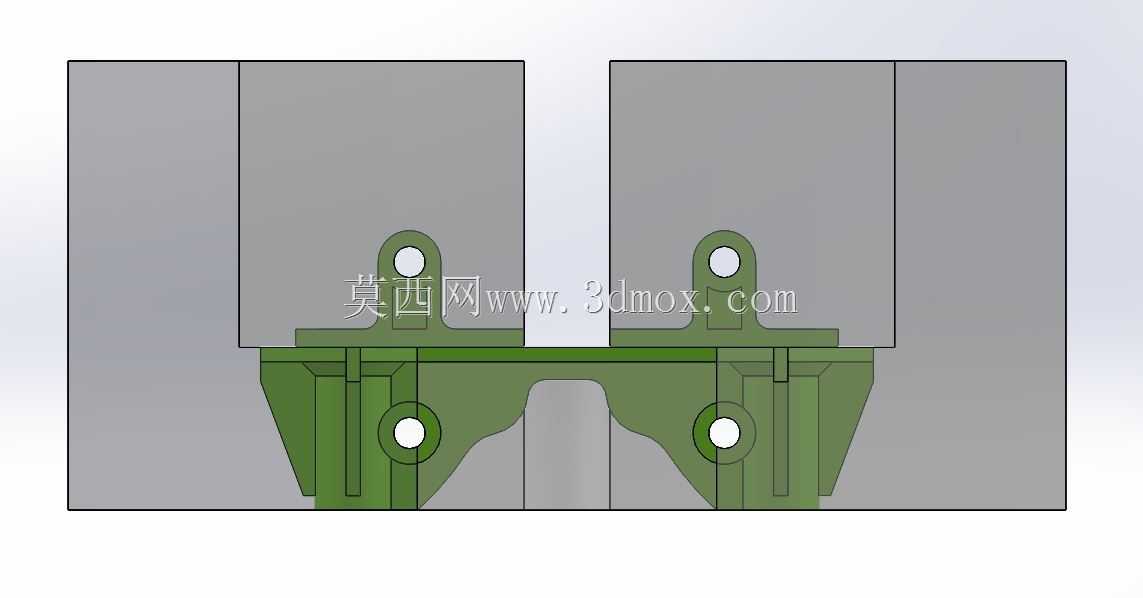

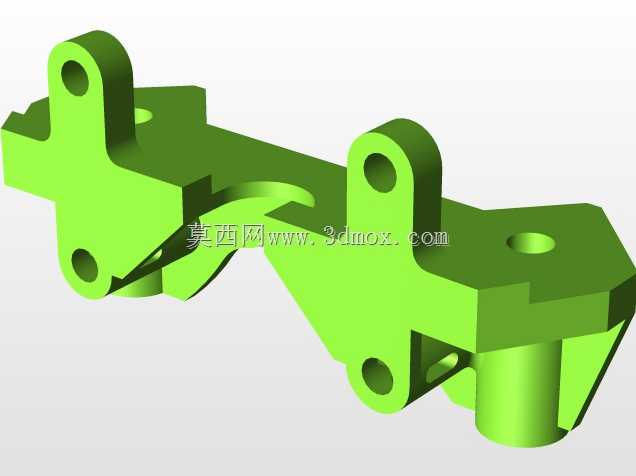

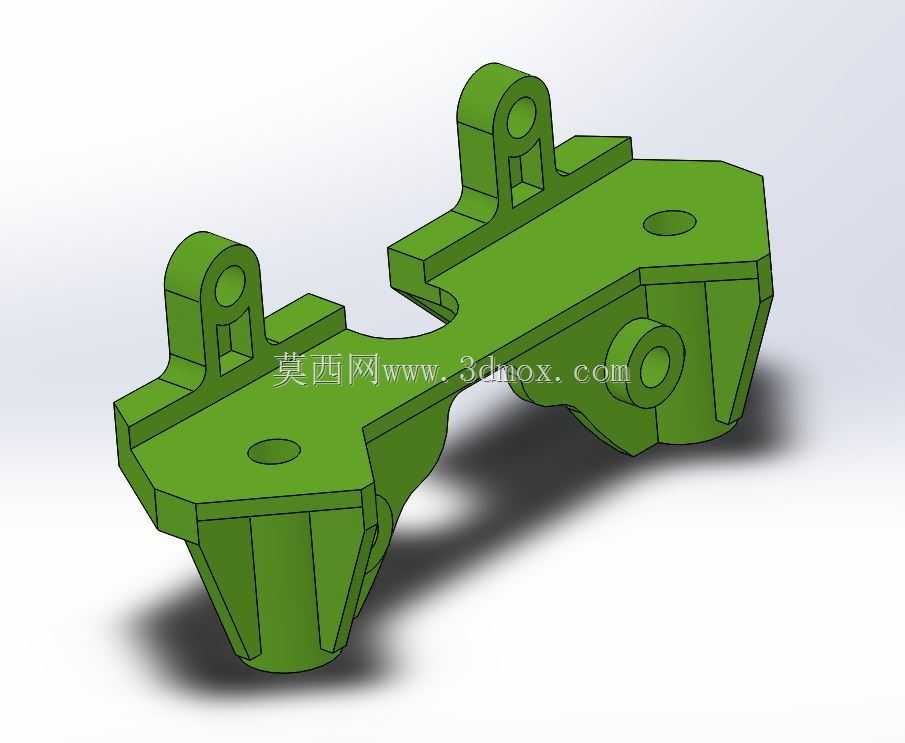

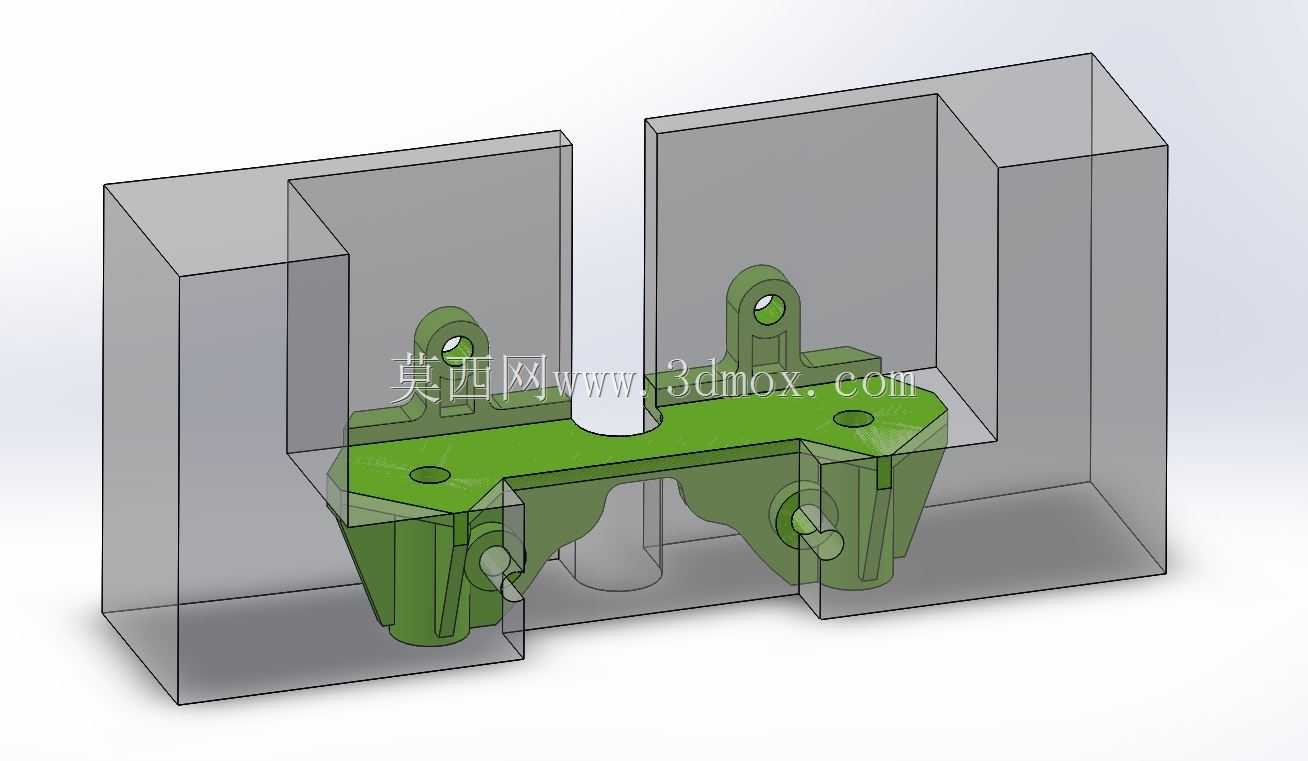

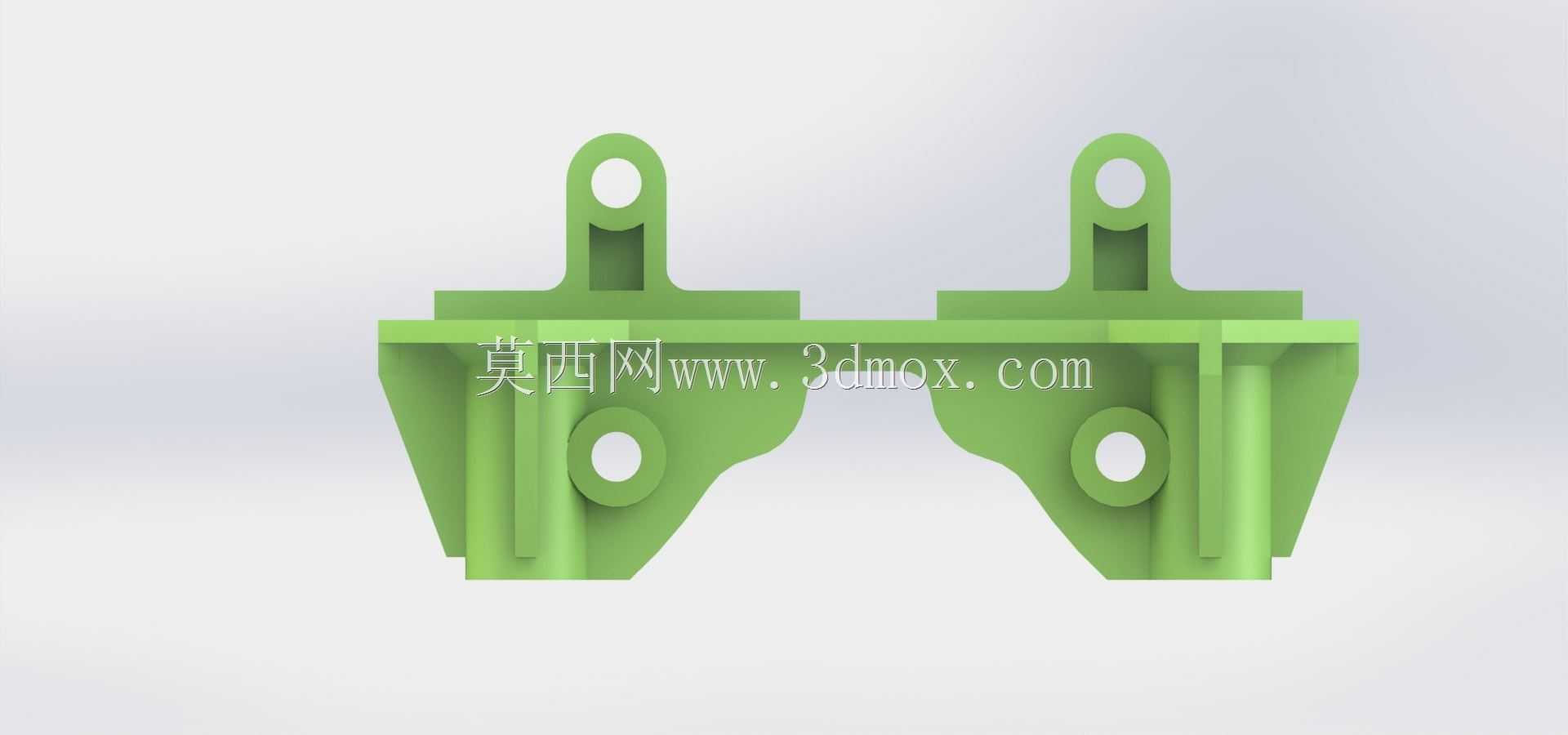

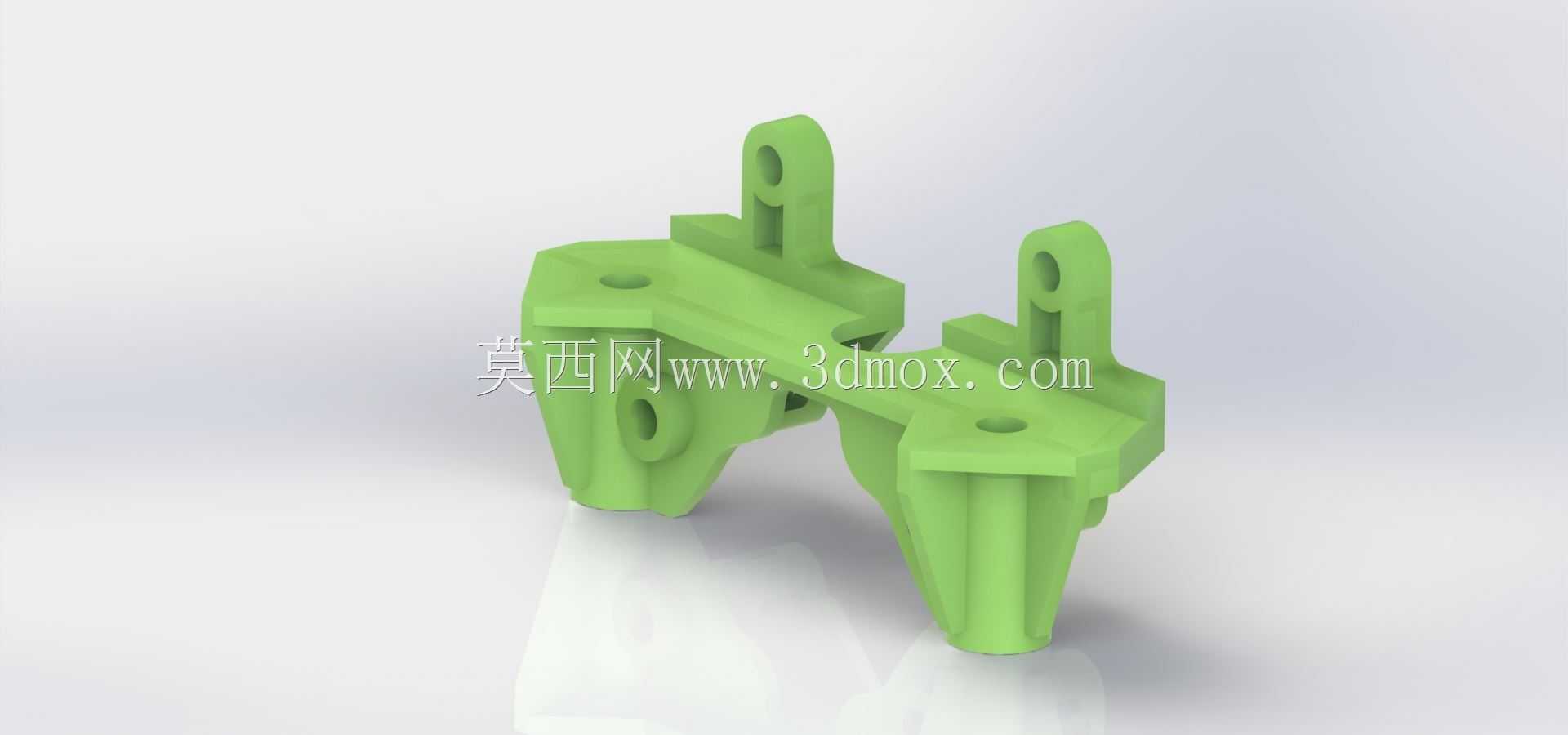

　　看这个支架的整体构型，主体是横向贯通的连接基座，两端向上延伸出带安装孔的立耳结构，立耳上的通孔是用来穿装销轴或者紧固螺栓的，能实现和上方被支撑件的铰接或者刚性连接；基座本体上也预留了沉头安装孔，用来把整个支架固定在设备的安装基面之上，沉孔的设计可以让螺栓头完全埋入支架表面，不会突出平面干涉其他构件的运动路径。两个立耳之间的横向间距是经过匹配设计的，刚好能卡入对应被连接件的安装端宽度，装配的时候不需要额外调整对位，直接对齐孔位就能穿装紧固件，能减少现场装配的调整时间。

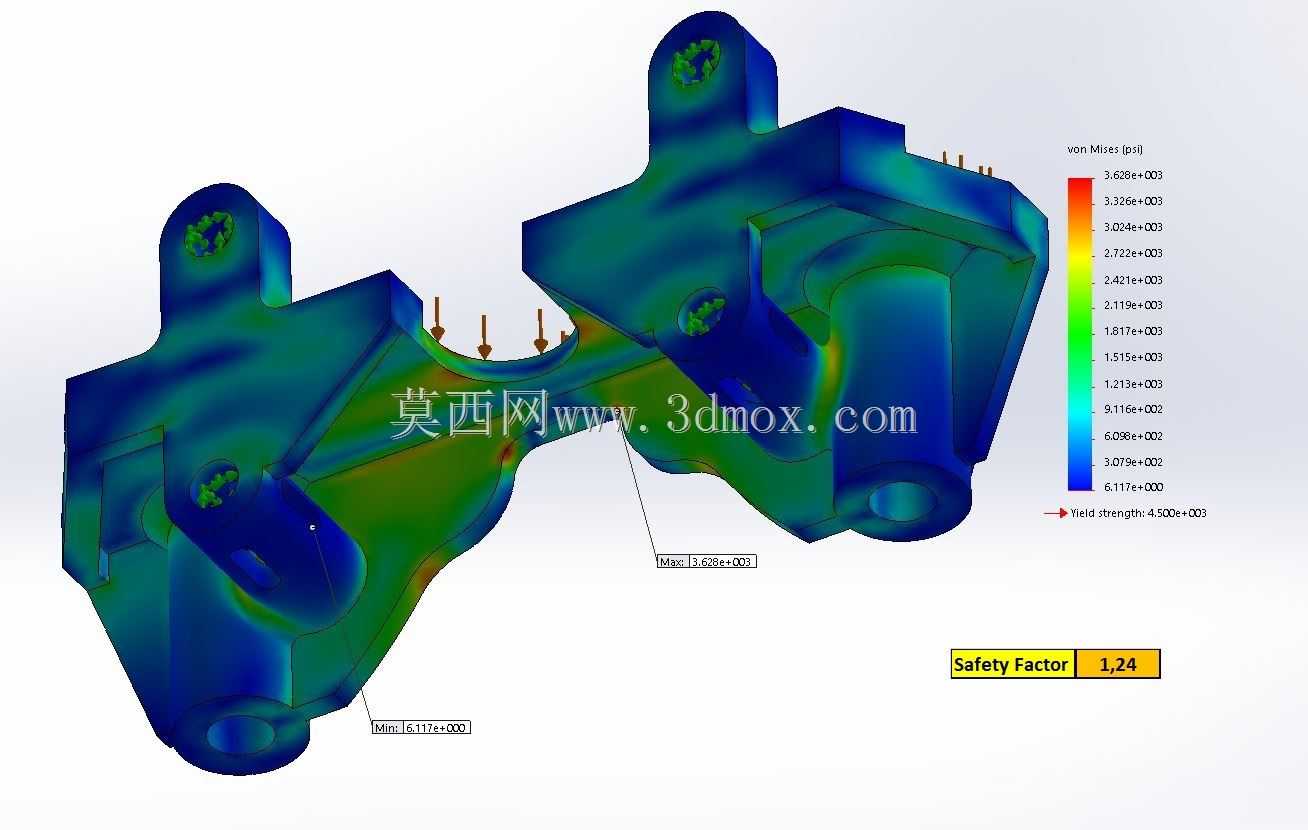

　　设计这类支架的时候，首先要考虑的是受力的均匀性，因为采用了完全对称的双立耳结构，载荷可以通过两个立耳均匀传递到下方的横向基座上，不会出现单侧受力导致的支架偏斜、连接螺栓受剪过载的问题。支架的肋部过渡位置都做了加厚的斜向加强结构，不是直角直连的单薄结构，这种设计可以在不额外增加整体壁厚的前提下，提升支架的抗弯折能力——毕竟在设备启停、运行振动的工况下，支架的根部位置是应力集中的高发区，斜向加强筋刚好把立耳承受的竖向载荷分散到整个基座的接触面上，避免长期受交变载荷出现根部开裂的问题。

　　从安装边界来看，这个支架的底部安装面是完全平整的，和安装基面的接触面积足够大，不需要额外加工适配的安装凸台，只要基面是平整的金属板面或者型材面，就能直接贴合安装，固定用的孔位间距也适配常规的型材安装槽距，不需要在基面上重新打孔攻丝，用常规的T型螺栓或者自攻螺钉就能完成固定。立耳上的安装孔轴线和底部安装面保持垂直，能保证被支撑件安装之后的姿态精度，不会因为孔位倾斜导致被连接件出现别劲、卡滞的问题。另外支架的各个外棱都做了小倒角处理，一方面是避免装配的时候锐边划伤操作人员，另一方面也能减少注塑或者机加工过程中的应力残留，提升零件的长期使用稳定性。

　　在实际选型应用的时候，这类支架适合用在载荷不超过百牛级的固定场景，因为本身的结构尺寸不大，材料如果选用常用的增强尼龙或者压铸铝合金，完全能满足常规工位的支撑强度需求，质量轻、安装便捷，替换成本也低。如果是用在有轻微腐蚀的工况环境，只需要在表面做对应的喷塑或者阳极氧化处理，就能提升耐候性，不需要更改整体的结构构型。它的对称结构也让零件的加工工艺性更好，不管是采用注塑成型还是压铸、甚至是小批量的机加工，都不需要复杂的工装夹具，生产效率高，尺寸一致性容易保证，很适合作为通用类的连接辅件在各类中小型设备上批量使用。
