集装箱堆叠用角浇铸式手动扭锁结构

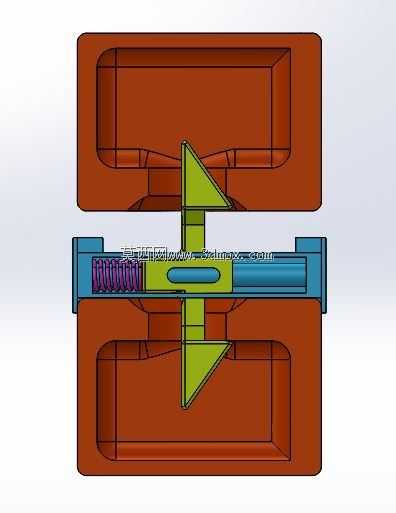

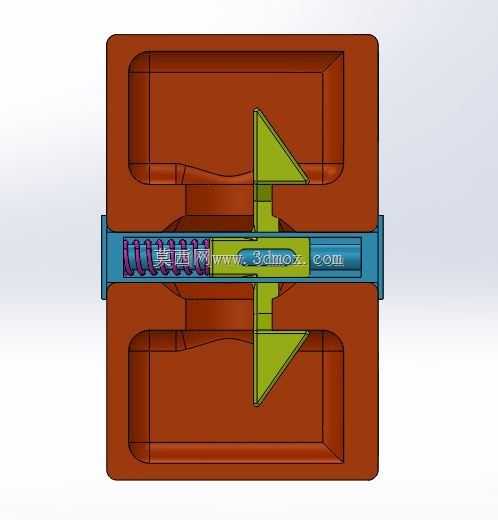

　　在港口堆场、多式联运场站的集装箱堆叠作业场景中，上下层箱体的可靠锁止是保障堆垛安全、避免货损与倾覆风险的核心环节，这款角浇铸锁正是针对该场景迭代优化的专用锁止构件。不同于常规依赖外部工具操作的扭锁结构，这款锁具的设计逻辑充分贴合现场作业的实际痛点：常规扭锁在堆垛时，作业人员需要俯身对准角件孔后用撬杆转动锁舌，遇到堆垛层数较高、角件对位存在微小偏差时，操作耗时久，且锁止到位的反馈不明确，容易出现虚锁隐患。这款结构在设计时将锁舌的触发逻辑与箱体自重做了联动，当上层集装箱角件顺着导向结构落位时，角件端面会直接推动锁体内部的弹簧组件侧移，带动锁舌自动回转卡入角件的椭圆孔内，整个锁止过程不需要额外操作工具，落位即完成锁止，

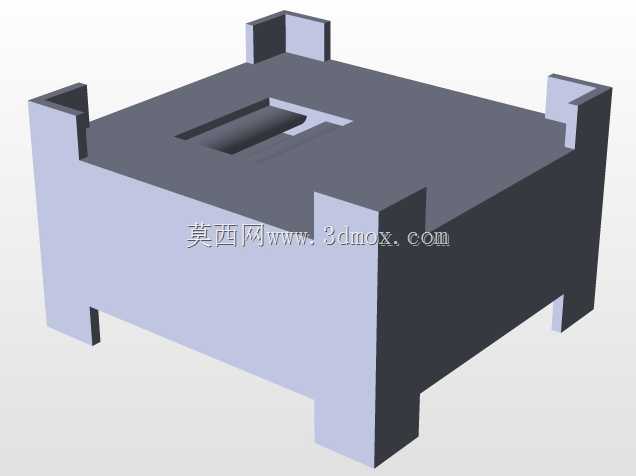

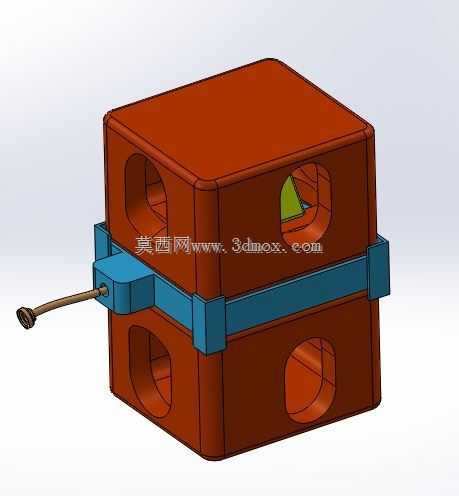

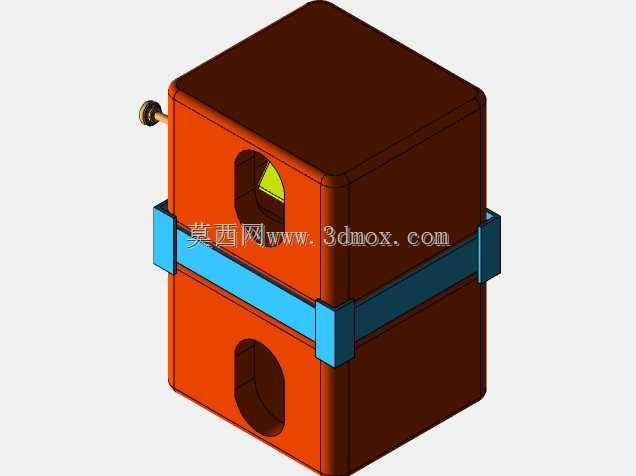

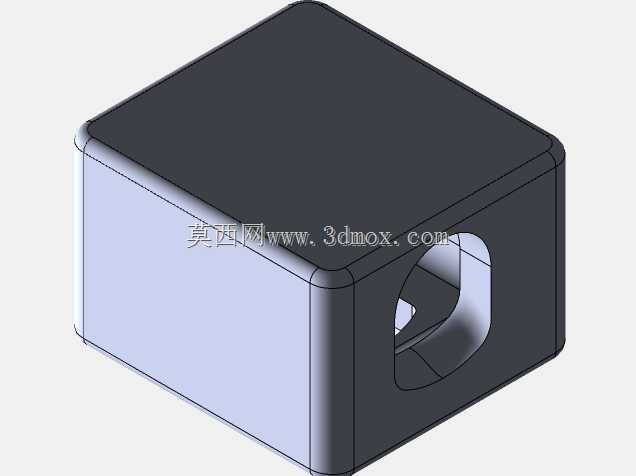

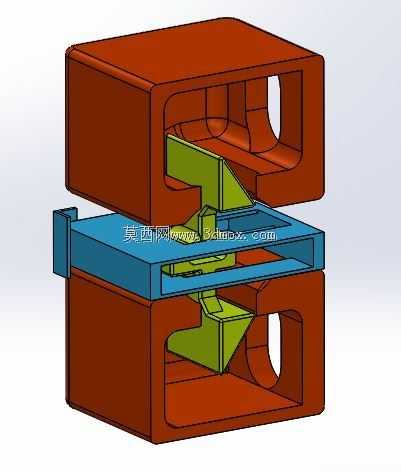

　　作业人员仅通过拉索的外露长度就能直观判断锁止状态，大幅降低了虚锁的排查成本。从结构布局来看，锁体主体采用与集装箱角件匹配的方块式浇铸基体，外形尺寸完全适配标准集装箱角件的安装边界，基体的三个立面都预留了与角件孔对位的贯通槽，不管是同规格20尺、40尺标准箱的纵向堆叠，还是部分特种箱的横向错位堆垛，都能保证锁舌与角件孔的对位精度，不会出现锁体卡滞、无法落位的问题。锁体中部的环形箍带结构并非装饰件，而是承担了锁体上下基体的连接限位作用，因为浇铸基体在承受上层箱体满载载荷时，长期交变载荷容易出现基体开合处的形变，环形箍带采用调质钢加工，通过过盈配合套在基体外侧，能抵消大部分横向撑开的应力，避免锁体在长期使用后出现锁舌卡滞、无法回弹的问题。

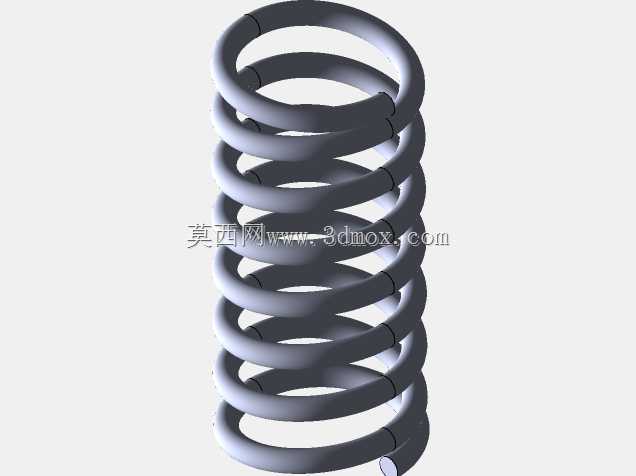

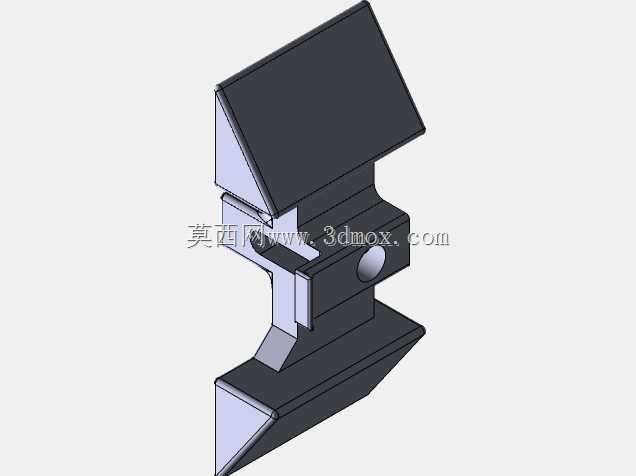

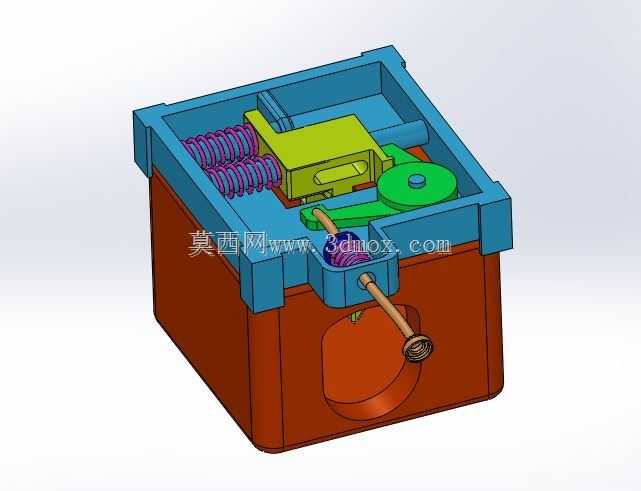

　　侧面伸出的拉索是解锁操作的唯一执行端，拉索外层套有耐磨的尼龙护套，端部做了防滑的压花处理，作业人员站在堆场作业通道内，不需要探身到箱体下方，只需要拉动拉索就能带动锁舌回转压缩弹簧，解除对角件的锁止，拉索的行程做了精准限位，拉动到位后会有明显的触感反馈，避免过度拉扯导致弹簧脱位。在实际场站的应用测试中，这款锁具适配满载30吨级标准集装箱的堆垛载荷，锁舌的锁止面做了15度的斜角导向，即使上下角件存在最大5mm的对位偏差，落位时锁舌也能顺着斜面滑入锁止位置，不需要作业人员反复调整箱体位置。锁体内部的弹簧做了防腐镀层处理，因为港口区域盐雾湿度大，常规弹簧容易出现锈蚀卡滞，镀层处理后能保证在户外露天堆放3年以上，

　　弹簧的回弹力依然保持在设计阈值内，不会出现弹力衰减导致锁止失效的问题。不同于部分集成在角件内部的锁具，这款锁属于独立外置构件，不需要对现有集装箱角件做任何改造，直接放置在下层箱体的角件上就能使用，不管是新箱配套还是旧箱的锁具升级，都不需要额外的焊接、打孔工序，适配性极强。锁体的浇铸基体采用与集装箱角件同材质的铸钢加工，焊接性能与角件一致，如果遇到特殊工况需要将锁体与角件做临时固定，直接在基体边缘点焊即可，不会出现材质不兼容导致的焊缝开裂问题。在堆垛作业的效率层面，常规扭锁单角锁止操作需要15到20秒，四个角位全部锁止需要一分钟以上，这款自动锁止的结构落位即完成锁止，单箱堆垛的锁止环节耗时能压缩到10秒以内，对于年吞吐量百万标箱级的大型堆场来说，累计能节省的作业时长非常可观。同时锁体的所有活动部件都内置在浇铸基体内部，外部没有突出的易磕碰构件，在集装箱转运、吊装过程中，不会因为吊具碰撞、剐蹭导致锁具损坏，日常维护只需要定期在拉索与锁舌的转动位置加注润滑脂即可，维护成本远低于常规的扭锁结构。
