手动家用不锈钢绞肉机结构设计

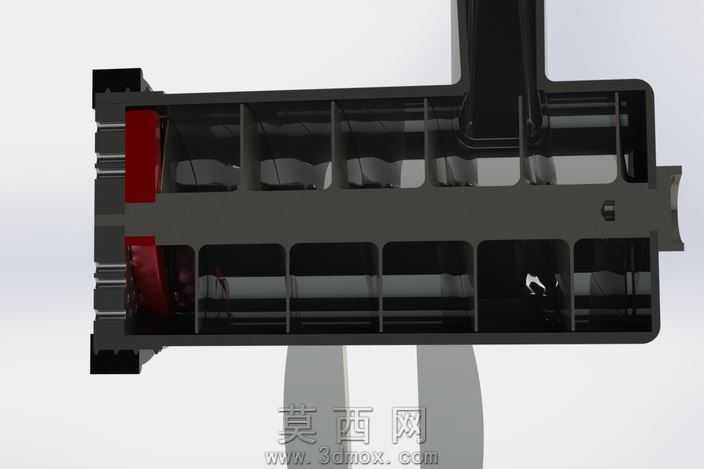

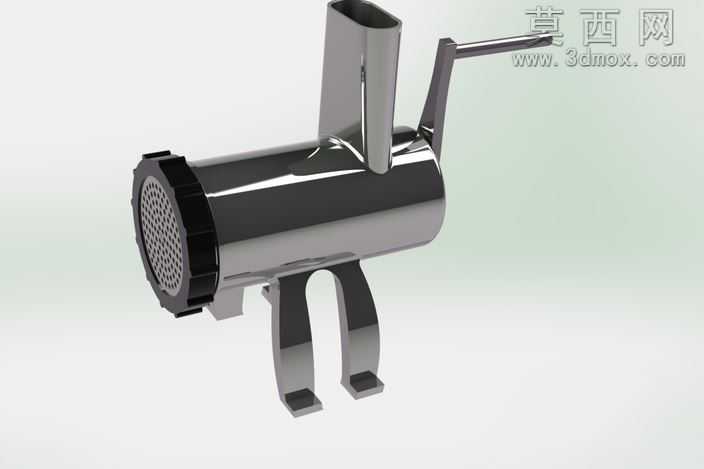

本作品为手动式家用绞肉机的三维结构设计，整体采用全参数化建模逻辑完成，在主流三维建模软件中完成从草图绘制到特征装配的全流程制作。建模阶段首先对绞肉机的核心功能部件进行拆分规划，将整体结构分为进料筒体、手摇驱动组件、螺旋送料绞龙、多孔出肉孔板、夹持固定支架五大核心模块，每个模块均采用独立零件建模后再进行约束装配，保证各部件之间的运动干涉校验完全符合实际使用逻辑。外观材质渲染阶段，针对与食材接触的筒体、绞龙、进料斗部件，采用高抛光食品级不锈钢材质进行表现，通过调整金属材质的反射粗糙度、环境光遮蔽参数，还原不锈钢表面亮面镀铬的金属质感，同时在边角位置添加细微的圆角过渡特征，避免尖锐棱角带来的加工安全隐患；前端的孔板压圈采用哑光黑色硬质塑料材质，通过调整材质的漫反射参数与不锈钢亮面形成强烈视觉对比，突出前端出肉结构的功能分区；底部的夹持固定支架采用与筒体一致的不锈钢材质，支架底部添加防滑橡胶垫的材质细节，还原家用绞肉机桌边夹持固定的实际使用结构。结构设计层面充分考虑手动操作的使用场景，手摇曲柄采用加长力臂设计，降低手动摇转时的操作力度，进料斗采用上宽下窄的漏斗式结构，方便食材投入同时避免卡料，筒体内部的螺旋绞龙采用变螺距设计，进料端螺距较大方便食材推送，出肉端螺距缩小提升挤压力度，保证肉类食材能够被充分挤压切碎后从孔板排出。整体建模过程严格遵循机械设计的尺寸公差要求，所有装配配合位置均预留合理的装配间隙，既保证转动部件的运转顺畅，也避免间隙过大导致的食材渗漏问题，渲染阶段采用柔和的影棚布光方案，多角度展现金属材质的反光特性与结构细节，完整还原手动绞肉机的工业设计美感与实用功能属性。
