75mmPVC管用金属抱箍固定支架

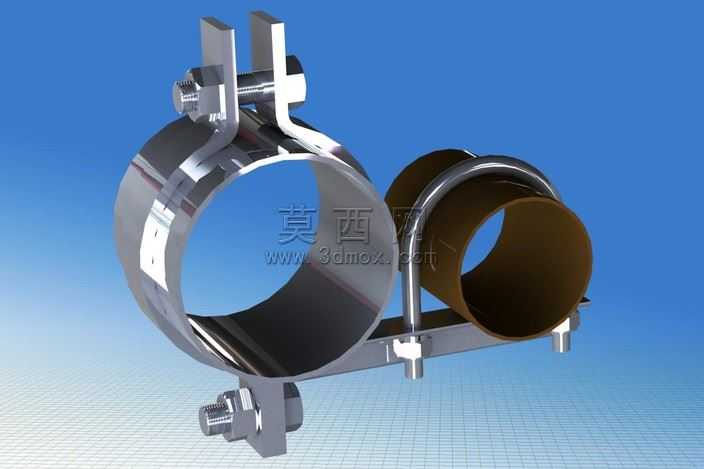

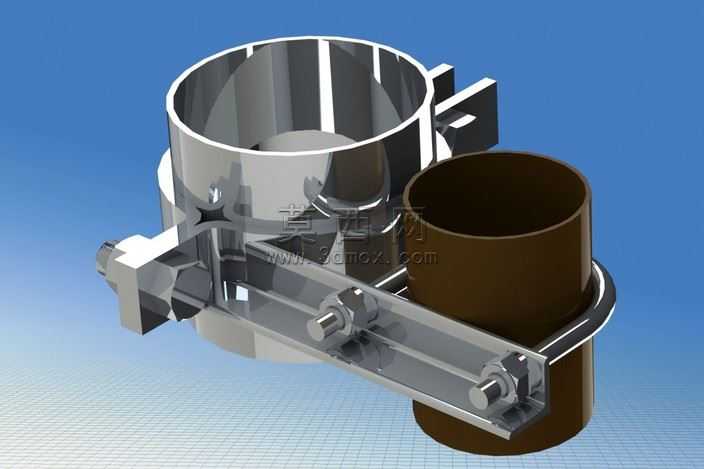

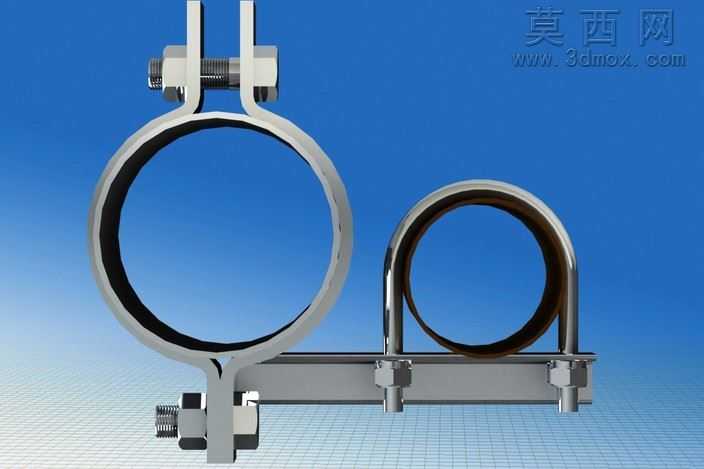

本作品为适配75mm外径PVC管道的金属抱箍固定支架三维模型，建模过程中先依据管道公称外径确定抱箍的基础内径参数，预留合理的安装间隙保证管道可顺利嵌入。建模时先绘制抱箍的环形主体轮廓，通过拉伸、切除特征生成抱箍的基础钣金结构，再对抱箍两端的连接耳进行细节建模，预留螺栓穿装孔位，匹配标准六角螺栓的尺寸参数，保证螺栓装配后可实现抱箍的松紧调节。连接支架部分采用一体化建模思路，将两个抱箍通过横向连接筋与底部支撑脚整合为整体结构，支撑脚位置预留安装孔，可适配墙面或设备基面的固定需求。材质渲染阶段，金属抱箍部分赋予抛光不锈钢材质，调整金属粗糙度与反射参数，还原五金件的金属光泽与表面质感，PVC管道部分赋予哑光深棕塑料材质，区分两种材质的视觉表现，同时添加轻微的环境反射效果提升渲染真实感。结构设计上充分考虑管道安装的实用性，双抱箍组合结构可同时固定两根平行排布的75mmPVC管道，横向连接筋的宽度经过参数优化，既保证整体结构的刚性，又避免材料冗余，螺栓连接结构可适配一定范围内的管道外径公差，安装时可通过拧紧螺栓调节抱箍对管道的抱紧力，防止管道移位脱落。建模过程中对所有棱角位置添加合理的圆角特征，避免锐边结构，既符合五金配件的生产工艺要求，也提升安装使用时的安全性。整体模型的装配关系完全还原实际产品的装配逻辑，螺栓与抱箍孔位、支撑脚与安装基面的配合关系都经过干涉检查，确保模型可直接用于后续的工程出图或3D打印验证，结构设计兼顾实用性与工艺性，可直接应用于给排水管道安装、工业管线排布等场景的配套固定件选型参考。
