热水器底座塑料外壳结构设计

　　这款塑料底座盖是家用储水式电热水器底部的核心承载防护部件，日常安装场景中，它直接贴合在热水器筒体下端面，承担着遮挡内部电控接线、加热管接线端、排污口组件的作用，同时要承接安装时的对位导向，避免安装过程中内部线束被拉扯、被安装工具剐蹭破损。从实际使用工况来看，这个部件长期处于卫生间高湿、温差波动较大的环境，夏季卫生间环境湿度常超过90%，冬季进水温度与室温差可达20℃以上，因此结构设计上首先要考虑材料的耐温耐蠕变性能，通常选用改性PP或者ABS+PC共混材料，壁厚控制在2.2-2.8mm区间，既保证注塑成型时的流动性，避免出现缺胶、缩痕缺陷，又能在长期承重下不发生形变。

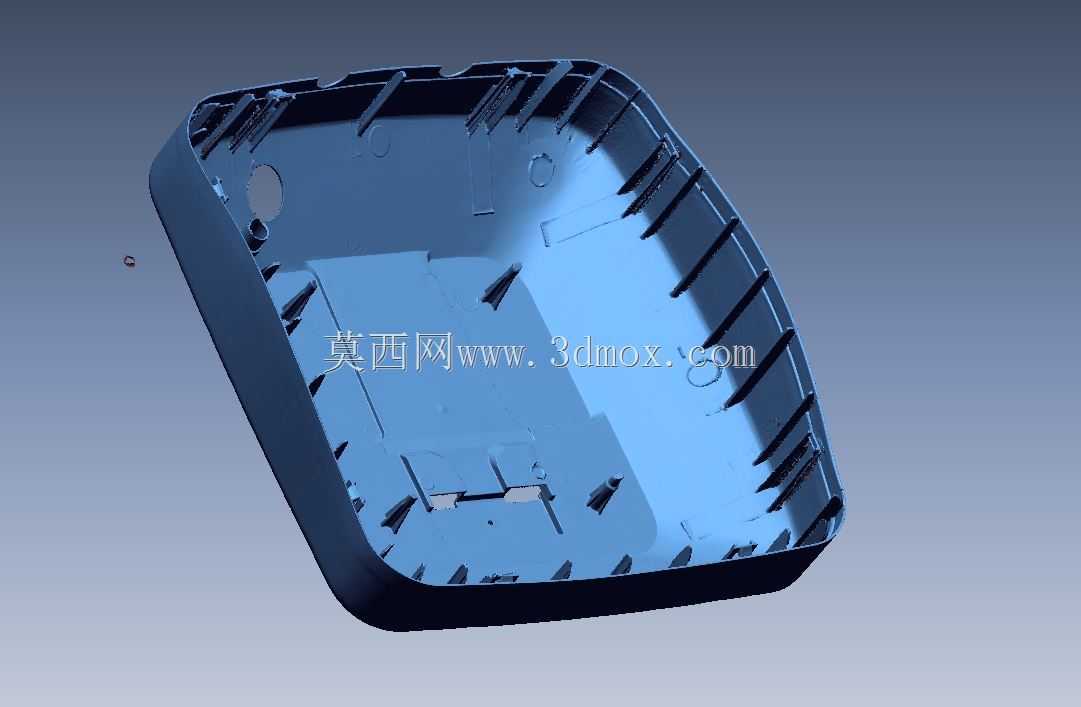

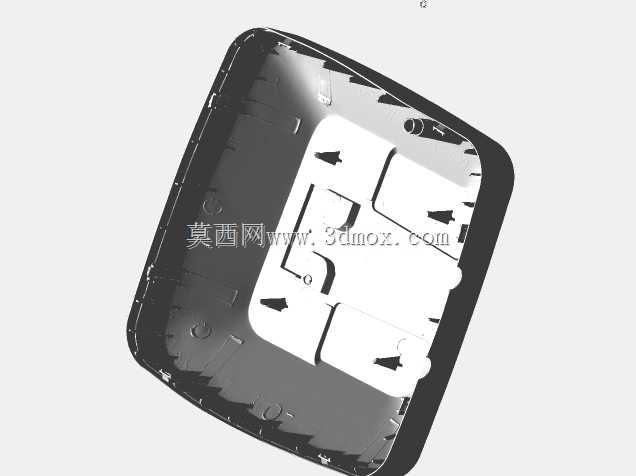

　　从结构细节来看，壳体内侧均匀分布的竖向加强筋，筋位高度从边缘向中心逐步过渡，边缘位置筋高与侧壁深度齐平，中心区域筋高控制在壁厚的3-4倍，筋厚取壁厚的0.4倍，既避免筋位背面出现外观缩印，又能大幅提升壳体的整体抗扭刚度——实际安装时，工人需要将底座盖对准筒体上的预装卡扣位按压卡入，抗扭刚度不足的话，按压时壳体边缘会出现翘曲，导致卡扣对位偏移，无法顺利卡合。内侧预留的圆形过孔是排污口的避让位，孔位边缘做了1.5mm的翻边处理，翻边高度3mm，既可以提升孔位的结构强度，避免安装时孔边开裂，又能在排污口出现少量滴水时，引导水流顺着翻边流向壳体边缘的排水缺口，不会积存在壳体内侧长期浸泡塑料件加速老化。

　　设计过程中，安装边界的尺寸公差控制是核心要点：底座盖与热水器筒体的配合止口，单边间隙控制在0.3-0.5mm，止口深度设计为6mm，既保证装配后不会出现晃动异响，又能给注塑成型的收缩变形预留足够余量，避免因为成型收缩导致止口过紧无法装配。内侧分布的多个卡扣位，卡扣的倒扣量设计为0.8mm，卡扣根部做了R0.5的圆角过渡，避免反复拆装时卡扣根部出现应力断裂——实际售后维护场景中，这个底座盖需要多次拆装来检修内部线路、清理排污口，卡扣的疲劳强度直接决定了部件的使用寿命，因此每个卡扣位置都额外增设了三角加强筋连接到壳体侧壁，分散卡扣受力时的应力集中。

　　从外形轮廓来看，整个底座盖采用与热水器筒体匹配的圆角矩形轮廓，四个边角的圆角半径与筒体下端的包边圆角完全一致，装配后与筒体外观面齐平，没有突兀的凸起或者缝隙，避免卫生间使用时灰尘、淋浴水珠从缝隙进入壳体内部。壳体外侧边缘做了0.8mm的倒角处理，既去除注塑成型后的飞边毛刺，避免安装时划伤工人手部，又能让装配后的接缝更加均匀美观。在实际的整机装配流程中，这个底座盖是总装工序的最后一个外装部件，安装时不需要额外打螺丝，全靠周圈的卡扣结构卡合固定，相比螺丝固定的方案，既减少了装配工序的工时，又避免了螺丝孔位长期处于高湿环境出现锈迹流挂污染外观的问题。

　　针对长期使用的可靠性，设计时还在壳体的最低位置预留了两个隐形的排水缺口，缺口宽度2mm，深度1mm，不会破坏外观的整体性，但是当壳体内侧因为凝露产生积水时，积水可以顺着这两个缺口自然排出，不会长期积存在壳体内部滋生霉菌、腐蚀内部接线端子。同时内侧的加强筋排布特意避开了内部电控板的安装位置，给电控板与壳体之间预留了10mm的安全间隙，既可以避免电控板工作时的热量直接传导到塑料壳体上导致局部过热变形，又能形成空气隔热层，减少冬季使用时壳体表面的凝露产生。
