汽车车身传动齿轮机结构设计

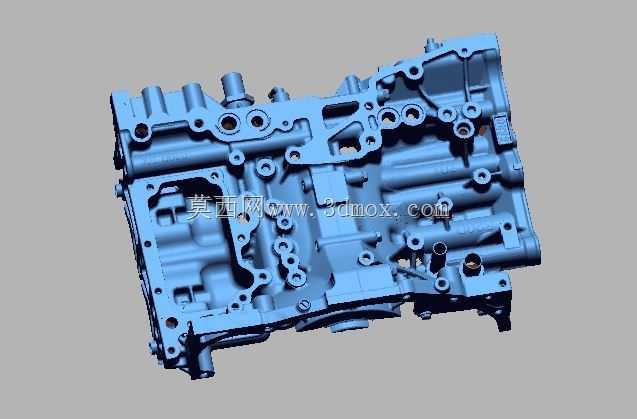

　　在汽车动力传递链路里，这类齿轮机承担着扭矩分流、转速匹配的核心作用，日常装车场景覆盖乘用车主减速单元、商用车副箱变速模块，甚至部分特种作业车辆的取力输出端也会用到同构型的齿轮传动结构。从实际使用工况来看，它需要持续承受动力源输出的交变载荷，起步阶段的冲击扭矩、匀速行驶的持续负载、换挡过程的瞬时转速差，都会直接作用在齿轮啮合面与壳体支撑位上，所以设计阶段首先要考量的就是壳体的刚度匹配——图中呈现的壳体结构预留了多处加强筋位，对应内部齿轮轴的支撑轴承座位置做了局部增厚，就是为了避免长期负载下出现轴承座变形，导致齿轮啮合间隙超差，引发传动异响甚至打齿故障。

　　做这类结构的三维建模时，不能只盯着齿轮本身的参数做文章，很多新手建模容易忽略安装边界的约束：整个齿轮机的装车定位是靠壳体上的三个基准凸台完成的，凸台的平面度、螺栓孔的位置度直接决定了装车后输入轴与动力输出端的同轴度，要是建模时没把这些安装基准的公差带考虑进去，后续做装配仿真就会出现干涉，实际生产出来的件也没法顺利装车。再看内部的油路设计，壳体上预留的铸造成型油道，刚好对应每个齿轮啮合点与轴承位，齿轮运转时带起的润滑油会顺着油道流到摩擦副表面，不需要额外加装强制润滑管路，这种设计既减少了外接管路的泄漏风险，也能在低温启动时让润滑油更快到达润滑点位，减少冷启动磨损。

　　从功能特性来说，这款齿轮机采用的是定轴齿轮传动布局，相比行星齿轮结构，它的传动效率更高，维护拆解也更方便，适合对传动效率要求高、布置空间相对充裕的车身传动场景。设计时齿轮的变位系数选择也很有讲究，既要避免根切提升齿轮强度，也要匹配啮合侧隙，保证高温工况下齿轮受热膨胀不会出现卡滞，同时还要把传动噪音控制在合理区间——毕竟车身部位的传动件离驾乘舱更近，NVH表现直接影响整车乘坐体验。

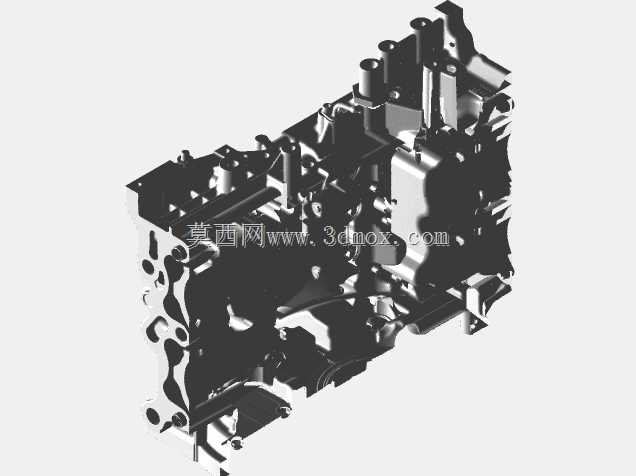

　　建模过程中还要注意壳体的工艺性，图中壳体的外壁没有出现过于突兀的厚大截面，所有壁厚过渡都做了均匀化处理，就是为了适配压铸工艺的成型要求，避免压铸时出现缩孔、冷隔缺陷，后续机加工时，轴承孔的同轴度、端面的垂直度都是关键质控点，三维模型里需要提前标注好这些形位公差的基准，给后续的工艺编制、夹具设计提供明确参考。另外，壳体上预留的传感器安装位，是用来采集输出轴转速信号的，这个位置的设计要考虑传感器与信号齿的间隙，间隙过大会导致信号采集不准，间隙过小又容易出现运动干涉，建模时需要把传感器的安装尺寸、信号齿的齿形参数做匹配校验，不能等样件做出来才发现信号采集异常。

　　很多人做这类传动部件建模，容易把注意力都放在齿轮的齿形绘制上，实际上整个组件的可靠性更多是由支撑结构、润滑路径、安装定位这些细节决定的。比如齿轮轴的轴向定位，是靠壳体上的卡簧槽与轴承端盖配合完成的，卡簧槽的位置尺寸如果出现偏差，就会导致齿轮轴出现轴向窜动，轻则加剧齿轮磨损，重则导致齿轮脱开啮合失去动力传递能力。还有壳体上的密封槽设计，槽的深度、宽度要匹配选用的密封圈规格，压缩量控制在合理区间，压缩量过大容易加速密封圈老化，压缩量过小又会出现润滑油渗漏的问题。

　　在实际选型匹配时，这类齿轮机的输入输出轴端连接尺寸要和上下游部件做完全适配，输入轴的花键参数要匹配动力输出端的花键套，输出轴的连接法兰要和后续传动部件的接口一致，不能出现接口不匹配需要额外加装转接件的情况，转接件不仅会增加整体重量，还会引入额外的装配误差，影响整个传动链路的可靠性。从重量控制角度来说，这款齿轮机的壳体在非受力区域做了局部减薄设计，在保证整体刚度满足要求的前提下，尽可能降低了自身重量，这对于整车轻量化设计来说是很重要的优化方向，毕竟传动部件的减重能直接降低整车簧下质量？不对，车身部位的齿轮机属于簧上质量，减重同样能提升整车的燃油经济性或者电耗表现。

　　做这类结构的三维设计，还要提前考虑后续的维护便利性，比如壳体上的油堵位置，要设置在整车装配后依然能方便操作的位置，方便后续换油时放出旧油、加注新油，观察油位的油标尺或者观察窗位置也要便于查看，不能被周边的车架或者管线遮挡。另外，吊装位的设计要考虑整个齿轮机的重心位置，吊装时保证部件平稳，不会出现倾斜导致装配困难或者安全隐患。
