盘形径向滚子从动件凸轮传动结构

　　这套凸轮传动结构核心采用盘形轮廓的凸轮构件搭配径向布置的滚子从动件，是自动化进给、轻工包装、纺织机械等设备里实现周期性往复动作的核心执行单元，很多需要精准控制行程时序的工位，比如包装线的推料动作、印刷设备的进纸抬升、装配工位的间歇送进，都会用到这类结构来替代复杂的多连杆组，靠单一凸轮轮廓就能输出预设的运动规律，大幅简化传动链的零件数量。从结构设计逻辑来看，从动件端部采用滚子结构而非平底或尖顶，核心是把从动件与凸轮轮廓之间的滑动摩擦转化为滚子自身的滚动摩擦，在中低速连续运转的工况下能有效降低接触表面的磨损量，延长构件的维护周期，同时滚子的接触形式也能减少凸轮轮廓加工时的表面粗糙度要求，降低加工环节的成本投入。

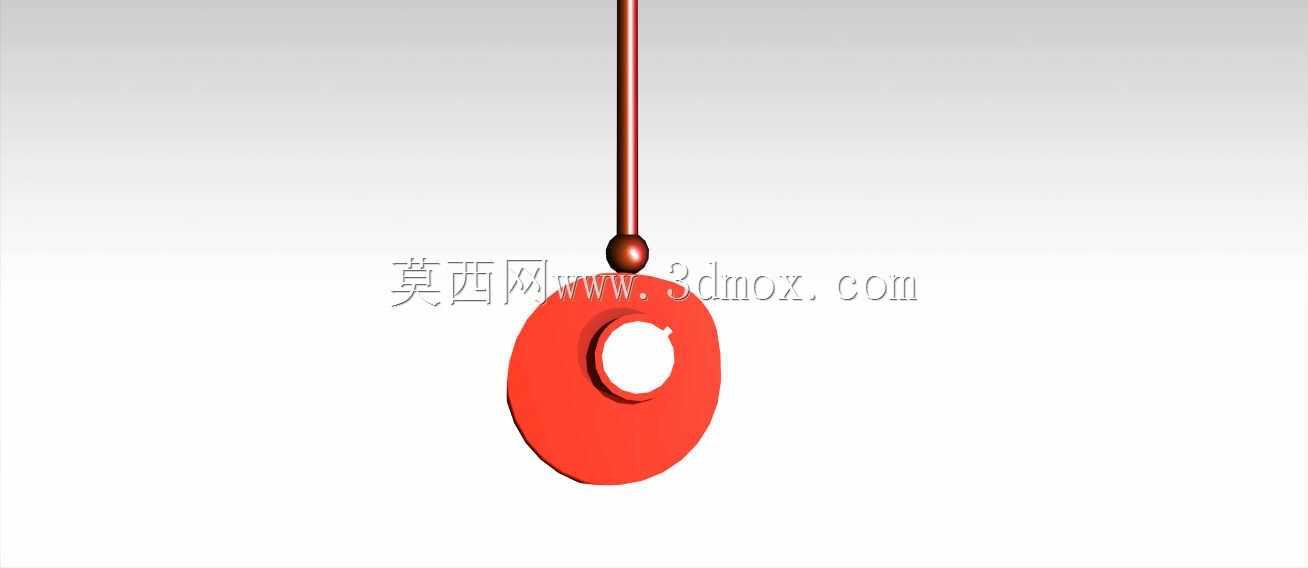

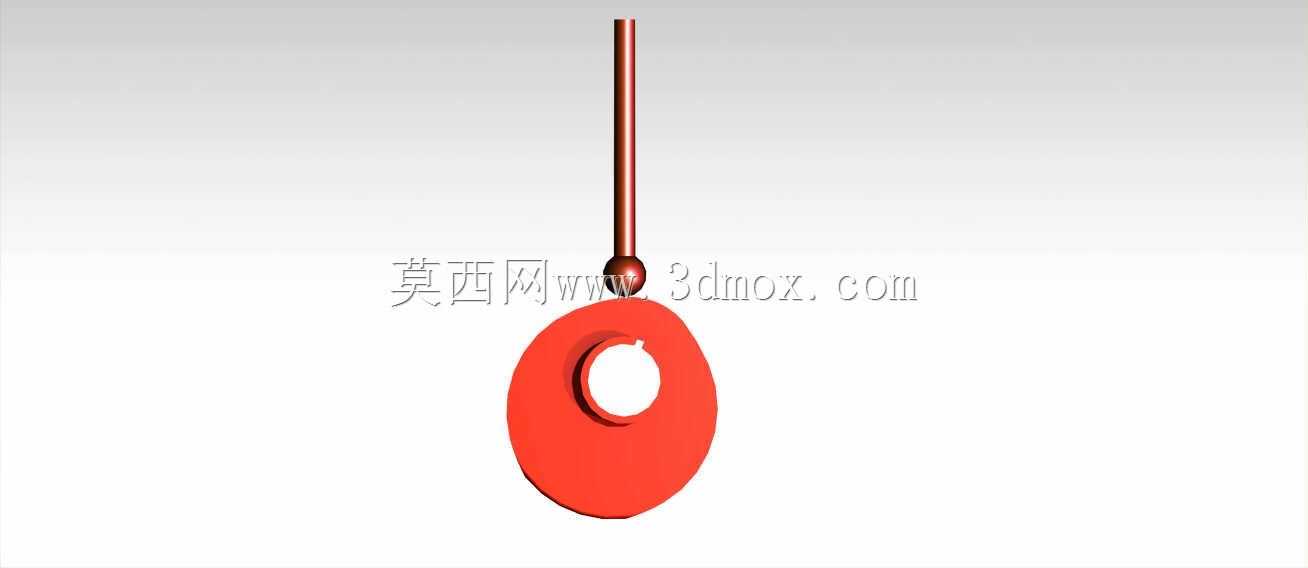

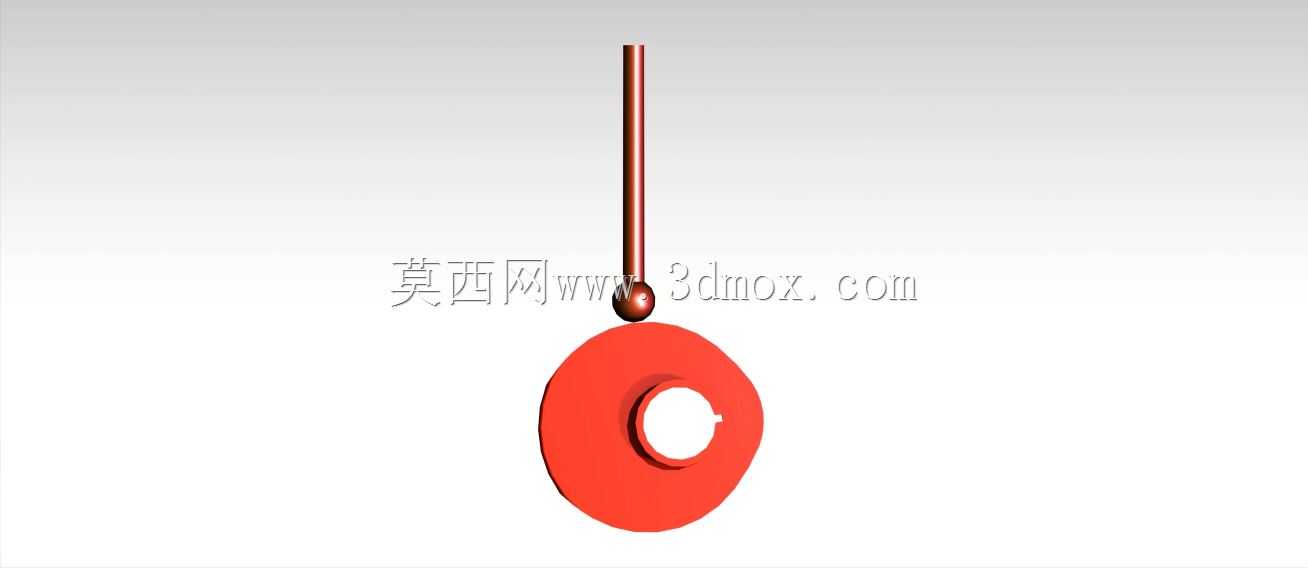

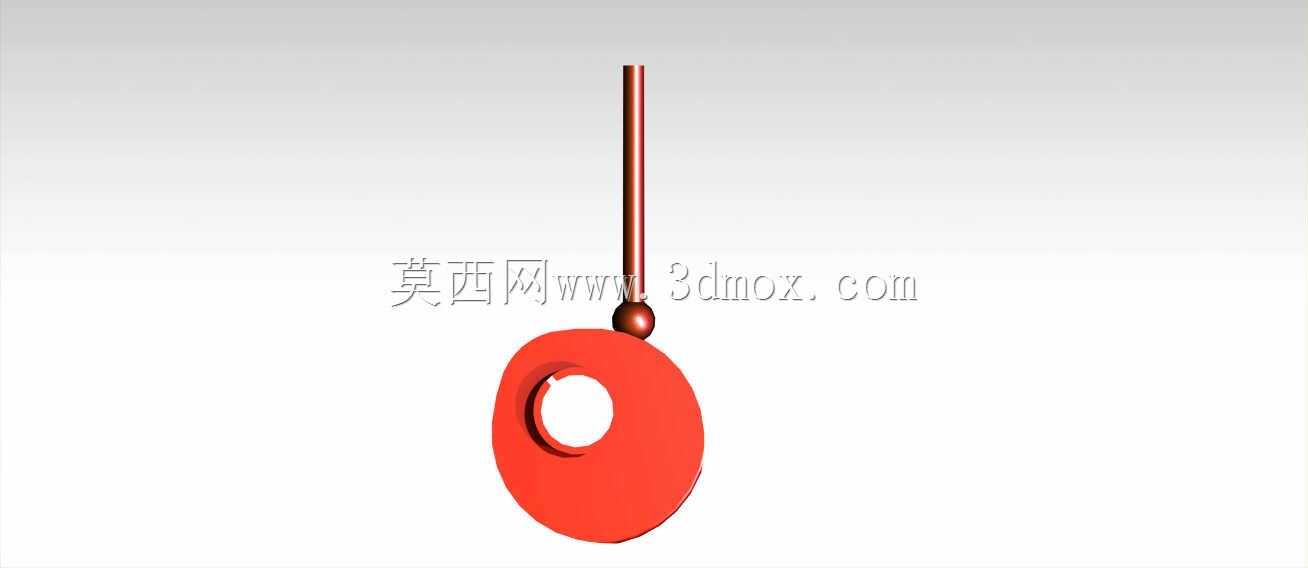

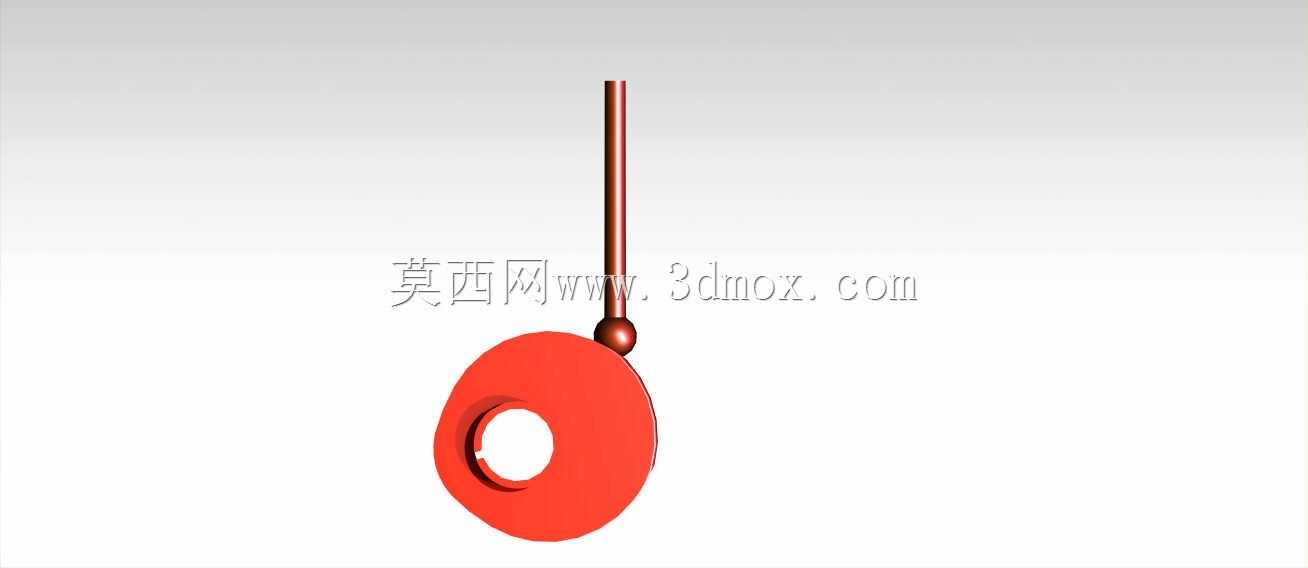

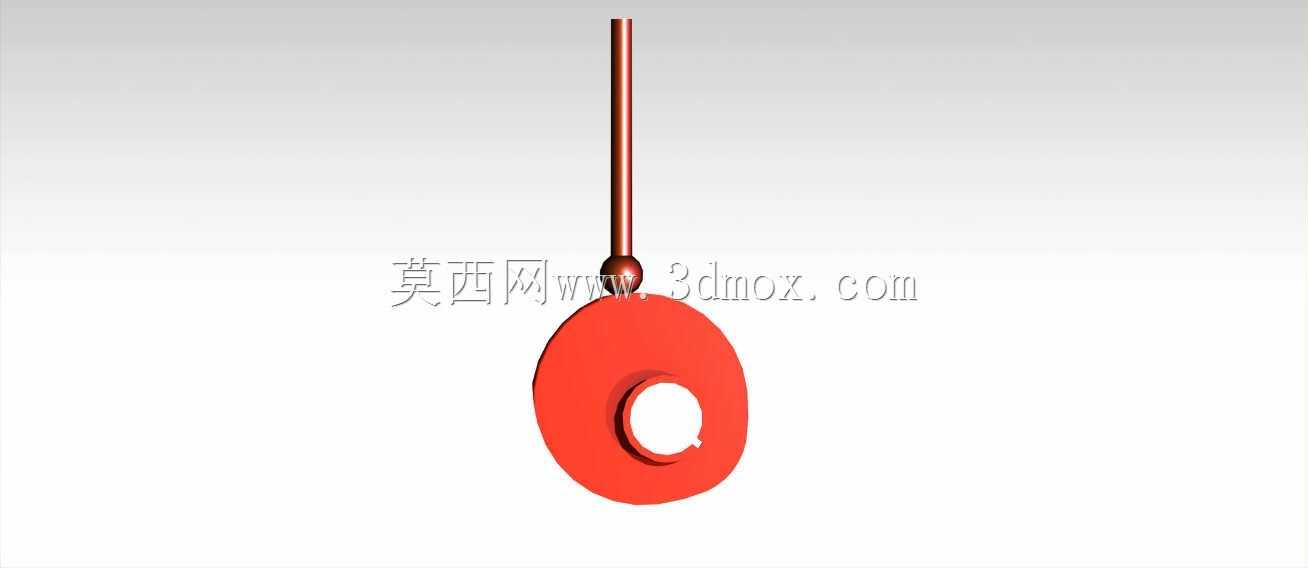

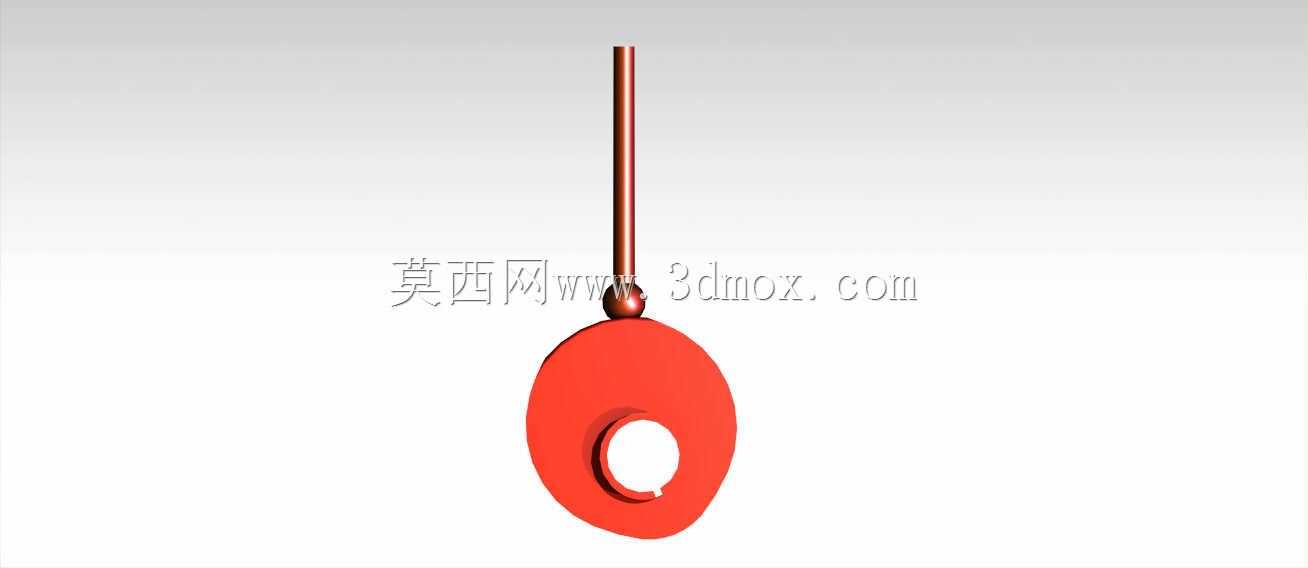

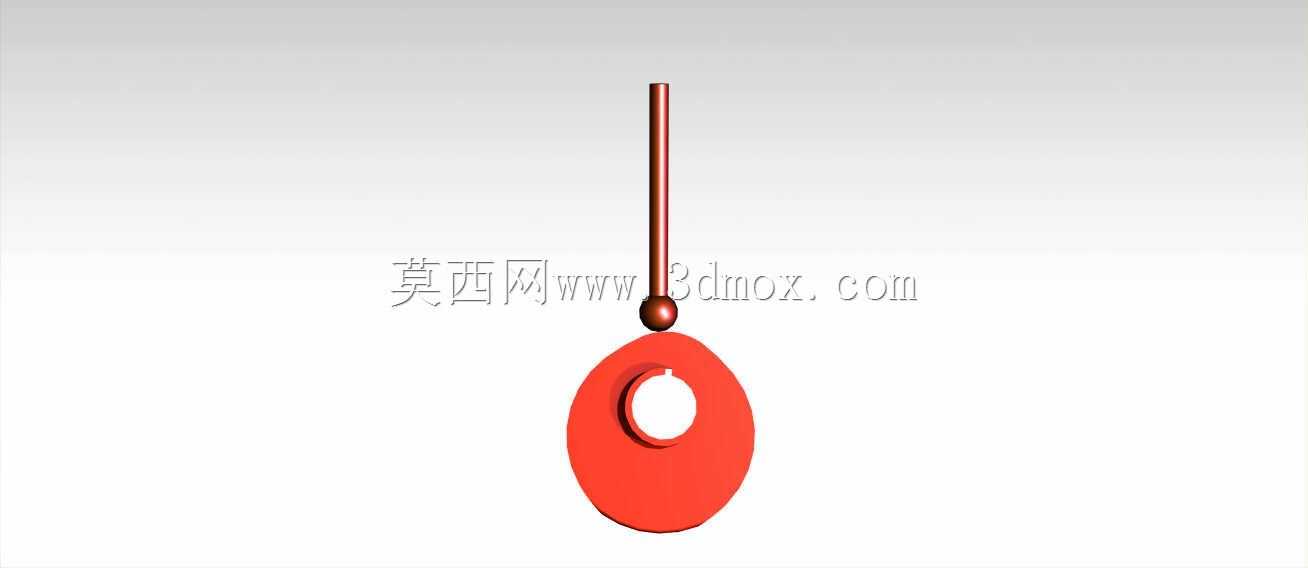

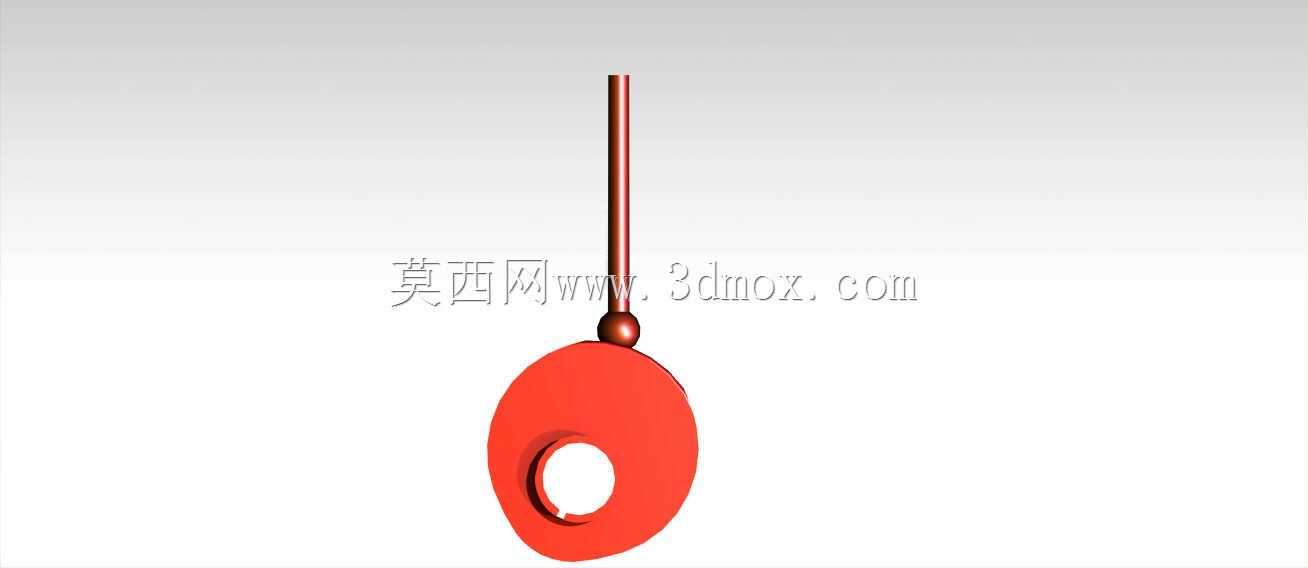

　　凸轮本体采用盘形偏心轮廓设计，轮廓曲线根据从动件的升程、回程、休止阶段的行程需求拟合生成，径向布置的从动件导路穿过凸轮的回转中心，这种布置形式能大幅降低凸轮运转时对从动件导路产生的侧向分力，减少导套部位的偏磨，提升整套机构的运行稳定性。安装边界方面，凸轮中心设置有标准的键槽安装孔，可直接与传动轴通过平键连接实现周向固定，轴向靠轴肩与锁紧挡圈完成定位，不需要额外设计复杂的连接法兰；从动件为细长杆结构，杆身直径与配套导套的内径采用H7/f6的间隙配合，保证往复运动时无卡滞，同时导套的有效支撑长度不小于杆径的1.5倍，避免从动件伸出过长出现挠曲变形，导致滚子与凸轮轮廓接触不良产生跳动。实际应用中，

　　这类结构的从动件行程通常由凸轮轮廓的最大向径与最小向径的差值决定，设计时需要先根据工位的动作时序要求，划分升程角、远休止角、回程角、近休止角的角度分配，再根据从动件的运动规律（比如等速运动、等加速等减速运动、简谐运动）拟合出完整的凸轮轮廓曲线，同时要验算轮廓曲线的最小曲率半径，避免曲率过小导致接触应力超过材料的许用值，出现点蚀或塑性变形。滚子与从动件杆端通过小销轴连接，滚子与销轴之间预留微小间隙并加注润滑脂，保证滚子能自由转动，销轴与从动件杆端采用过盈配合防止运转时销轴脱出，滚子的外径尺寸需要匹配凸轮轮廓的凹槽或外轮廓宽度，保证接触时为线接触而非点接触，降低接触压强。整套结构没有冗余的辅助构件，所有运动副均为低副加滚动高副的组合，

　　传动效率比槽轮、棘轮等间歇机构更高，运转时的冲击噪音更小，适合在中低速、需要精准控制往复行程的自动化工位上使用，设计建模时需要重点关注凸轮轮廓与滚子的干涉检查，尤其是在升程起始与回程结束的位置，要预留0.1-0.2mm的间隙避免运动卡滞，同时要保证从动件在最高升程位置时，滚子与凸轮轮廓的接触点始终落在滚子的有效宽度范围内，避免出现边缘接触导致的异常磨损。
