密闭式含甲烷废气CFL灯安全处理装置

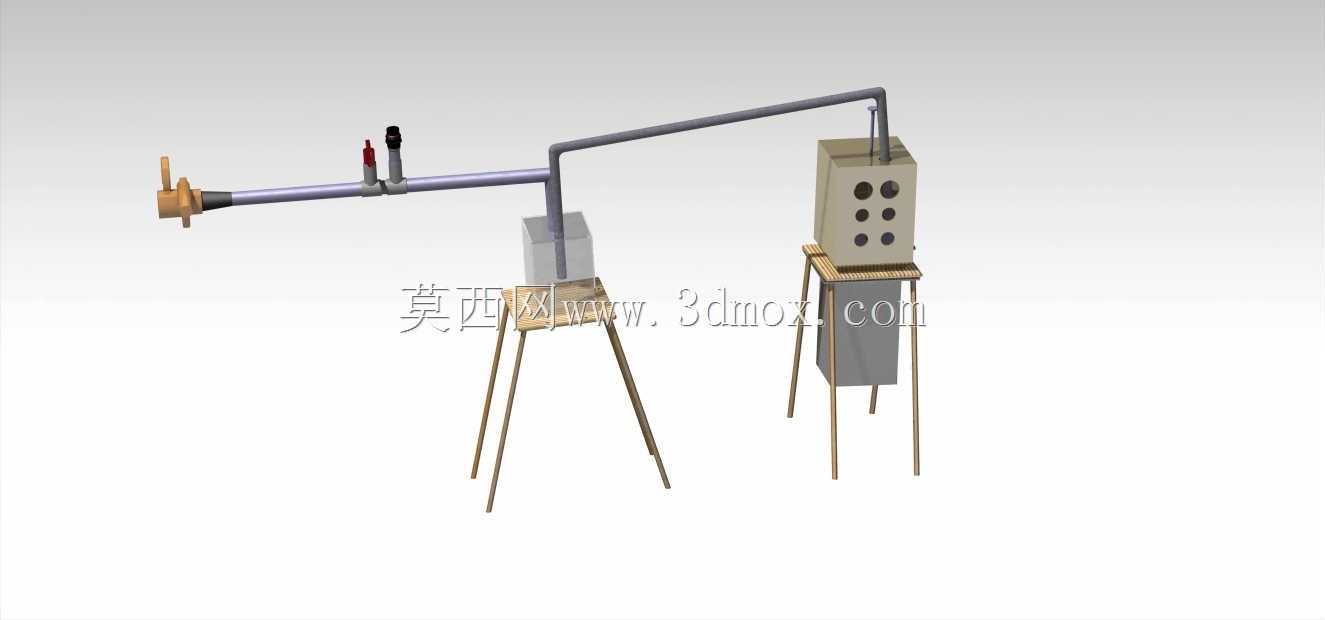

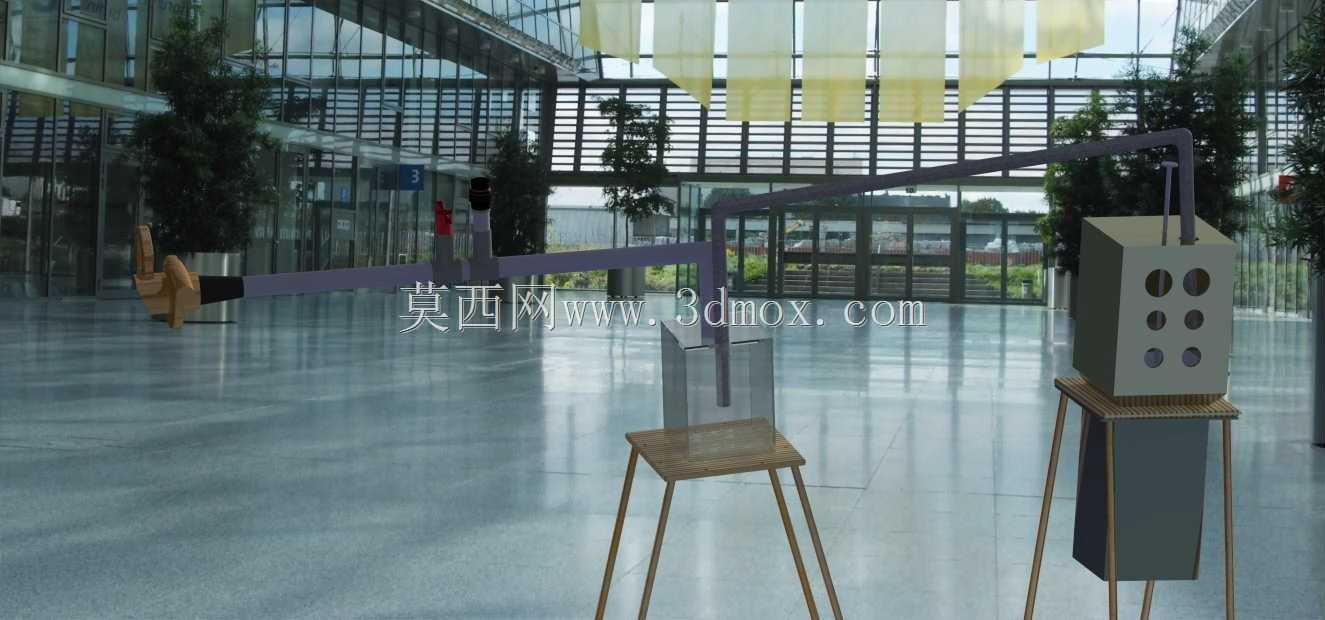

　　这套装置的核心应用场景面向实验室小批量含毒可燃废气的密闭处置环节，针对报废紧凑型荧光灯拆解、存储过程中可能泄漏的甲烷类伴生有毒气体，实现全流程无外泄的安全处理，避免作业区域内可燃气体积聚引发燃爆风险，同时防止有毒组分扩散危害操作人员健康。从功能实现逻辑来看，装置采用分体式支撑结构，两套三脚支架分别承载管路固定单元与控制箱体，支架支脚采用细金属圆管弯折成型，着地端做磨平处理，可直接放置在平整的水泥地面、实验台面上，无需额外打膨胀螺栓固定，单组支架的支撑面直径控制在400mm范围内，整体占用台面空间不超过0.6平方米，适配常规实验室操作台的安装边界，也可根据作业需求直接转移至室外空旷场地临时布设，不需要复杂的场地预处理。

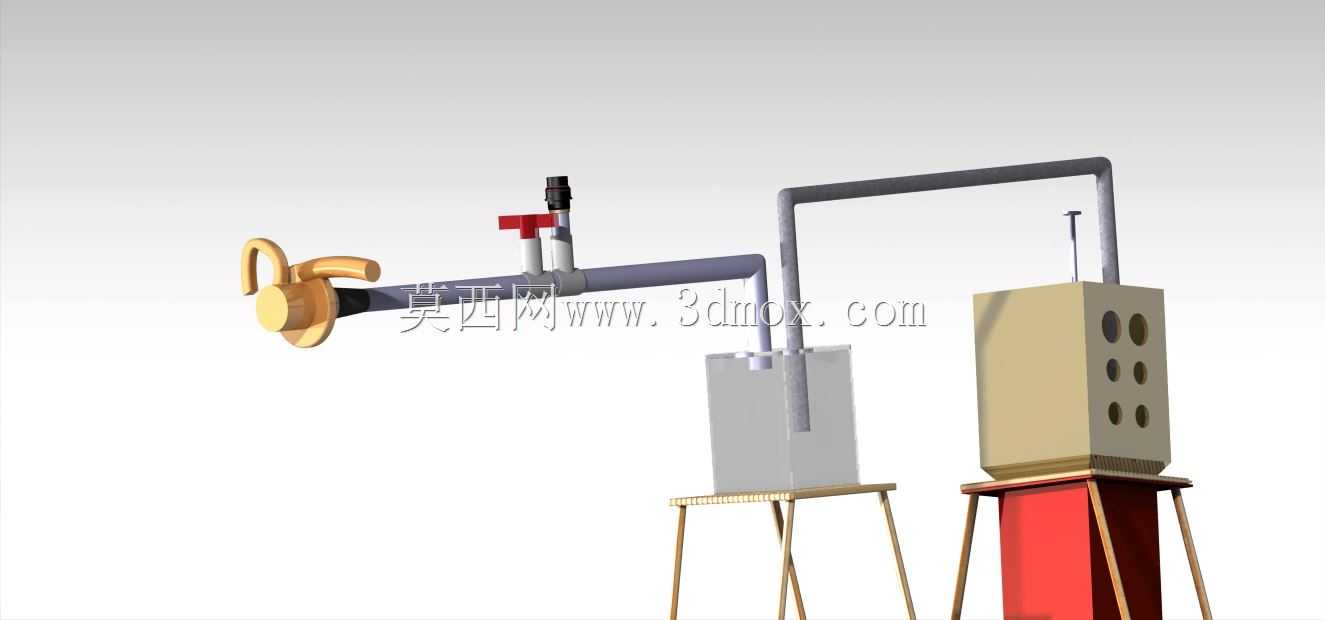

　　管路系统采用硬质金属管材弯折成型，水平输送段长度约1200mm，末端设置专用的灯体夹持操作端，操作人员可在装置外侧完成待处理CFL灯的置入、密封动作，整个操作过程中管路内部保持微负压状态，一旦灯体破损释放出甲烷类气体，会立刻沿管路被抽吸至后端处理单元，不会从操作端口溢出。控制箱体集成了气路通断、负压调节、状态指示功能，箱体面板上排布6个圆形控制按钮与状态指示灯，可实时显示管路内负压值、气路运行状态，箱体下部预留废气处理模块的安装空间，可根据处理需求填充吸附介质或者连接小型燃烧处理单元，对收集到的含甲烷废气做无害化处置。设计过程中重点考量了操作的便捷性与密封可靠性，管路的弯折角度经过反复校核，水平段距离支撑面的高度设置为1100mm，

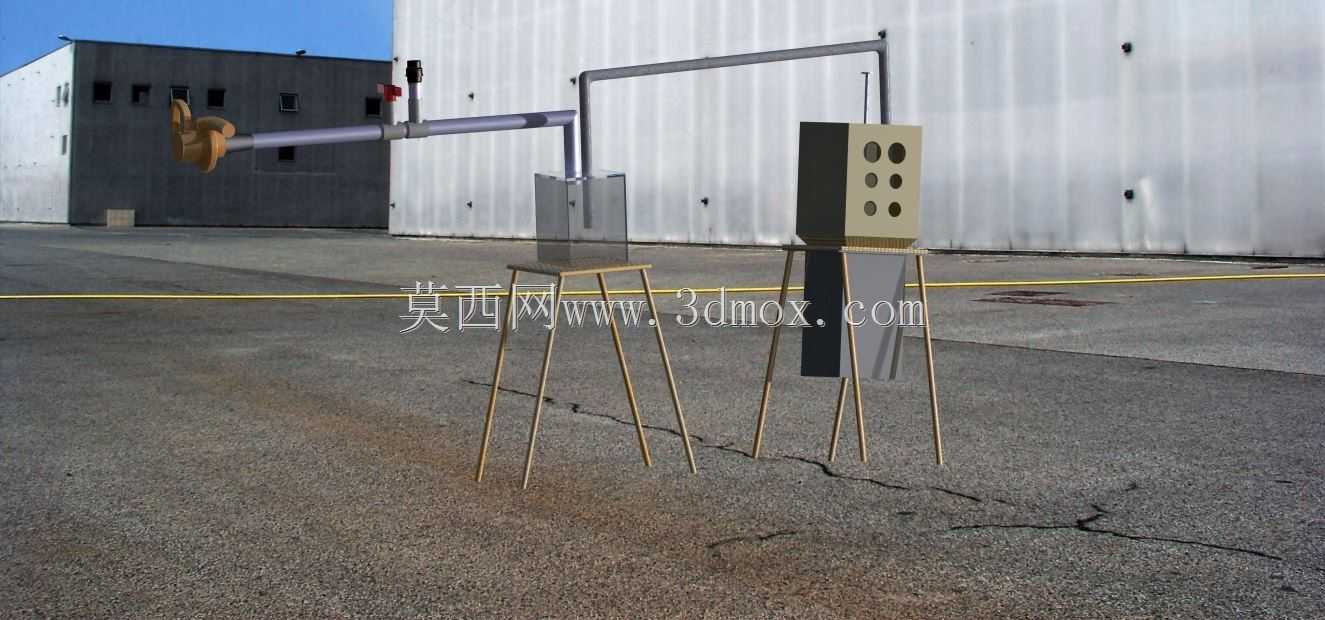

　　匹配成年人站立操作的舒适高度，不需要弯腰或者抬手过度即可完成灯体的装卸操作；管路连接处采用卡套式密封结构，相比传统的螺纹密封，安装拆卸更便捷，同时可耐受-10kPa到50kPa的压力波动，不会因为管路内压力变化出现密封失效泄漏的问题。支架与管路、控制箱体的连接位置采用快拆式抱箍固定，不需要专用工具即可完成整个装置的拆解与组装，拆解后所有部件可放入常规的设备转运箱内，方便不同实验场地之间的转运调度。考虑到室外临时使用的场景，装置的所有金属部件表面都做了喷塑防锈处理，可耐受短期的雨淋、扬尘环境，不会因为短期室外放置出现锈蚀卡滞的问题。气路控制逻辑上设置了两级安全联锁，当管路内负压值低于设定阈值时，控制箱会自动触发声光提示，

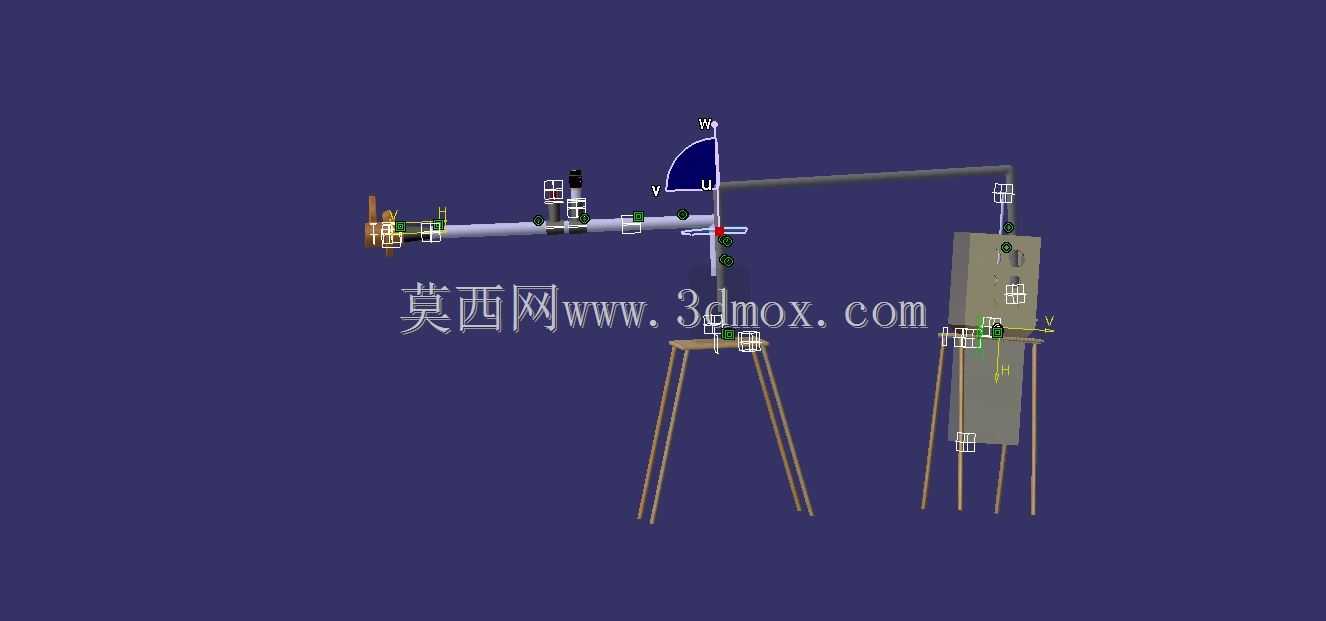

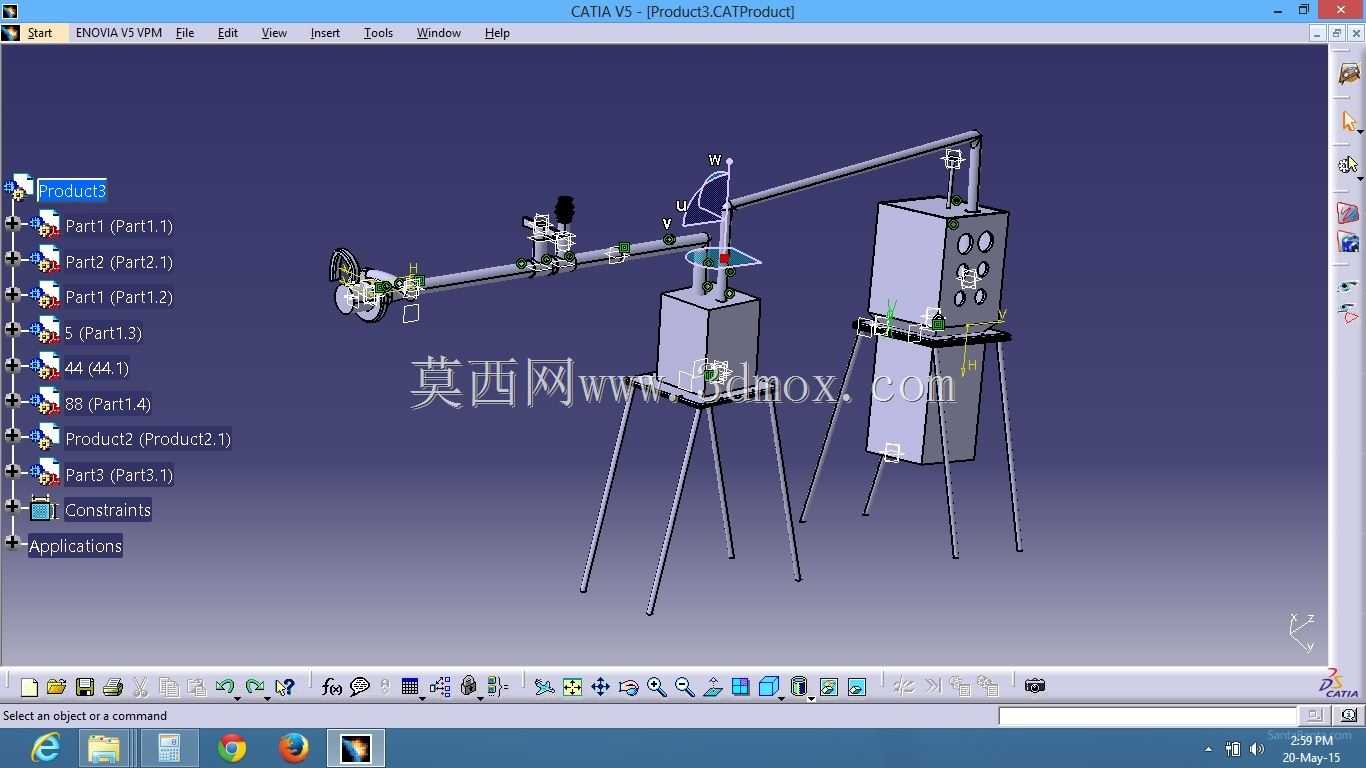

　　同时切断操作端的启闭结构，避免在负压不足的情况下开启操作端导致气体外泄；当管路内甲烷浓度达到爆炸下限的20%时，系统会自动加大抽吸功率，同时触发预警，提醒操作人员检查泄漏点。整个装置的结构没有复杂的定制加工件，所有管材、支架、控制元件都采用通用标准件，建模过程中对每个连接节点的装配间隙都做了公差匹配，虚拟装配时验证了所有活动部件的运动行程，不存在干涉卡滞的问题，生产加工时可直接根据三维模型下料组装，不需要额外做二次适配调整。
