适配0.75英寸方管的摩托车底盘挂载支架

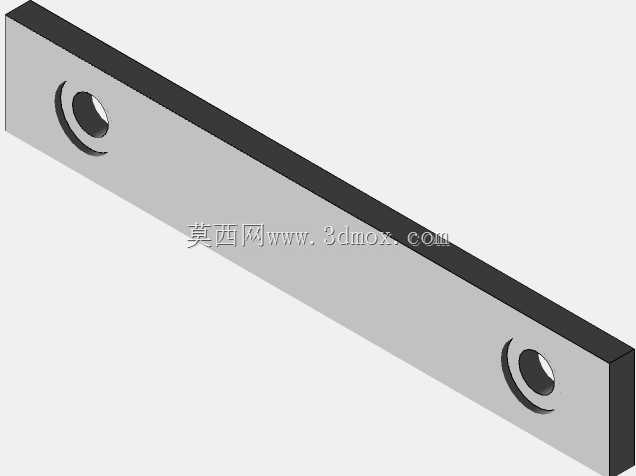

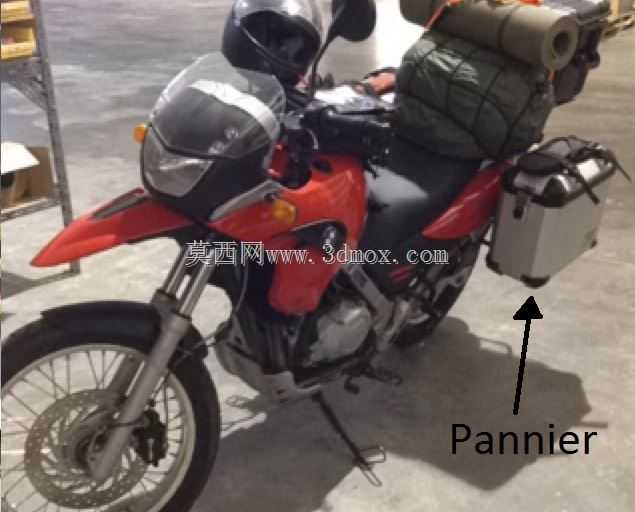

　　这套挂载支架主要应用在中小排量跨骑摩托车的底盘改装场景，针对长途摩旅过程中边箱、侧挂行李的承载需求设计，解决原厂底盘预留挂载点不足、常规市售支架适配性差的问题，尤其适配采用0.75英寸方形管作为车架主梁的老旧车型与自制改装车架，不需要对原车车架做大规模切割焊接，仅靠紧固件就能完成装配。从实际使用场景来看，摩托车在非铺装路面行驶时，底盘挂载的构件会承受持续的颠簸振动，过弯时侧挂行李的离心力、紧急制动时的惯性冲击力都会直接作用在支架连接位置，因此设计阶段首先把连接可靠性放在首位，没有采用单薄的单片式折弯结构，而是选择分体式组合支座的形式，分为长条形横梁连接座与两个侧方挂载支座三个独立构件，每个构件都采用等厚钢板铣削加工成型，

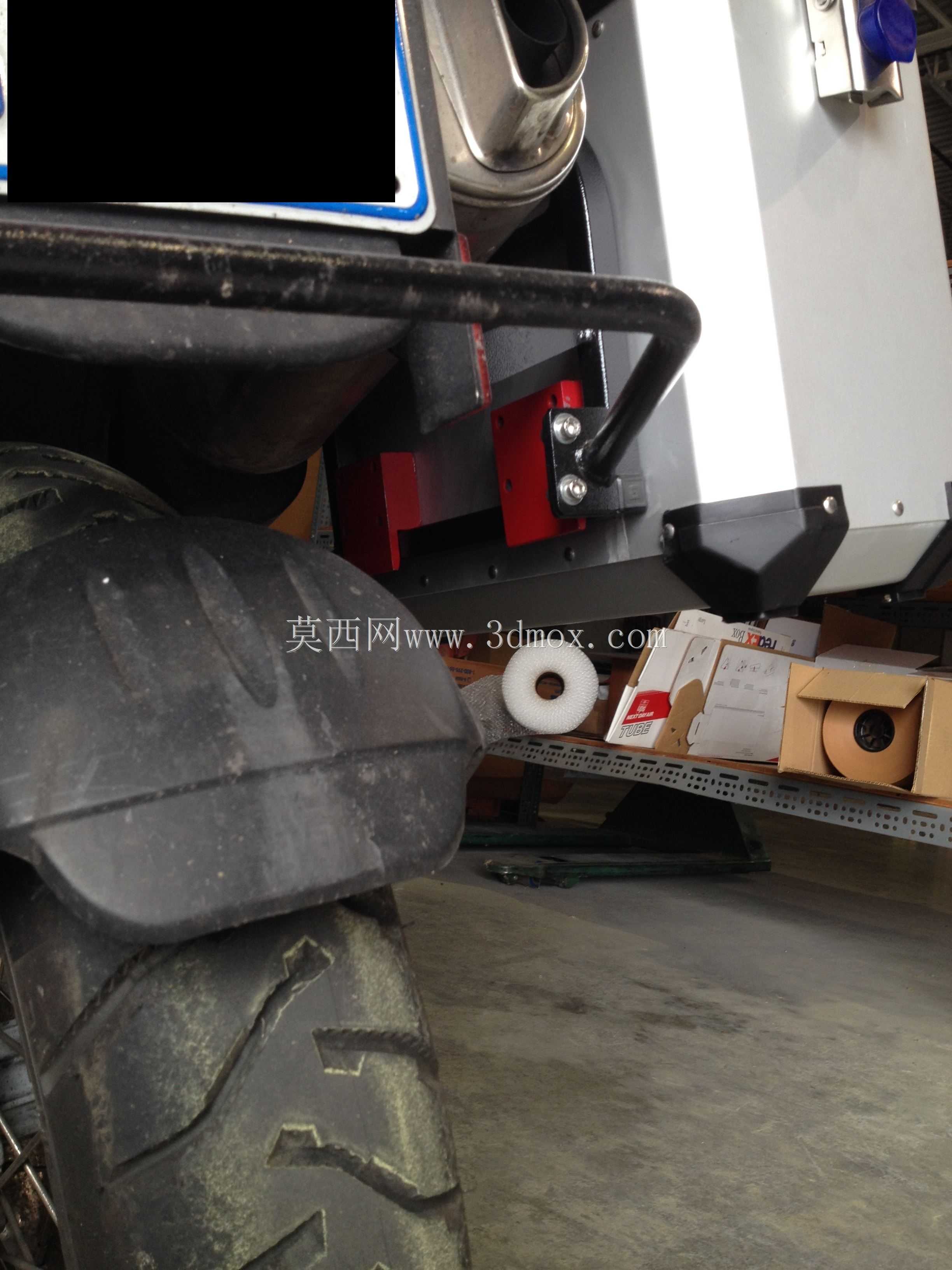

　　避免折弯工艺带来的应力集中问题，在钢材边角位置都做了R3的圆角过渡，消除应力集中开裂的隐患。安装边界方面，整套支架完全贴合0.75英寸方形管的外轮廓尺寸，支座与方管贴合的面加工出与方管外径匹配的定位止口，装配时不需要额外做位置找正，直接卡合在方管对应位置就能保证安装同轴度；每侧的支座设计了10个M8内六角圆柱头螺钉的安装孔位，孔位按照两排五列的矩阵排布，相邻孔中心距保持18mm，既保证螺钉连接的抗剪切冗余量，也避免孔距过近导致构件局部强度被削弱。功能特性上，这套支架除了承担侧挂行李、边箱的固定作用，还可以作为底盘辅助护杠的连接基座，在车辆发生侧滑时，突出的支座可以先于发动机壳体、车架方管接触地面，避免核心部件被磕碰损伤；

　　考虑到野外使用的腐蚀问题，设计时预留了足够的涂层厚度余量，后期做喷塑或者镀锌处理时，不会因为涂层堆积导致安装孔位错位、支座与方管贴合面出现间隙。设计思路上没有刻意追求轻量化，而是优先利用手边易得的废钢材加工，验证结构可行性后也可以替换为铝合金材料加工，铝合金版本的安装孔位、贴合尺寸与钢制版本完全通用，能在保证连接强度的前提下降低簧下质量，减少骑行过程中的振动传递。实际路试过程中，这套支架经历了长距离非铺装路面、连续过弯、重载挂载的考验，没有出现螺钉松动、构件变形的问题，相比市售的通用型L型支架，它与方管车架的贴合面积更大，载荷可以均匀分散到更长的车架管段上，不会出现局部应力过大导致车架管变形的问题；安装时不需要在车架上打孔，

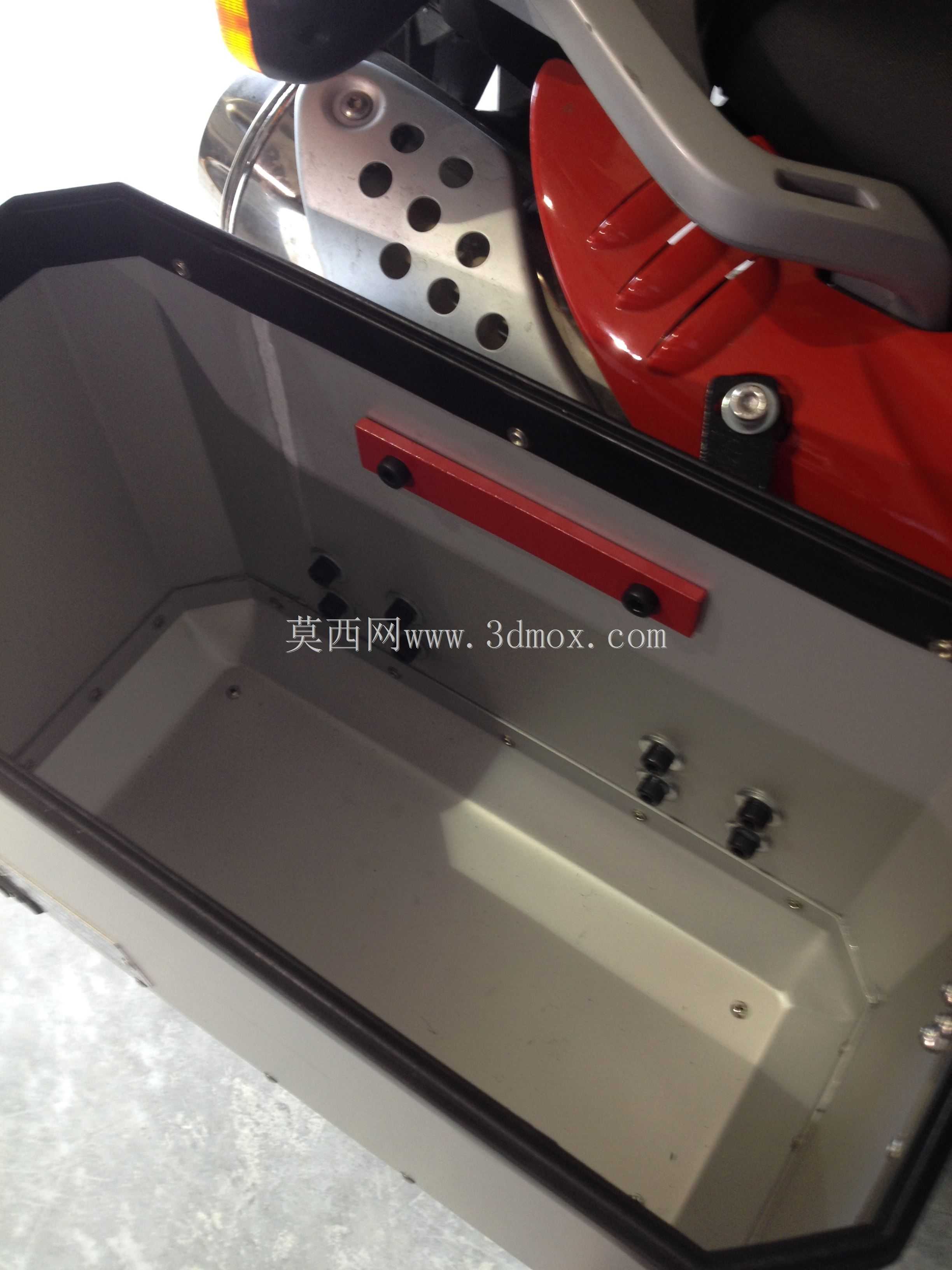

　　所有连接都依靠螺钉的夹紧力固定，后期拆除也不会在车架上留下不可逆的加工痕迹，适合临时改装长途出行使用，日常通勤不需要挂载行李时可以快速拆除，不会影响车辆的通过性与外观完整性。结构细节上，每个支座的挂载面都设计了两个凸起的定位销，对应边箱或者行李架上的定位孔，装配时可以先通过定位销预固定构件，再拧紧安装螺钉，单人操作也能完成装配，不需要额外托举重物对位；螺钉安装位置都做了沉孔设计，M8螺钉拧紧后头部完全沉入构件表面，不会突出在外剐蹭行李或者骑行者的衣物，沉孔深度刚好容纳标准内六角螺钉的头部厚度，不会因为沉孔过深导致螺钉啮合长度不足，也不会因为沉孔过浅导致螺钉头突出。
