适配卡车前接器的车载绞盘结构设计

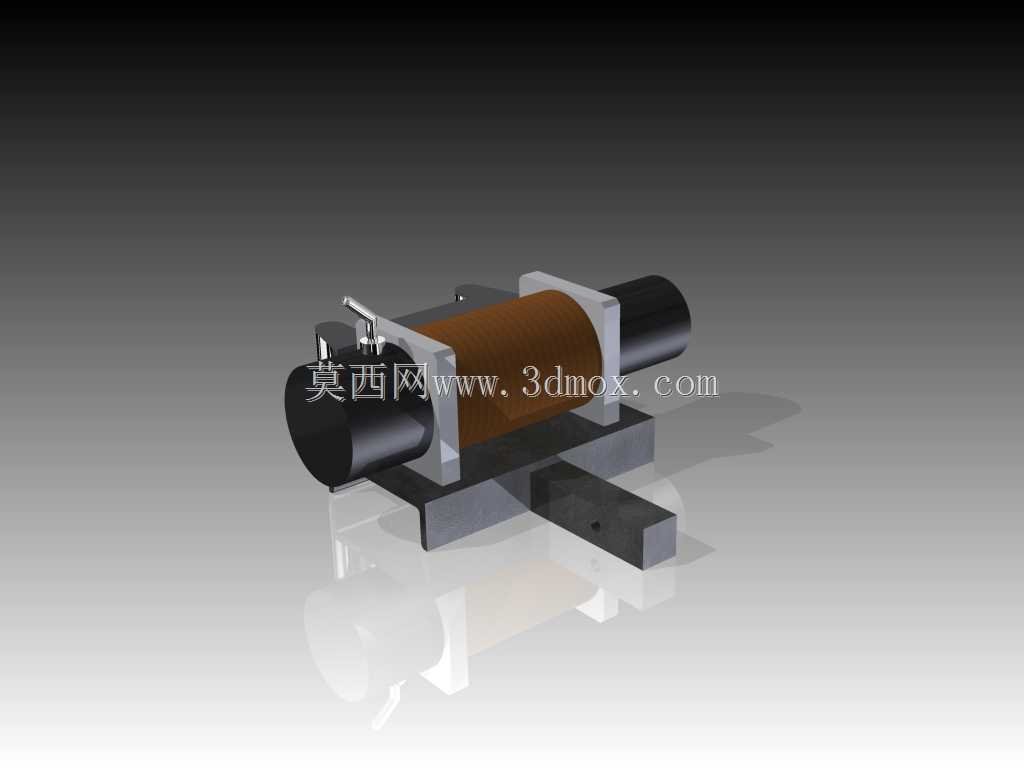

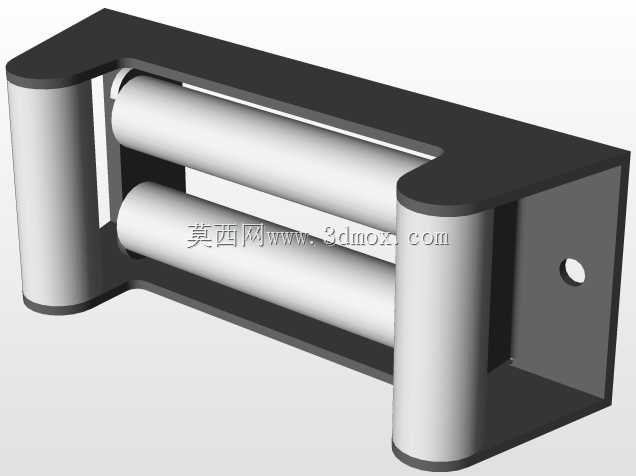

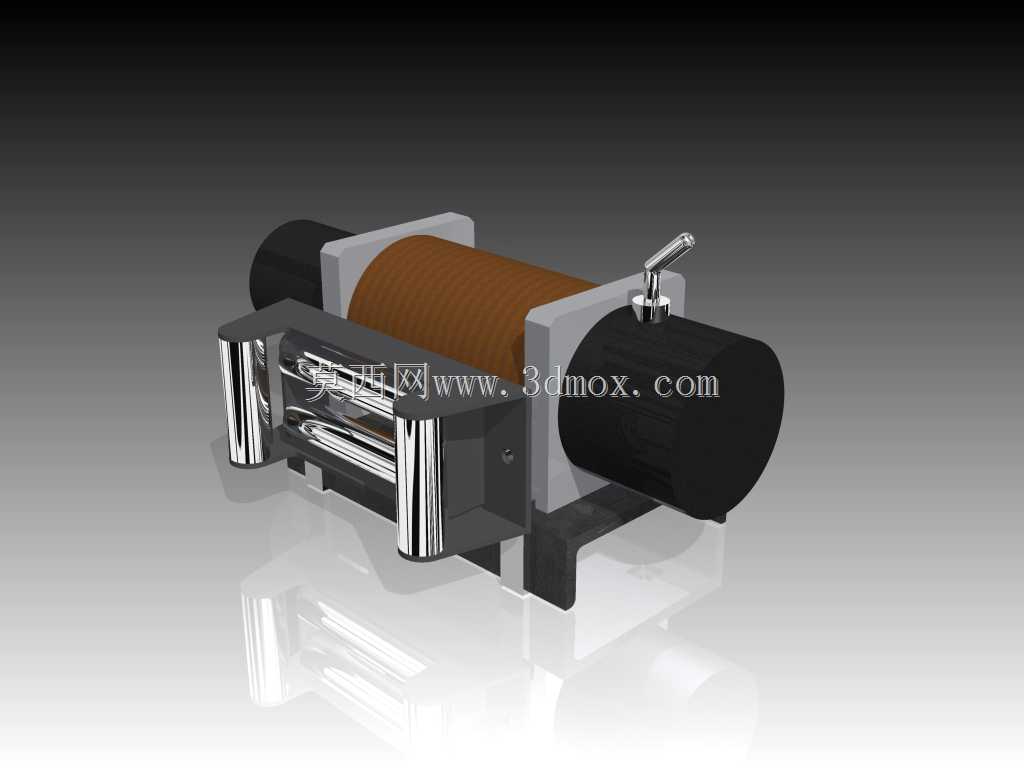

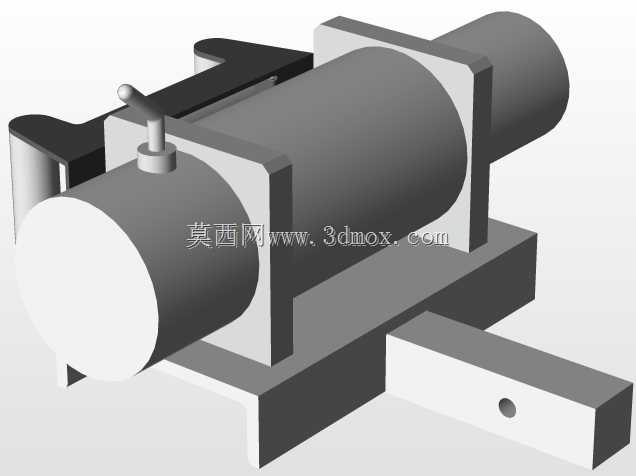

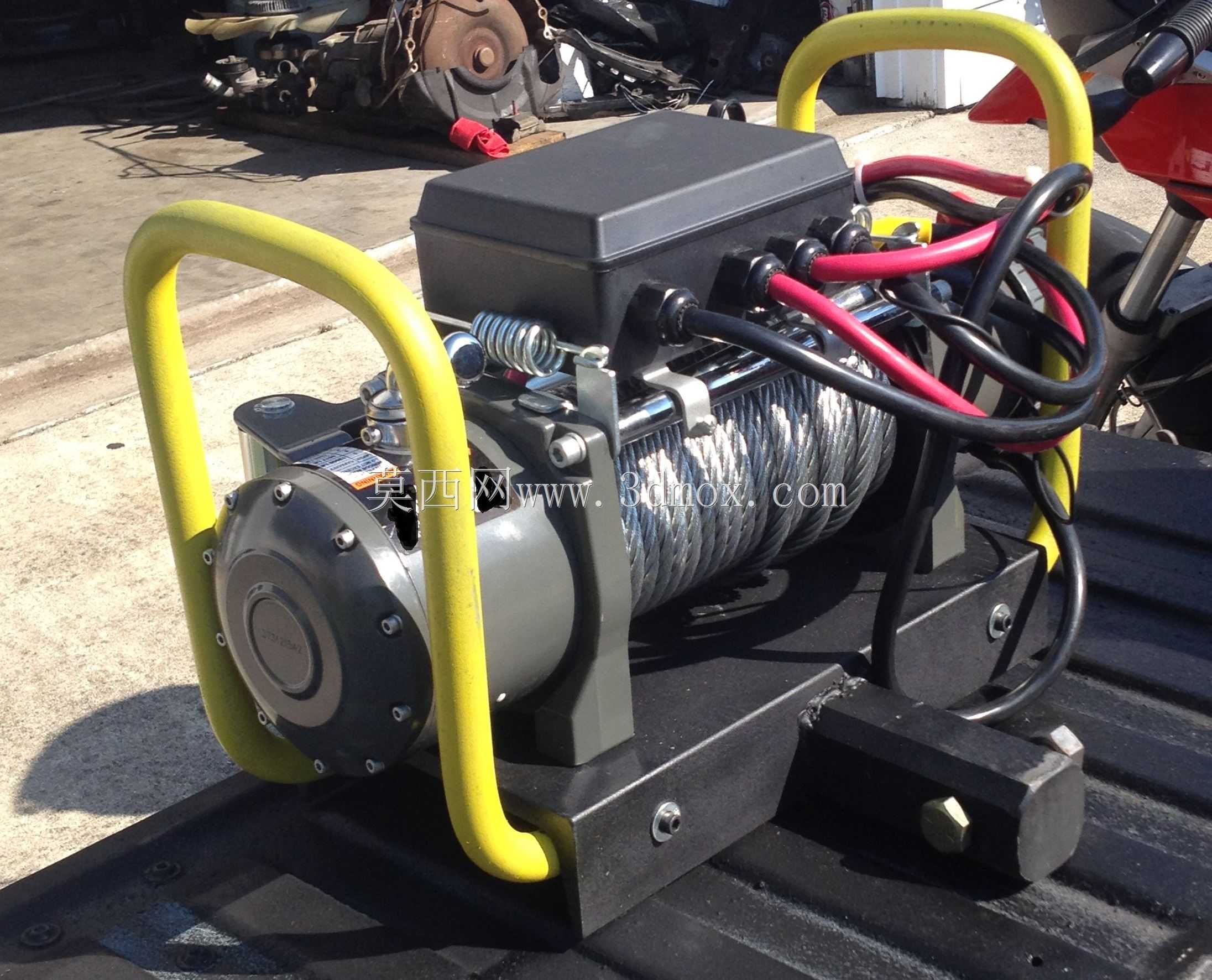

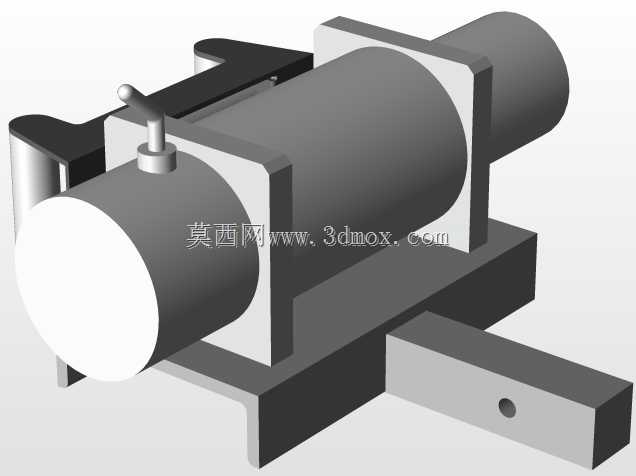

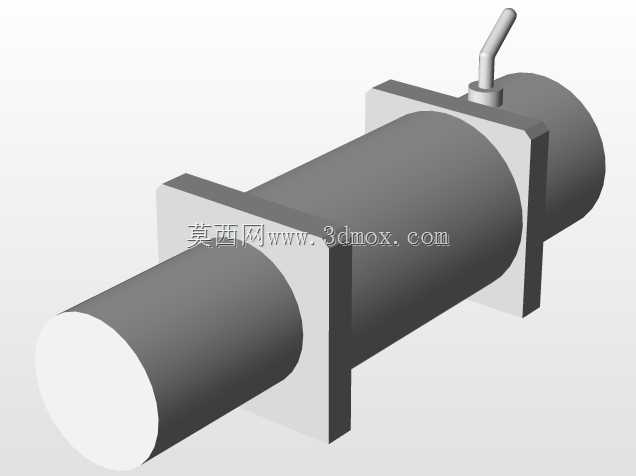

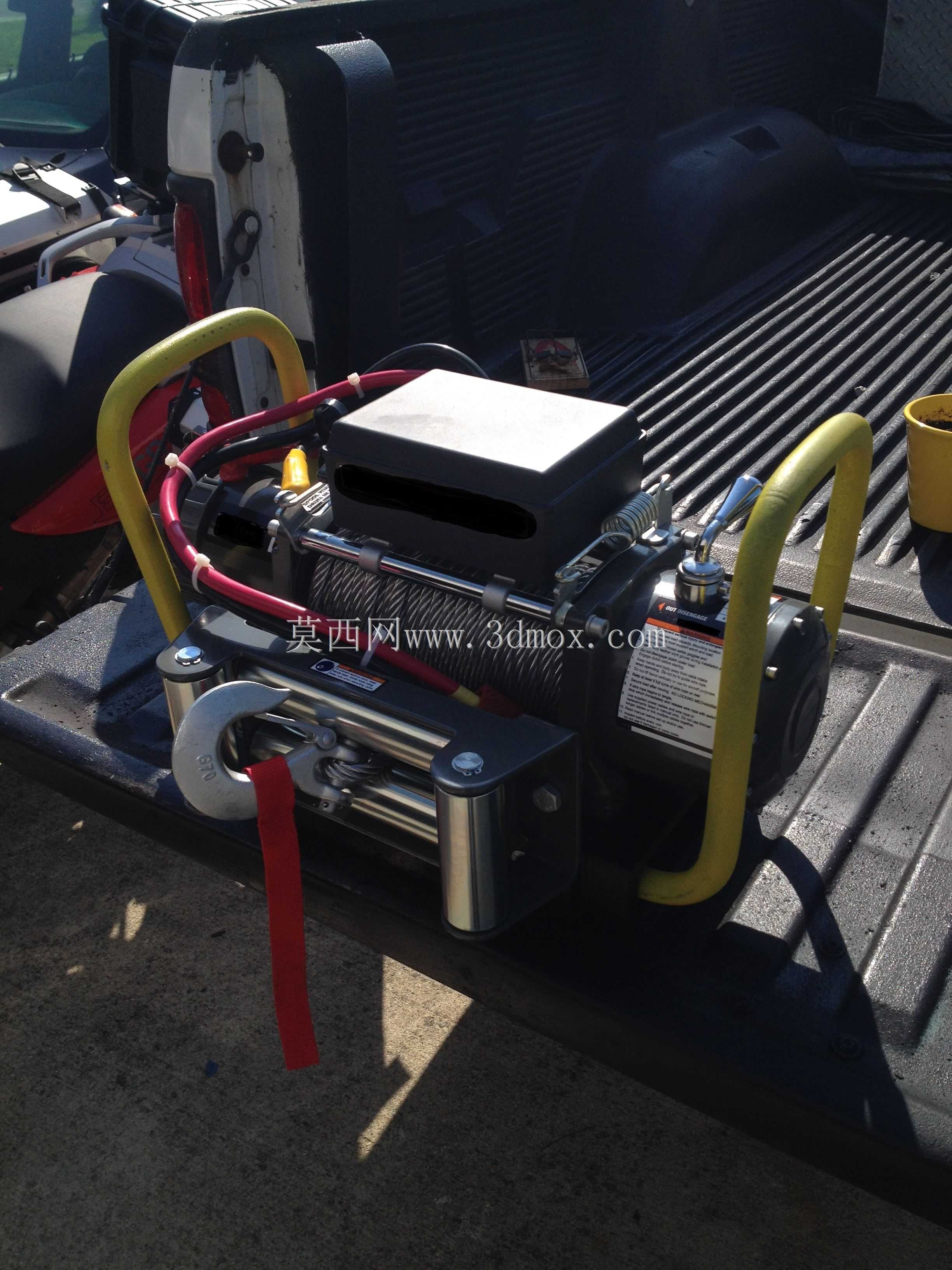

这款车载绞盘结构主要面向越野卡车、户外作业皮卡的车载加装场景，核心用于车辆在泥泞、陡坡、陷坑等复杂非铺装路面的自救脱困，也可在户外作业场景中完成小型重物的拖拽、移位作业，是户外越野、工程抢险、林区作业等场景下的实用配套装置。该绞盘整体采用卧式紧凑布局，核心由卷筒组件、驱动单元、导向架、安装基座以及操作手柄几部分构成，卷筒表面做防滑滚花处理，可保证牵引钢缆在收放过程中排列整齐，避免出现乱绳、卡绳的问题，两侧的镀铬导向辊能够在钢缆偏角牵引时减少缆绳磨损，延长钢缆的使用寿命。设计之初充分考虑了卡车前接器的安装边界，整体基座的安装孔位完全匹配卡车前防撞梁内置的接收器尺寸，不需要对原车结构做额外打孔改装，可直接完成快装固定，整体外廓尺寸控制在可嵌入前接器预留空间的范围内，不会超出车头前部过多影响车辆接近角，也不会遮挡原车灯光与进气格栅。驱动单元采用侧置布局，与卷筒之间通过减速结构传递扭矩，能够输出足够的拖拽牵引力，可满足整备质量一吨级别的车辆脱困拖拽需求，侧置的操作手柄可控制绞盘的收放与锁止，操作位置避开了钢缆牵引的危险区域，保障操作时的人员安全。设计过程中优先考虑了结构强度与实用性，基座采用加厚板材做弯折焊接成型，承力部位做了加强筋处理，可承受满载牵引时的冲击力，避免结构变形失效，两侧的防护架既可以对卷筒形成防护，避免行驶中飞溅的碎石磕碰卷筒与钢缆，也可作为钢缆导出的辅助限位结构。考虑到实际使用中可能出现的重载牵引工况，所有承力连接部位都做了圆角过渡处理，减少应力集中带来的结构断裂风险，整体结构没有冗余的装饰性设计，所有外形结构都服务于功能需求，外露的金属部件做了防锈镀层处理，可适应户外多雨、多尘的复杂使用环境，在完成核心功能设计的基础上，额外在基座两侧增设了辅助把手，既方便绞盘的搬运与安装对位，也可在钢缆收放时作为临时的辅助固定点位，方便操作人员整理缆绳。
