Arduino Mega开源开发板精细三维建模

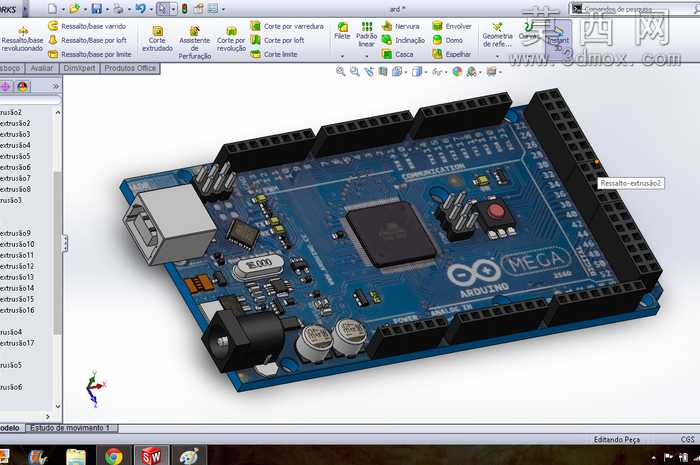

本作品为Arduino Mega开源开发板的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自底向上的装配体设计思路，先逐一完成所有独立零部件的建模工作，再按照实际硬件的装配关系完成整体组装。建模阶段首先对开发板的PCB基板进行轮廓绘制，精准还原基板的外形尺寸、安装孔位、边缘倒角等细节，基板上的丝印层标识也通过草图纹理映射的方式进行还原，保证外观与实物一致。针对板载的各类电子元器件，建模时做了精细化区分：USB接口部分还原了金属外壳的卡扣结构、内部胶芯的引脚排布，金属外壳做了磨砂金属材质的参数调整，模拟真实接口的金属质感；电源接口部分还原了圆柱形插座的内部弹片结构、外部塑料外壳的防滑纹理，材质上区分了黑色阻燃塑料与内部金属导电件的质感差异。板载的排针排母结构，逐一还原每一根插针的圆柱形态、塑料基座的卡槽结构，所有排针的间距严格按照实物的2.54mm标准间距设置，保证装配精度。电容类元件区分了铝电解电容的圆柱形铝壳、顶部的防爆刻痕、侧面的参数标识纹理，以及陶瓷电容的长方体陶瓷本体、金属端电极的不同材质表现；芯片类元件还原了贴片芯片的引脚形态、表面激光刻印的型号标识，主控制芯片的散热焊盘也做了细节还原。晶振元件还原了金属封装的外壳、表面的频率标识。整体装配阶段严格对齐实物的元件布局，所有元件的安装位置、高度差都与实物保持一致，避免出现元件穿模、位置偏移的问题。渲染阶段采用工作室光照环境，调整不同材质的反射率、粗糙度参数：PCB基板采用哑光绿色阻焊材质，金属元件采用略带反射的金属材质，塑料接插件采用半哑光的工程塑料材质，最终渲染效果可以清晰展示开发板的整体布局、元件细节，完整还原了Arduino Mega开发板的真实外观与结构特征，可用于开源硬件项目的展示、结构适配验证、教学演示等场景。
