双翘滑板运动器材三维结构设计

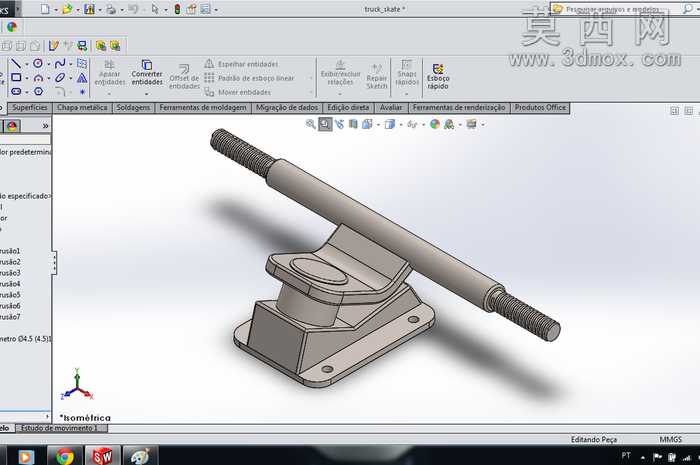

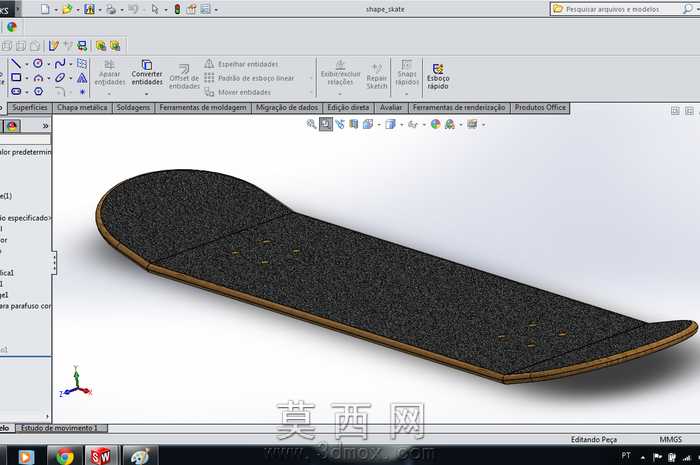

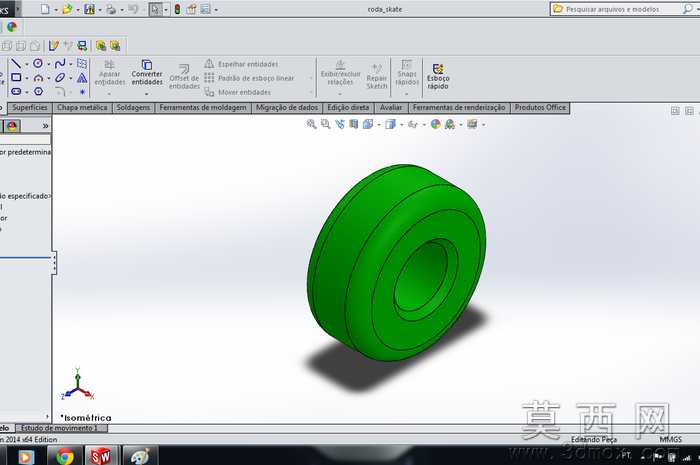

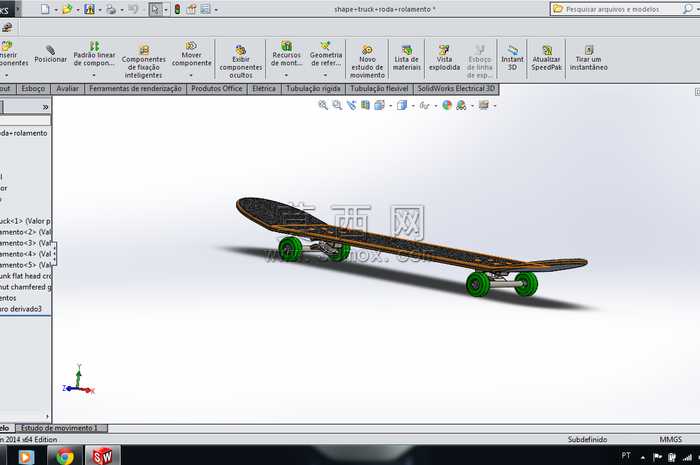

本作品为双翘滑板的三维参数化建模成果，建模过程依托SolidWorks平台完成全流程设计，整体还原了街头滑板的经典结构形态。建模初期先梳理滑板的核心组成逻辑，将整体拆分为板面、砂纸层、支架桥、轮组、轴销紧固件五大模块，采用自顶向下的装配设计思路，先绘制整体轮廓骨架草图，确定滑板的总长度、板头板尾翘起角度、轮距、板面弧度等核心参数，再逐一对各零部件进行精细化建模。板面部分采用多层复合结构的曲面建模方式，通过放样曲面命令勾勒出板面中间微凹、两端对称上翘的流畅弧度，还原脚窝区域的贴合曲面，保证后续渲染时能体现板面的层压木质质感；板面上方的砂纸层采用薄实体拉伸配合表面纹理贴图实现，还原磨砂防滑的表面特性。支架桥部分作为连接板面与轮组的核心受力结构，建模时拆分了主桥钉、桥座、PU避震垫、侧螺母等细小零件，通过装配约束还原支架的转向活动结构，对桥体的金属铸造圆角、安装孔位都做了1:1的细节还原，保证结构的合理性。轮组部分包含四个高弹滑轮与内置轴承，轮子采用回转命令建模，还原轮面的微弧接触面与轮毂的安装卡位，轴承部分还原了内外圈、滚珠保持架的细节结构，保证轮组转动结构的逻辑通顺。材质渲染阶段，板面赋予深色木纹层压材质，边缘添加封边的橙色装饰线条，砂纸层赋予粗磨砂质感的深灰色材质，支架桥赋予哑光金属铝合金材质，轮子赋予半透明亮绿色聚氨酯材质，添加地面接触阴影与环境反射效果，让整体渲染效果贴近真实滑板的视觉质感。建模过程中对所有配合面做了干涉检查，保证各零部件装配后无结构冲突，板头板尾的翘起角度符合专业双翘滑板的设计参数，轮组与支架的连接位置预留了足够的转动间隙，整体模型既还原了滑板的外观形态，也完整呈现了内部的装配结构逻辑，可用于运动器材结构展示、相关设计参考等场景。
