DoNothing手动操作趣味机械结构

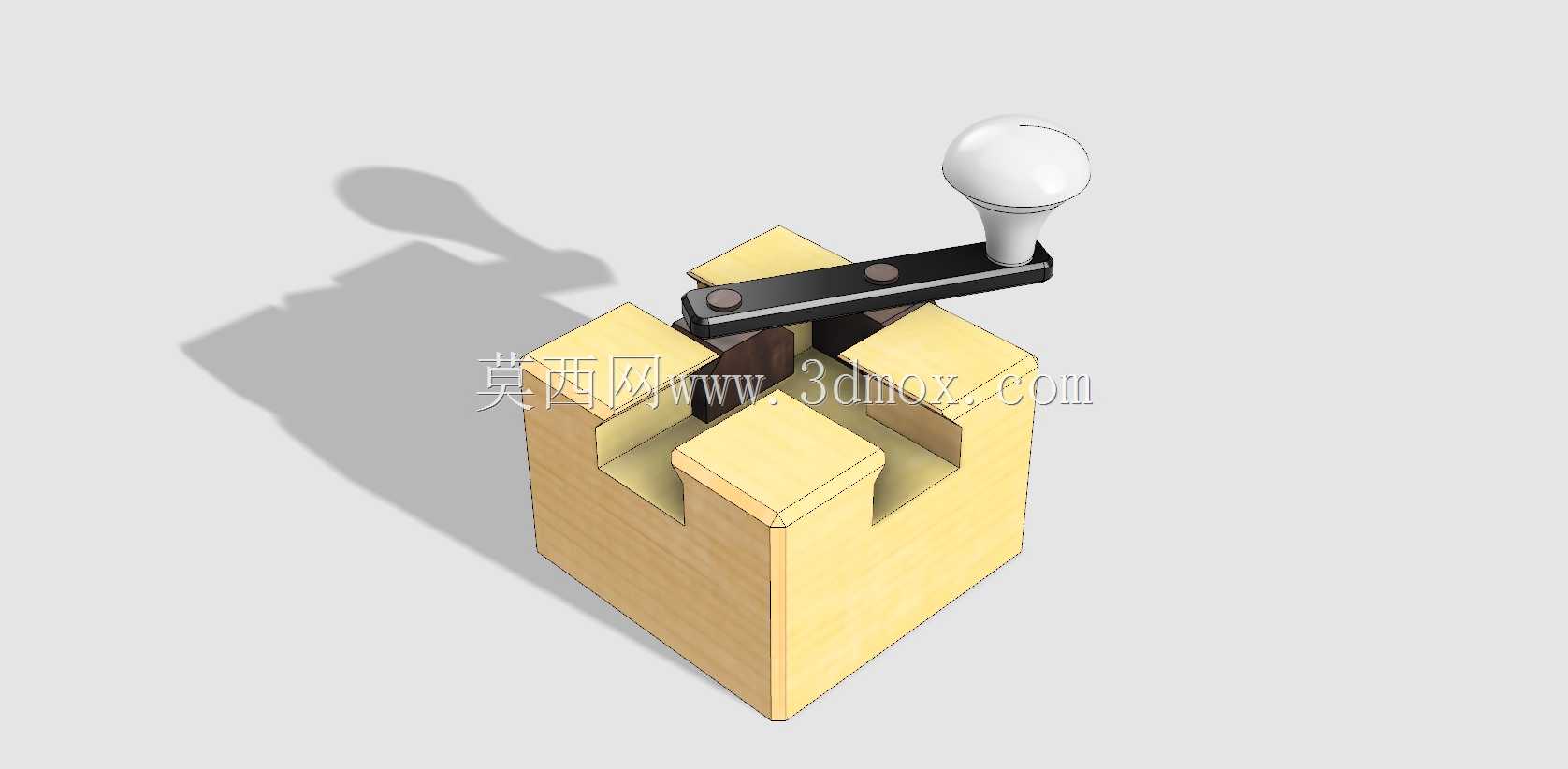

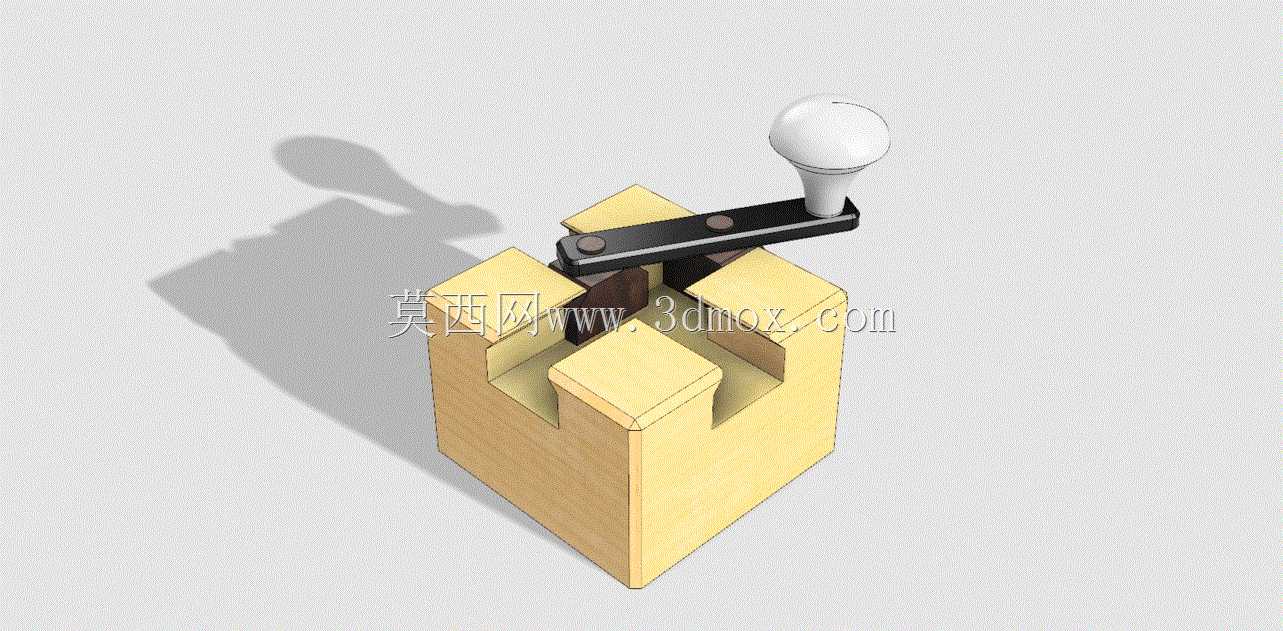

　　这款手动操作的趣味机械结构，核心定位是机械原理教学演示与结构认知教具，在中职、高中的通用技术、机械制图课堂上，是帮助学生理解空间运动副、手动操作机构逻辑的具象载体，也可作为机械爱好者的桌面趣味摆件，直观展示简单连杆与滑块类结构的运动配合逻辑。从结构设计逻辑来看，整体采用方块式基座作为承载主体，基座开设对称的导向槽结构，槽体的截面尺寸经过适配设计，刚好容纳操作臂的运动行程，不会出现卡滞或窜动余量过大的问题。操作端采用球形握柄，握柄的曲面弧度贴合人手握持的发力习惯，手动扳动时的施力角度经过优化，不需要过大的操作力即可带动整个机构完成动作，操作臂与基座之间采用销轴铰接，铰接处的配合间隙控制在合理范围，既保证转动灵活，

　　又不会出现旷量过大导致的结构晃动。基座的外形采用规整的立方体构型，整体外轮廓尺寸适配桌面摆放需求，不需要额外的安装固定结构，直接放置在平整台面即可完成操作演示，安装边界没有突出的尖锐结构，所有棱边都做了小尺寸的倒角处理，避免教学演示过程中出现划伤风险。从功能特性上看，该结构没有额外的动力输入，完全依靠手动扳动摇杆完成整套动作，运动过程中操作臂带动基座内部的滑块沿导向槽做往复位移，整套运动轨迹没有实际的生产加工输出，核心作用是将平面图纸上的机构运动简图转化为可触摸、可操作的实体结构，帮助学习者理解铰接点的运动轨迹、滑动副的配合要求、手动操作机构的人机工程设计要点。在实际教学场景中，这类结构可以帮助学生快速建立三维空间的机构运动认知，

　　对照实体结构可以更清晰地理解机械制图中剖视图、装配图的表达逻辑，理解不同零件之间的装配约束关系——比如铰接销轴的轴向定位方式、导向槽与滑块的配合公差选择、操作臂的长度设计对操作力的影响。设计过程中，整体结构的零件数量做了精简，没有多余的冗余零件，所有零件都采用常见的机加工或3D打印即可完成制作，零件的工艺性良好，没有特殊的复杂曲面或难以加工的结构，学生在完成制图课程作业时，可以参照这类结构的设计思路，从功能需求出发，先确定核心的运动轨迹，再反向推导每个零件的结构尺寸，验证装配干涉问题，最终完成整套结构的设计。从结构细节来看，操作臂的截面采用矩形构型，保证足够的抗弯强度，扳动过程中不会出现明显的形变，

　　球形握柄与操作臂之间采用螺纹连接固定，方便拆装更换，基座的导向槽深度经过计算，保证滑块在整个运动行程中都不会脱出槽体，运动过程的起止位置都有自然的限位，不需要额外添加限位零件，靠结构本身的构型即可实现行程限位。这类看似无实际生产功能的趣味机械结构，其实是机械入门学习阶段非常好的练习载体，它涵盖了机械结构设计最基础的几个核心点：运动副的选型、配合公差的设定、人机操作的适配、零件工艺性的考量、装配关系的梳理，没有复杂的电控或液压元件，完全依靠纯机械结构实现运动传递，对于刚接触机械设计的学习者来说，拆解、复刻这类结构，能够快速掌握三维建模中装配约束的使用方法，理解工程图中尺寸标注、公差配合的实际意义，避免只会对着图纸画三维模型、却不理解结构实际运动逻辑的问题。在日常的结构设计练习中，这类小型手动机构也常被用来验证空间运动轨迹，比如调整操作臂的铰接点位置、改变导向槽的角度，就可以得到不同的滑块运动行程和操作力特性，是非常低成本的机构原理验证载体，不需要复杂的加工设备，借助桌面级3D打印设备就可以快速制作样件，手动验证运动逻辑是否符合设计预期，再将验证后的结构逻辑应用到实际的生产设备设计中。
