印刷车间堆叠式大尺寸打印纸卷承托支架

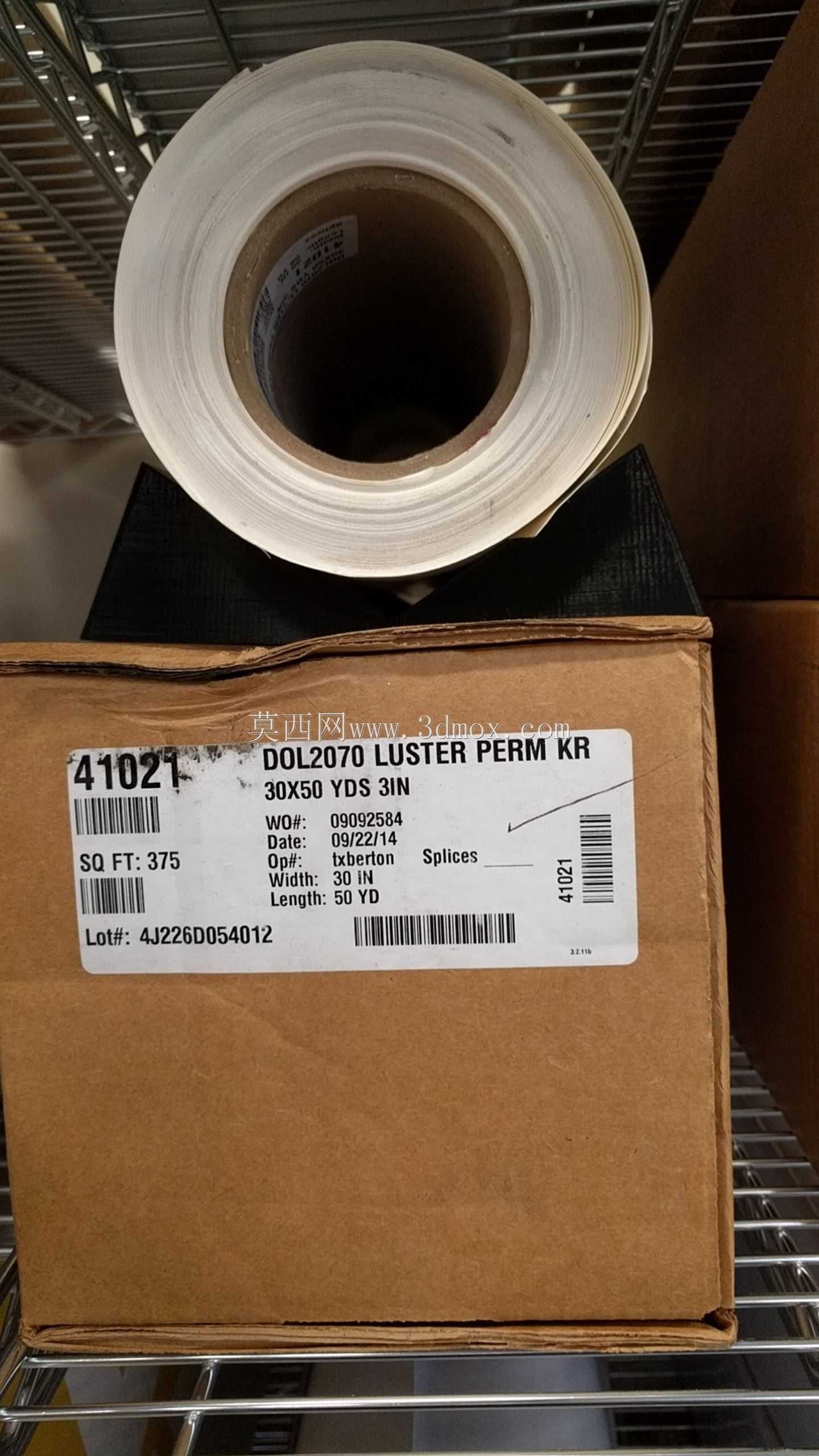

　　在中小规模商业印刷生产场景中，大宽幅打印纸卷的存放始终是车间现场管理的共性痛点：常规商用打印纸卷单卷重量可达数十公斤，幅宽覆盖18英寸至48英寸区间，传统落地堆放的方式不仅容易造成纸卷端面磕碰、表层纸张褶皱报废，还会占用大量车间通道空间，取用不同规格纸卷时需要反复挪移堆叠的物料，既增加一线操作人员的劳动强度，也存在纸卷滚落的安全隐患。这款纸卷承托支架正是针对这类现场痛点开发的专用承载结构，核心解决大重量纸卷的立式存放、堆叠收纳与快速取用问题。

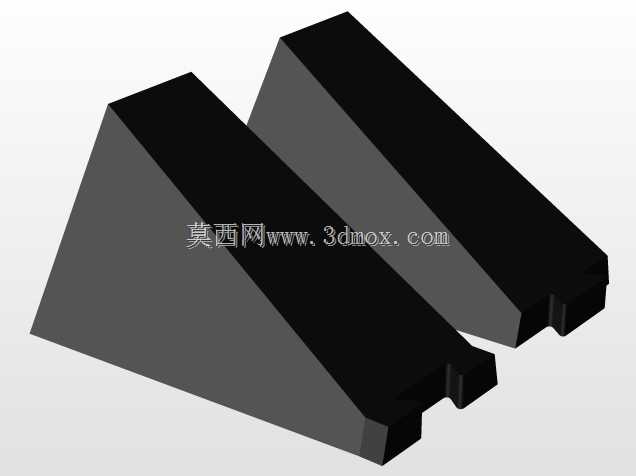

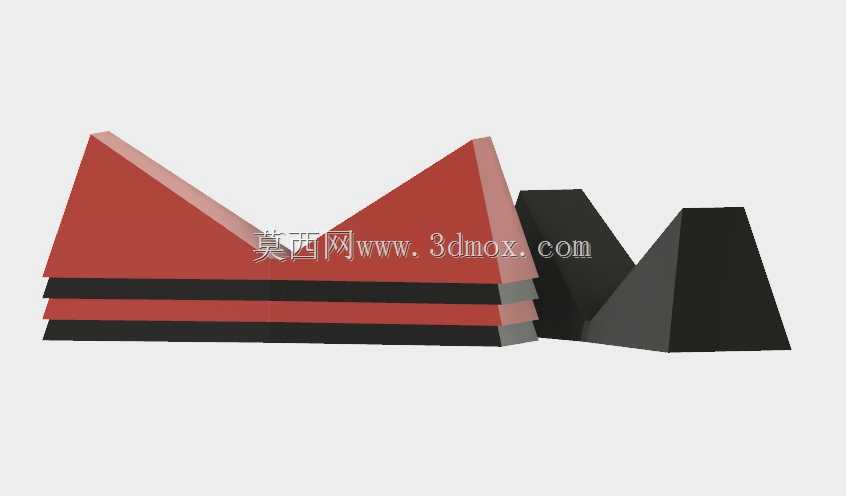

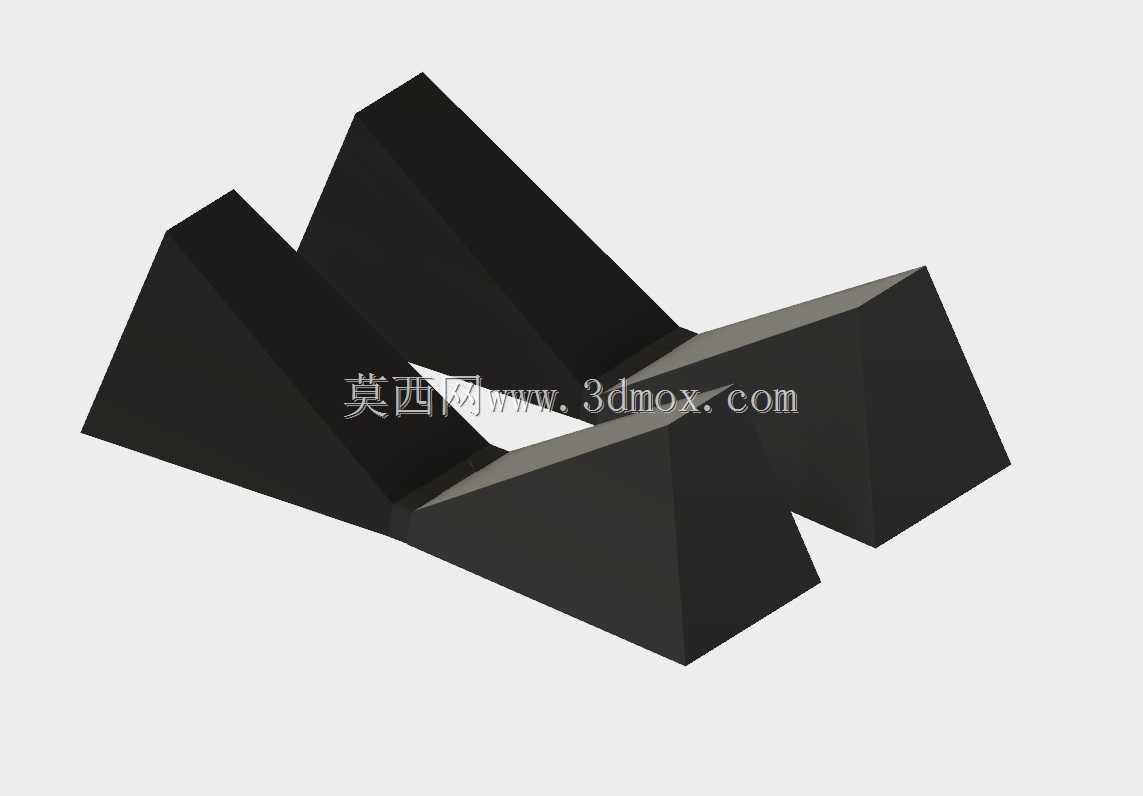

　　从功能特性来看，该支架采用分体式咬合结构设计，单组支架由两个对称的楔形承托单元组成，无需额外紧固件即可完成组合装配，两个单元通过接触面的嵌合结构实现定位，承托满载纸卷时不会出现横向滑移或分离。楔形的内侧轮廓刚好贴合纸卷的圆柱曲面，接触区域做了大圆角过渡处理，避免硬边挤压造成纸卷边缘压痕，支架底部设置了水平支撑边，放置在地面时可保持自身稳定，不会因纸卷放置时的冲击力发生侧翻。支架的顶面设计了与底部轮廓完全匹配的堆叠定位结构，闲置状态下可将多组支架逐层叠放，占用的仓储空间仅为单组支架的投影面积，满载存放纸卷时，也可将放置了纸卷的支架逐层堆叠，每层支架的承重结构直接将载荷传递至地面，不会对下层纸卷造成额外压力，充分利用车间垂直空间。

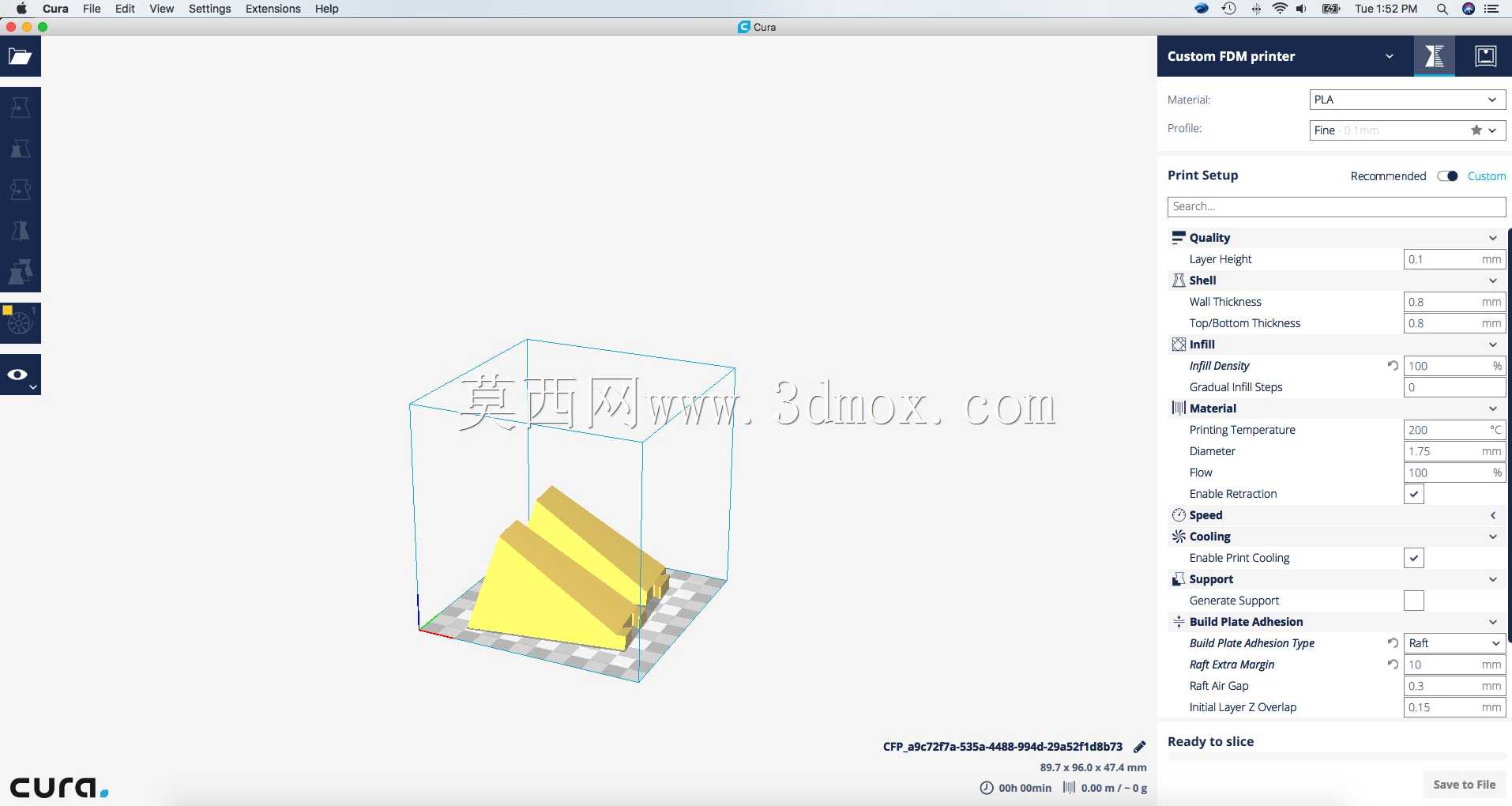

　　设计思路上完全围绕3D打印快速制造的场景做适配，整体结构无复杂内腔、无悬空支撑结构，采用FDM工艺打印时无需添加支撑材料，打印完成后仅需去除少量层纹即可直接投入使用。结构壁厚做了等厚优化，打印过程中不会出现局部积料或冷却不均导致的翘曲变形，针对不同尺寸的纸卷，可通过等比例缩放模型调整支架的整体尺寸，缩放比例在50%至100%区间内时，结构的承重性能与咬合定位精度不会受到影响，可适配从桌面级打印小纸卷到工业印刷大纸卷的全尺寸规格。材料选择上适配常规PLA耗材，在常规车间温湿度环境下，PLA材质的刚性足以承载满载纸卷的重量，长期使用不会出现蠕变变形。

　　安装与使用的边界条件方面，单组支架展开后的占地面积仅略大于所承托纸卷的端面直径，放置时无需在地面打孔固定，也无需依托墙面或其他设备，可独立放置在印刷设备旁的空余区域，操作人员更换纸卷时可直接从支架上取放，无需弯腰挪移地面堆放的纸卷。支架的外侧斜面做了防滑纹理处理，堆叠时上层支架与下层支架的接触面摩擦力足够，即使受到车间内周转车的轻微碰撞也不会出现滑落。针对印刷车间常见的多规格纸卷混放场景，可通过打印不同颜色的支架区分不同克重、不同材质的纸卷，无需额外粘贴标识即可快速识别取用，进一步提升换卷作业效率。

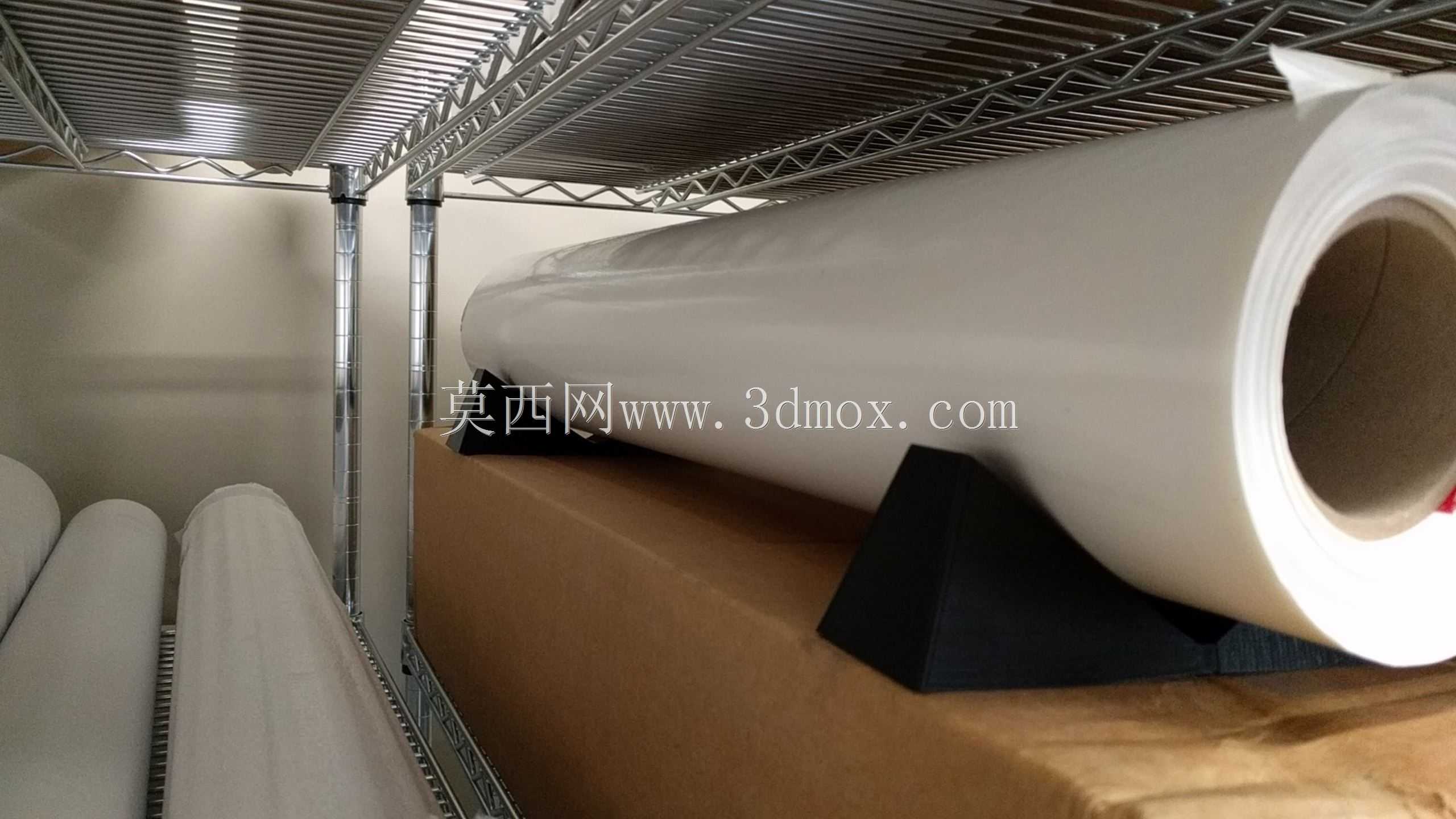

　　实际使用过程中，该支架可有效避免纸卷直接接触地面造成的受潮、沾污问题，承托结构将纸卷抬离地面一定高度，车间日常清扫地面时的积水、灰尘不会接触到纸卷表层，减少纸张浪费。对于同时运营多台印刷设备的车间，可根据设备的耗材使用需求，在每台设备旁配置对应数量的支架，将常用规格的纸卷预先放置在支架上，换卷时无需从远端仓储区域搬运物料，缩短设备停机等待时间。结构本身无活动零部件，长期使用无需维护，即使出现局部损坏，也可快速重新打印替换单个承托单元，无需整体更换，大幅降低车间耗材存储的配套成本。
