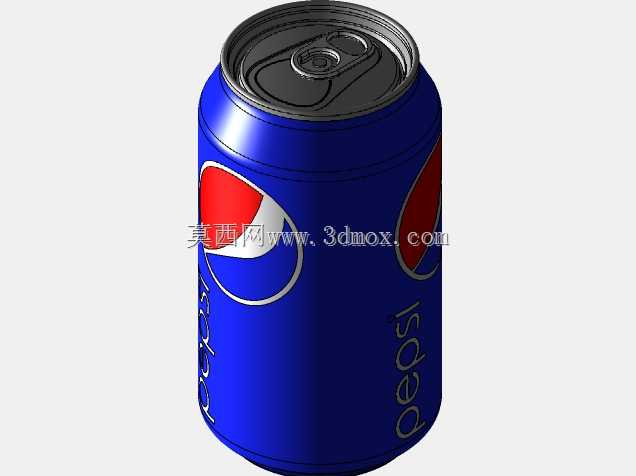

百事可乐易拉罐外观结构三维建模

　　日常快消品流通领域里，金属易拉罐是碳酸饮料封装的核心载体，这类薄壁金属容器的结构设计，直接关系到内容物的密封保压性能、运输堆叠可靠性、终端开启便捷性，也是快消品包装结构设计、灌装生产线适配调试环节经常需要参考的典型构件。做这个罐体建模的时候，最先要锚定的是实际量产罐体的尺寸边界，常规330ml碳酸饮料易拉罐的总高度控制在115mm左右，罐身最大外径66mm，罐口卷边后的内径52mm，这些尺寸不是随意给定的，要匹配现有高速灌装线的卡瓶位、旋盖头、输送导轨的通用参数，要是尺寸偏差超过0.5mm，就可能在灌装环节出现卡罐、漏液的问题。

　　建模过程里最先处理的是罐身的薄壁结构，罐体采用0.28mm厚度的马口铁基材，成型后做内涂层防腐蚀处理，罐身不是直筒结构，靠近上下两端的位置都做了收腰过渡，一方面是提升罐体的径向抗挤压能力，毕竟碳酸饮料内部有0.3-0.4MPa的饱和二氧化碳压力，直筒结构在受外力挤压的时候很容易出现失稳瘪罐，带微弧过渡的罐身可以把局部受力均匀分散到整个侧壁，另一方面收腰结构也能提升终端握持的手感，避免光滑金属表面沾冷凝水的时候打滑。罐身的曲面印刷区域做了贴合弧面的纹理映射，还原品牌标识的实际印刷位置，这部分建模的时候要注意图案的拉伸变形控制，因为罐身是回转曲面，平面图案映射到弧面的时候，靠近上下收边的位置如果不做预变形处理，实际印刷出来的标识会出现拉伸畸变。

　　罐顶的易开盖结构是建模的重点细节，首先是卷边密封结构，罐身顶部和盖体的卷边是五层咬合的结构，内部填充密封胶，这部分的尺寸公差要求控制在0.1mm以内，否则会出现密封失效漏液的问题。拉环和铆钉的连接结构要还原实际的铆接间隙，拉环的启破力设计在15-25N之间，既不能太松导致运输过程中误开启，也不能太紧让消费者难以拉开，建模的时候预留了拉环转动的自由度空间，刻痕线的深度控制在盖体厚度的二分之一，保证开启的时候刻痕能顺利断裂，同时不会在未开启状态下出现压力泄漏。罐顶的凹陷加强筋结构，是为了提升罐顶的抗压能力，避免堆叠的时候上层罐体的压力把罐顶压变形，常规堆叠场景下，单罐要能承受至少500N的轴向压力，也就是可以堆叠十层以上的整箱货品不出现变形。

　　罐底的结构同样做了针对性设计，不是平底结构，而是带内凹的拱形结构，这种结构一方面可以平衡内部碳酸饮料的压力，把内部压力转化为对罐底边缘的支撑力，提升罐体放置的稳定性，另一方面内凹结构可以在罐内压力出现异常升高的时候，先向外凸出泄压，避免罐体直接爆裂。罐底的边缘卷边做了圆弧过渡，避免刮伤接触面，同时保证罐体在平面放置的时候接触均匀，不会出现放置不稳晃荡的问题。

　　从实际应用场景来说，这个模型可以用于快消品包装结构的方案验证，比如新罐型开发的时候，可以先通过三维模型做结构受力仿真，测试不同壁厚、不同弧度下的罐体抗压能力、抗跌落性能，减少开模试错的成本；也可以用于灌装生产线的调试仿真，模拟罐体在输送、清洗、灌装、封盖、检测环节的运动姿态，排查生产线的结构干涉点；还可以用于终端陈列道具的设计参考，比如超市的货架陈列架、冷藏展示柜的卡位设计，都需要匹配罐体的精确外形尺寸，避免出现卡位过紧放不进去、或者过松导致罐体倾倒的问题。

　　建模过程中所有的圆角过渡都做了还原，没有出现尖锐的棱边，因为实际量产的金属罐体都是冷冲压成型，所有的转角位置都必须有工艺圆角，否则冲压过程中会出现应力集中导致板材开裂，比如罐身和罐底过渡位置的R角控制在3mm，罐顶卷边位置的R角控制在1.5mm，这些工艺圆角的参数都是匹配现有冲压模具的通用参数，要是建模的时候忽略这些圆角，做出来的模型就没有实际生产参考价值。另外罐体的表面质感做了金属漆面的还原，蓝色的罐体漆面是高光耐刮的食品级涂料，表面粗糙度控制在Ra0.8以下，既有足够的金属光泽提升品牌质感，也能在运输过程中减少摩擦掉漆的问题。
