伯恩斯10k锥形音频电位计三维结构设计

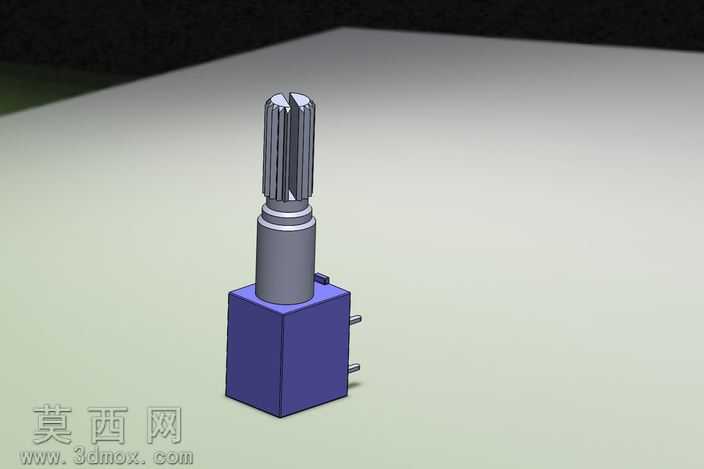

本作品为伯恩斯品牌锥形10k音频电位计的三维建模成果，建模过程依托SolidWorks平台完成，整体遵循实物1:1比例还原，完整复现了该款少见配置电位计的全部结构细节。建模阶段首先从基座部分入手，采用实体拉伸命令构建方形绝缘基座主体，对基座边角做微小倒圆角处理，还原实物注塑外壳的工艺特征，基座侧面预留的引脚安装位通过切除拉伸命令精准定位，引脚部分采用薄壁拉伸特征制作，还原金属引脚的平直形态与安装角度。中部的轴套部分采用回转体建模思路，通过旋转凸台命令生成阶梯状轴套结构，对轴套表面的防滑滚花细节，采用圆周阵列的方式生成均匀分布的竖向凹槽，还原金属轴套的表面质感，轴套与基座的衔接位置做了精准的配合间隙设计，还原实物装配后的贴合状态。上部的调节轴部分同样采用旋转命令生成主体，轴顶端的一字调节槽通过切除拉伸完成，槽口边缘做微小倒角处理，还原实物调节端的加工特征，轴身的多段阶梯结构严格匹配实物尺寸，保证各段直径、长度参数与实物一致。材质渲染阶段，为基座部分赋予深蓝色哑光塑料材质，调整材质粗糙度参数还原注塑外壳的漫反射质感，轴套与调节轴部分赋予磨砂金属材质，调整金属度与反射参数，还原金属部件的亚光金属光泽，引脚部分赋予亮面金属材质，还原导电引脚的金属反光特性。场景搭建采用浅灰色哑光地面作为承载，添加柔和的环境漫反射光源，搭配主光源从斜上方照射，生成自然的软阴影，突出模型的结构层次与材质差异，避免生硬阴影遮挡结构细节。设计过程中重点还原该款锥形电位计的特有结构，区别于普通线性电位计的阻尼结构设计，在轴套内部预留了锥形阻尼腔的结构空间，完整对应音频电位计的调节手感特性，所有部件的装配关系严格遵循实物装配逻辑，各部件之间无干涉、无错位，可直接用于电子设备结构装配验证、音频设备维修参考、电位计工作原理演示等场景，模型结构完整，细节还原度高，能够清晰展现该款少见配置音频电位计的全部外观与结构特征。
