锥形高流量空气滤清器结构设计

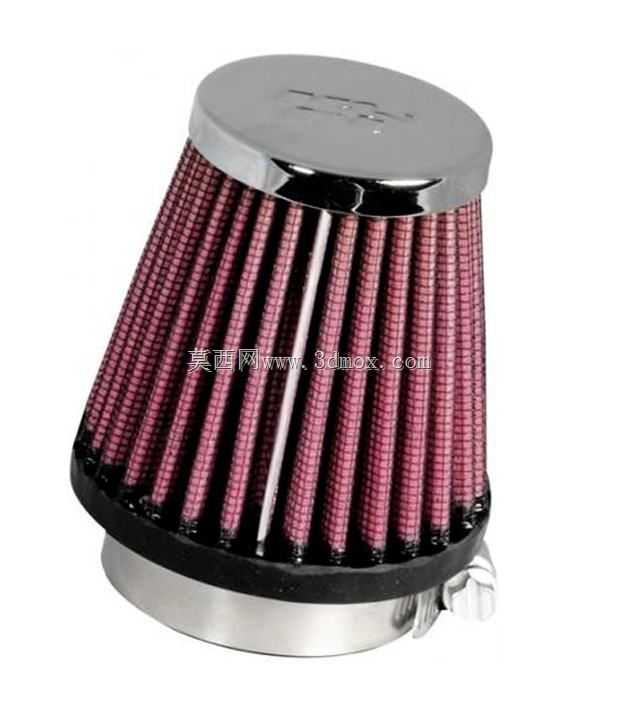

　　这款锥形空气滤清器的结构设计，核心围绕小排量动力单元的进气效率与过滤可靠性展开，适配小型内燃动力设备的进气端安装需求，常见于改装小型机车、通用动力汽油机、微型特种作业动力的进气系统中，承担进气杂质拦截、进气紊流梳理的核心作用。从实际工况适配来看，这类空滤的应用场景多集中在进气空间局促、对进气阻力有严格要求的动力单元上，相比传统圆筒形空滤，锥形结构可以在有限的安装投影面积内，拓展更大的有效过滤面积，同时兼顾进气气流的顺畅导向，避免进气道内出现局部涡流导致的充气效率下降。设计过程中首先要明确安装边界，底部的金属卡箍接口为标准圆柱对接结构，适配常见的小口径进气喉管，卡箍采用快锁式抱箍结构，安装时无需额外工装，

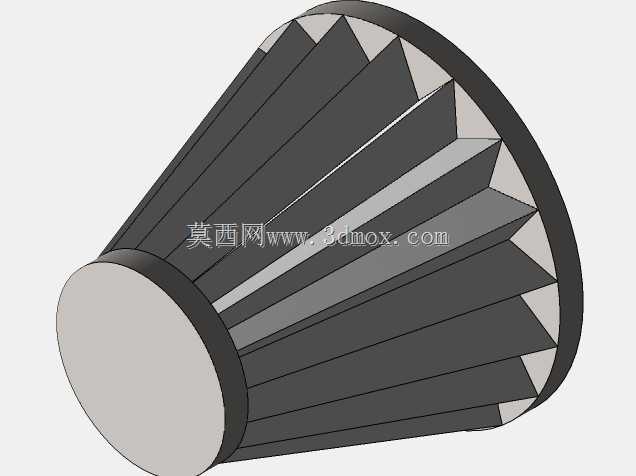

　　手动拧紧锁紧螺栓即可完成密封固定，接口处的橡胶密封层可以补偿安装面的微小形位公差，避免未经过滤的空气从装配缝隙漏入进气道。滤芯部分采用褶皱式滤材排布，滤材折叠后形成的等距褶皱沿锥面均匀分布，每一道褶皱的折深从底部到顶部随锥径变化做渐变调整，保证整个滤材表面的通气量均匀，不会出现局部滤材负荷过高、过早积尘堵塞的问题。上下端盖的设计兼顾密封与结构强度，顶部采用冲压金属端盖，表面做抛光镀铬处理，既可以阻挡顶部的异物直接冲击滤材，也能通过金属材质的刚性支撑，避免滤材在进气负压作用下出现顶部塌陷变形；底部的密封端座采用耐油橡胶与金属基座复合结构，橡胶部分直接贴合滤材的下端面，在装配后依靠端盖的压紧力形成周向密封，

　　金属基座则承担整个滤清器的安装定位作用，抱箍的铰接结构直接集成在基座侧面，减少额外的连接零件。从功能特性来看，这类锥形空滤的过滤精度可以满足通用动力设备的进气要求，能够拦截空气中直径超过10微米的沙尘、碎屑等杂质，避免杂质进入气缸造成活塞、缸壁的异常磨损；同时褶皱滤材的通气阻力远低于同尺寸的平面滤材，在高转速进气工况下，不会因为滤材阻力过大导致进气量不足，保证动力输出的响应速度。设计时需要重点考量滤材的折距参数，折距过小会导致相邻褶皱在进气负压下相互贴合，堵塞通气通道，折距过大则会浪费滤材布置空间，无法在有限的锥面内最大化过滤面积，经过实际工况验证，这类小尺寸锥形空滤的折距控制在3-4mm区间时，过滤面积与通气阻力的平衡表现最优。

　　另外，滤材的固定采用注胶密封工艺，滤材的上下两端与端盖的结合位置全部填充耐温密封胶，即使在发动机舱的高温环境下长期工作，密封胶也不会出现开裂、脱胶的问题，避免滤材与端盖之间出现漏灰的缝隙。外形尺寸方面，整体锥度控制在1:4左右，底部接口直径适配32mm-50mm区间的常见小排量动力进气喉管，整体高度控制在100mm-120mm区间，顶部端盖直径比底部接口直径大30%左右，这样的尺寸比例既可以保证足够的过滤面积，也不会因为锥度过大导致安装时与周边的车架、油箱等部件出现干涉。在实际选型匹配时，需要根据动力单元的排量计算所需的有效过滤面积，一般来说每100cc排量对应的有效过滤面积不小于120平方厘米，这款锥形空滤的褶皱展开后有效过滤面积可以达到600平方厘米以上，能够适配500cc以内的单缸内燃动力使用。另外，外部的金属防护网采用菱形网孔结构，网丝直径0.3mm，既可以阻挡较大的树叶、碎石直接冲击滤材，也不会对进气气流造成额外的阻挡，防护网与滤材之间保留1mm左右的间隙，避免滤材在负压变形时直接贴在防护网上堵塞通气孔。整个滤清器的重量控制在150g以内，不会对进气喉管造成额外的负重，避免动力运行时的振动导致喉管连接处出现疲劳开裂。
