航模用单缸活塞螺旋桨发动机结构设计

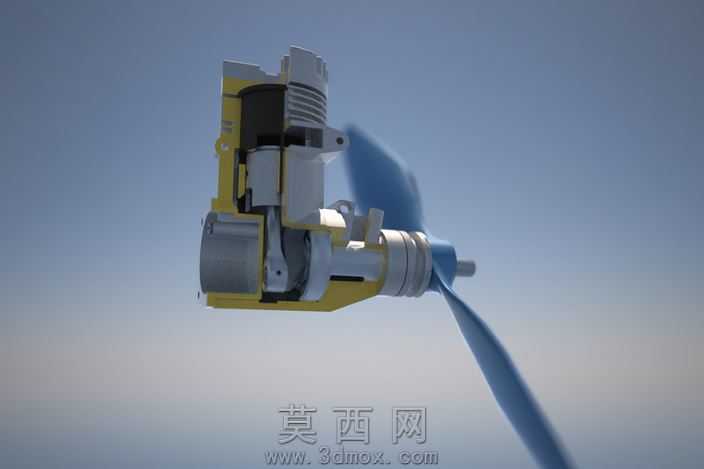

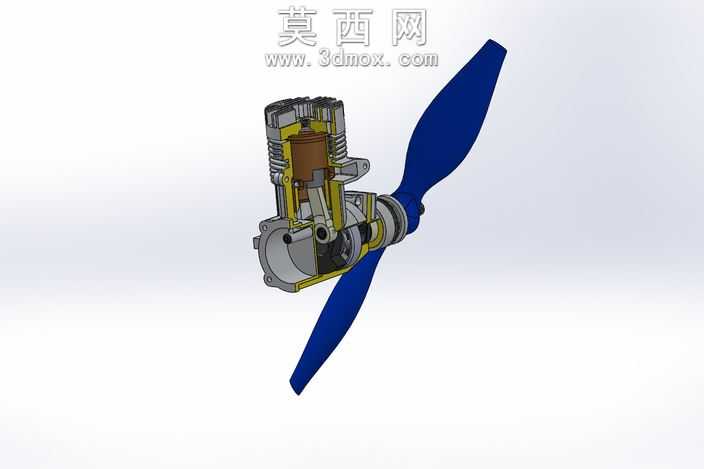

本作品为适配小型航模的单缸二冲程活塞螺旋桨发动机三维建模成果，建模过程中以真实航模发动机的工作原理为核心依据，对整机结构进行了1:1比例的精细化还原。建模阶段首先完成核心运动组件的搭建：包含活塞、连杆、曲轴、气缸套等部件，严格按照内燃机的配气相位、活塞行程参数确定各部件的尺寸与装配关系，确保活塞在气缸内的往复运动可顺畅转化为曲轴的旋转运动，曲轴输出端与螺旋桨安装座的同轴度公差控制在合理范围内，避免动力输出过程中出现振动偏差。气缸外部的散热鳍片采用阵列特征完成建模，每一片鳍片的厚度、间距都参考真实风冷航发的散热需求设计，既保证散热面积充足，又不会过度增加整机重量。机身壳体部分采用轻量化的结构设计，在保证安装强度的位置预留了加强筋结构，非受力区域做了减薄处理，匹配航模对动力装置自重的严苛要求。化油器、进气道、排气口等附属结构也做了完整还原，进气通道的走向、排气口的开合位置都与活塞运动的时序对应，还原二冲程发动机的扫气工作逻辑。螺旋桨部分采用翼型截面放样建模，桨叶从根部到梢部的弦长、扭转角逐步变化，符合小型螺旋桨的气动设计要求，桨叶与安装座的连接结构做了快拆式的卡位设计，方便实际使用中更换不同规格的螺旋桨。渲染阶段为不同部件赋予了对应材质：气缸内壁、活塞环等摩擦部件赋予金属镀铬材质，曲轴、连杆等受力部件赋予高强度合金钢材质，散热鳍片与外壳赋予铝合金阳极氧化材质，螺旋桨赋予蓝色高强度工程塑料材质，通过材质区分清晰展现各部件的功能属性。整机装配完成后可直观展现发动机内部的运动传递路径，从活塞往复运动到曲轴旋转，再到螺旋桨转动输出拉力的完整动力链路清晰可见，各部件之间无干涉问题，既可以作为航模动力选型的参考方案，也可作为内燃机结构教学的演示模型，帮助理解小型活塞发动机的工作原理与结构组成。
