V型双缸发动机内部结构三维设计

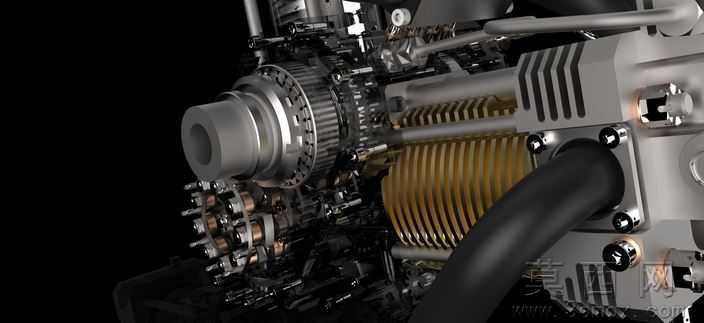

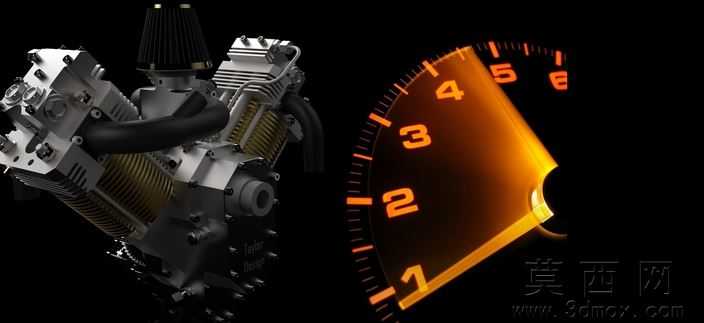

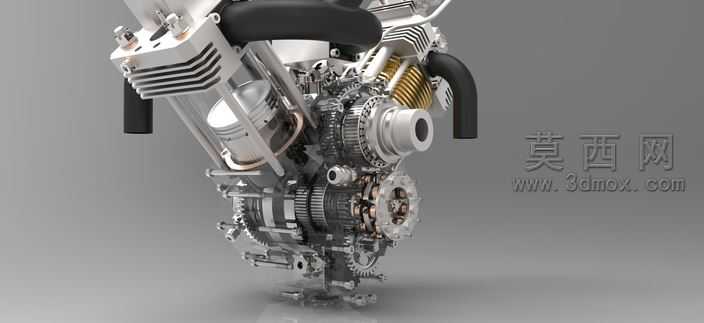

本作品为V型双缸内燃机的全结构三维建模设计，采用专业三维建模软件完成全参数化构建，完整还原了V型布局发动机的核心机械构造。建模阶段先以气缸夹角参数为基准搭建整体骨架，确定两组气缸的倾斜排布角度，保证缸体、曲轴、连杆的运动干涉校验提前完成，后续依次完成曲轴箱、气缸体、活塞组件、连杆机构、配气齿轮组、散热鳍片、进气歧管等零部件的独立建模，每个零件的尺寸公差、装配关系都严格参照真实内燃机的工程逻辑设定，齿轮啮合间隙、活塞行程、连杆摆角等运动参数均经过运动仿真校验，可直观呈现发动机运转时的内部动作逻辑。渲染阶段采用金属质感为主的材质体系，铸铝缸体赋予磨砂银金属材质并添加细微的铸造纹理，散热鳍片做高光倒角处理强化金属切削质感，齿轮、曲轴等运动部件赋予亮面钢材材质，进气管道采用哑光黑色工程塑料材质，不同部件的材质粗糙度、反光度参数做差异化调整，让整体结构的层次区分更加清晰。场景布光采用多光源组合方案，主光源从侧上方投射凸显结构的立体轮廓，辅助补光消除齿轮组、曲轴箱缝隙处的死黑阴影，环境光添加微弱的冷色调反光提升金属部件的质感表现，背景采用中性灰色调避免干扰主体结构展示。设计过程中重点还原了V型双缸发动机的紧凑布局优势，两组气缸以V型排布共用一根曲轴，有效缩短了发动机整体长度，同时对配气齿轮组的传动路径做了可视化呈现，将原本隐藏在壳体内部的正时传动、动力输出结构完整外露，既可以作为机械原理教学的直观演示载体，也能为小型动力设备的发动机选型、结构优化提供三维参考依据，模型的每个零部件都保留了可编辑的参数化特征，方便后续根据需求调整缸径、行程、夹角等核心参数，衍生不同排量、不同布局的V型发动机方案。
