自平衡重力式动态平衡摆件结构设计

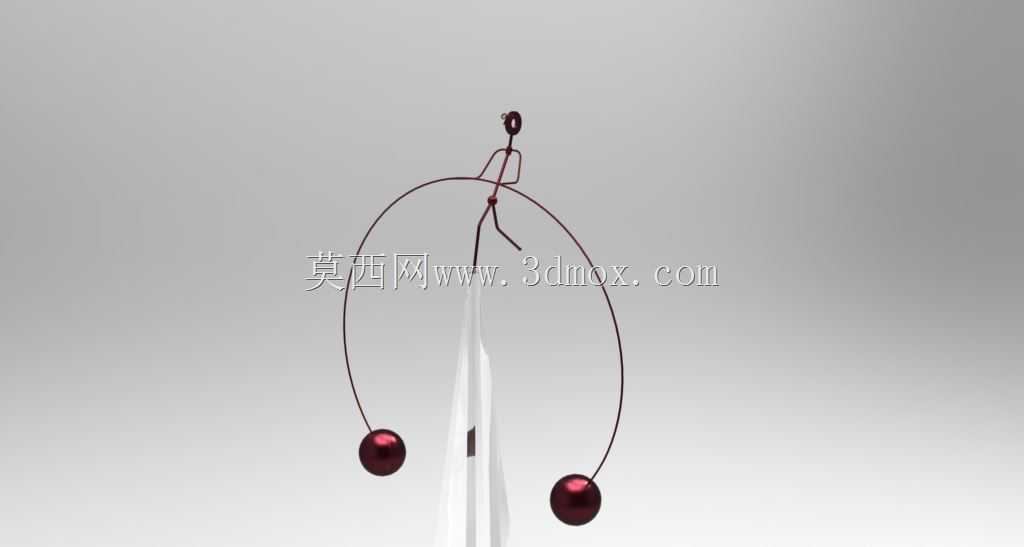

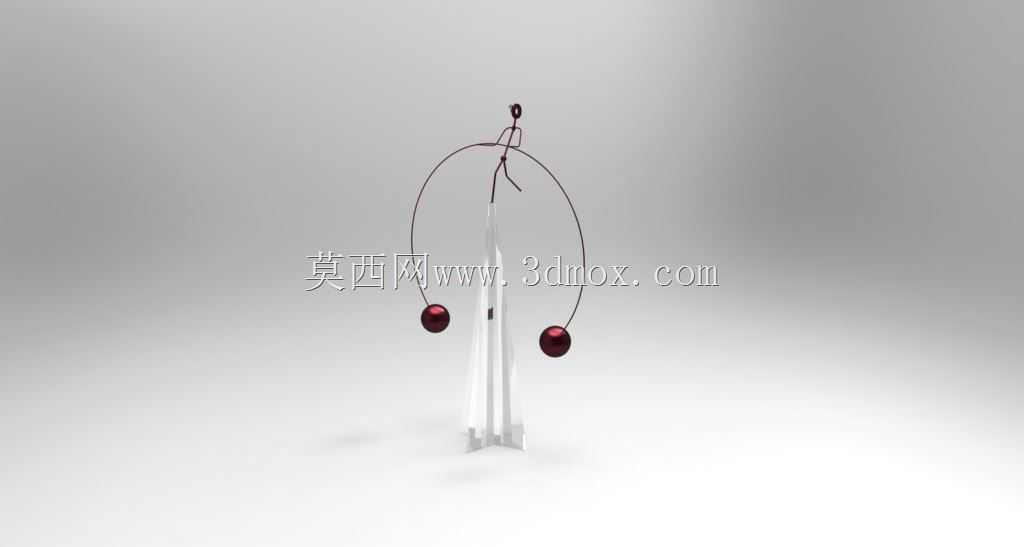

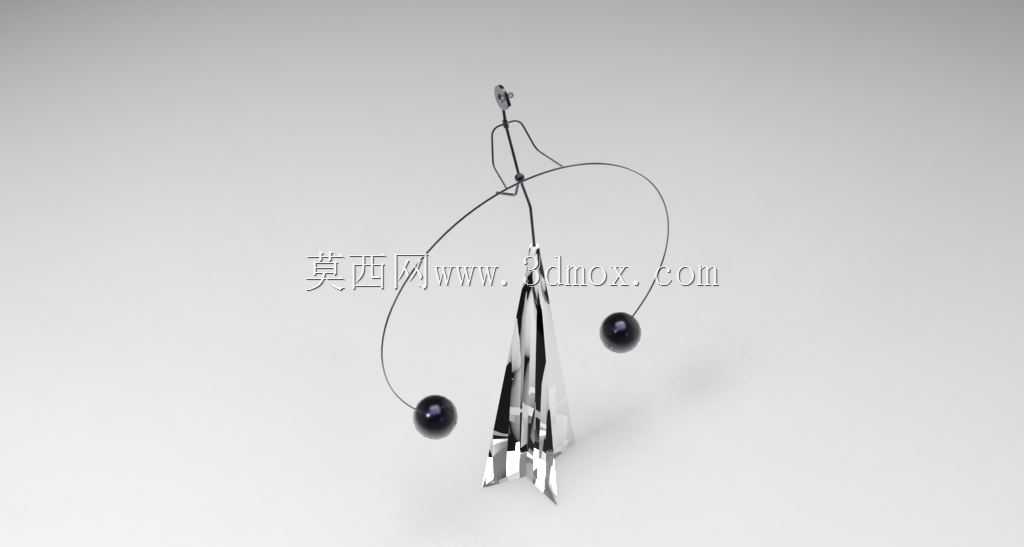

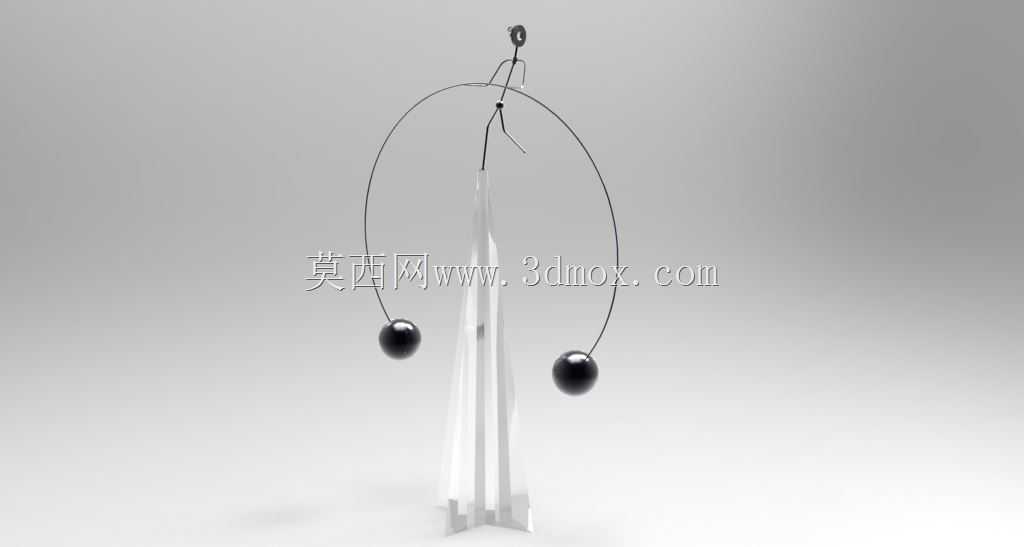

　　这款平衡结构摆件的核心应用场景集中在桌面装饰、力学教具展示以及文创工艺品类的实体落地，日常放置于办公桌面、科普展厅展陈区、家居置物架上，依靠自身重力配平实现无动力持续动态摆动，无需外接能源即可在受到轻微触碰后维持数分钟的往复摇摆动作，既可以作为直观的重心平衡原理演示教具，帮助刚接触理论力学的学习者理解配重与重心位置的匹配逻辑，也能作为解压类桌面摆件，通过舒缓的摇摆动作缓解长时间伏案工作的视觉疲劳。从功能特性来看，整个结构没有额外的铰接阻尼件，也没有内置发条、电机这类动力元件，完全依靠两个隐藏式平衡块的重量分配，将整体结构的重心精准落在支撑点的正下方，当人形主体受到外力产生倾斜时，配重块会带动整体结构绕支撑点做往复摆动，

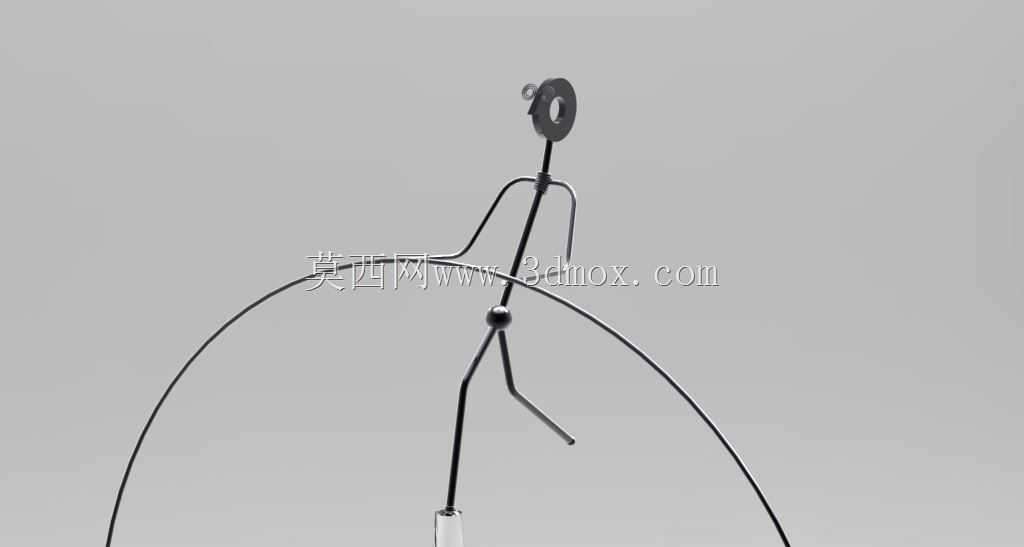

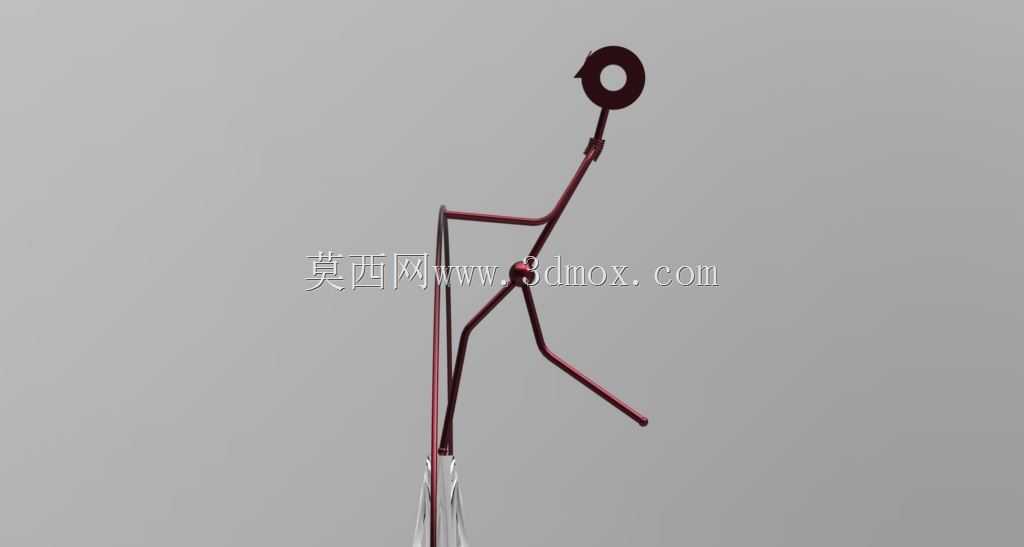

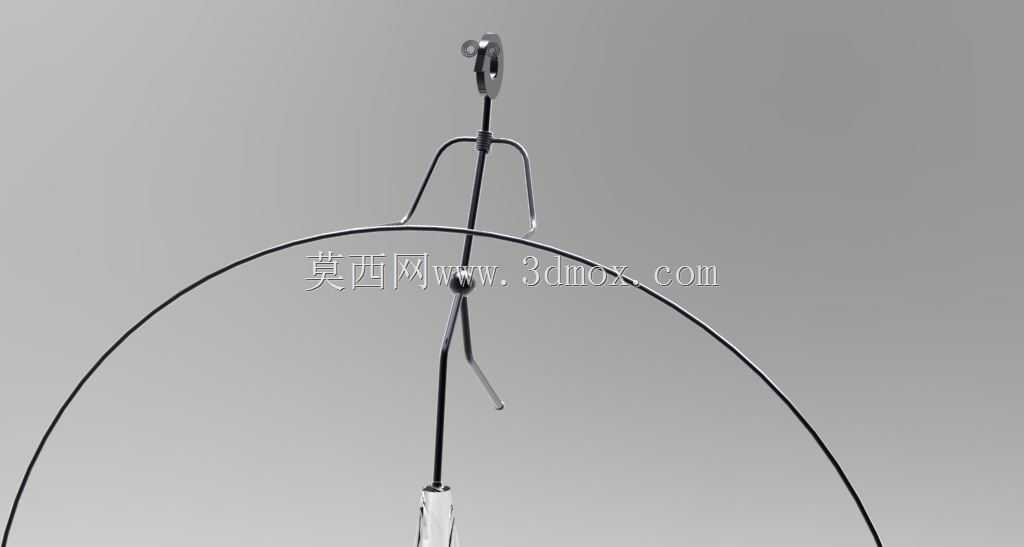

　　过程中重心始终处于动态稳定区间，不会出现侧翻脱落的情况，支撑端采用尖点接触设计，尽可能降低接触位置的摩擦阻力，延长单次摆动的持续时长。设计阶段首先要确定支撑点的位置，也就是人形结构与立杆接触的受力点，这个点是整个结构的转动支点，所有配重的力矩计算都要围绕这个支点展开，人形的上肢、下肢杆件采用等直径金属线材弯折成型，弯折角度需要反复校核，既要保证人形的视觉形态符合运动姿态的观感，也要让上部杆件的重量分布不会对整体重心造成过大偏移，两个平衡块分别设置在人形结构的下部延伸端，重量参数需要根据上部人形杆件的总重量做匹配计算，确保整体合成重心落在支撑点的铅垂线上，偏差值控制在0.5mm以内才能保证平衡效果。外形尺寸方面，

　　整个人形摆动结构的总高度控制在180mm左右，上肢展开的最大宽度不超过120mm，下部配重端的延伸长度控制在80mm区间，避免摆动过程中配重块碰撞到支撑立杆；支撑立杆采用直径6mm的金属圆杆，底部设置直径60mm的圆形加重底座，底座重量不低于300g，确保人形结构摆动时不会带动底座产生位移，立杆顶端的支撑尖点做R0.2的圆弧处理，既保证接触面积足够小以降低摩擦，也避免尖点过于锋利划伤接触表面或者造成应力集中磨损。安装边界上，底座需要放置在水平度偏差不超过2°的平整平面上，若平面倾斜角度过大，会导致整体重心偏移出支撑点的稳定区间，出现无法平衡的情况；支撑立杆与底座采用过盈配合连接，装配后立杆的垂直度偏差要控制在1°以内，

　　否则会导致摆动过程中出现单侧卡滞，无法实现顺畅的往复运动；人形结构的支撑接触位置需要做表面硬化处理，降低长期摆动造成的接触磨损，避免使用一段时间后因接触点磨损变形导致平衡失效。实际建模过程中，需要先在装配环境里确定支点的固定坐标，再依次绘制人形各段杆件的中心线，通过质量属性评估功能实时查看整体结构的重心坐标，反复调整下部配重块的重量和安装位置，直到重心坐标与支点的水平坐标完全重合，之后再对杆件做实体化加厚，注意各段杆件的弯折位置要做圆角过渡，避免应力集中导致线材弯折断裂，配重块采用圆柱形结构，通过紧定螺钉固定在杆件末端，方便后期根据实际装配后的重量偏差微调配重位置，抵消加工误差带来的重心偏移。这类结构在落地加工时，多采用不锈钢或者铁艺线材作为主体杆件材料，配重块可以采用铅块或者铁块做表面喷塑处理，兼顾重量需求和外观质感，支撑底座可以采用锌合金压铸成型，表面做磨砂或者电镀处理，提升整体的摆件质感，装配完成后需要做多次摆动测试，调整配重块的位置直到摆动过程顺畅无卡顿，静置时人形结构可以稳定停在任意倾斜角度而不会掉落，才算达到设计要求。
