手动椰子格栅切削处理装置设计

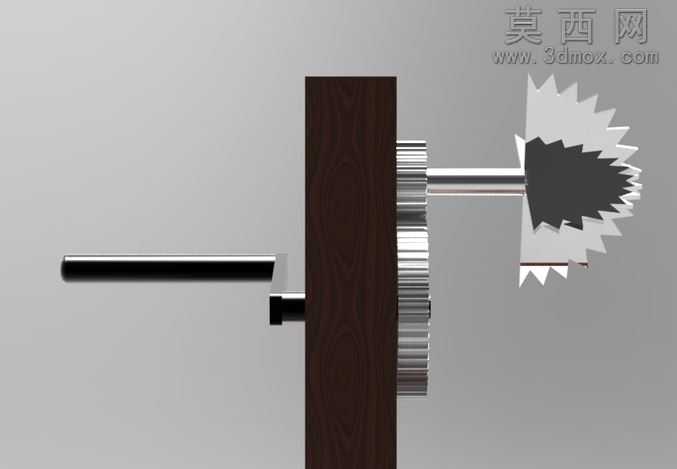

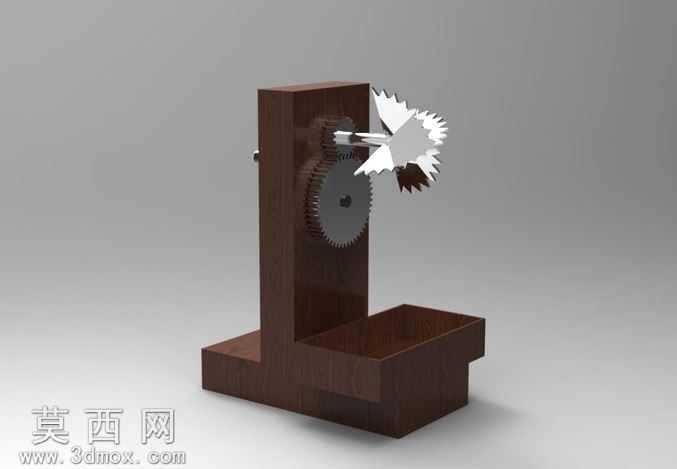

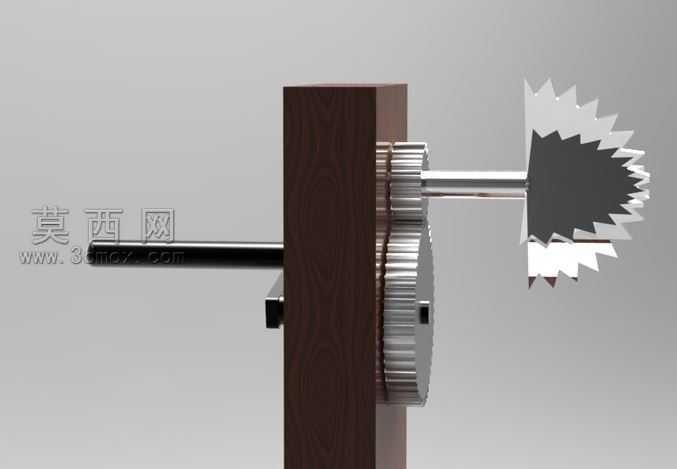

本作品为手动椰子格栅机的三维设计成果，整体采用SolidWorks完成全参数化建模，通过真实渲染还原实物的材质质感与结构细节。建模过程中首先完成整体机架的L型一体式结构搭建，机架采用仿实木纹理材质，通过纹理映射、粗糙度参数调整还原木质材料的哑光温润质感，底部承托槽与立式支撑臂采用一体化建模逻辑，保证结构的整体性与装配精度。核心传动部分采用两级直齿圆柱齿轮传动结构，建模时严格按照齿轮啮合参数绘制齿形，通过装配约束保证大小齿轮的中心距、啮合间隙符合机械传动标准，手摇输入轴连接小齿轮，通过大齿轮减速增扭后带动前端的切削刀盘运转。切削刀盘采用放射状锯齿形刃口设计，建模时对每个刃口的切削角度、齿尖弧度做了精细化处理，保证刃口对椰子硬质外壳与内部椰肉的格栅切削效果，刀盘与输出轴采用键连接约束，还原真实的扭矩传递结构。底部的承接槽采用敞口式设计，建模时做了圆角过渡处理，避免切削后的椰料堆积在边角位置，整体结构无多余冗余部件，所有零件的装配关系完全符合手动机械的实际装配逻辑。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出木质机架的纹理层次与金属齿轮、刀盘的金属光泽，辅助光源补亮结构暗部，避免齿轮啮合区域、刀盘刃口位置出现死黑，背景采用中性灰色渐变，突出装置本身的结构特征。设计思路围绕小型家用、手动操作的定位展开，无需电力驱动，通过齿轮减速结构降低手摇操作的力度需求，刀盘的刃口角度经过反复调整，既保证可以轻松切削椰子硬壳，又能将椰肉切削成均匀的格栅条状，承接槽的尺寸刚好适配常规大小的椰子切削后的出料量，整体结构紧凑，操作逻辑简单，仅需将椰子抵在刃口位置，摇动手柄即可完成格栅切削作业，所有运动部件均做了干涉检查，保证手摇运转过程中无零件碰撞、卡滞问题，每个零件的建模都保留了可编辑的参数，可根据实际使用需求调整齿轮传动比、刀盘尺寸、机架大小等参数，适配不同的使用场景。
