楼宇出入口门禁读卡识别装置结构设计

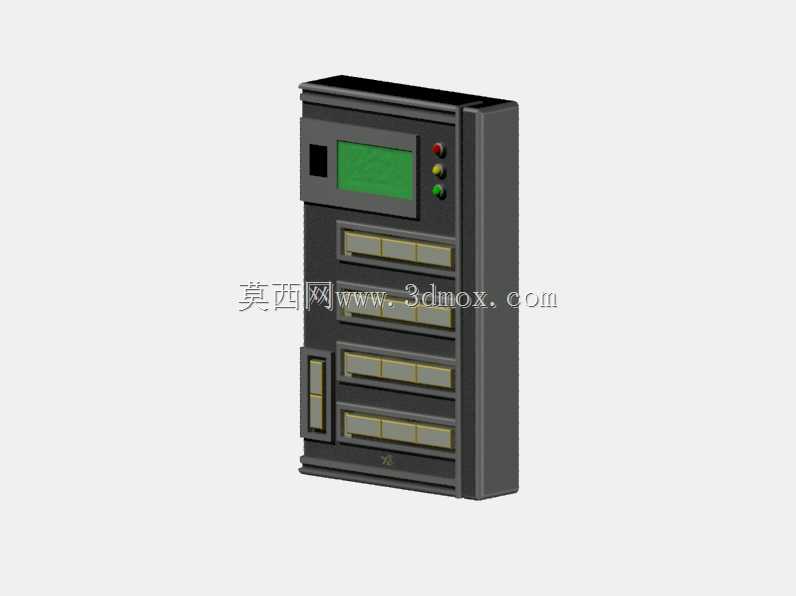

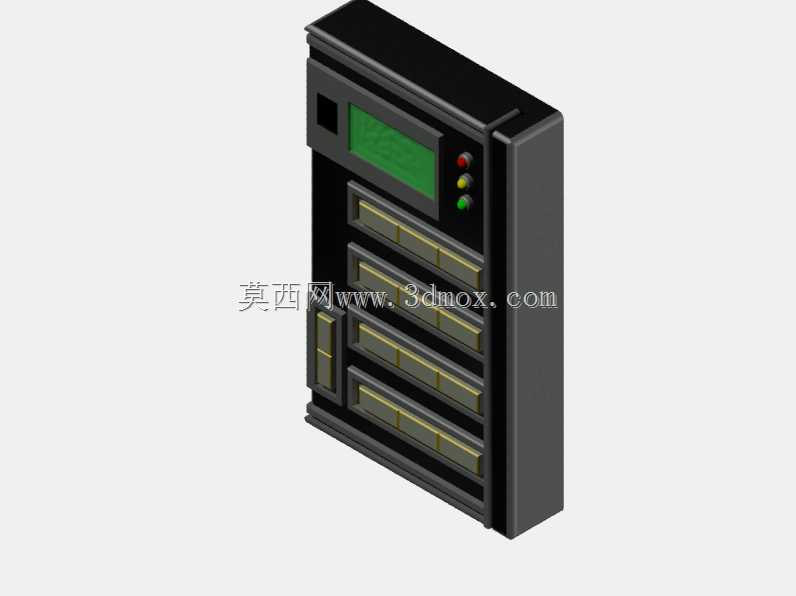

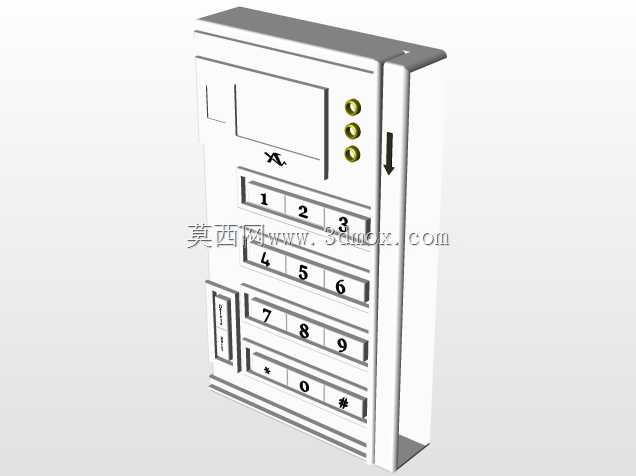

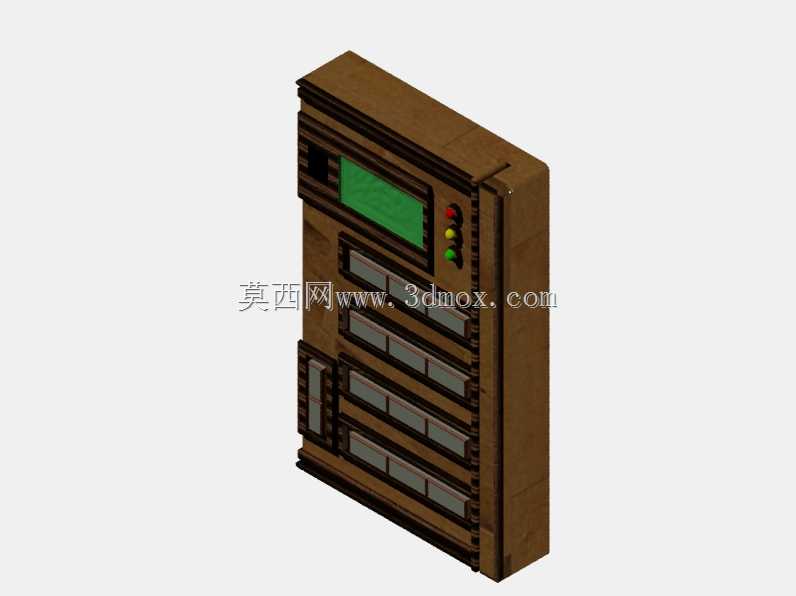

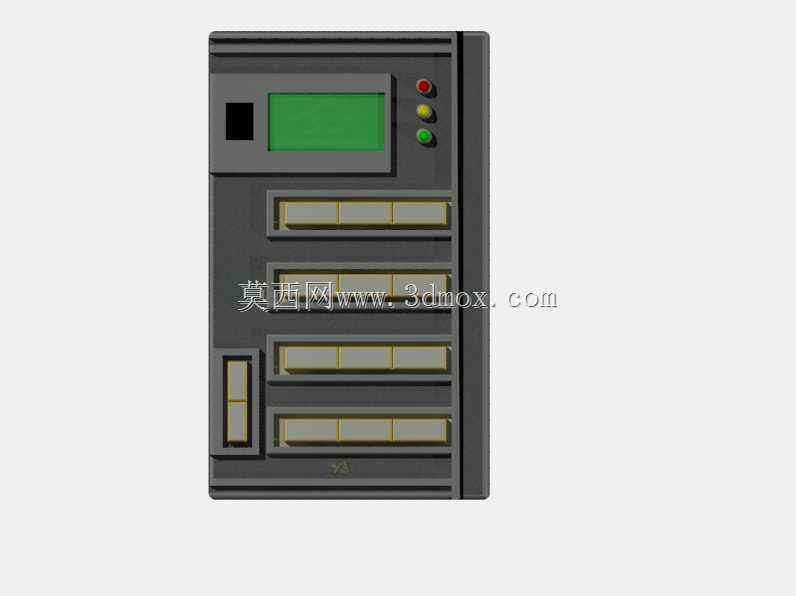

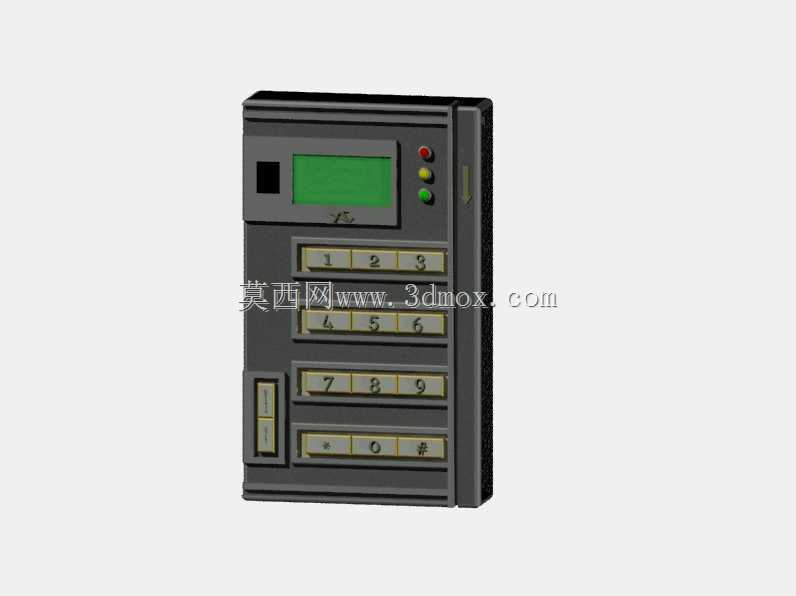

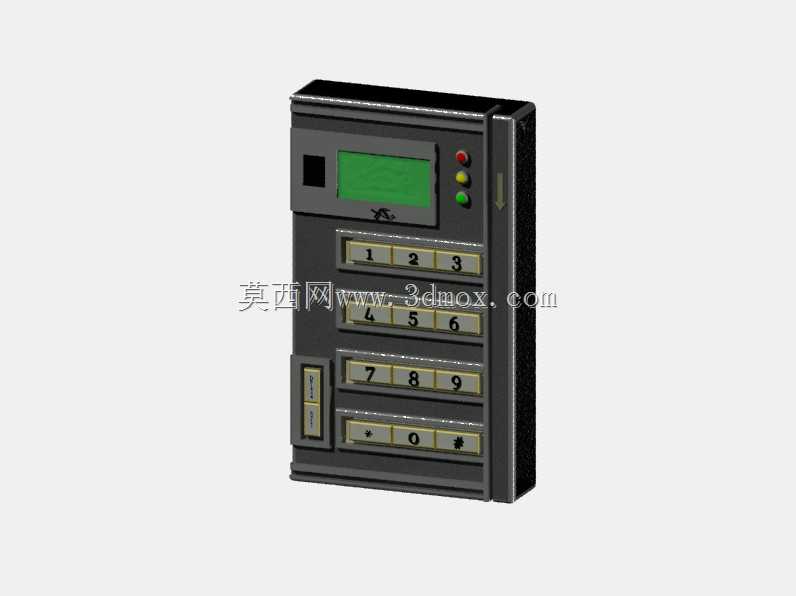

　　在商用楼宇、产业园区、住宅小区的人行出入口管控场景中，这类读卡装置是整套门禁系统的前端核心交互部件，日常承担持卡人员权限校验、通行触发信号输出的核心功能，所有进出受控区域的人员都需要通过该设备完成身份凭证核验，设备的结构合理性直接决定整套门禁系统的长期运行稳定性与用户交互体验。从结构设计逻辑来看，这款装置采用竖装壁挂式的整体布局，外壳做了分层式的筋位强化设计，外层壳体选用耐候性工程塑料材质，能够适配户外半露天的安装环境，抵御日常温湿度变化、轻微粉尘侵入带来的性能影响，壳体拼接处做了错位止口结构，无需额外打胶即可实现基础的防泼溅能力，适配走廊、单元门侧墙等常规安装位置的使用需求。设备正面的交互区域做了明确的功能分区，

　　最上方预留的显示屏安装位，用于展示读卡状态、权限校验结果、剩余通行提示等可视化信息，屏幕周边做了内凹的沉台设计，能够避免日常清洁、人员剐蹭对屏幕表面造成的划伤，屏幕下方依次排布状态指示灯组与多组功能按键安装位，指示灯采用红、黄、绿三色分层设计，分别对应校验失败、设备待机、校验通过三种核心状态，人员在距离设备半米位置即可清晰识别当前设备状态，按键区域做了等距分隔的凸起筋位，既能够避免相邻按键的误触，也能在长期按压使用后减少按键标识的磨损速率。设备下半部分的读卡感应区做了平面化处理，内部预留了标准射频读卡模块的安装空间，感应区域与外壳表面保持齐平，没有额外的凸起结构，既能够减少积灰死角，也能避免人员通行时剐蹭造成的壳体损坏，

　　读卡模块的安装位置做了可调节的固定柱设计，能够兼容不同尺寸的主流射频读卡模块，方便后期运维过程中的部件替换，无需重新开模制作外壳。从安装边界尺寸来看，这款装置的整体厚度控制在较薄的区间，壁挂安装后突出墙面的距离不会对人行通道的通行净宽造成侵占，设备背部预留了标准的86盒安装对位孔位，同时预留了穿线过孔，能够直接适配建筑装修阶段预留的标准暗装接线盒，施工时无需额外在墙面开孔固定，大幅降低现场安装的施工难度，设备侧边预留了检修开盖的卡扣结构，后期维护时无需将整个设备从墙面拆下，即可打开前盖完成内部模块的检修与线路排查。在结构细节处理上，设备内部的电路板安装位做了独立的隔离筋设计，将强电接线区域与弱电读卡模块区域做物理分隔，

　　避免线路干扰造成的读卡灵敏度下降，所有内部固定柱都做了铜套预埋设计，多次拆装维护也不会出现塑料柱滑牙的问题，外壳的边角全部做了圆角钝化处理，避免人员磕碰造成的意外伤害，整体结构没有多余的装饰性设计，所有造型特征都服务于功能实现与安装运维的实际需求，能够适配不同装修风格的出入口场景，不会出现视觉上的突兀感。
