本田XRE300摩托车后减震器结构设计

　　这款后减震部件是适配越野取向摩托车的后悬架核心阻尼元件，主要承担非铺装路面行驶、日常道路通勤过程中后轮跳动的冲击缓冲与振动衰减作用，在摩托车行驶系统中直接关联后轮抓地稳定性、骑乘舒适性以及车架受力状态。从实际装车场景来看，这类单筒后减震多用于中小排量越野与多功能跨界摩托车，安装位置位于后轮摇臂与车架尾部安装点之间，工作时会伴随后轮上下行程做往复伸缩运动，既要过滤路面传来的高频细碎振动，也要吸收飞跃落差、过坑时的大冲击载荷，避免冲击直接传递到车架与骑乘人员身上。

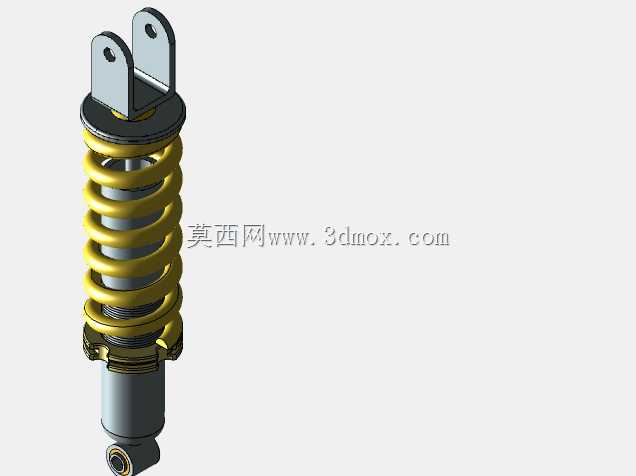

　　从结构设计逻辑来看，该减震采用了典型的弹簧阻尼分体同轴布局，外部承载螺旋弹簧为等节距圆柱螺旋压簧，表面做了黄色防腐耐磨涂层处理，弹簧上下两端分别通过弹簧座定位，上端弹簧座直接贴合上安装叉耳的下端面，下端弹簧座配合阻尼筒下部的调节结构，可以实现弹簧预紧力的调整，适配不同载重、不同骑行风格的预载需求。内部阻尼芯为单筒液压阻尼结构，阻尼筒采用金属筒体加工，表面做硬质氧化处理提升耐磨性能，内部通过活塞阀系的油液节流产生阻尼力，与外部弹簧配合形成“弹簧承载冲击、阻尼消耗振动能量”的匹配关系，避免弹簧压缩回弹过程中产生多余的往复弹跳。

　　上安装端采用双叉耳式结构，两个平行的安装耳片上开有同轴的安装通孔，通过销轴与车架尾部的安装支座铰接，这种双叉耳结构相比单吊耳结构拥有更好的侧向受力稳定性，能够承受越野骑行过程中产生的侧向扭转力，避免减震器受侧向力导致油封偏磨、活塞杆弯曲的问题。下安装端为单吊环结构，通过销轴与后摇臂的减震安装位铰接，上下铰接点的轴线平行设计，保证减震器工作过程中只承受轴向的压缩与拉伸力，减少额外的附加力矩。

　　从安装边界尺寸来看，该减震的上下安装点中心距适配本田XRE300车型的后悬架行程设定，弹簧的中径、线径经过匹配计算，能够满足整车满载状态下的静挠度要求，同时预留足够的冲击行程，避免打底情况出现。活塞杆的直径选取兼顾了结构强度与阻尼响应速度，表面做镀铬处理降低摩擦系数，配合双唇口油封结构，既保证阻尼油的密封性能，也能阻挡骑行过程中泥沙、灰尘进入阻尼筒内部，延长部件的使用寿命。

　　在实际建模过程中，需要重点关注几个配合部位的尺寸精度：首先是上下安装孔的同轴度公差，直接影响装车后销轴的装配顺畅度与受力状态；其次是弹簧座与阻尼筒的配合间隙，既要保证弹簧定位可靠，也要避免预紧调节时出现卡滞；另外是活塞杆与导向套的配合公差，间隙过大会导致阻尼油泄漏，间隙过小则会增大运动阻力，影响减震响应速度。弹簧的建模需要严格按照螺旋线参数生成，保证节距、旋向、弹簧端部并圈磨平的结构与实物一致，才能在后续的虚拟装配、运动仿真中还原真实的工作状态。

　　这类减震部件在摩托车悬架系统中的匹配调校，直接决定了车辆的操控表现，弹簧刚度与阻尼力的匹配需要兼顾不同路况的使用需求：在铺装路面行驶时需要偏硬朗的阻尼设定提升弯道支撑性，在非铺装路面则需要足够的行程与偏软的初段阻尼过滤细碎颠簸。该结构的设计也充分考虑了户外使用的可靠性，外部弹簧的涂层能够抵御泥水、砂石的冲刷腐蚀，阻尼筒的防尘罩结构可以阻挡大部分杂物接触活塞杆表面，降低油封损坏的概率。对于三维建模从业者来说，这类部件的建模需要兼顾结构准确性与装配合理性，不能只做外观曲面的复刻，更要理解每个结构对应的功能作用，才能保证模型可以用于后续的结构分析、装配验证以及改装设计参考。
