在各类回转传动机构中,滚珠轴承是应用覆盖范围极广的核心支撑部件,从普通民用家电的电机输出端,到工业生产线的输送辊道、机床主轴的辅助支撑端,再到小型动力设备的传动衔接部位,都能见到这类结构的身影。它的核心作用是承接轴系运转过程中的径向载荷,同时可承受一定比例的轴向载荷,将轴系运转时的滑动摩擦转化为滚动摩擦,大幅降低运转过程中的摩擦阻力,减少部件磨损速率,提升整套传动机构的运转效率与服役寿命。

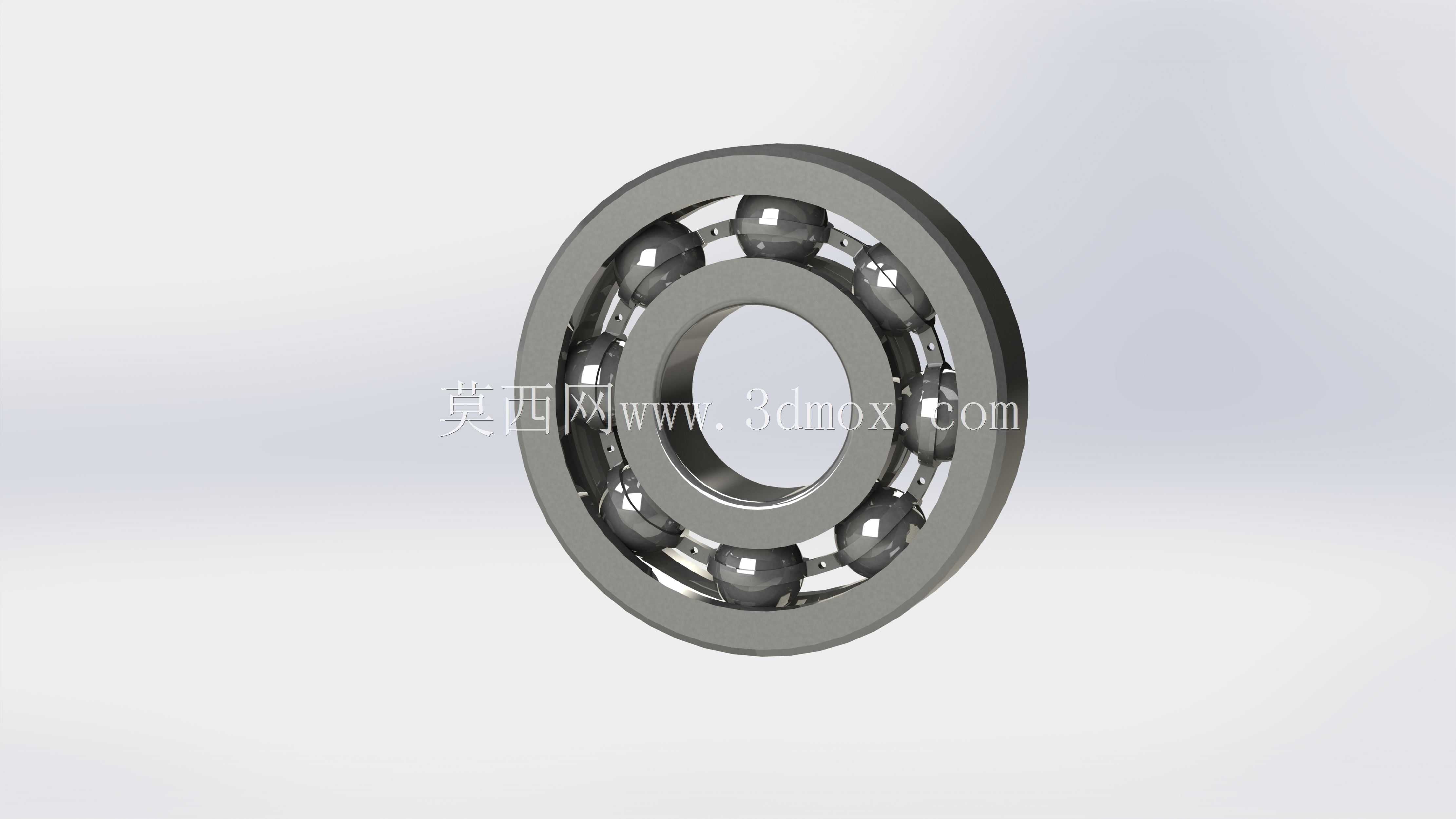

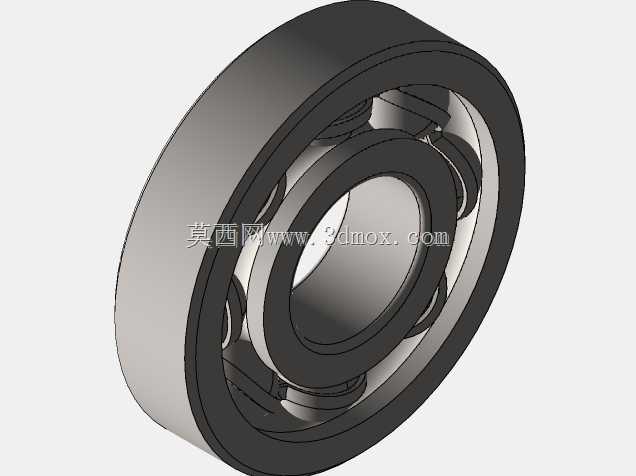

这款简易滚珠轴承的结构设计完全遵循常规滚动轴承的组成逻辑,整体由内圈、外圈、滚动钢球、保持架四个核心部分构成。内圈的内圆柱面与待支撑的传动轴采用过盈配合装配,随轴一同做回转运动,内圈外侧开设有与钢球曲率匹配的弧形滚道,为钢球提供连续的滚动接触面;外圈的外圆柱面与轴承座、设备安装孔采用过渡或过盈配合固定,作为轴承的静止支撑基准,内侧同样开设对应曲率的滚道,与内圈滚道共同形成钢球的滚动运行空间。滚动钢球均匀排布在内外圈滚道之间,是传递载荷、实现滚动摩擦的核心元件,钢球的直径公差、圆度公差直接影响轴承运转的平稳性与噪音水平,设计时钢球与滚道的接触角设置为零,属于典型的深沟球轴承构型,适配多数以径向载荷为主的传动场景。保持架采用浪形冲压结构,将每颗钢球均匀分隔在固定的周向位置,避免钢球在运转过程中相互接触碰撞,同时引导钢球在滚道内顺畅滚动,防止钢球在非承载区出现歪斜、卡滞的问题。
从安装边界尺寸来看,这款轴承的内圈内径、外圈外径、装配总宽度均遵循常规轻系列轴承的尺寸规范,可直接适配同规格的标准安装位,无需额外定制安装座或对轴端做特殊加工。内圈的两侧端面与轴肩的贴合面设计有微小的倒角结构,既可以避免装配时轴肩的锐边刮伤轴承端面,也能引导轴承顺利压装到轴的指定位置;外圈外侧的倒角同样适配轴承座孔的导入角,压装时不会出现卡滞、外圈变形的问题。滚道的曲率半径略大于钢球半径,二者之间预留有合理的接触变形空间,当承受额定载荷时,钢球与滚道的接触应力处于材料许用应力范围内,不会出现过早的接触疲劳剥落问题。
设计过程中优先考虑了通用场景的适配性,没有添加特殊的密封结构、防尘盖或者锁紧装置,属于开式轴承构型,适合应用在有定期润滑维护条件、环境粉尘较少的设备内部,比如齿轮箱内部的轴系支撑、小型减速机的中间轴支撑、输送机托辊的内部支撑等场景。这类开式结构的优势在于运转过程中的摩擦阻力更小,极限转速更高,用户可以根据实际使用场景搭配油脂润滑或者稀油润滑方式,维护时可直接拆解清洗、补充润滑脂,重复使用性更强。
在实际选型应用时,需要注意轴与轴承内圈的配合公差选择,当内圈随轴做回转运动、载荷方向固定时,轴的公差带可选取k6或者m6,保证内圈与轴之间不会出现相对打滑蠕动;外圈安装在静止的轴承座孔内时,座孔的公差带可选取H7或者J7,既保证外圈不会在座孔内转动,也能预留微小的间隙补偿轴系的热胀冷缩变形。装配时禁止直接敲击轴承的滚动体或者保持架,应当通过专用套筒均匀施压在内圈端面(内圈过盈装配时)或者外圈端面(外圈过盈装配时),避免装配应力导致滚道变形、钢球卡滞。日常运转过程中,润滑脂的填充量不宜超过轴承内部空腔的三分之一,过量填充润滑脂会导致运转过程中搅拌阻力过大,温升高,反而加速润滑脂的变质失效。
这款简易结构的滚珠轴承,没有冗余的附加结构,完全还原了通用深沟球轴承的核心传动特征,既可以作为机械设计教学过程中的结构演示模型,帮助初学者理解滚动轴承的组成原理与装配关系,也可以作为常规设备设计时的标准件选型参考,直接导入装配体中完成轴系支撑部位的装配干涉检查、安装空间校核,验证轴肩高度、轴承座孔深度等尺寸是否符合装配要求,避免实际加工装配时出现尺寸干涉、安装不到位的问题。
