法兰连接式三通T形管路接头结构

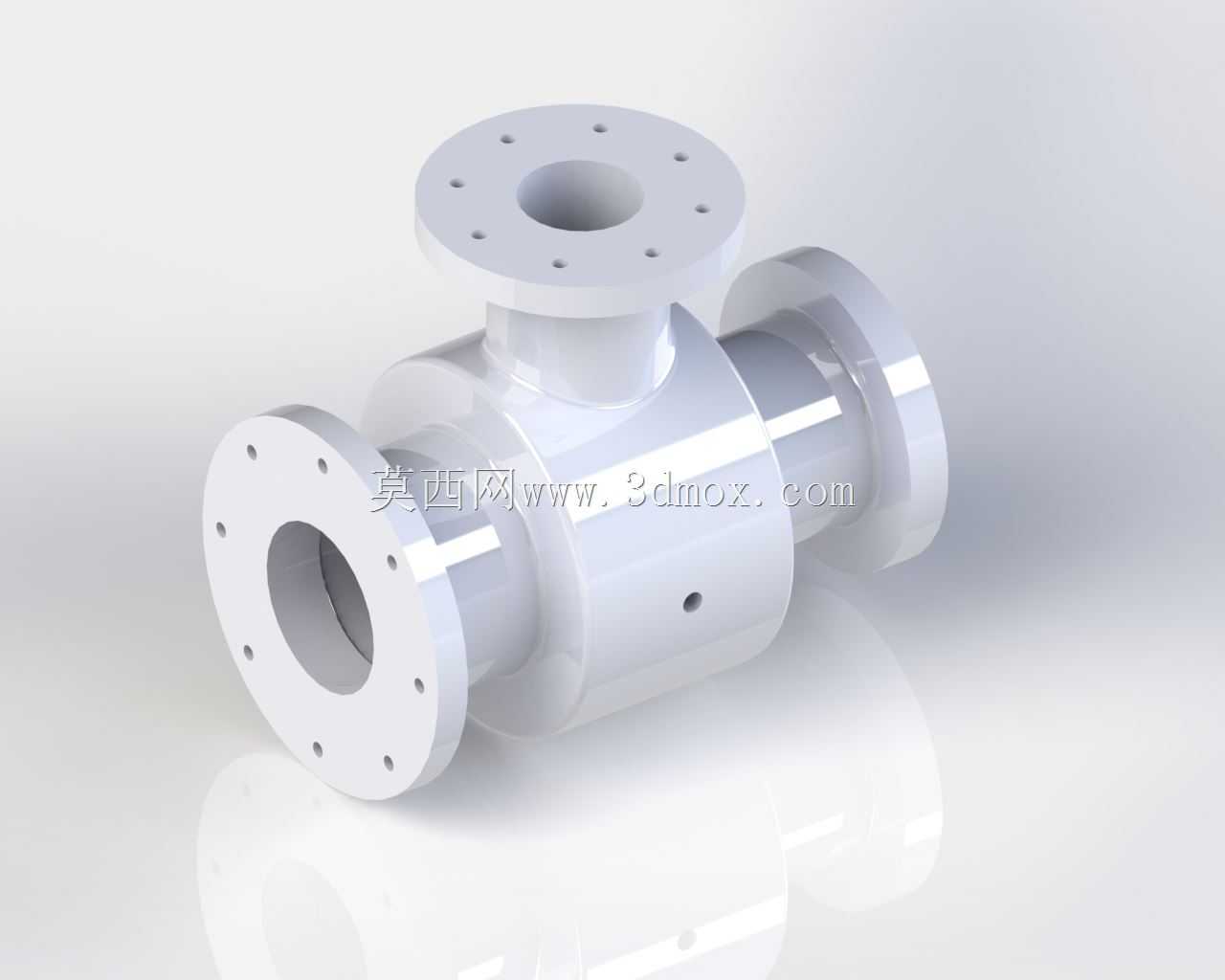

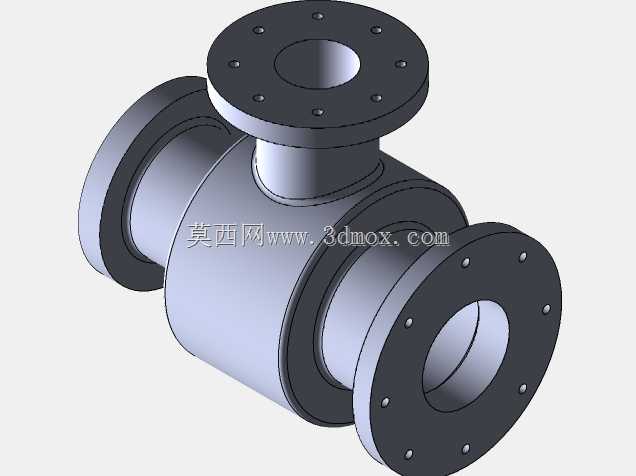

　　在流体输送管路系统的布设场景中，T形三通接头是实现管路分流、合流功能的核心基础部件，这款带法兰连接结构的T形管，主要应用于化工流体输送、市政给排水、工业循环水系统、暖通空调管路以及低压气体输送等场景，可在主管道走向不变的前提下，引出垂直方向的支路管线，满足介质分流、支路介质汇入主路、不同管路段压力均衡调节等实际工况需求。从结构设计逻辑来看，这款T形管采用等径正交的三通结构，三个连接端均采用凸面带颈法兰结构，法兰端面均匀分布螺栓通孔，安装时可通过匹配的螺栓紧固件配合密封垫片，实现与对应管径管路法兰的刚性密封连接，相比螺纹连接、焊接连接的三通结构，法兰式连接的优势在于安装拆卸便捷，后期管路维护、支路改造时无需切割破坏原有管线，

　　仅需拆卸法兰螺栓即可完成部件更换或支路调整，同时法兰连接的密封性能稳定，可适配中低压工况下的流体输送需求，能有效降低管路连接处的泄漏风险。在产品功能特性层面，这款T形管的主体流道采用等径设计，三个端口的通径尺寸保持一致，可最大程度降低介质在分流、合流过程中的局部阻力损失，减少流道突变带来的湍流、振动问题，提升管路运行的稳定性；主体管身采用厚壁圆筒结构，可承受管路内介质的工作压力，同时管身预留的小型工艺孔，可根据实际工况需求外接压力检测仪表、温度传感器或是排气、排污支路，无需额外在管路上开孔焊接，降低现场施工的工作量与焊接缺陷带来的泄漏隐患。从安装边界与尺寸适配角度来看，三个法兰端的连接尺寸遵循通用管路法兰标准，法兰外径、

　　螺栓孔分布圆直径、螺栓孔数量与孔径均匹配对应通径的标准法兰参数，安装时需保证三个连接端的法兰端面与对接管路法兰端面平行，螺栓紧固时采用对角交替拧紧的方式，保证密封垫片受力均匀，避免因偏压导致的密封失效；安装空间上，需预留法兰螺栓拆装的操作空间，尤其是垂直向上的法兰端，上方需留出足够的螺栓穿入、紧固以及后期维护的操作距离，同时T形管的整体重心位于三个端口的几何中心位置，安装时可通过三个法兰端的管路实现支撑固定，若应用于大管径、重载工况，可在管身下方增设支撑托架，降低法兰连接处的承重负荷，避免长期运行后法兰密封面错位产生泄漏。设计过程中，针对T形管正交位置的应力集中问题，在主管与支管的连接过渡位置采用了圆弧过渡结构，

　　而非直角相贯的生硬连接，可有效分散介质压力、管路振动带来的局部应力，避免长期运行过程中相贯线位置出现疲劳裂纹，提升部件的使用寿命；法兰颈部采用渐变加厚的结构，从法兰盘到管身的壁厚平滑过渡，可降低法兰与管身连接位置的应力集中，同时提升法兰连接的刚性，避免螺栓紧固时法兰盘变形影响密封效果。在实际工程选型应用中，这款T形管可根据输送介质的特性、工作压力与温度参数，匹配对应材质的密封垫片，输送水类介质时可采用橡胶垫片，输送油性介质、腐蚀性介质时可更换为聚四氟乙烯垫片或金属缠绕垫片，适配不同工况的密封需求；相比异径三通结构，等径T形管更适用于主路与支路流量相近的工况，若支路流量需求较小，可在支路法兰端后加装变径接头调整管径，无需更换三通主体，提升了部件的通用适配性。
