国际象棋曲面造型棋子结构设计

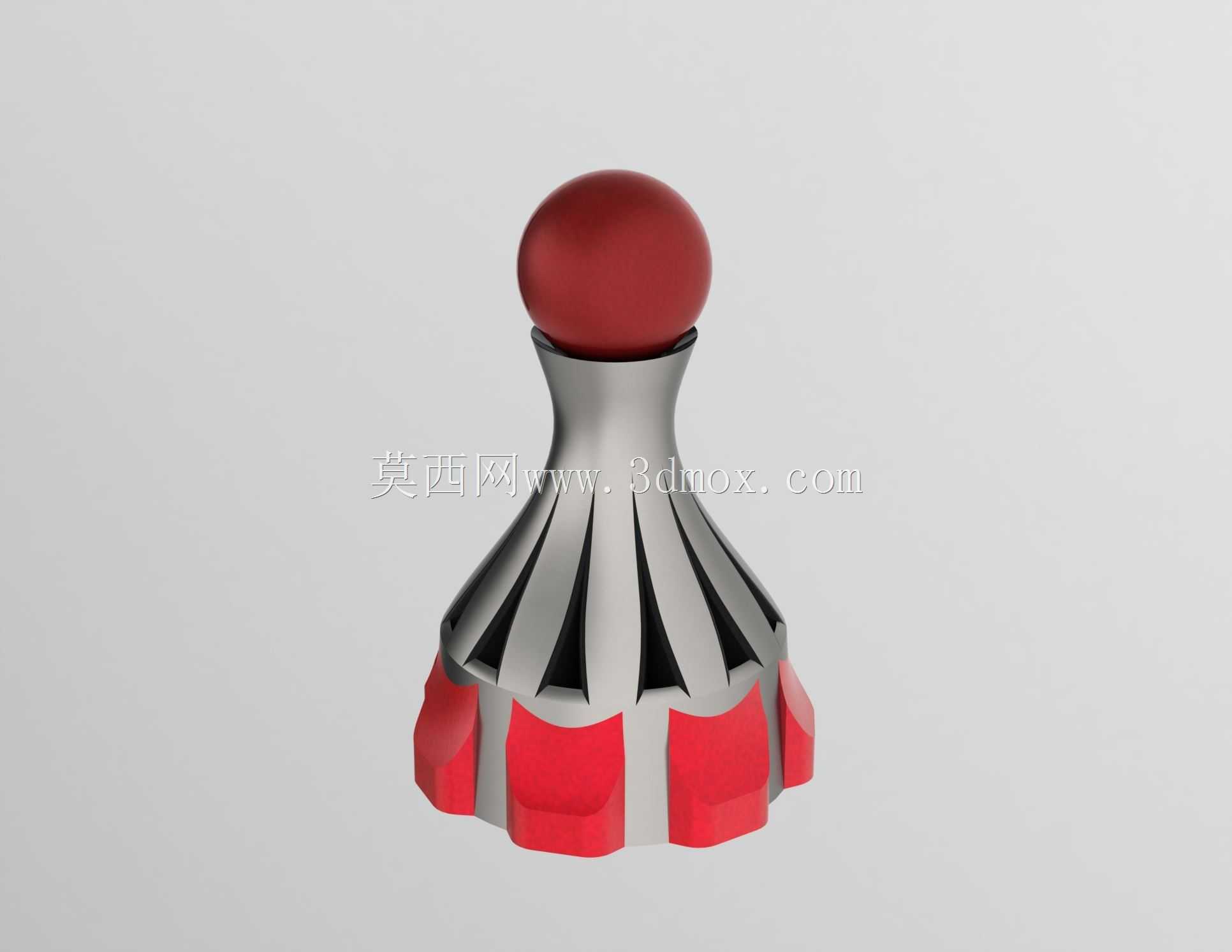

　　这款棋子的结构设计首先围绕棋类使用的实际场景展开，日常对弈过程中，棋子需要频繁被手持移动、落位摆放，因此握持段的曲面弧度经过反复调校，指腹接触区域的曲面过渡做了连续曲率处理，没有尖锐棱角，长时间握持对弈也不会产生硌手的不适感，同时握持段的直径梯度从顶部到底部平滑变化，不同手型的使用者都能获得稳定的持握摩擦力，移动棋子时不易打滑脱落。棋子底部的接触面做了微弧处理，并非完全平面，这种设计一方面可以降低与棋盘表面的接触面积，减少长期使用过程中对棋盘漆面的磨损，另一方面也能让棋子在落位时具备一定的自定位能力，轻微的放置偏差下可以通过接触面的弧度微调位置，保证摆放端正。

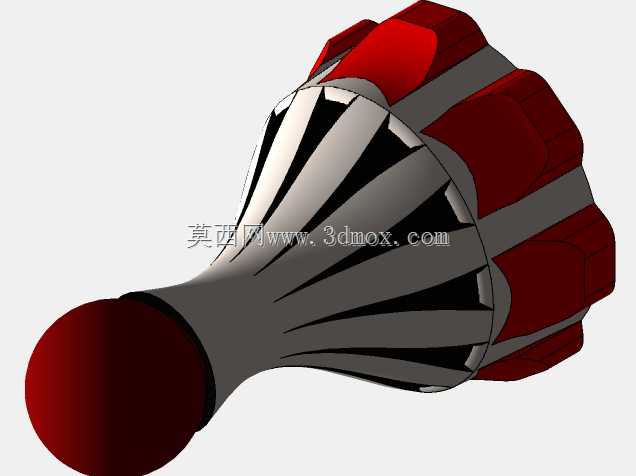

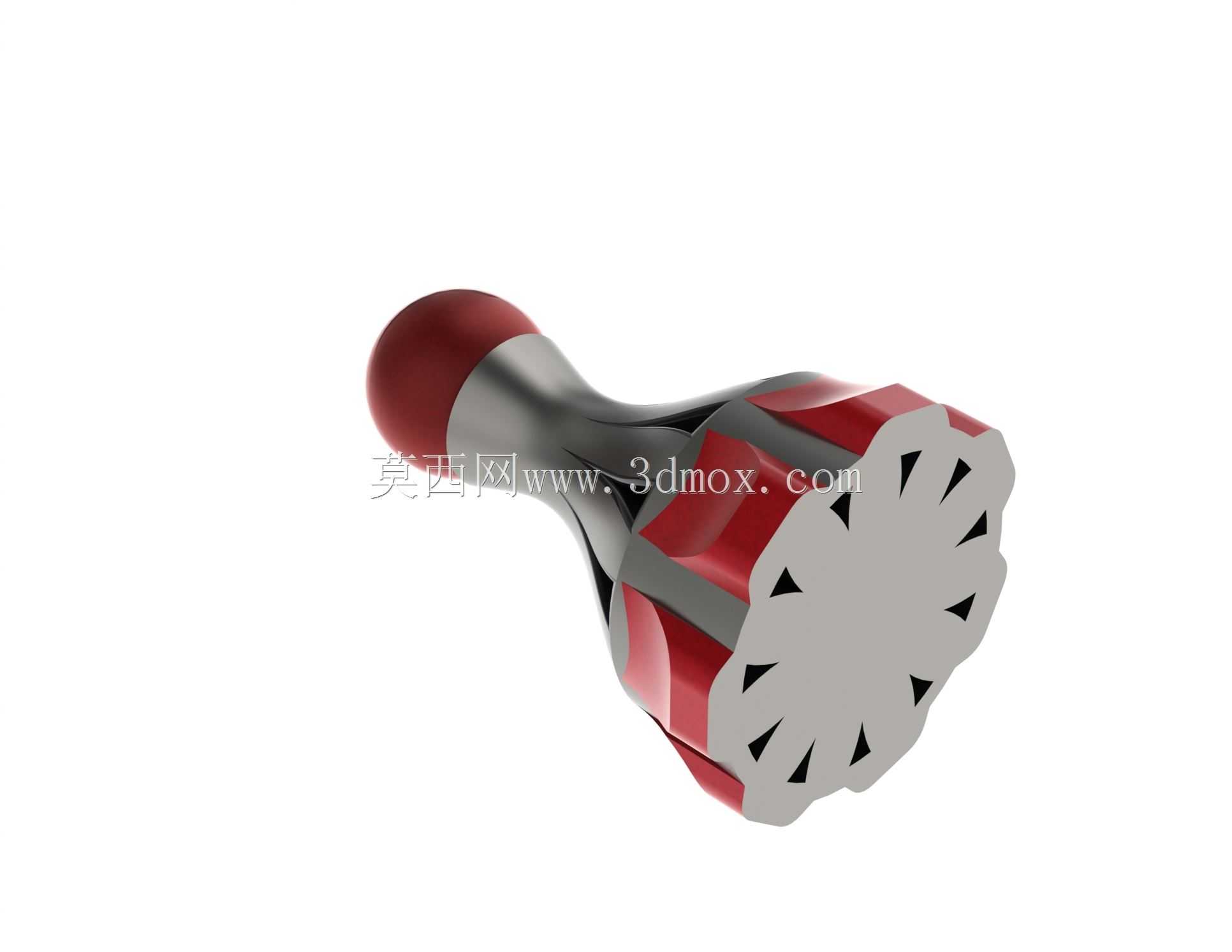

　　从设计思路上看，这款棋子没有采用传统国际象棋棋子的全回转体结构，而是在棋子中段和底部端面加入了非对称的曲面切分结构，底部端面上均匀分布的三角凹槽结构，一方面是作为造型识别特征，不同类型的棋子可以通过凹槽的数量、排布角度做区分，即使在光线不佳的对弈环境下，使用者也可以通过指尖触摸端面的凹槽形态快速识别棋子类型，另一方面这些凹槽结构也可以作为3D打印过程中的支撑定位基准，打印时无需额外添加过多支撑结构，就能保证端面的成型精度，减少后期打磨处理的工作量。棋子顶部的圆头结构做了壁厚均匀化处理，整体壁厚控制在一致的区间内，不管是采用树脂3D打印还是注塑成型工艺，都不会出现壁厚差异导致的缩痕、填充不均等成型缺陷，成型后的零件整体重量分布均匀，重心落在棋子轴向中心偏下的位置，放置在棋盘上时稳定性极佳，即使受到轻微的桌面碰撞也不会轻易倾倒。

　　在安装与使用边界上，这款棋子的整体外轮廓尺寸适配标准国际象棋竞赛棋盘的格位尺寸，棋子底部最大直径小于棋盘单格边长的二分之一，摆放时不会出现相邻棋子干涉的情况，棋子的总高度也符合竞赛棋具的高度比例要求，不同棋子之间的高度差保持合理梯度，对弈时视线范围内不会出现棋子互相遮挡的情况。棋子的曲面过渡全部采用G2连续曲面构建，没有曲面折痕和突兀的棱角，不管是做表面抛光、喷涂上色还是电镀处理，都能获得均匀的表面处理效果，上色后不同颜色区域的分界清晰，不会出现漆料在棱角处堆积的问题。针对3D打印的使用需求，棋子的内部结构做了轻量化空腔设计，在保证整体结构强度的前提下减少了材料用量，空腔的内壁做了渐变壁厚处理，从外壁到空腔内部的过渡平滑，打印过程中不会出现悬垂角度过大的结构，无需添加内部支撑就能顺利成型，打印完成后也不需要清理内部支撑残留，大幅降低了后处理的工作量。棋子的所有外部棱边都做了微小的圆角处理，圆角半径控制在不破坏整体造型辨识度的范围内，既可以避免使用过程中棱边磕碰掉漆、崩缺，也能提升日常拿取的触感，不会出现锋利边缘划伤手指的问题。在结构强度方面，棋子握持段和底部连接的位置做了局部加厚处理，这个位置是日常拿取时受力最集中的区域，加厚处理后即使不小心将棋子从桌面高度掉落，也不会出现连接位置断裂的情况，完全满足日常休闲对弈、竞赛使用以及文创摆件的多重使用需求。
