民谣吉他结构三维数模设计方案

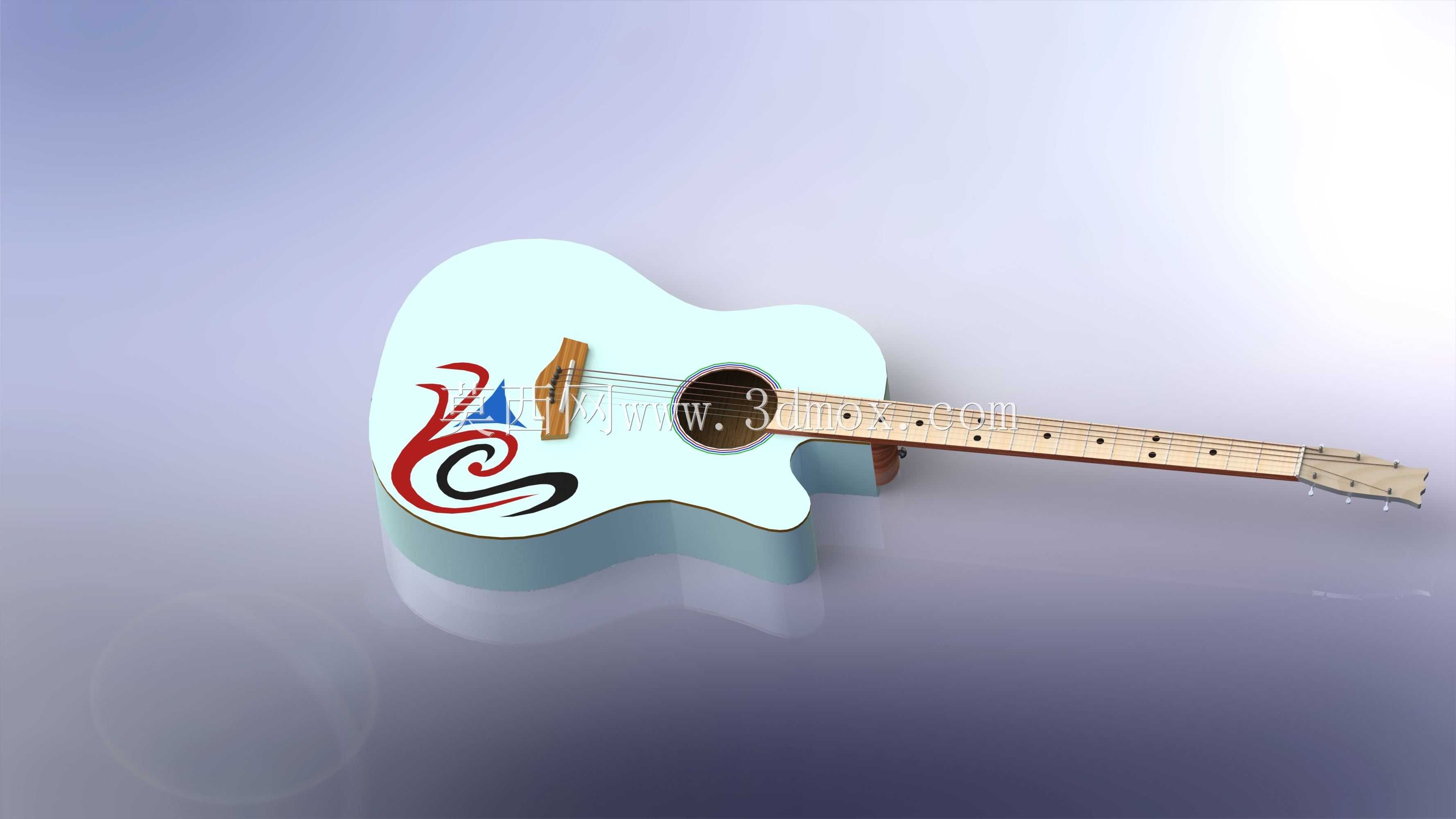

　　做这个吉他的三维数模，最初是帮乐器厂做结构验证用的，当时客户要改入门款民谣吉他的内部音梁结构，需要先做全参数化的数模来做装配干涉检查，顺便给后续的CNC开料提供基准数据。整个模型是按量产级的结构精度来搭的，没有做外观渲染的冗余曲面，所有结构特征都是可直接导出工程图的实体特征。

　　先讲实际应用场景，这类数模主要用在三个环节：一是新琴开模前的结构验证，比如调整琴颈的插接角度，不用先做木模就能模拟弦距的变化范围，避免实样打样时反复修磨琴颈踵部的木料；二是生产线的工装设计基准，比如做琴体夹持工装、指板粘接定位工装的时候，可以直接从数模上提取曲面轮廓，不用反复测绘实琴；三是声学结构的前置仿真，把数模导入声学仿真软件后，可以调整音梁的高度、排布位置，模拟不同结构下的箱体共振频率，减少实样试制的次数。

　　从功能特性来说，这个数模把吉他的所有可拆分结构都做了独立实体，包括琴头的弦钮安装位、琴颈的钢筋预埋槽、指板的品丝槽、琴体的面板背板侧板拼接结构、内部的音梁组、琴桥的固弦锥孔、上下琴枕的安装槽，所有配合面都留了实际生产需要的工艺余量，比如指板和琴颈的粘接面留了0.1mm的胶缝，琴颈和琴体的插接位留了0.15mm的装配调整量，和实际木工生产的工艺要求一致。

　　设计思路上是从装配基准倒推的，先确定有效弦长这个核心基准，所有结构的尺寸都围绕这个基准展开：有效弦长取入门款常用的648mm，从琴桥的固弦锥接触点到上琴枕的弦接触点拉基准轴，然后按12品平分弦长的规则定12品的位置，再按十二平均律的品距参数逐个做品丝槽的切除特征。琴颈的握弧曲线是参考量产琴的C型握感做的，指板宽度在一品位置是43mm，十二品位置是52mm，符合民谣吉他的通用手感参数，指板弧度做了305mm的曲率半径，兼顾按弦手感和扫弦的弦距空间。琴体部分是标准的D型桶身，最大宽度390mm，箱体深度100mm，面板和背板都做了2.5mm的均匀壁厚，侧板厚度2mm，内部的音梁是经典的X型排布，主音梁高度8mm，宽度6mm，辅助音梁高度从6mm到3mm渐变，既保证箱体的结构强度，避免面板受琴弦拉力变形，又给面板留出足够的振动空间。

　　外形尺寸和安装边界这块，整个模型的总长度是1020mm，琴头最宽处180mm，琴体最宽处就是刚才说的390mm，总厚度在琴体位置是100mm，琴颈位置的厚度一品处22mm，十二品处24mm，符合常规民谣吉他的握持尺寸。安装边界上，弦钮的安装孔是按通用封闭式弦钮的尺寸做的，孔直径10mm，弦钮固定螺丝孔位间距35mm；琴桥的安装位置是按有效弦长基准定的，琴桥的弦槽间距10mm，适配012规格的民谣琴弦；背带钉的安装位在琴尾中心和琴颈根部的上端，都是标准的5mm安装孔，适配通用的吉他背带；拾音器的安装位如果后续要加装的话，音孔位置的直径是98mm，可适配常规的音孔拾音器，尾钉位置也预留了12mm的孔位，可加装压电拾音器的尾钉输出口。

　　做这个模型的时候特意规避了很多新手建模常犯的问题，比如没有把品丝和指板做成一个整体，而是做了独立的品丝实体，后续如果要改品丝规格或者做品丝找平的工装设计，可以直接替换品丝零件；音梁和面板的结合面是完全贴合的曲面，没有出现建模时的缝隙或者重叠，后续做有限元分析的时候不会出现网格划分错误；琴颈的钢筋预埋槽是做的弧形槽，和实际双向调节钢筋的形状一致，不是简单的直槽，能真实模拟钢筋安装后的位置，避免后续生产时钢筋放不进去的问题。另外所有的圆角特征都是按实际木工加工的圆角做的，比如琴体的边缘圆角是3mm，和实际打磨后的琴体边缘一致，不是随便倒的圆角，能直接用来做加工刀路的参考。

　　其实做乐器类的三维模型和普通机械结构不太一样，既要保证结构尺寸的准确性，还要考虑木材加工的工艺特性，比如所有的拼接位置都不能有尖锐的内角，不然木工铣削的时候容易崩料，所以模型里所有的内角都做了R1的圆角过渡；音梁的两端都做了斜削收尾，和实际生产中音梁两端削薄的工艺一致，不会出现硬直角导致的应力集中，避免温湿度变化时音梁和面板脱胶。整个模型的参数都是全关联的，如果后续要改有效弦长，只要改基准轴的长度，品距、琴桥位置、琴颈长度都会自动更新，不用逐个特征修改，对做系列化的吉他产品设计来说效率很高。
