餐叉注塑成型模具结构三维设计

项目分类:注塑模图纸 发布时间:2022-01-21 ID:516772
  • 餐叉注塑成型模具结构三维设计
  • 餐叉注塑成型模具结构三维设计
  • 餐叉注塑成型模具结构三维设计
  • 餐叉注塑成型模具结构三维设计
  • 餐叉注塑成型模具结构三维设计

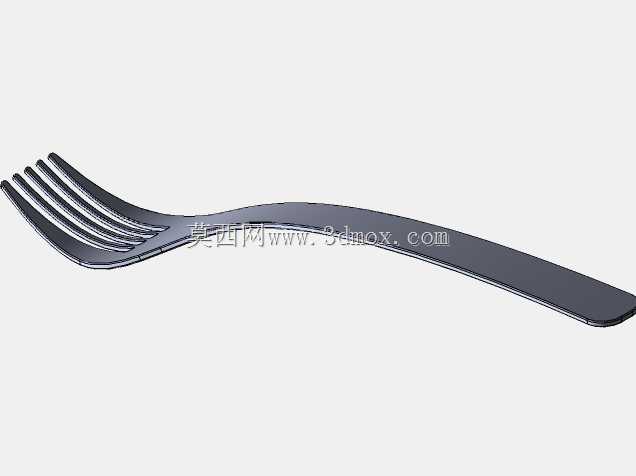

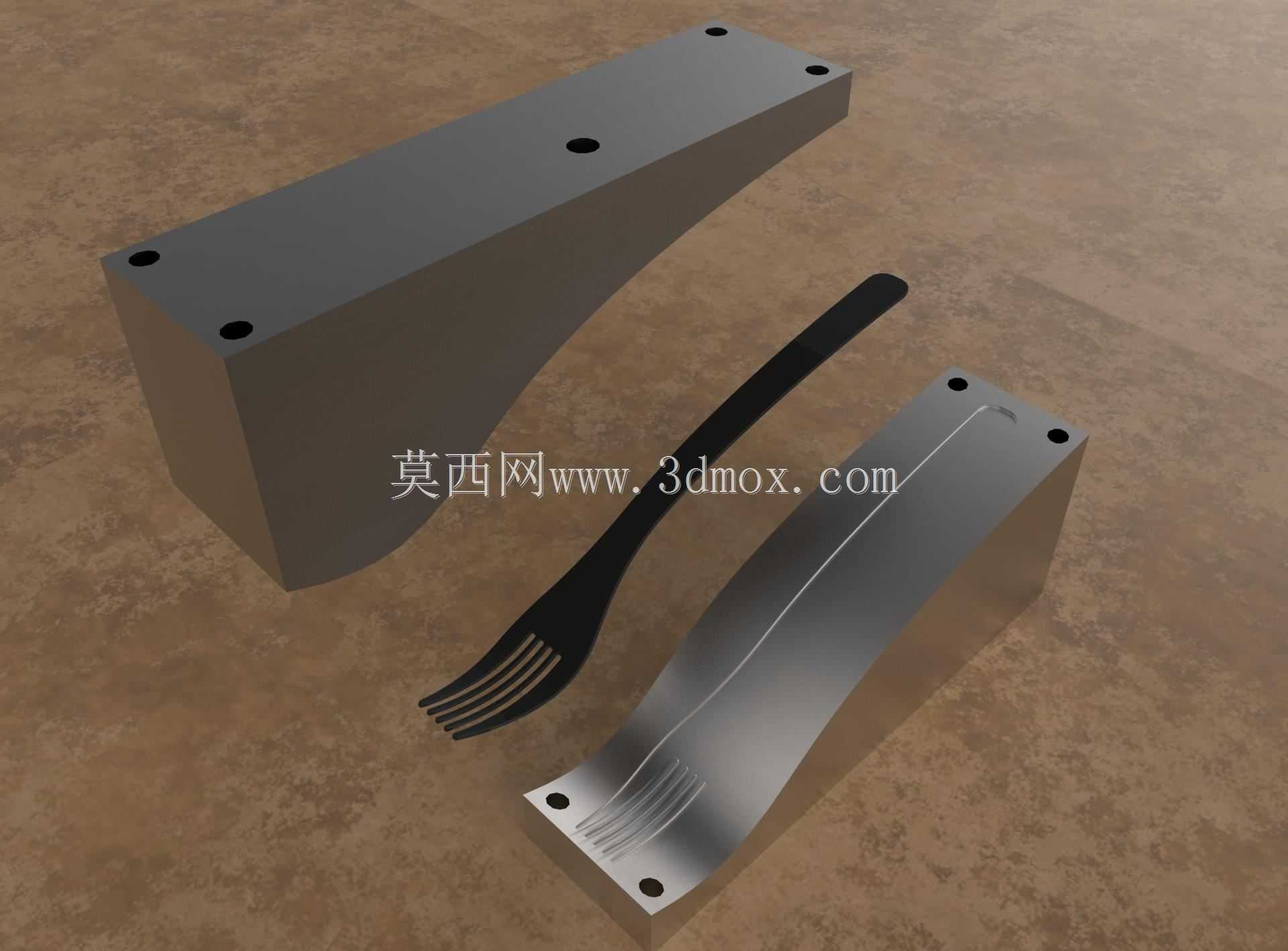

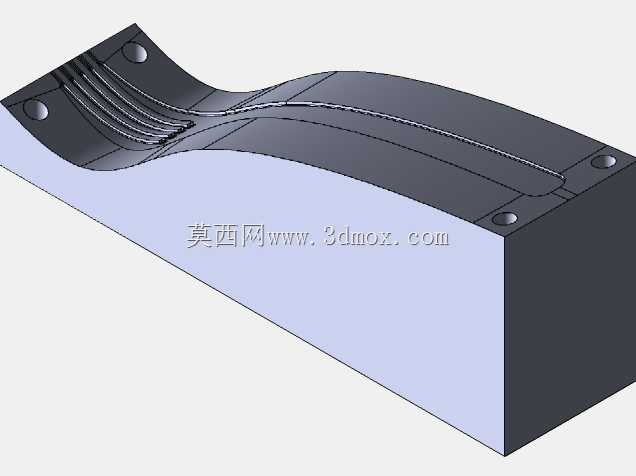

  这套结构针对一次性PP餐叉的量产注塑工序开发,日常对接餐饮耗材供应链的量产项目时,这类薄壁餐具的成型缺陷率控制一直是车间调试的核心难点,毕竟餐叉叉齿部位壁厚仅1.2mm,整体流长比超过120:1,普通浇口设计很容易出现充填不足、熔接痕明显或者翘曲变形的问题,直接影响后续的包装分拣和终端使用体验。整套模架采用标准两板模结构,上下两个模框分别对应型腔与型芯的安装位,模框四周预留的6个M8螺纹孔是用来和注塑机模板做锁固的,安装时要保证分型面的平行度误差控制在0.02mm以内,避免长期生产出现飞边增厚的问题。进胶方式选择了产品尾端的侧浇口设计,浇口截面尺寸做了0.8mm×1.5mm的梯形处理,既可以保证熔融PP料在型腔内的充填速度,

  又能在开模后让浇口凝料和产品自动分离,减少后续人工修剪的工序成本。冷却回路的排布完全贴合餐叉的外形轮廓,在叉齿对应的型芯部位做了随形水路设计,水路距离型腔壁的距离统一控制在8-10mm,保证整个成型面的冷却温差不超过5℃,避免产品因为冷却不均出现翘曲,尤其是叉齿部位如果冷却速度不一致,很容易出现齿形歪斜,直接导致产品报废。顶出结构采用了顶块+顶针的组合方式,在餐叉的手柄平面部位布置矩形顶块,叉齿间隙位置布置细小顶针,顶出行程控制在25mm,保证产品顶出时受力均匀,不会出现顶白、顶穿的缺陷,毕竟薄壁制品的顶出力如果集中在单点,很容易在产品表面留下明显顶痕,影响外观质量。导向定位依靠模架四角的导柱导套完成,导柱直径选了20mm的标准件,

  配合间隙控制在0.01-0.015mm,开模合模过程中可以精准对正型腔和型芯,避免反复开合模过程中出现型腔擦伤,延长模具的整体使用寿命。排气槽开设在分型面的叉齿末端位置,槽深控制在0.02mm,刚好可以让型腔内的空气在充填过程中顺利排出,又不会让熔融塑料溢出形成飞边,解决了叉齿末端容易出现困气烧焦的问题。这套结构适配160吨规格的卧式注塑机,最大开模行程满足顶出距离加上产品高度的安全余量,生产时的成型周期可以控制在18秒以内,单模次成型1件产品,量产时的良品率可以稳定在98%以上,完全满足餐饮耗材大批量供货的产能需求。设计过程中特意在手柄部位的型腔做了0.3°的脱模斜度,叉齿部位的脱模斜度加大到0.5°,避免开模时产品粘在型腔侧,

  同时也减少顶出过程中的摩擦阻力,保证产品表面的光洁度达到Ra0.8的要求,不需要额外做表面抛光处理就能直接满足餐具的外观要求。模架的边角位置都做了C2的倒角处理,避免模具吊装、安装过程中出现磕碰划伤,也减少车间操作人员的安全隐患,所有的螺纹孔、销钉孔位置都和标准模架的安装尺寸完全匹配,不需要二次加工就可以直接组装上机,减少模具制造的周期成本。
