起重吊装用带外螺纹连接单钩结构

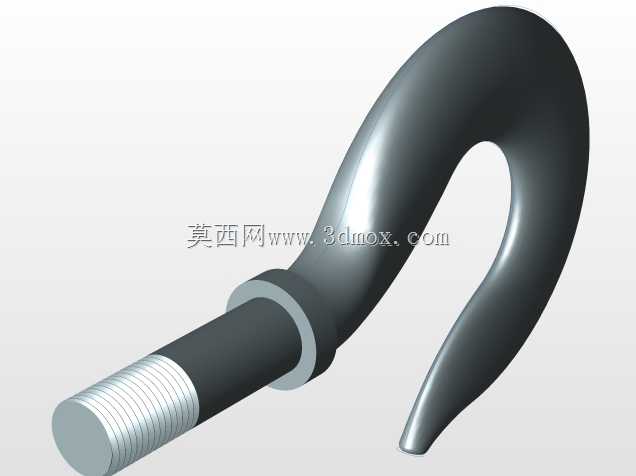

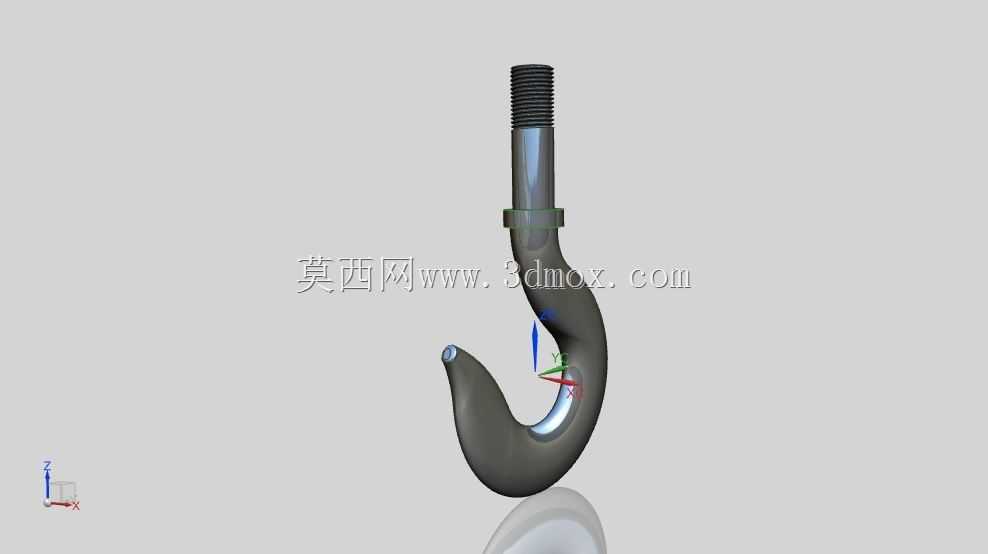

　　在车间物料转运、重型设备检修吊装、轻型起重设备配套场景里，这类带外螺纹安装段的单钩是非常常见的吊具连接件，区别于传统的钩头与吊环一体式结构，螺纹连接的形式能让吊钩快速适配不同的安装基座，不管是固定在电动葫芦的输出端、手动葫芦的下挂点，还是定制化的吊装工装悬臂端，都能通过匹配的内螺纹孔完成快速装配，不需要额外做焊接或者销轴打孔的二次加工，在小吨位频繁拆装的吊装工位上，这种结构的适配性优势非常明显。从结构设计逻辑来看，钩身的曲线是按照载荷受力路径做的平滑过渡，没有出现直角或者突变的截面，避免吊装过程中应力集中在局部位置引发塑性变形，钩尖位置做了向内的收弧设计，挂上吊装带、钢丝绳索具或者卸扣之后，能在受拉状态下自动滑到钩身的最低受力点，

　　不会出现索具从钩尖滑脱的风险，靠近螺纹段的位置做了一圈凸起的轴肩，安装的时候这个轴肩会贴紧安装基座的端面，一方面能给螺纹旋合提供定位基准，保证螺纹拧入深度一致，另一方面能承担吊装时的径向剪切力，避免所有载荷都集中在螺纹牙上，提升连接的可靠性。上部的外螺纹段做了标准的公制粗牙设计，牙型角60度，旋合过程中对中性好，日常维护的时候如果钩身出现磨损或者变形，只需要把旧钩拧下更换同规格的新钩即可，不需要更换整套吊具，能降低现场的备件成本。从安装边界来看，螺纹段的长度是按照常规吊装基座的壁厚设计的，旋入之后能保证至少5倍螺距的啮合长度，满足小吨位吊装的螺纹连接强度要求，钩身的开口尺寸适配常规的1吨到3吨级吊装索具的连接端，

　　不会出现开口太大索具晃动量过大，或者开口太小索具挂不进去的问题。实际使用的时候，这类吊钩通常会配合防脱卡簧使用，不过这个模型里只做了钩体本身的结构，钩身的截面是椭圆形的，和圆形截面相比，相同截面积下椭圆截面的抗弯截面模量更大，在受侧向力的时候不容易发生弯曲变形，毕竟现场吊装的时候很难保证载荷完全沿着吊钩的轴线方向，偶尔的偏载是不可避免的，椭圆截面的设计刚好能应对这类偏载工况。很多新手建模的时候容易把钩身的曲线做的太随意，要么曲率变化太大导致局部应力集中，要么钩尖的位置翘的太高，挂索具的时候不方便，这个模型的曲线是按照实际吊钩的受力轨迹做的，从螺纹段下方的过渡区开始，曲率半径逐渐变化，到钩底位置曲率半径最大，刚好是索具停靠的受力位置，

　　钩尖的高度刚好低于钩身最上端的轴肩位置，就算索具出现小幅滑动，也会被轴肩挡住不会脱出。在做设备配套选型的时候，需要注意这个吊钩的螺纹规格要和配套的葫芦或者工装的输出轴内螺纹完全匹配，安装的时候要在螺纹段涂抹少量润滑脂，避免长期受载之后螺纹锈死，后续更换的时候拆不下来，另外要定期检查钩身的磨损情况，尤其是钩底和索具接触的位置，如果磨损量超过原截面的10%就需要及时更换，不能继续超载使用。这类吊钩和大吨位的叠片式吊钩不同，整体是锻造之后机加工成型的，结构更紧凑，重量更轻，适合在轻型吊装工位使用，比如车间里的工位悬臂吊、小型电动葫芦、维修用的吊装架上，都能看到这类结构的吊钩，相比卸扣类的连接件，吊钩的挂取效率更高，不需要每次都插销轴拧螺母，能提升频繁吊装作业的效率。建模的时候要注意螺纹段和钩身的同轴度，要是同轴度偏差太大，安装之后钩身会出现偏斜，吊装的时候载荷就会偏向一侧，加速钩身的磨损，轴肩的端面要和螺纹轴线垂直，不然安装之后轴肩和基座端面贴合不紧密，会出现附加的弯曲应力，影响吊钩的使用寿命。
