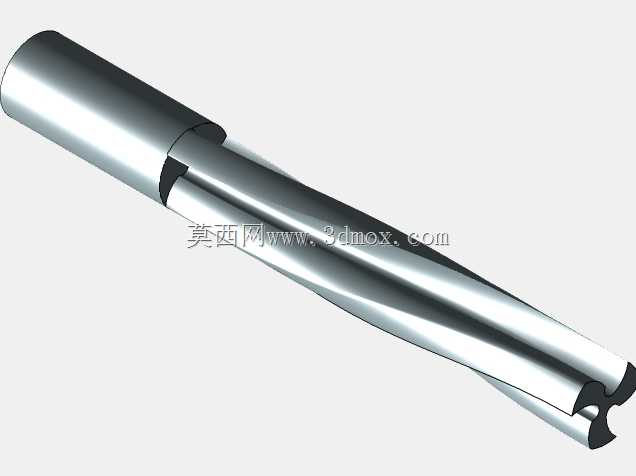

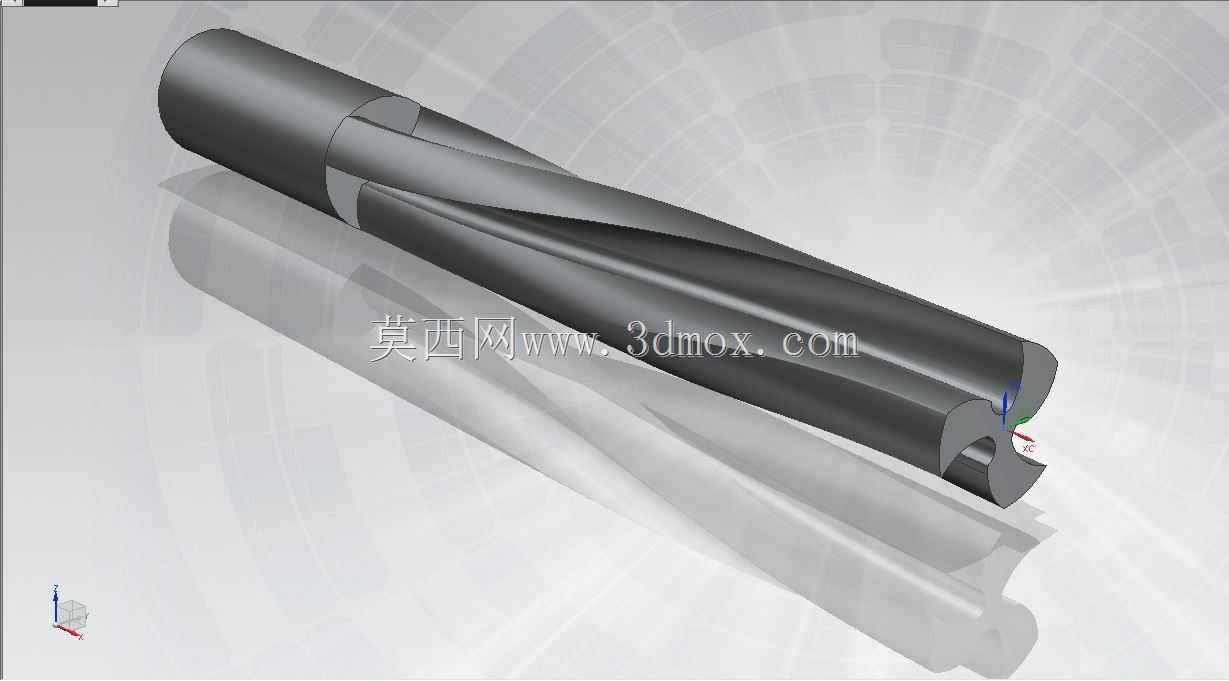

多刃螺旋槽立铣刀三维结构设计

　　这款立铣刀的三维结构完全围绕金属切削加工的实际工况搭建，日常在立式加工中心、数控铣床、普通镗铣床的金属切削工序中随处可见它的应用场景，不管是普通碳钢的平面铣削、合金钢的台阶面加工、模具钢的型腔粗精加工，还是有色金属的侧壁轮廓铣削，都能适配对应的加工参数完成作业。从结构设计逻辑来看，整体采用直柄夹持结构，柄部为标准圆柱形态，表面做了高精度的圆柱度管控，和ER弹簧夹头、强力铣夹头的内孔配合间隙控制在微米级，装夹后不会出现偏摆跳动，能有效避免加工过程中的振刀问题，夹持段的长度也匹配常规夹头的夹持深度，既不会因为夹持长度不足导致装夹刚性不够，也不会因为柄部过长干涉工件的装夹空间。切削部分采用多刃螺旋槽设计，螺旋角的取值经过反复校核，

　　既保证了切削过程中切屑能顺着螺旋槽顺畅排出，不会在槽内堆积刮伤已加工表面，也能让每个刀齿的切入切出过程更平缓，降低切削冲击，延长刀具的连续加工时长。刀齿的后角、前角参数按照通用加工场景做了平衡设计，前角取值兼顾了切削锋利度和刀齿强度，不会因为前角过大导致刀齿崩损，也不会因为前角过小让切削阻力陡增增加机床负载；后角的设计则减少了刀齿后刀面和工件已加工表面的摩擦，能长时间保持加工表面的粗糙度稳定。端部的切削刃设计覆盖了端铣和侧铣的双重需求，端刃过中心的结构让刀具可以直接完成轴向进给的钻削动作，在型腔加工的落料工序中不需要提前预钻工艺孔，能减少工序切换的辅助时间，提升加工效率。排屑槽的槽型采用光滑的圆弧过渡设计，没有应力集中的尖角结构，

　　在三维建模过程中对槽底的圆角做了连续曲率处理，既提升了刀体整体的抗扭强度，在大切深、大进给的粗加工工况下不会出现刀体断裂的风险，也能让切屑在排出过程中不会被槽内的结构卡滞，尤其是加工塑性较强的钢材时，带状切屑能顺着螺旋槽的弧度顺利导出，不会缠绕在刀体上影响加工连续性。刀体的整体长径比按照通用加工场景做了合理匹配，刃长部分覆盖常规加工的常见切深范围，既不会因为刃长过长导致刀体刚性下降，也不会因为刃长过短无法满足常规的台阶、型腔加工深度需求。从安装边界来看，柄部直径为标准系列规格，和主流的铣削夹头规格完全适配，不需要额外定制转换套就能直接装夹使用，刀具的总长度也匹配常规加工中心的刀库换刀空间，装夹后不会超出刀库的容纳尺寸，

　　自动换刀过程中不会出现碰撞干涉。在实际加工应用中，这款刀具的结构可以适配顺铣和逆铣两种加工方式，针对不同的工件材料只需要调整对应的转速、进给参数，不需要更换刀具结构就能完成粗加工到半精加工的工序衔接，粗加工时可以采用大切深、中等进给的参数快速去除毛坯余量，半精加工时调整切深和进给参数就能获得稳定的尺寸精度和表面质量，刀齿的刃口强度也能承受断续切削的冲击，在加工带有铸造黑皮、锻造氧化层的毛坯件时，不会轻易出现崩刃的情况。建模过程中对每个结构的衔接处都做了工程化的细节处理，比如柄部和切削部分的过渡位置采用了小锥度过渡，避免了直径突变带来的应力集中，在刀具承受较大切削扭矩时，过渡位置不会成为应力薄弱点发生断裂；切削刃的刃口做了微小的钝化处理建模还原，和实际生产中的刀具刃口处理工艺一致，能有效提升刃口的抗冲击性能，避免刚接触工件时的微崩刃问题。
