可折叠插脚式iPad2充电适配器结构设计

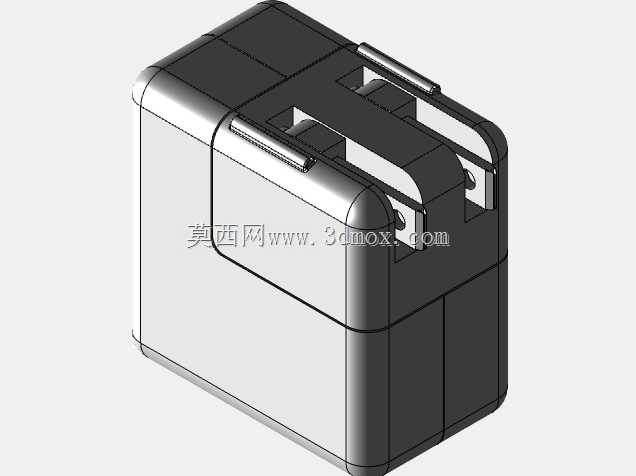

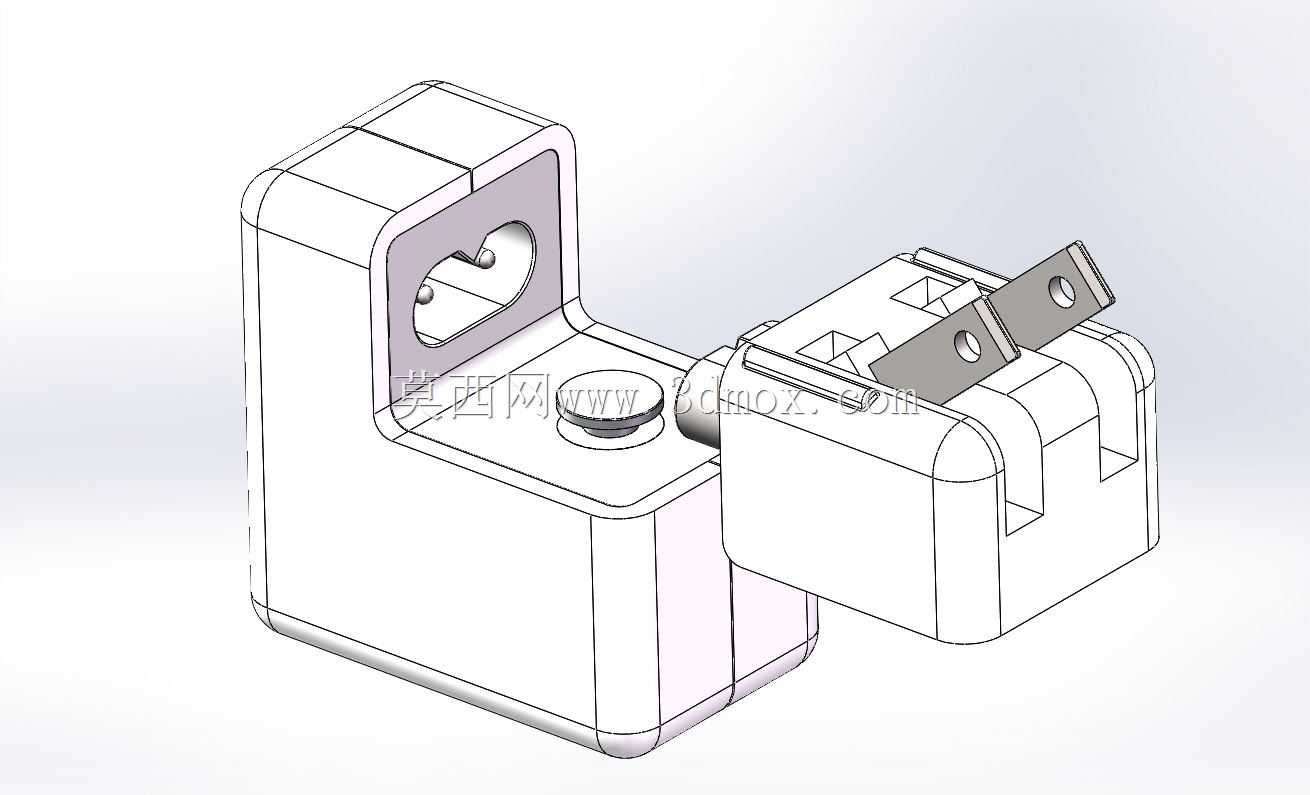

　　这款充电适配器的三维结构设计，核心围绕便携消费电子的日常供电场景展开，适配平板类数码设备的日常补能需求，不管是居家桌面摆放、差旅随身收纳还是办公工位固定使用，都能匹配对应的使用环境。从实际使用的痛点出发做结构规划，传统固定插脚的充电器在收纳时，金属插脚容易刮蹭包内其他物品，比如刮花耳机外壳、磨花笔记本边框，甚至勾扯织物面料，所以设计时采用了可翻转折叠的插脚结构，插脚与主体之间通过转轴结构实现90度翻转，使用时将插脚翻出至与主体垂直的状态，可直接插入墙面插座、桌面插排的国标五孔或两孔插孔中，收纳时将插脚翻折嵌入主体对应的凹槽内，整个外轮廓没有突出的金属部件，大幅降低收纳时的剐蹭风险。

　　主体部分的结构做了分层布局，靠近插脚的一侧是高压侧腔体，内部预留了AC输入弹片、整流电路、降压模块的安装空间，弹片的位置与折叠插脚的转轴端做了对位设计，插脚翻出到位时，金属插脚的尾端能与内部弹片可靠接触，避免接触不良导致的打火、温升过高问题；靠近输出接口的一侧是低压侧腔体，预留了USB输出母座的安装位，接口周围做了加厚的围骨结构，提升插头反复插拔时的结构强度，避免接口松脱。外壳采用上下扣合的装配结构，扣合位设置在壳体侧面的内凹筋条处，装配后外表面没有明显的拼接缝隙，既提升外观的整体性，也能减少日常使用中缝隙积灰的问题。

　　外形尺寸的规划充分考虑了插排的空间占用问题，主体的宽度控制在单孔插位的占用范围内，插脚折叠后整体厚度控制在28mm以内，即使在插排相邻插孔同时插入其他设备时，也不会出现互相干涉挤占空间的情况。安装边界方面，插脚翻出后，插脚的中心距严格符合两孔插座的孔位间距标准，插脚的金属部分长度满足插座的插入深度要求，插入后不会出现松脱、接触不到位的情况；主体与墙面贴合的一面做了微弧处理，即使墙面插座有轻微的凸起或不平整，也能保证插脚插入到位，不会出现主体歪斜的情况。

　　输出接口的位置设置在主体的端面，接口周围做了1mm的下沉台阶，当充电线插头插入后，插头的根部能嵌入下沉台阶内，避免日常拉扯线材时接口处出现应力集中，延长接口的使用寿命。壳体表面做了细微的磨砂纹理处理，既提升手持插拔时的摩擦力，不容易打滑，也能减少日常使用中留下的指纹和划痕。内部的筋位布局做了针对性优化，高压区和低压区之间设置了隔离筋，满足安规的电气间隙要求，同时筋位也能对内部的电路板起到支撑固定的作用，减少跌落时电路板的移位风险。插脚的转轴处做了阻尼结构设计，翻折时的阻尼力度适中，既不会因为太松导致插脚在收纳时自行滑出，也不会因为太紧导致翻折时需要用过大的力气，同时转轴处做了限位结构，插脚翻出到垂直位置时会被限位卡住，避免插入插座时插脚受力后翻回转导致接触失效。

　　在实际使用场景中，这款适配器的结构设计也兼顾了多场景的适配性，比如在桌面插排竖向安装的场景下，适配器插入后重心靠近插排表面，不会因为重心外伸导致插排被带歪；在差旅收纳时，折叠后的整体外形接近规整的长方体，可以和数据线一起放入数码收纳包的小隔层内，不会占用过多空间。壳体的边角全部做了R2以上的圆角处理，没有尖锐的棱角，手持插拔时不会硌手，也避免收纳时刮伤其他物品。内部的空间预留也考虑了元器件的散热需求，高压元器件和低压元器件之间留有足够的散热间隙，壳体对应发热元件的位置没有做加厚处理，保证日常充电时的热量能及时散出，避免温升过高影响元器件寿命。
