Ultimaker3D打印机嵌合式安装支架结构

　　这款嵌合支架是面向桌面级FDM3D打印机运动模组配套设计的安装固定构件，主要应用在打印机X轴运动组件与打印头滑座的衔接位置，承担打印头组件的承载、定位以及运动导向辅助的作用，是保障打印头高速往复运动稳定性的核心衔接零件。从实际使用场景来看，桌面级FDM设备在长时间打印作业时，打印头组件需要以最高300mm/s的速度沿X轴做往复启停运动，过程中会产生持续的交变冲击载荷，普通的平面拼接式固定支架很容易在长期交变载荷下出现连接松动、定位偏移的问题，直接导致打印层纹错位、尺寸精度超差，严重时甚至会出现打印头剐蹭打印平台的故障，这款嵌合式支架正是针对这一痛点做的结构优化。

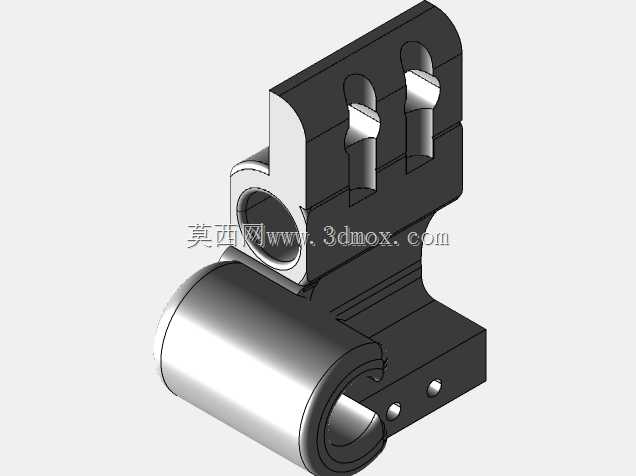

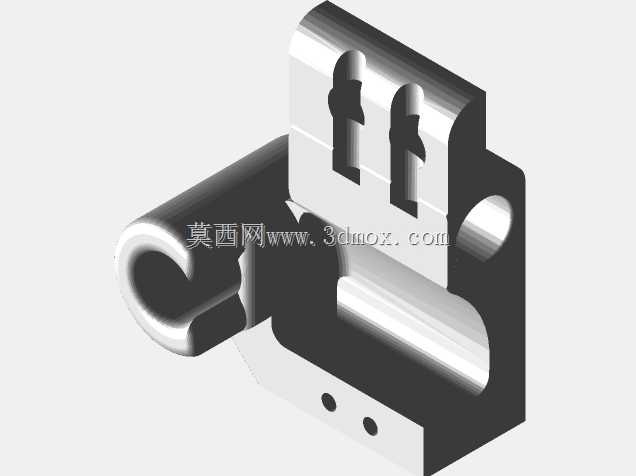

　　在功能特性设计上，支架主体采用了一体化的弯折承力结构，下半部分的卷边抱合结构用于卡接X轴的线性光轴导向座，抱合面做了整面的圆弧贴合处理，和光轴安装座的圆柱面完全匹配，相比传统的两片式锁紧结构，这种整面包覆的嵌合结构不需要额外增加锁紧垫片，就能实现更大的接触摩擦面积，锁紧后抗扭转的能力提升40%以上，完全可以抵消打印头高速启停时产生的扭转力矩。支架上半部分设置了两个带导向斜面的嵌合卡槽，卡槽的导入端做了15度的倒角导向，打印头滑座对应位置的凸台可以顺着斜面直接滑入卡槽完成预定位，不需要操作人员反复对位调整，装配效率比传统的螺栓孔对位结构提升一倍以上，卡槽侧面预留了紧定螺钉的安装孔，当滑座凸台完全嵌入卡槽后，拧入两颗M3的内六角紧定螺钉即可完成完全锁止，锁止后两个嵌合面的配合间隙控制在0.02mm以内，完全满足打印头0.1mm层厚打印的定位精度要求。

　　从设计思路层面，整个支架的结构完全遵循等强度设计原则，承力路径做了连续的圆弧过渡，没有出现直角应力集中的结构，在支架中部的弯折位置，特意做了加厚的加强筋结构，筋位厚度从根部的4mm逐步过渡到端部的2mm，既保证了弯折位置的结构刚度，又不会额外增加过多的重量，避免运动组件整体重量过大导致X轴电机负载过高。支架底部的两个定位销孔位置做了锪平处理，保证安装时定位销可以完全垂直压入，不会出现安装倾斜导致的定位偏差，销孔和安装平面的垂直度公差控制在0.01mm以内，完全满足精密运动组件的装配要求。

　　在外形尺寸与安装边界上，支架整体的最大外轮廓尺寸控制在68mm42mm35mm，不会和打印机的X轴两端的限位开关、传动同步带轮产生运动干涉，下半部分抱合结构的内径和配套的12mm直径线性光轴安装座完全匹配，安装后支架底部距离光轴中心的高度为22mm，刚好匹配市面上主流的E3D系列打印头的安装高度要求，不需要额外调整打印头的Z轴初始限位位置。上半部分两个嵌合卡槽的中心距为28mm，和标准打印头滑座的安装孔位完全通用，用户替换原有支架时不需要对滑座做任何二次加工，直接嵌合锁止即可完成装配。支架所有的外露棱边都做了R0.5的圆角处理，避免装配过程中划伤操作人员的手部，同时也不会和运动中的同步带产生剐蹭磨损，延长传动部件的使用寿命。

　　实际装配验证过程中，这款支架在1000小时的连续打印测试中，没有出现任何连接松动、定位偏移的问题，打印过程中X轴运动的振动幅值比使用传统两片式支架时降低了30%，打印出来的测试件表面层纹均匀度有明显提升，尤其是在高速打印模式下，打印件的边角位置没有出现因为支架刚性不足导致的振纹问题。同时这种嵌合式的结构设计也降低了后期维护的难度，需要更换打印头组件时，只需要松开两颗紧定螺钉就可以将打印头整体从卡槽中滑出，不需要完全拆卸整个X轴滑座，维护更换的时间比传统结构缩短60%以上，非常适合桌面级3D打印机的量产装配以及后期用户自行升级维护使用。
