感应式自动出皂给皂器结构设计

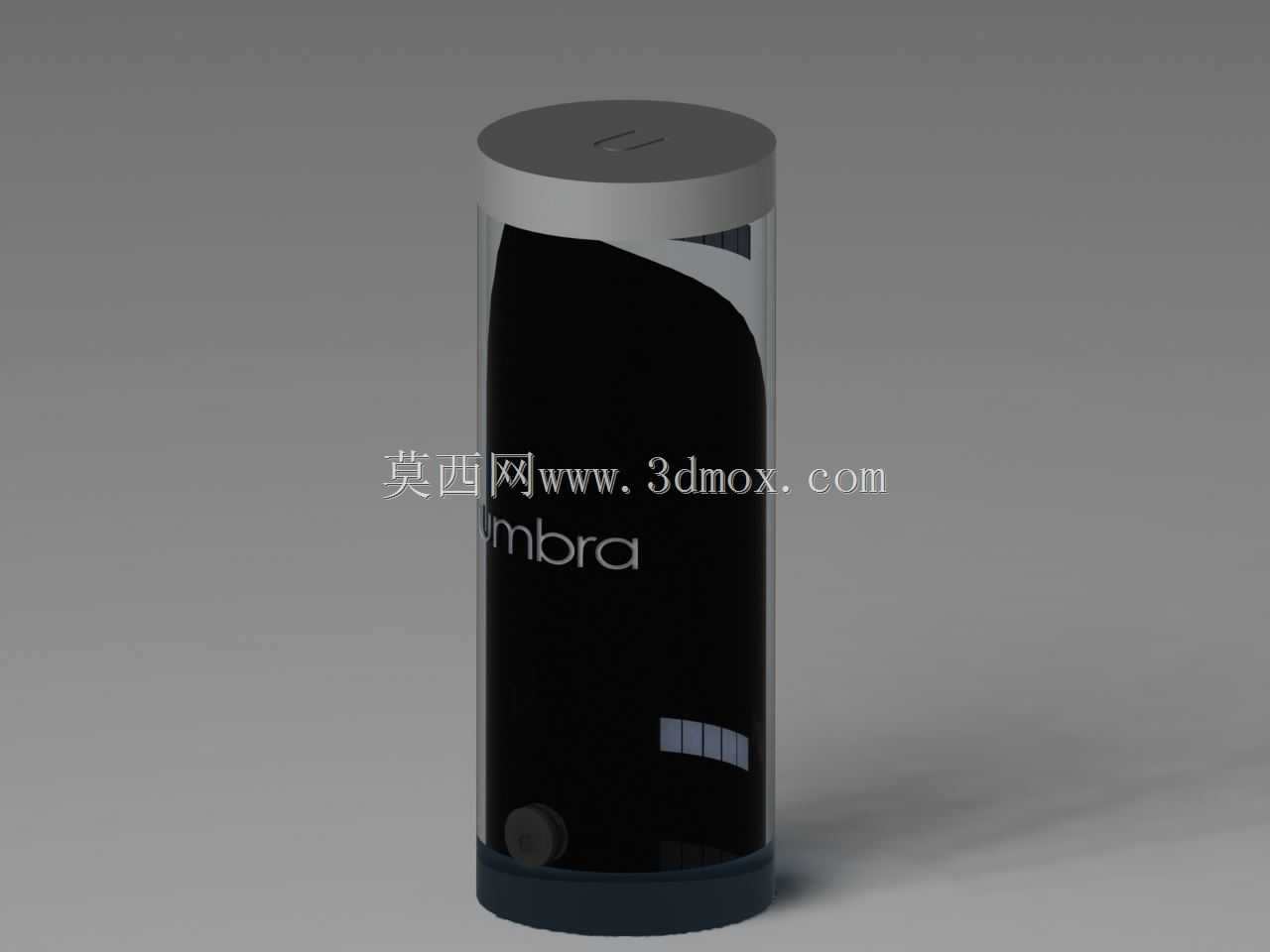

　　这款感应式自动给皂装置，主要面向公共卫浴、商用厨房、医疗洁净区域等高频手部清洁场景设计，替代传统手动按压皂液器，避免接触造成的交叉污染问题，适配块状皂体的自动定量供给需求，和常规液态皂液给皂器形成应用场景互补。从结构实现逻辑来看，装置核心的出皂触发单元采用非接触式感应方案，感应模块布置在出皂口下方的弧形导流结构内侧，探测范围覆盖人手常规伸及的10-15cm区间，当检测到遮挡信号时，触发底部的驱动机构动作，完成单次皂体推送。皂体存储腔采用直立式筒状结构，可适配常规市售块状洁面皂、清洁皂的尺寸规格，腔体内壁设置有限位导向筋，避免皂体在推送过程中出现卡滞、偏斜问题，存储腔底部的承托组件集成了橡胶材质的比萨饼形垫圈，

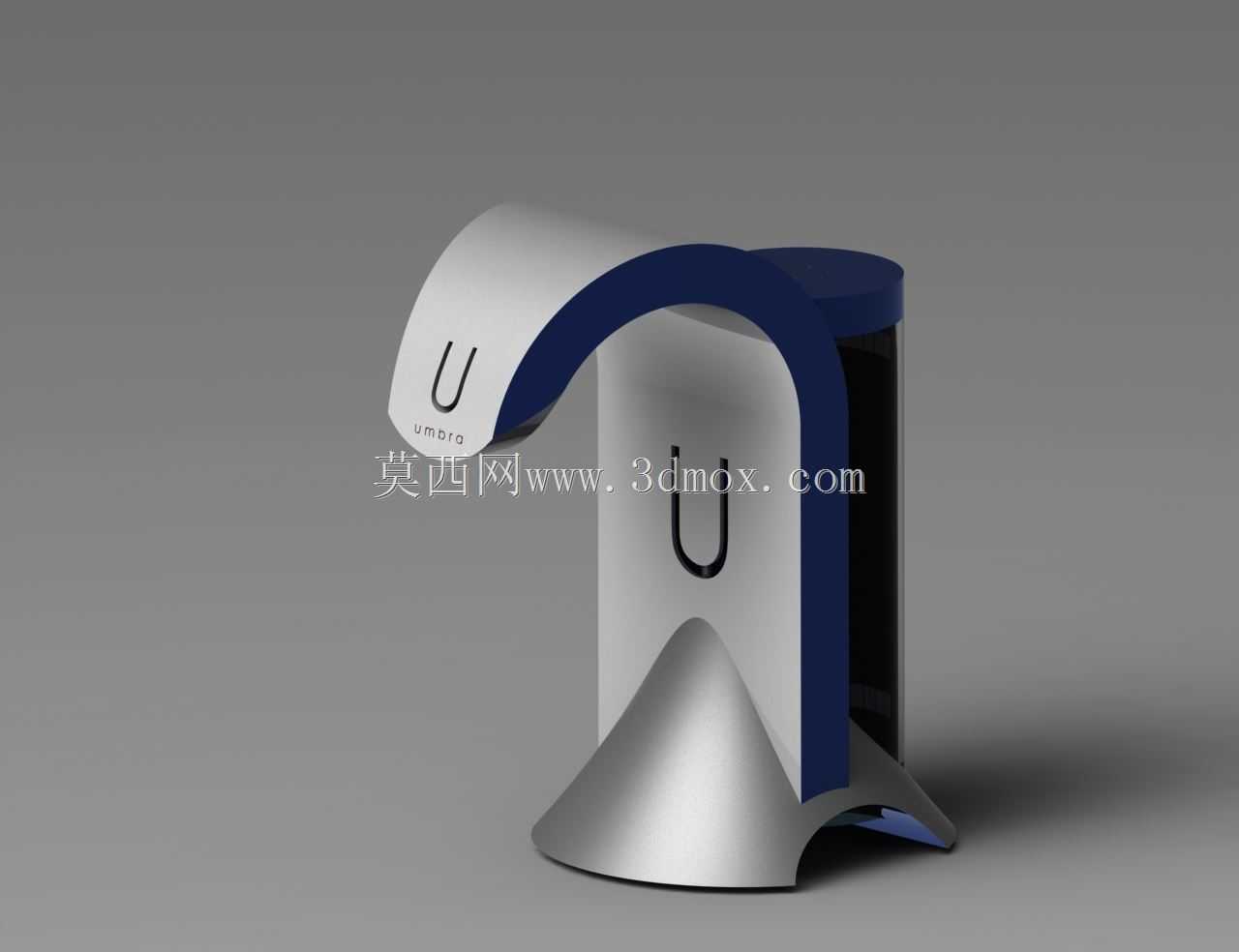

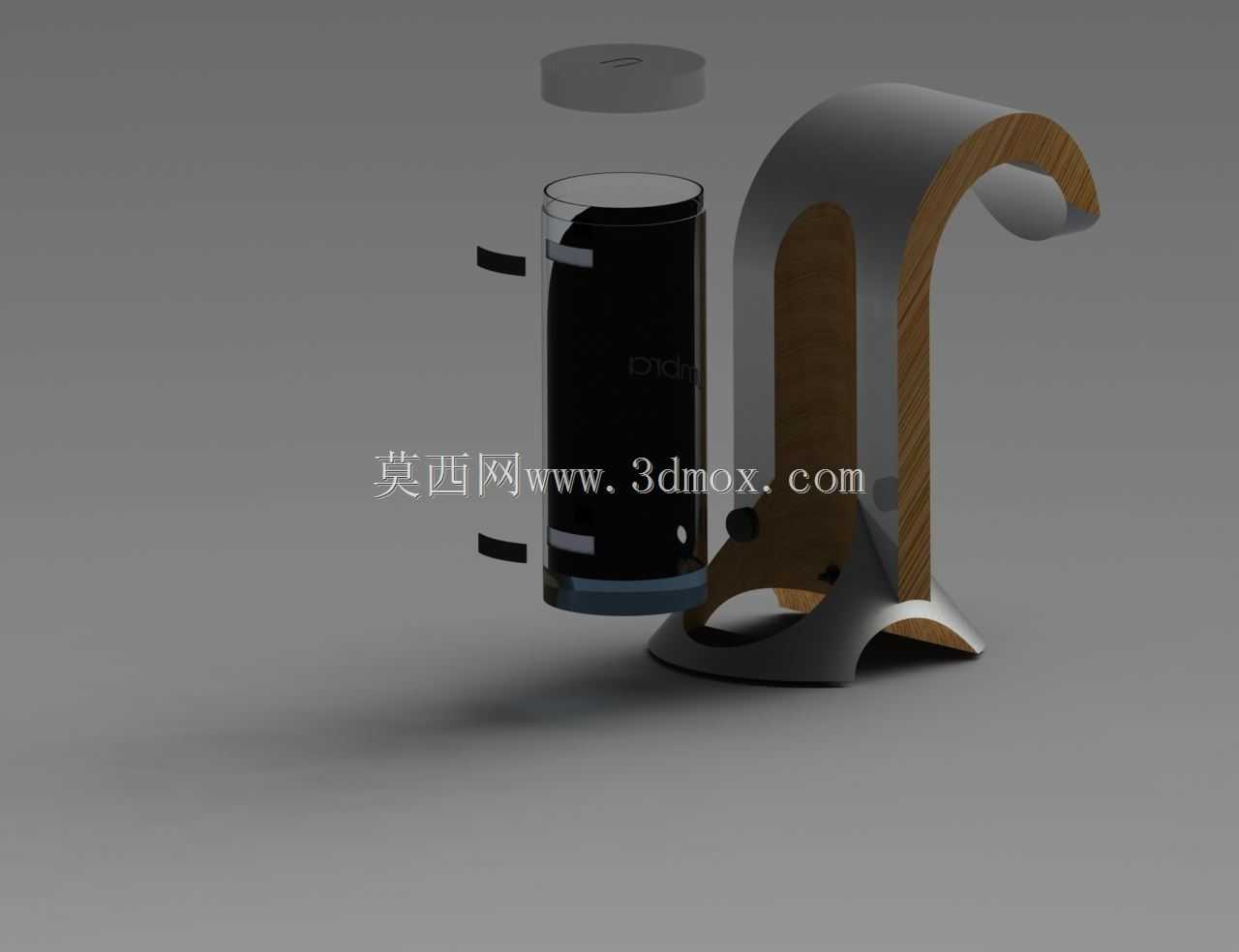

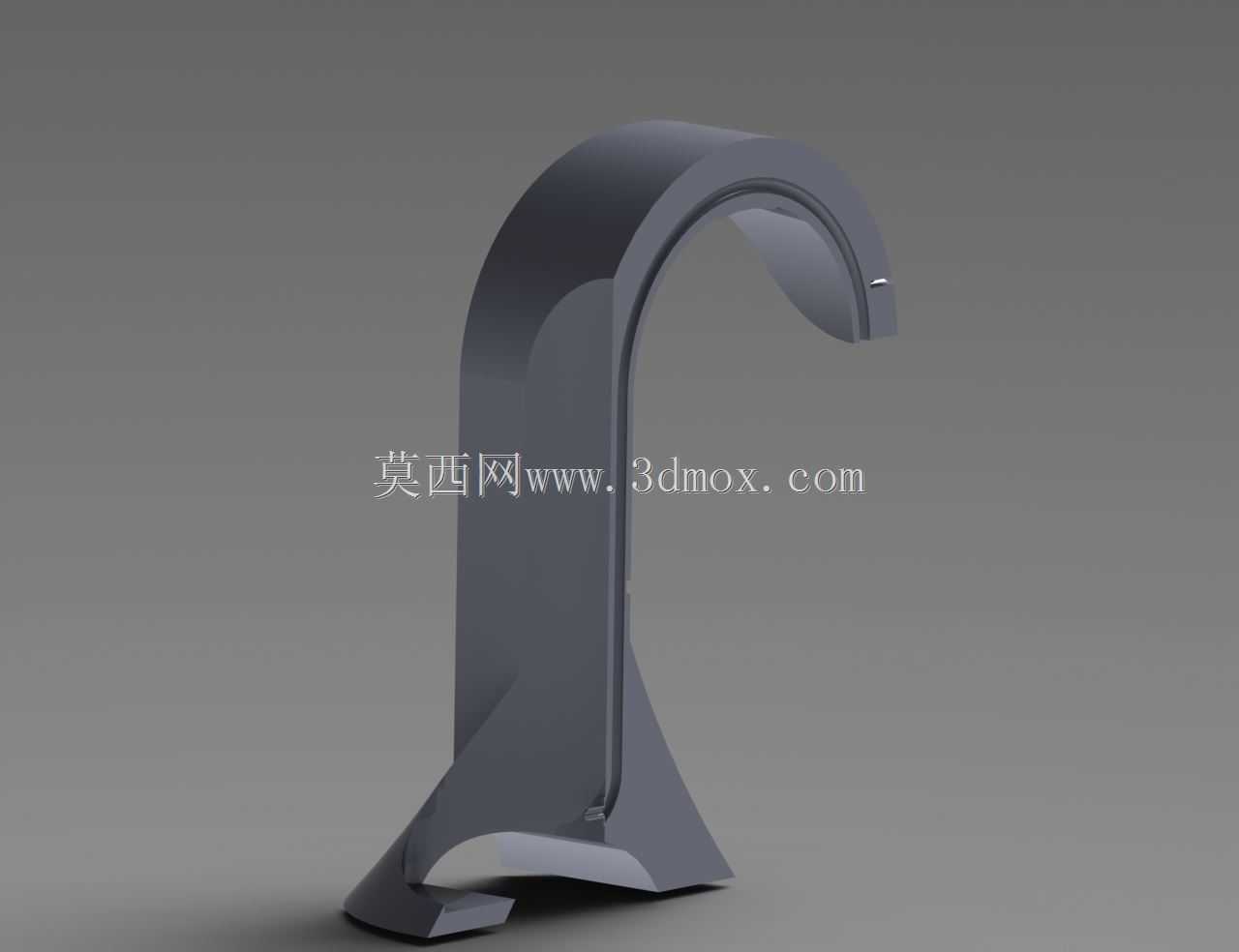

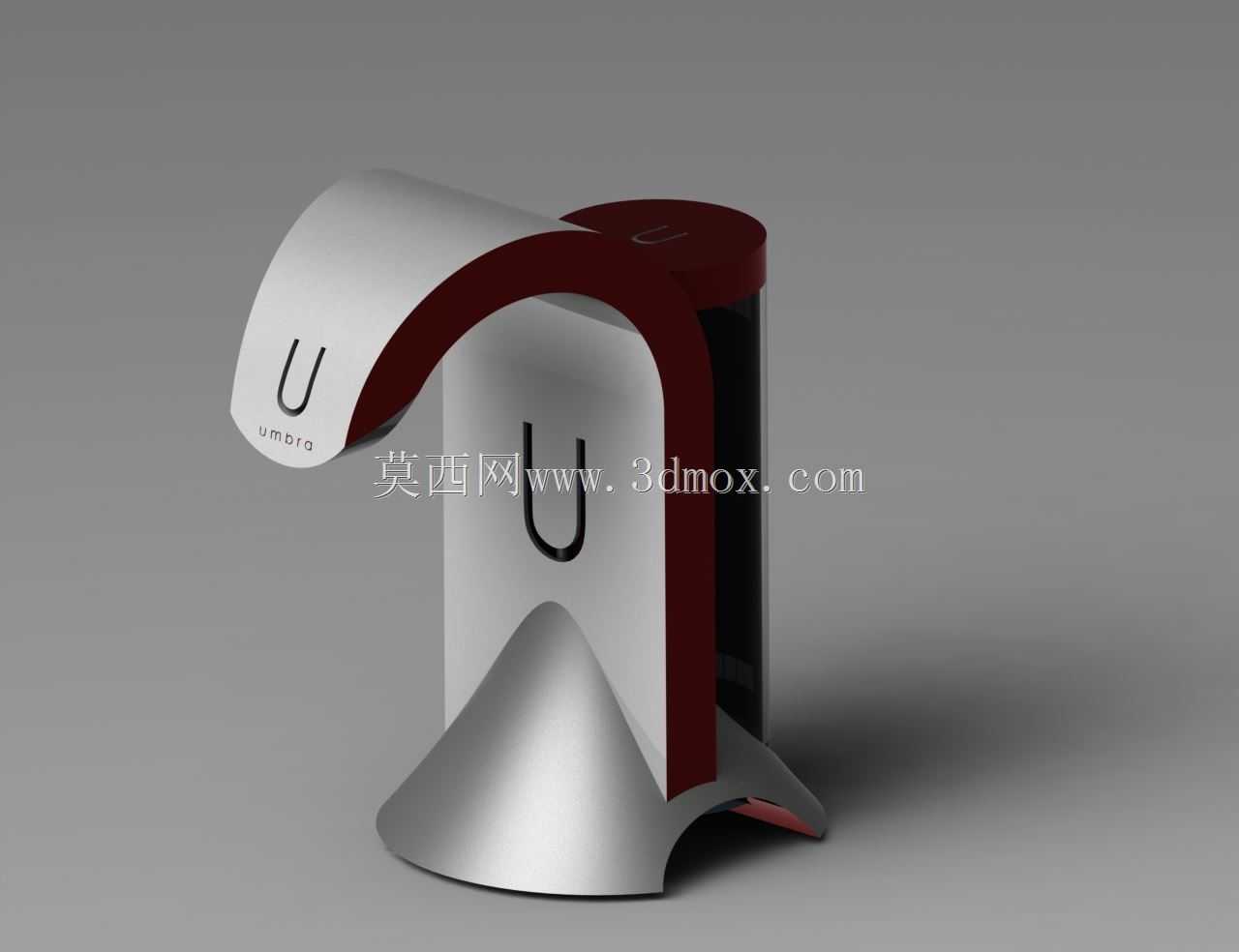

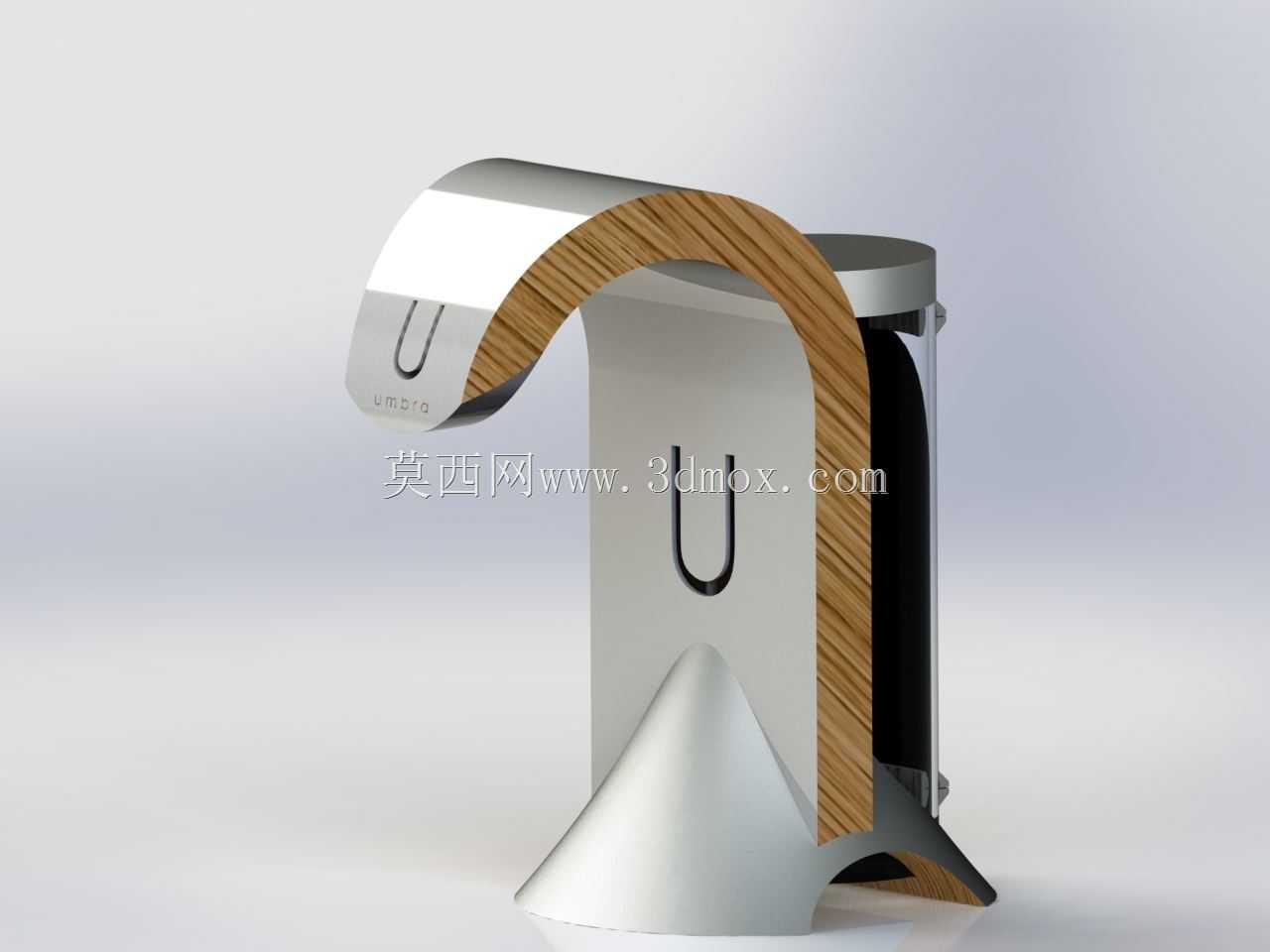

　　该垫圈采用多瓣式切口设计，既可以承托堆叠的皂体不会自然掉落，又能在驱动推杆上行时，通过瓣片的弹性形变让最底部的单块皂体顺利通过，落到下方的弧形接皂台面上，完成单次出皂动作，垫圈的橡胶邵氏硬度控制在45-55度区间，兼顾形变复位能力和承托刚性，长期使用不会出现瓣片疲劳塌陷问题。外形设计上采用流线型弧面过渡结构，主体外壳分为前后两个装配半壳，通过侧边的卡扣结构实现无外露螺丝装配，外壳表面做哑光磨砂处理，减少日常使用中的指纹、水渍残留，降低清洁维护频次。主体底部的锥形支撑结构做了加宽处理，支撑脚向外延伸出3cm左右的边界，放置在台面上时具备足够的抗倾覆能力，即使受到侧向的轻微碰撞也不会翻倒；整体安装边界控制在直径12cm、

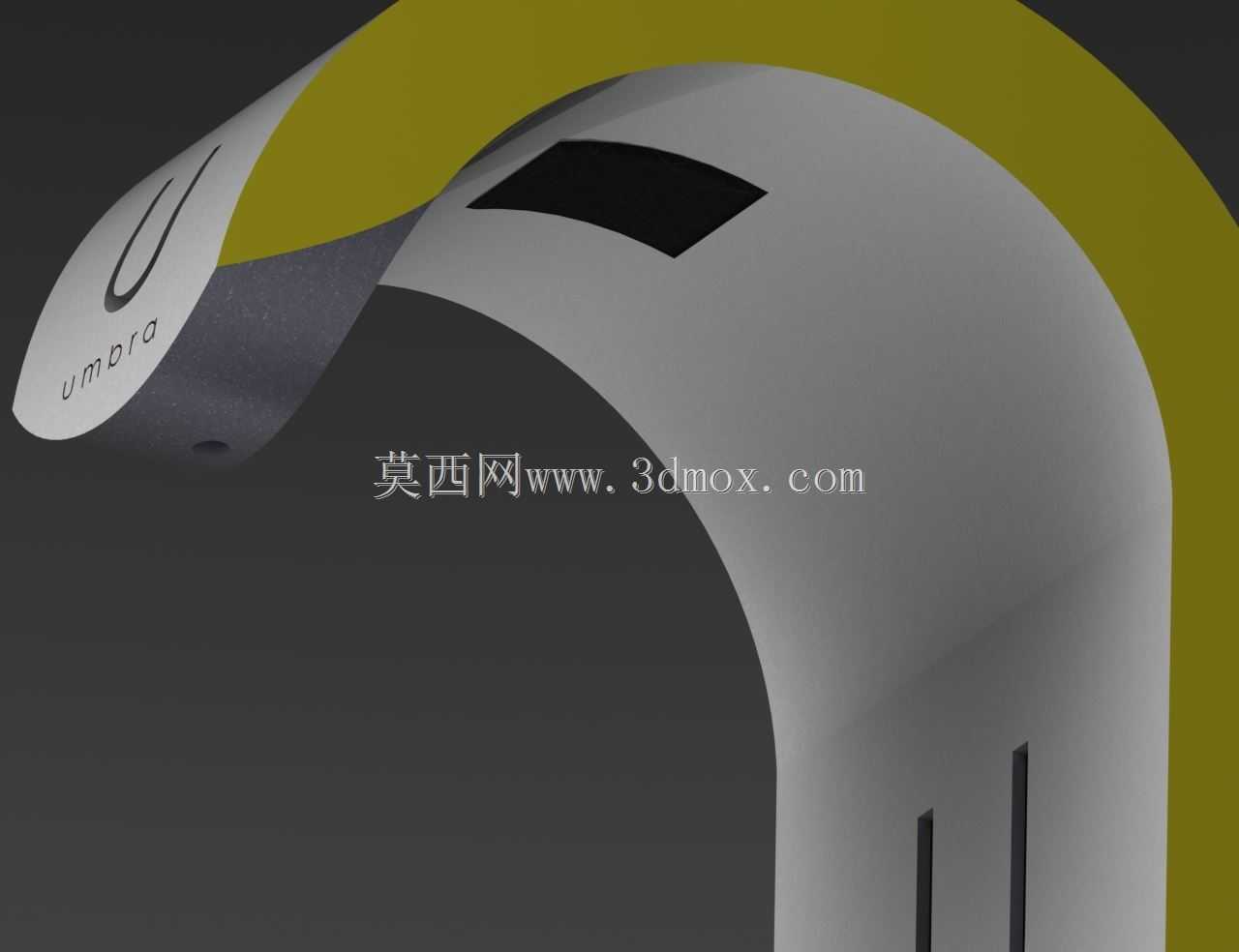

　　高度22cm的圆柱空间内，不会占用过多洗手台的操作空间，台置式的安装方式不需要在墙面或者台面上开孔，可直接放置在洗手台旁的平整台面上使用，也可根据需求选配壁挂支架，通过背部的挂孔实现墙面固定安装。出皂口的弧形导流结构做了向下15度的倾角设计，皂体送出后会自然滑落到接皂台的中心位置，不会出现掉落至台面的情况，接皂台表面设置有密集的导流凹槽，使用后残留的皂液可以顺着凹槽流到下方的集液槽内，避免皂体长期泡在积水中软化糊化。装置的供电模块布置在主体后侧的独立仓体内，采用常规干电池供电方案，仓盖设置有防水胶圈，可抵御日常洗手时的水花泼溅，满足卫浴场景的IPX4防水等级要求。从结构可靠性角度考虑，驱动机构采用减速电机配合螺杆推杆的传动方案，

　　推杆的行程经过精确计算，每次上行距离刚好推送单块皂体穿过橡胶垫圈，不会出现一次出多块皂的问题，传动位置设置有行程限位开关，推杆到达指定位置后自动复位，等待下一次触发信号；感应模块的触发逻辑做了延时防抖处理，避免单次伸手出现多次触发出皂的问题，触发后设置有2秒的锁止时间，防止误触发造成的皂体浪费。和传统手动皂液器相比，这款装置的结构设计充分考虑了块状皂的使用特性，不需要对皂体进行额外的液化处理，直接使用常规块状皂即可，降低了耗材适配成本，非接触的触发方式也更符合当下公共场景的卫生要求，整体结构没有复杂的传动链路，后期维护只需要定期打开存储腔补充皂体、清理集液槽即可，不需要专业人员进行拆装维护，适合在写字楼公共卫生间、餐饮门店后厨、医院门诊洗手区、学校公共盥洗室等场景批量部署使用。
