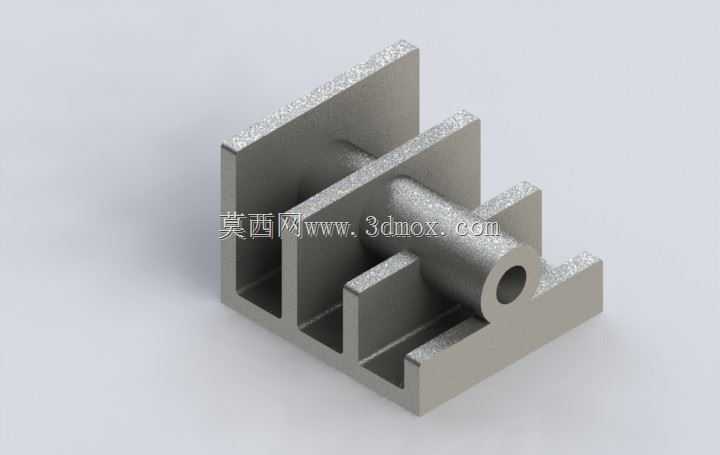

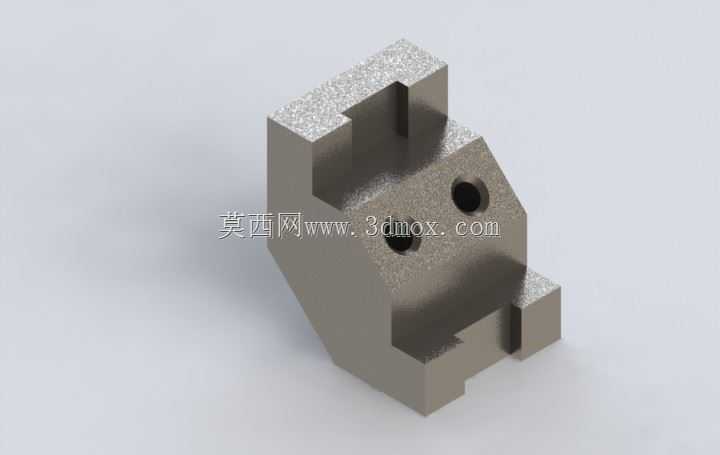

阶梯式带孔肋板挤出型机械支撑构件

　　在非标自动化设备的机架辅件、小型动力单元的安装定位场景里，这类带阶梯肋板的挤出型构件是很常见的结构件，很多刚接触结构设计的工程师容易忽略这类基础件的受力逻辑，往往直接照搬标准型材切角拼接，最后要么出现安装位干涉，要么长期受力后肋板根部出现应力开裂。先从实际安装边界说起，这类构件的底部平面是核心安装基准，设计时需要保证底面平面度控制在0.1mm以内，否则锁紧安装螺丝后，构件会出现翘曲，连带上方固定的轴套类零件出现同轴度偏差，直接影响穿在孔内的导杆或者转轴的运动顺畅度。侧面的阶梯状肋板不是随意设置的高度差，每一级肋板的高度对应不同外接零件的安装避让空间：最靠近外侧的矮肋板，是用来给侧面走线的线槽或者小型传感器的安装支架预留固定位，中间高度的肋板承担主要的抗弯载荷，当端部的带孔圆柱段承受径向力的时候，中间肋板能把载荷均匀分散到底部的安装基座上，最高的那片肋板是整个构件的抗扭核心，当孔内穿装的轴件出现周向扭转力矩的时候，高肋板的大截面能抵消大部分扭转载荷，避免整个构件出现侧向形变。

　　再说到设计思路上，这类构件采用挤出工艺成型的核心逻辑，是为了适配中小批量的设备生产需求，不需要开复杂的注塑或者压铸模具，直接通过铝型材挤出或者型材机加工就能快速出件，后续如果需要调整长度，只需要沿着挤出方向切割就能得到不同尺寸的变体，不需要重新调整三维模型的核心截面。端部的带孔圆柱段，孔的公差一般选H7级，适合穿装光轴、气路硬管或者小型导向杆，孔的外圆柱壁厚不是均匀设置，靠近肋板连接的位置壁厚要比外侧厚1.5mm左右，这个细节很多新手建模的时候会做成等壁厚，实际受力的时候，孔和肋板的连接位置是应力集中点，加厚之后能避免长期受载后孔位出现椭圆变形。

　　实际应用里，这类构件常用来做小型输送线的侧边导向座、桌面级工装夹具的支撑立座、小型散热模组的基座——肋板之间的空隙刚好可以形成自然通风的流道，当构件用来固定发热的功率元件时，空气顺着肋板间隙流动就能带走部分热量，不需要额外加装散热风扇。安装的时候要注意，底部的安装螺丝孔不能太靠近肋板的根部，要留出至少2倍螺丝直径的扳手操作空间，否则现场装配的时候，套筒或者内六角扳手会被肋板挡住，没法打紧螺丝。另外，阶梯肋板的边缘都做了0.5mm的倒角，一方面是避免挤出后的锐边割伤装配人员，另一方面是减少应力集中，避免构件在受到冲击载荷的时候从肋板边缘出现裂纹。

　　很多人做这类挤出件建模的时候，容易忽略拔模斜度的设置，其实不管是铝挤出还是机加工的零件，沿着挤出方向的侧壁都要留0.2-0.5度的斜度，方便后续加工的时候脱模或者装夹，要是完全做成垂直面，挤出后的型材脱模时容易刮伤表面，机加工的时候也会因为刀具让刀出现侧壁尺寸超差。还有那个端部的通孔，不要直接做成通长的等直径孔，如果实际使用的时候只需要两端位置装轴套，中间段可以把孔做大0.8mm，既能减轻构件重量，也能减少长孔加工的难度，降低加工成本。这类构件的外形尺寸没有固定的标准值，都是根据实际安装空间调整，但核心的截面比例是有规律的：肋板的厚度一般是整体宽度的1/8到1/6，太薄了抗弯强度不够，太厚了会浪费材料增加成本，底部基座的厚度要比最薄的肋板厚2mm以上，保证安装的时候螺丝锁紧力不会把基座压变形。

　　在设备维护的场景里，这类构件的优势也很明显，因为是一体化挤出成型，没有拼接焊缝或者连接螺丝，长期使用不会出现拼接松动的问题，只要安装基准面没有被撞变形，更换内部的轴件或者外接零件的时候，不需要重新调整整个构件的位置，拆换零件之后就能直接恢复装配精度，比那种用多块板材拼接的支撑座维护效率高很多。做三维建模的时候，要优先把截面的轮廓约束完全，尤其是肋板和基座、肋板和圆柱段的连接位置，要做R1左右的圆角过渡，不要做成直角连接，直角位置的应力集中系数是圆角过渡的3倍以上，很多设备上的支撑件断裂，都是因为建模的时候没做过渡圆角，长期受交变载荷之后从直角位置萌生裂纹，最后导致整个构件失效。
