复古手摇式家用缝纫设备结构三维建模

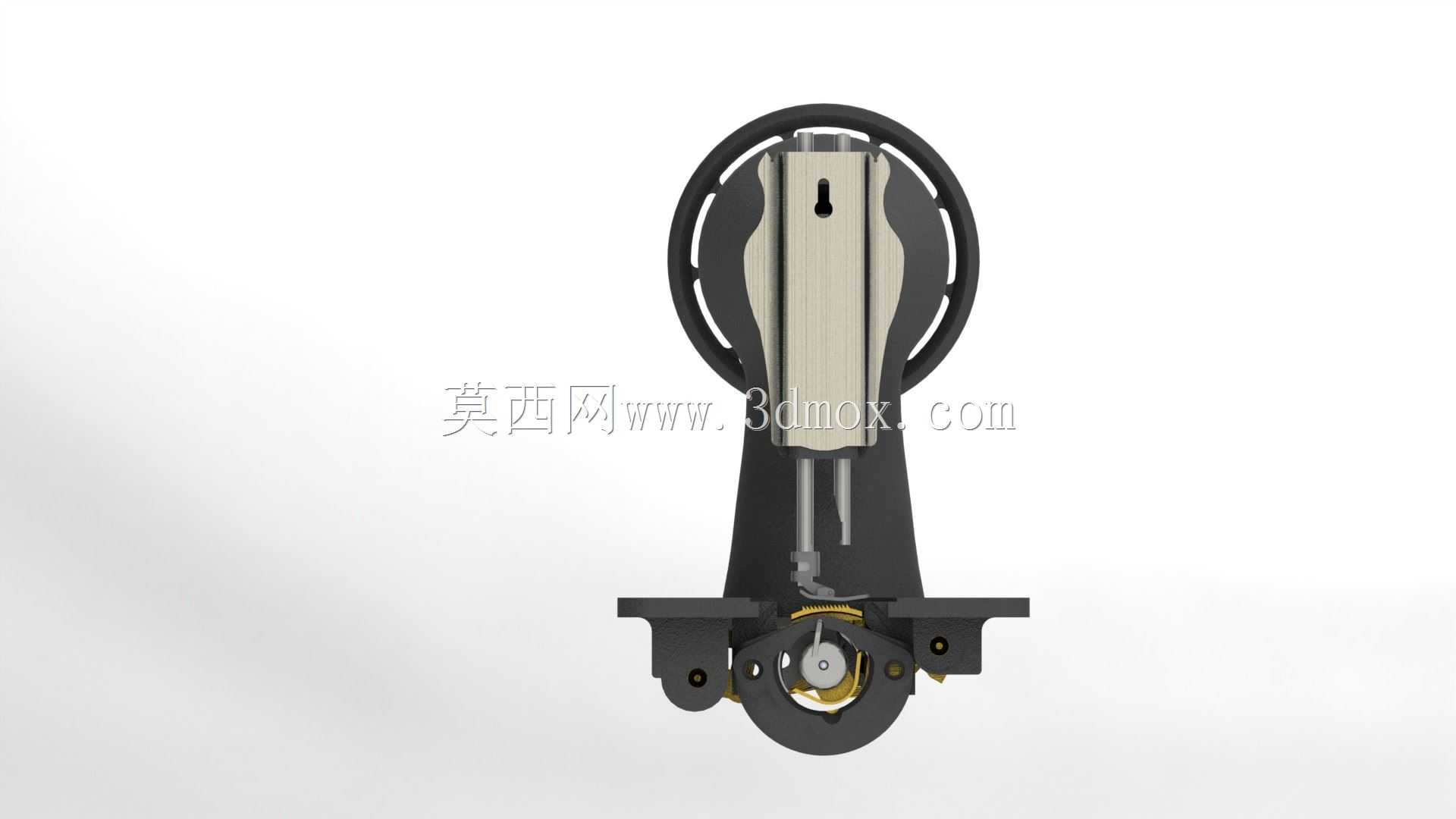

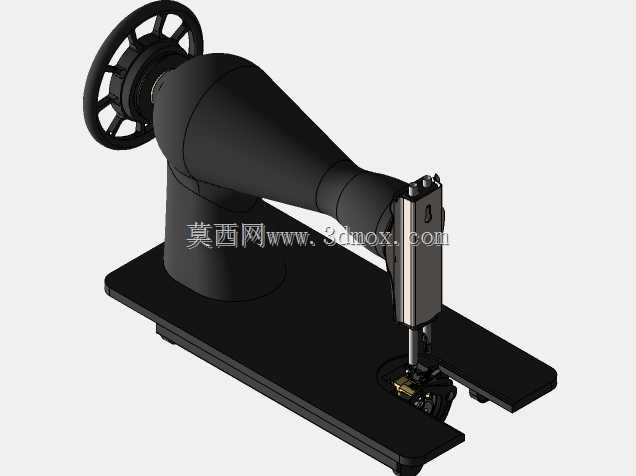

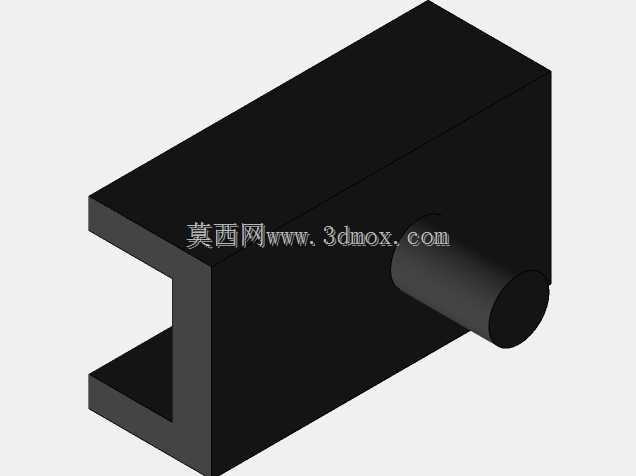

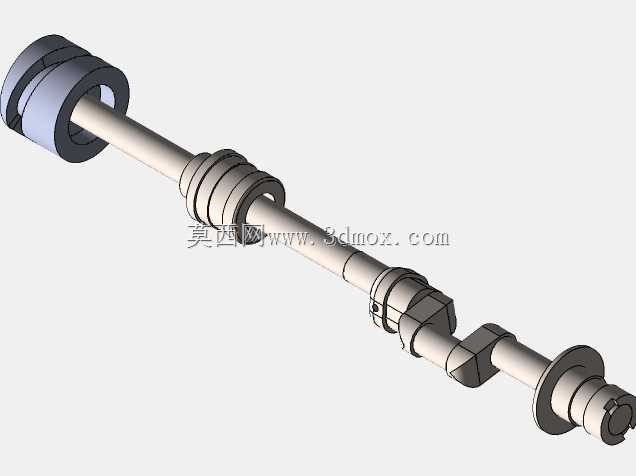

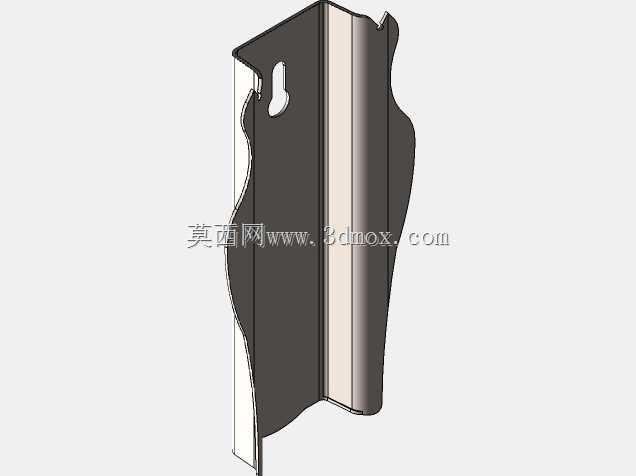

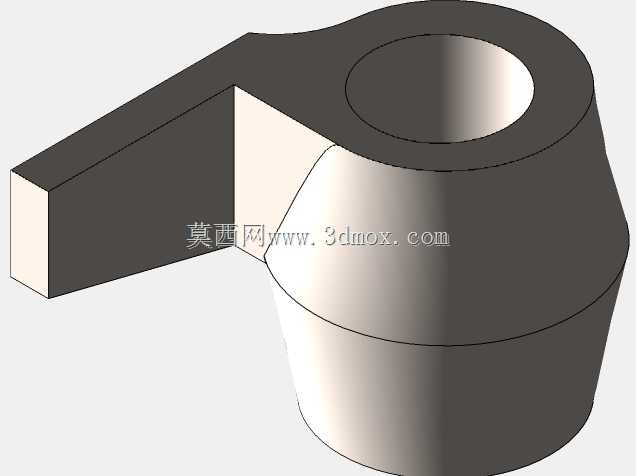

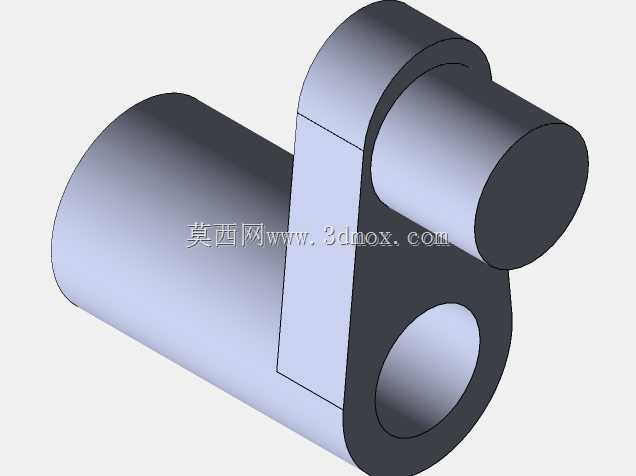

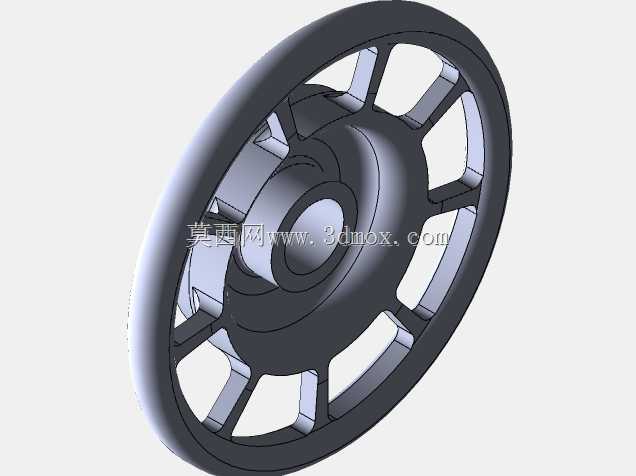

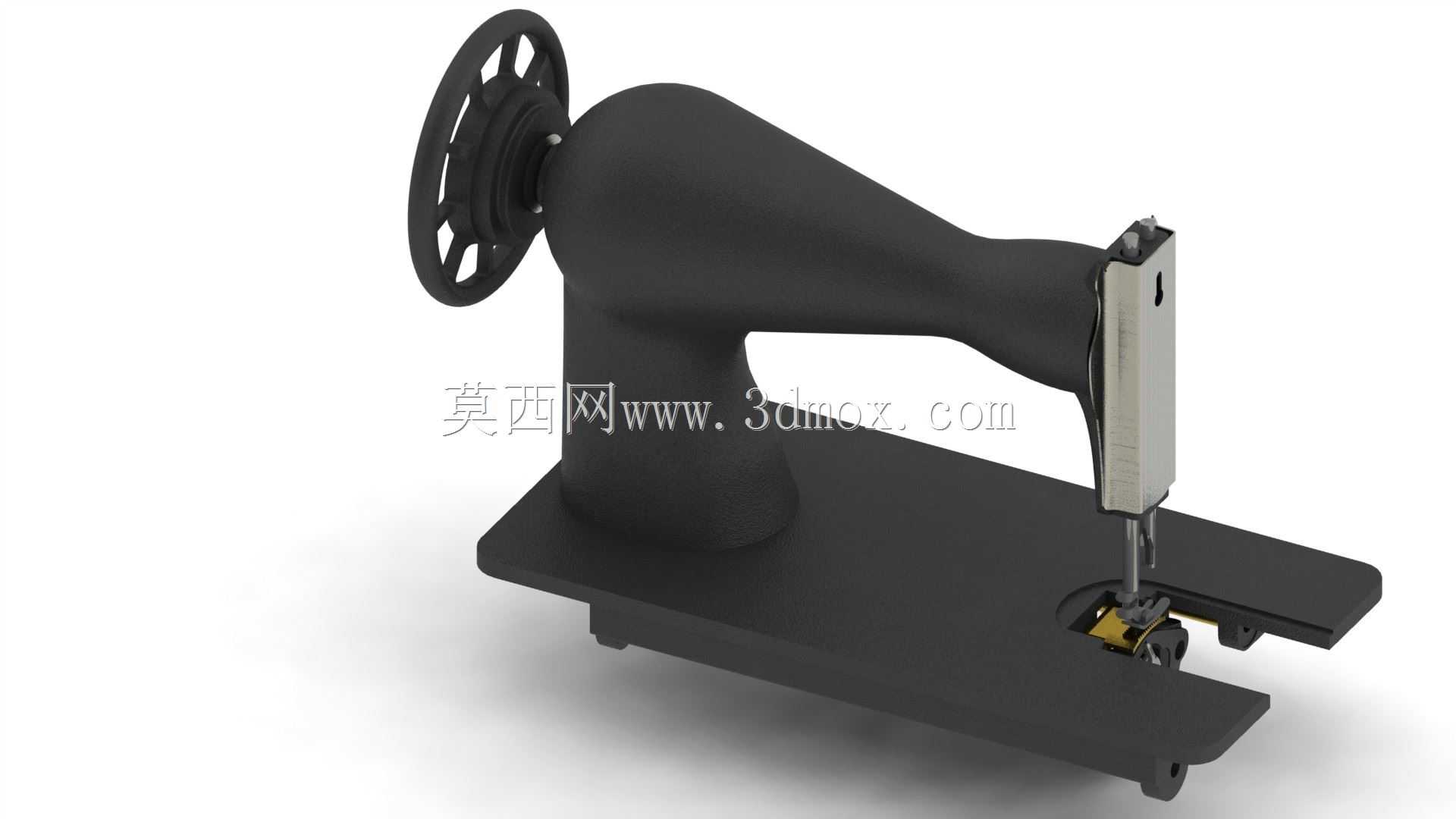

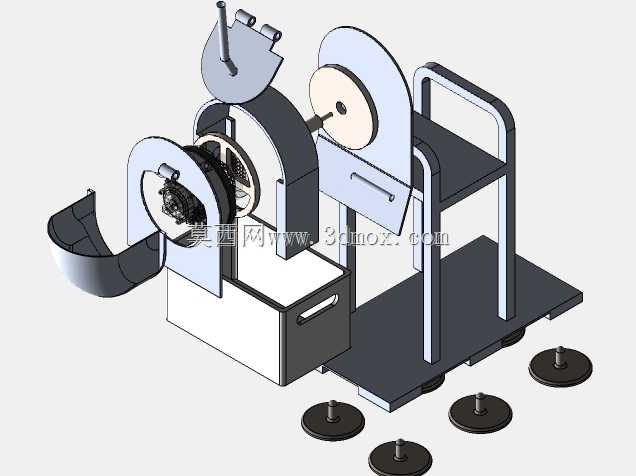

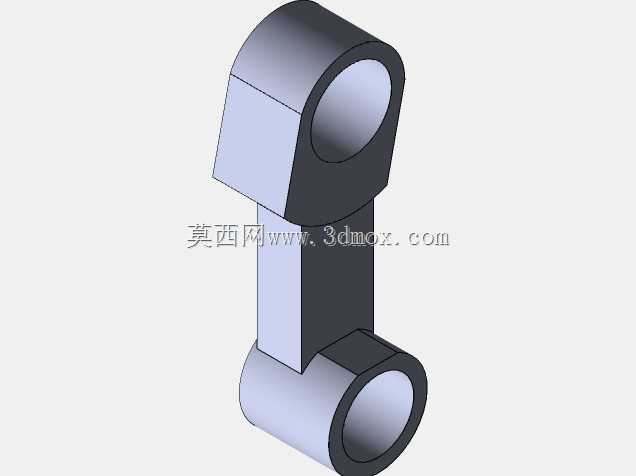

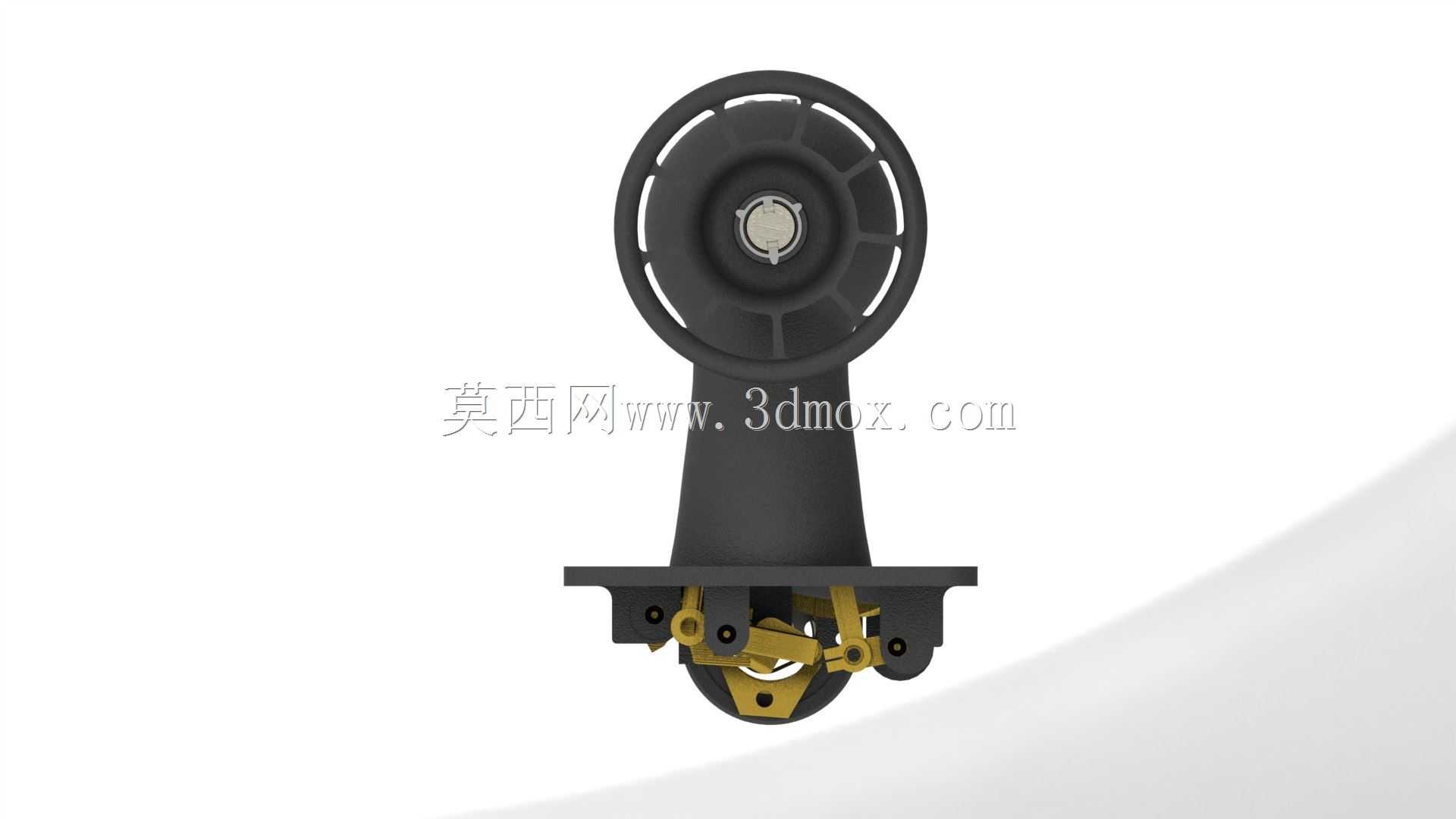

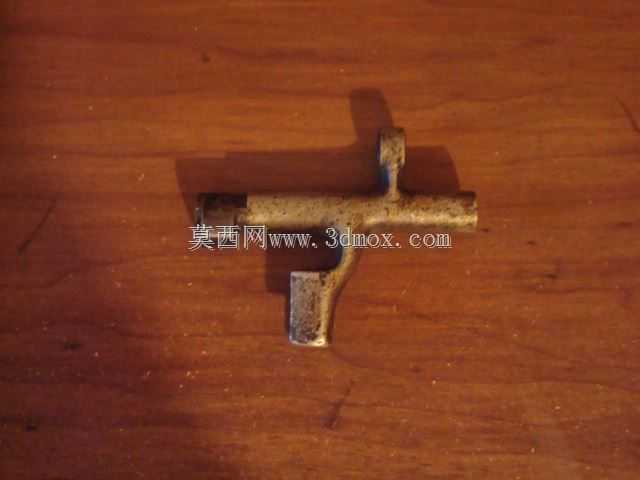

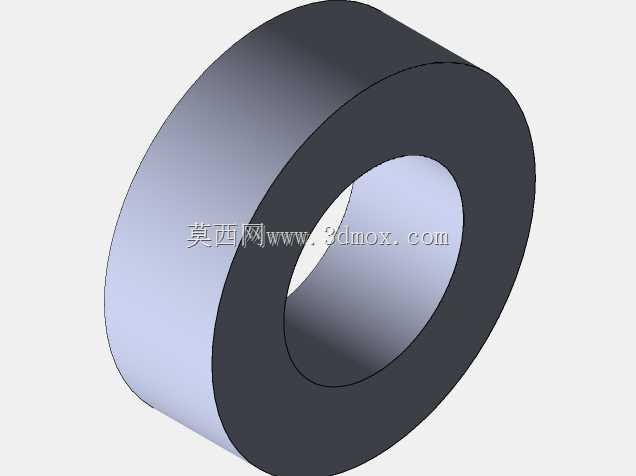

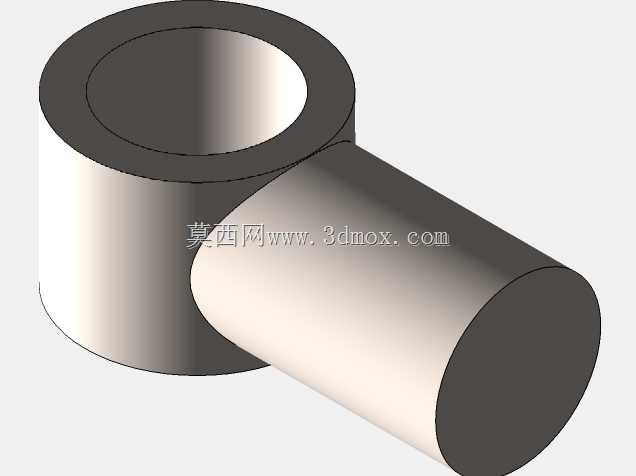

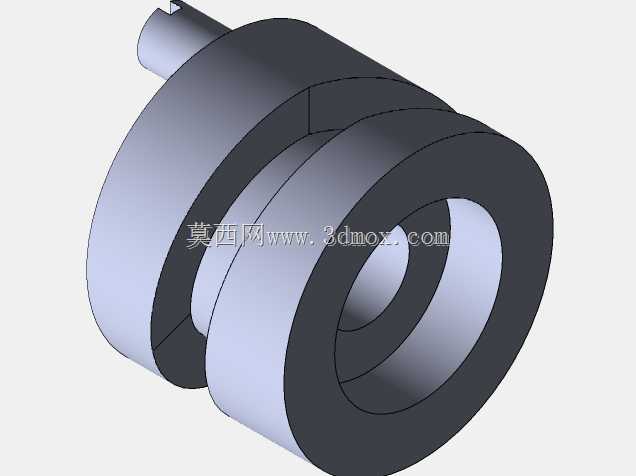

　　这款老式手摇缝纫设备的三维结构建模，完整还原了传统家用缝制作业设备的核心传动与执行逻辑，在民用缝补、小型服装加工、布艺文创制作等场景中，这类结构的设备曾是家庭与小型作坊的核心作业工具，即便在电动缝纫设备普及的当下，其纯机械传动的可靠结构、无需外接电源的作业特性，依旧在户外作业、复古文创工作室、应急缝补场景中具备实用价值。从结构设计逻辑来看，建模完整复现了设备的动力输入、传动换向、缝针执行、送料配合四大核心模块：顶部的手摇轮作为动力输入端，通过内置的曲柄滑块机构将圆周运动转换为缝针的上下往复直线运动，这部分结构的配合间隙在建模时严格遵循老式缝纫设备的装配公差，保证针杆运行过程中无径向窜动，避免缝针偏移导致的跳线、断针问题。

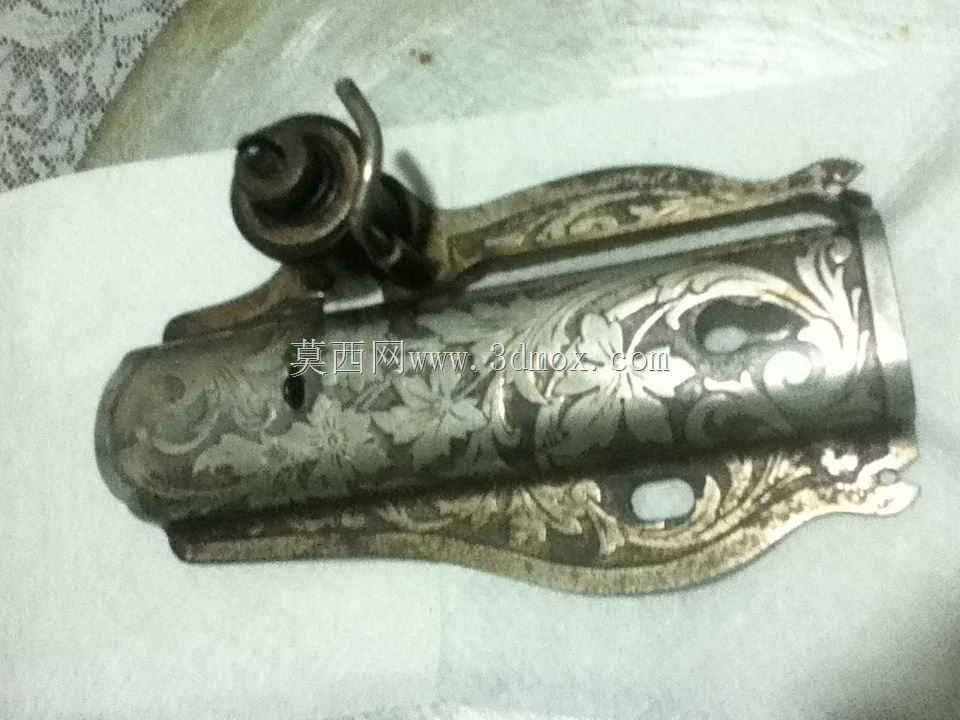

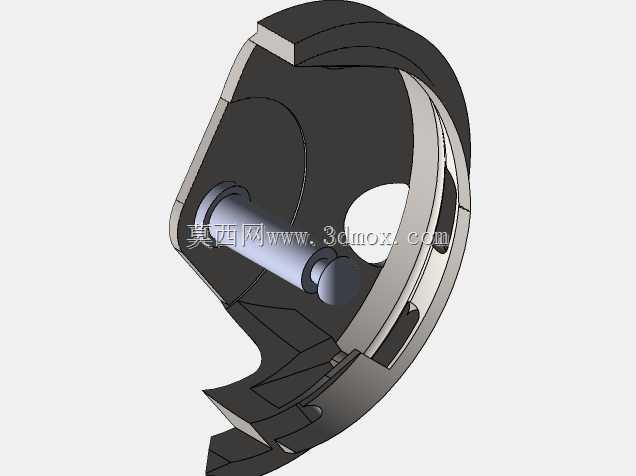

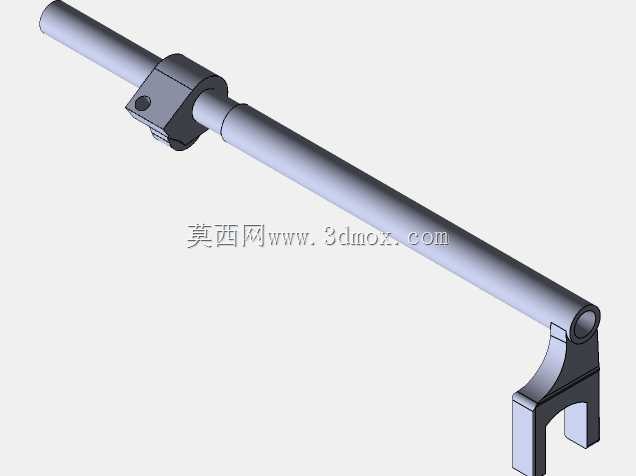

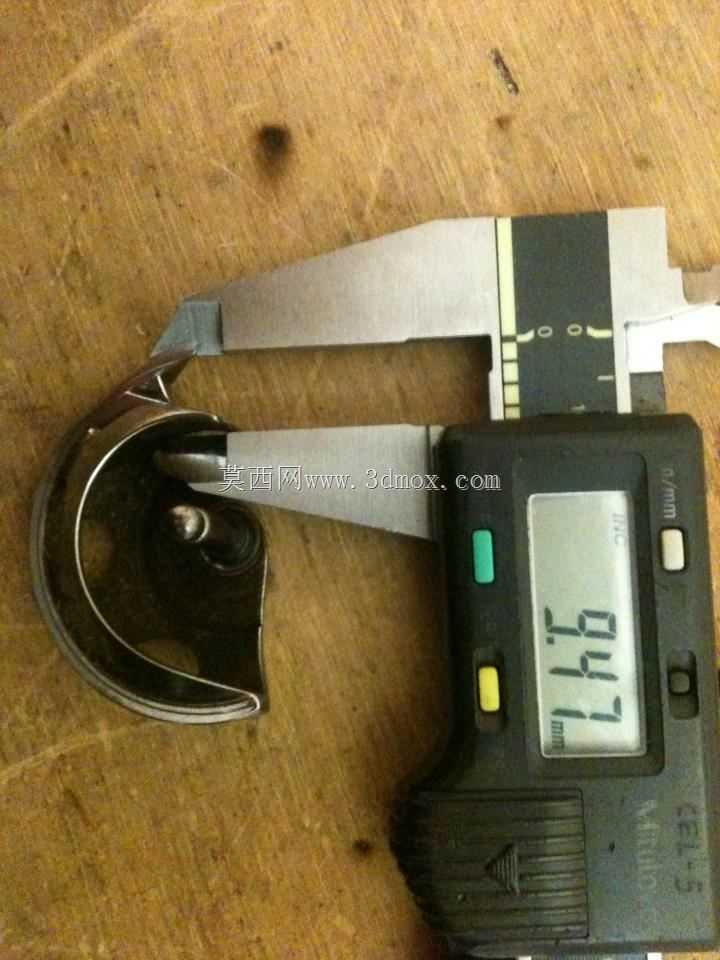

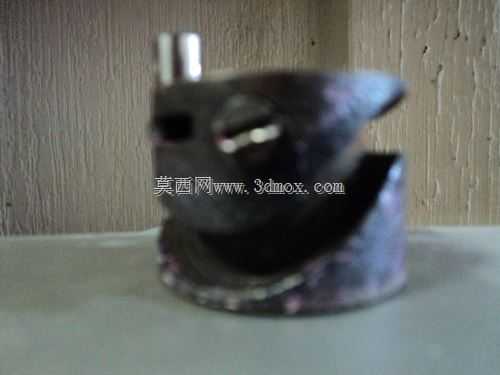

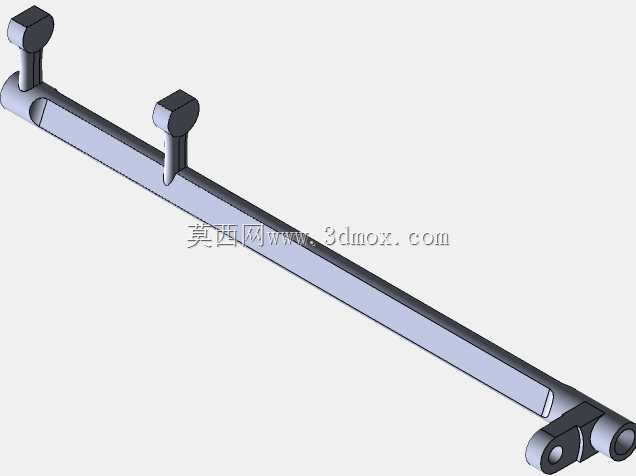

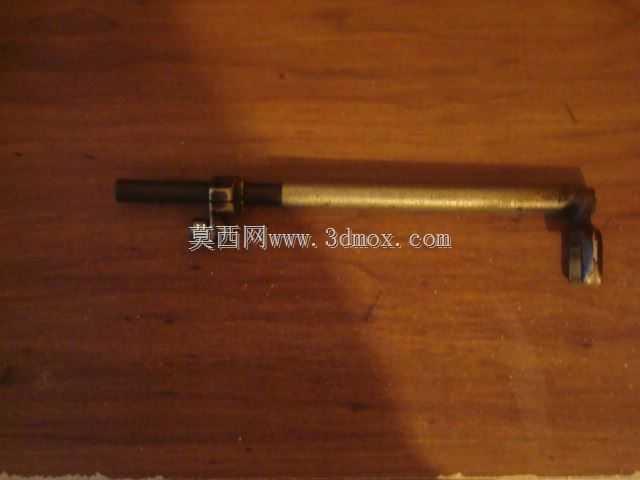

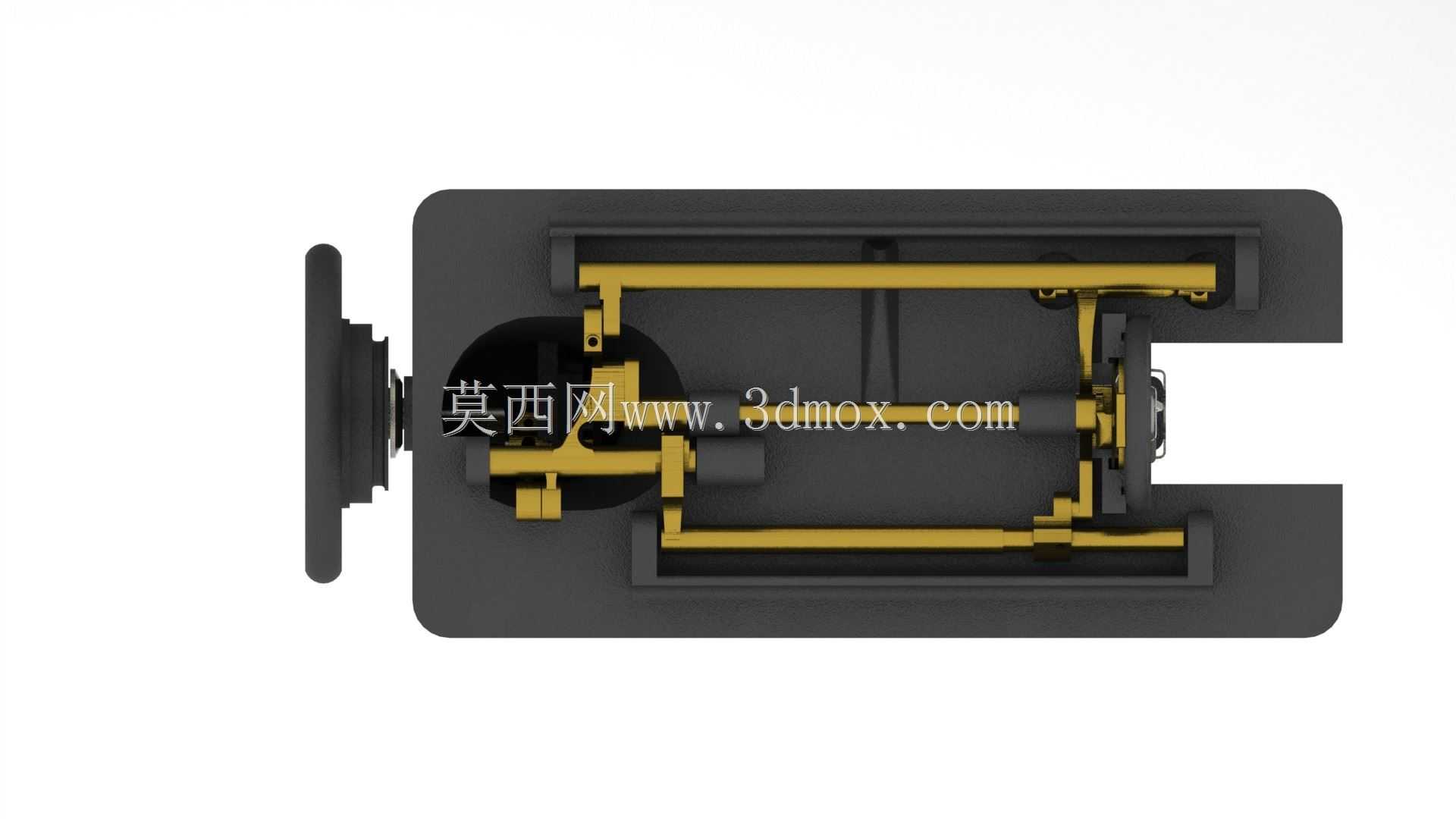

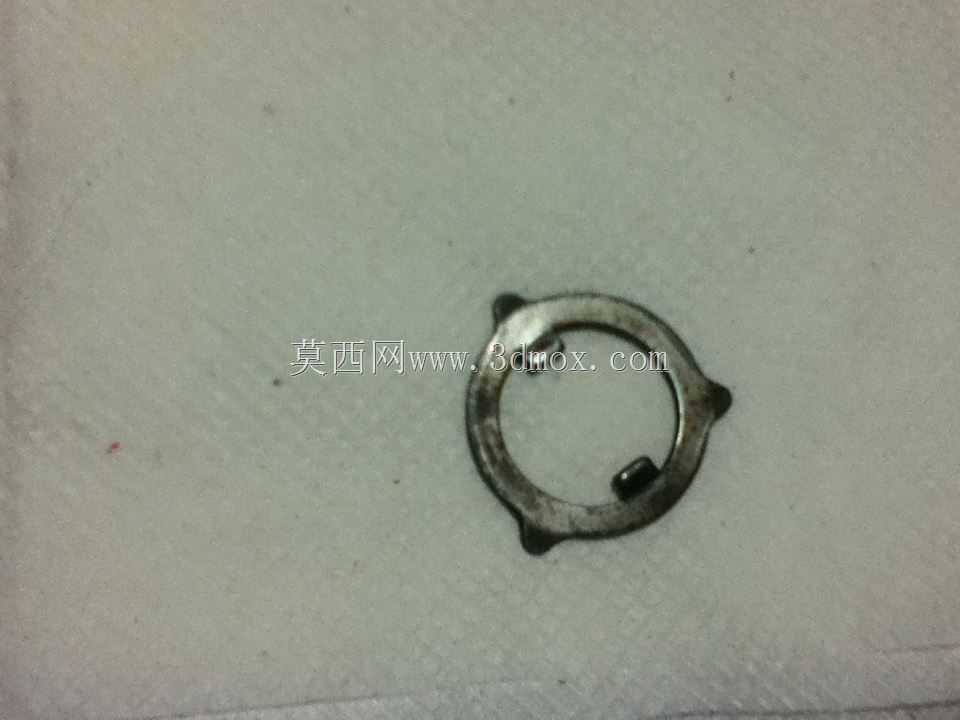

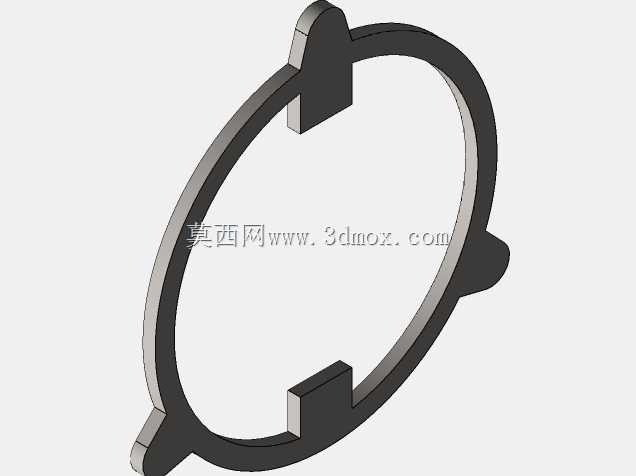

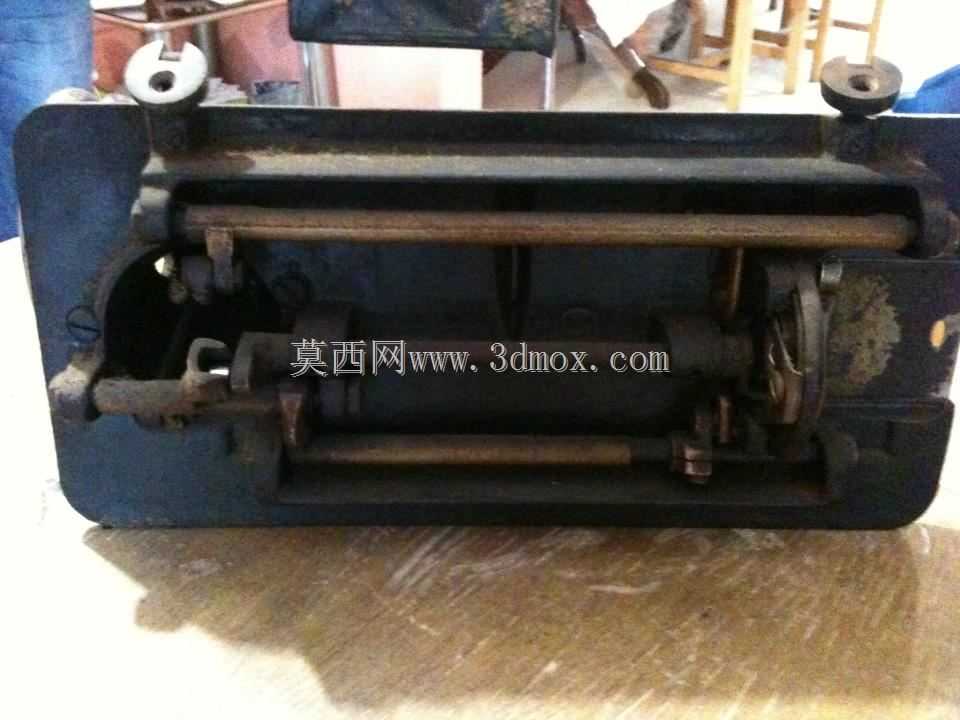

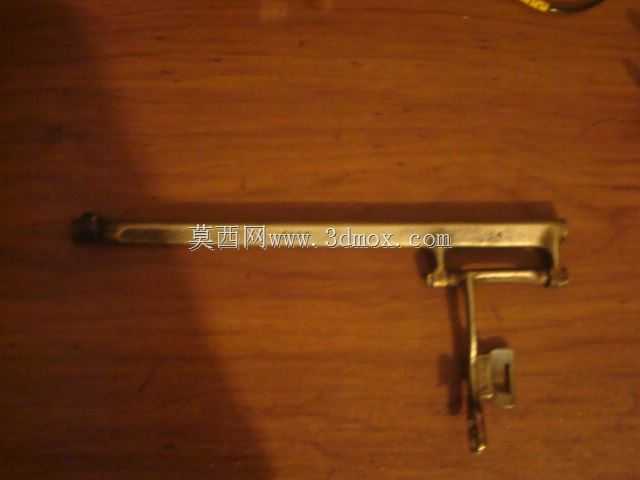

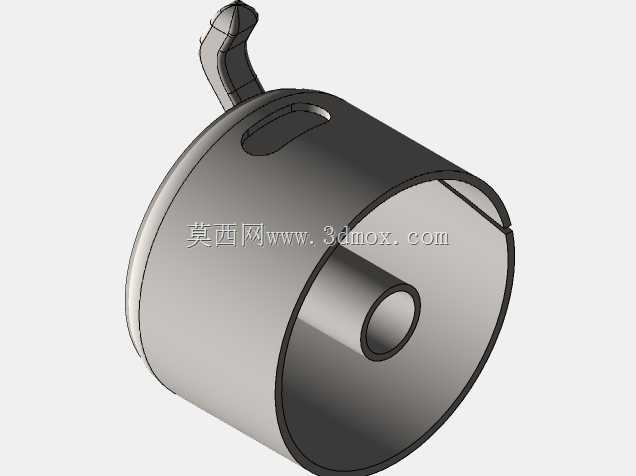

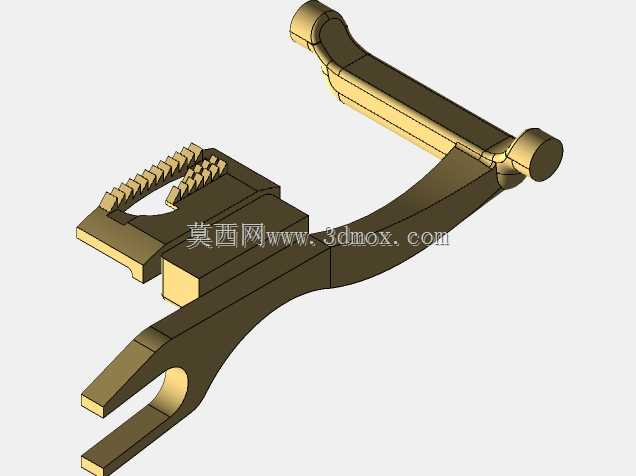

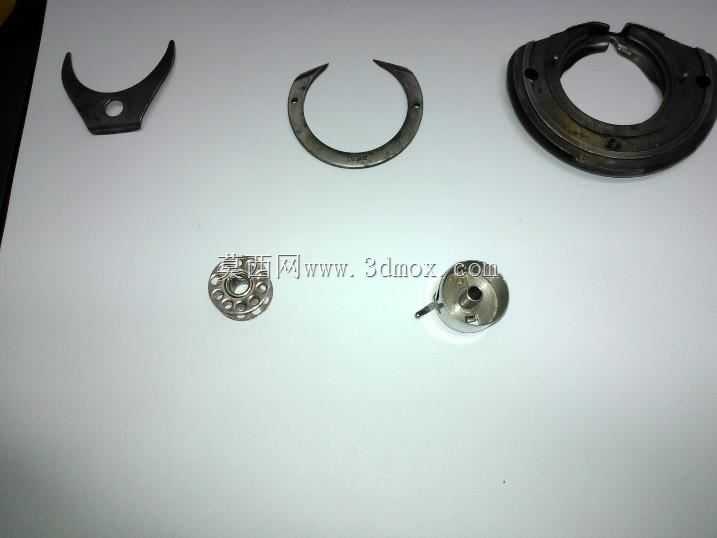

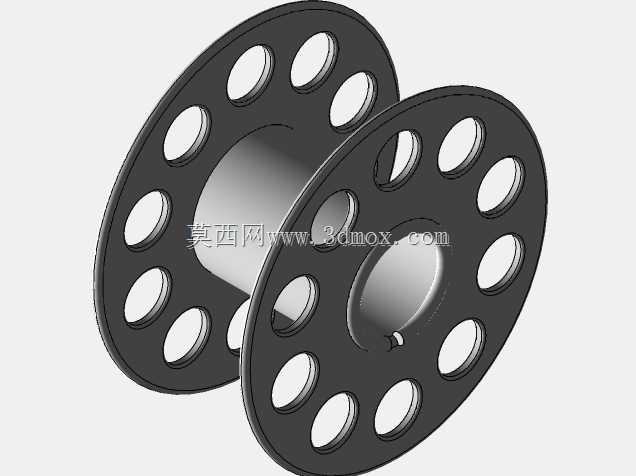

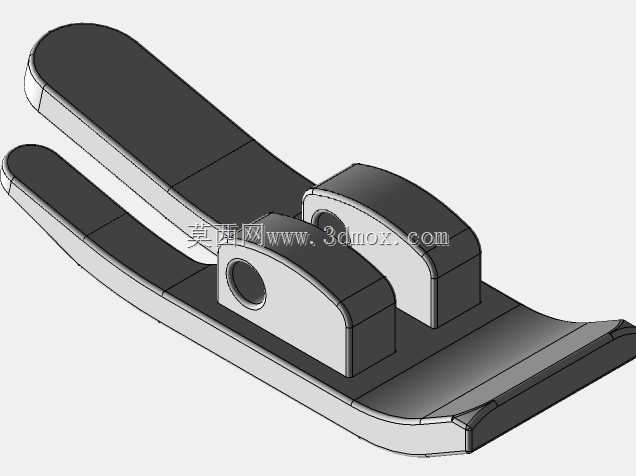

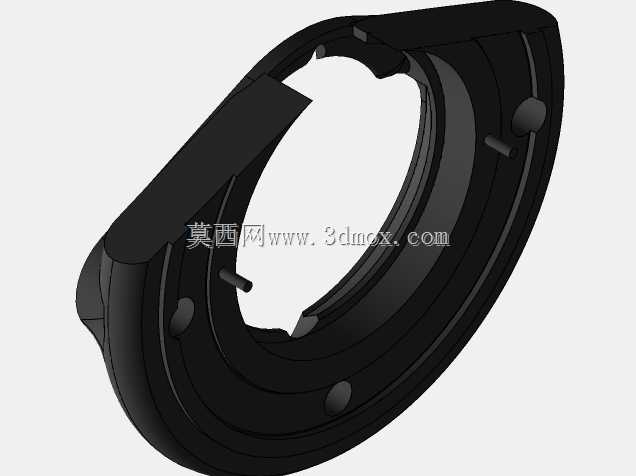

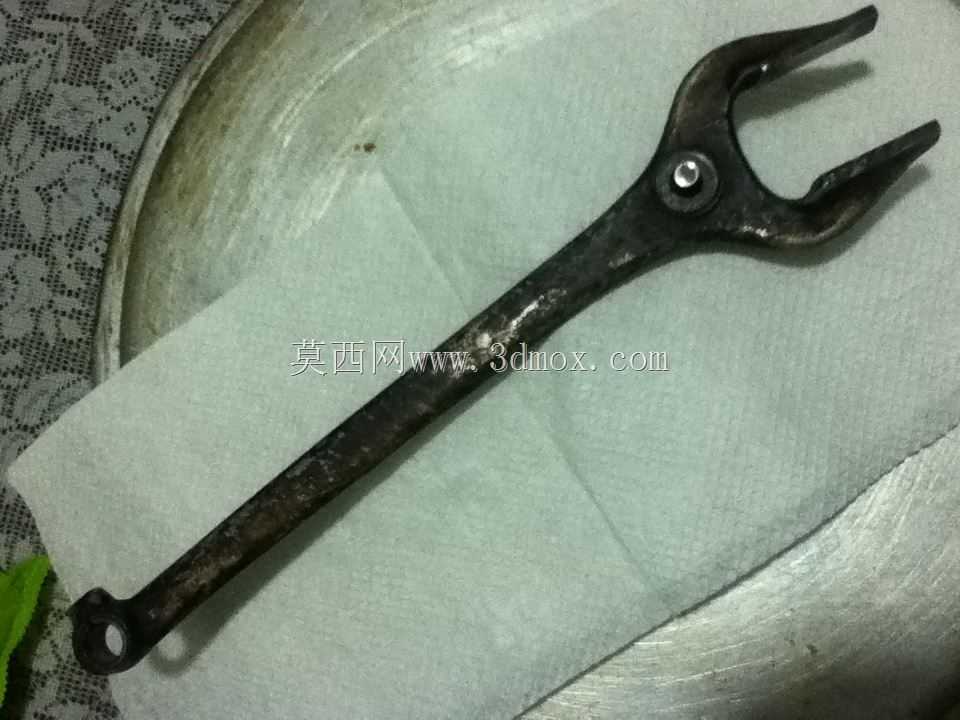

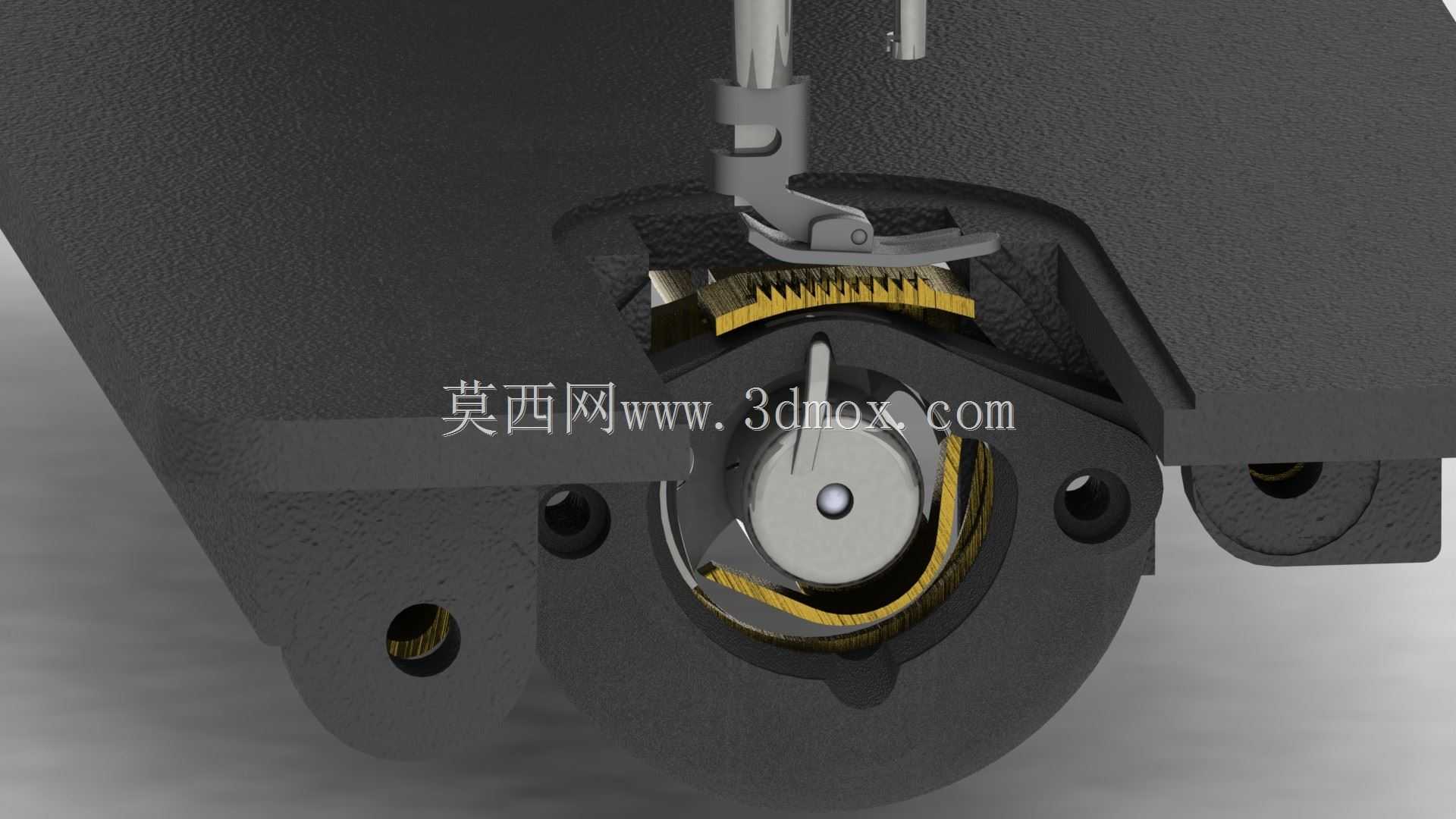

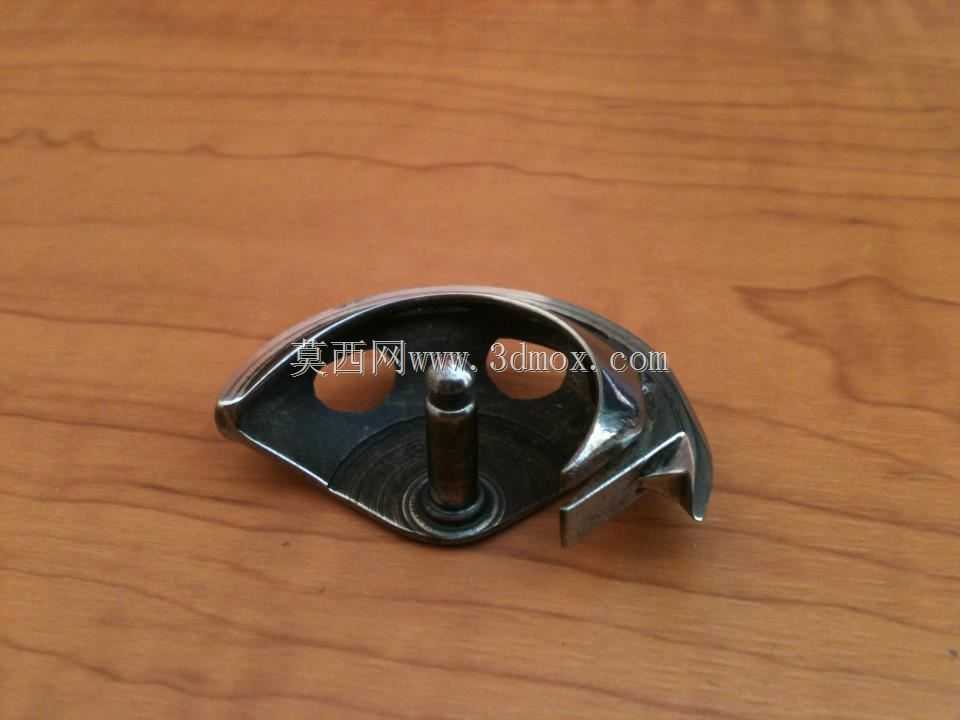

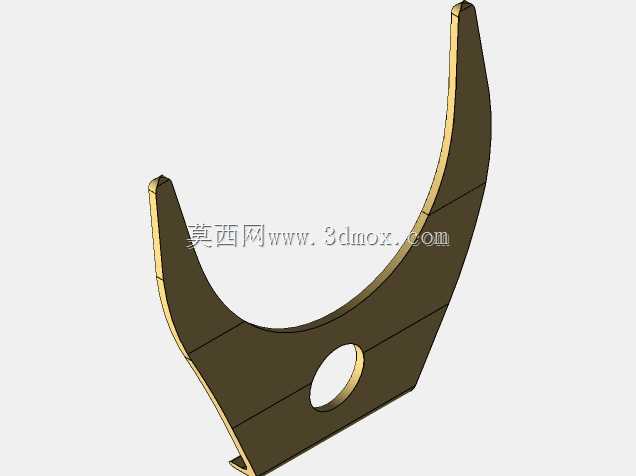

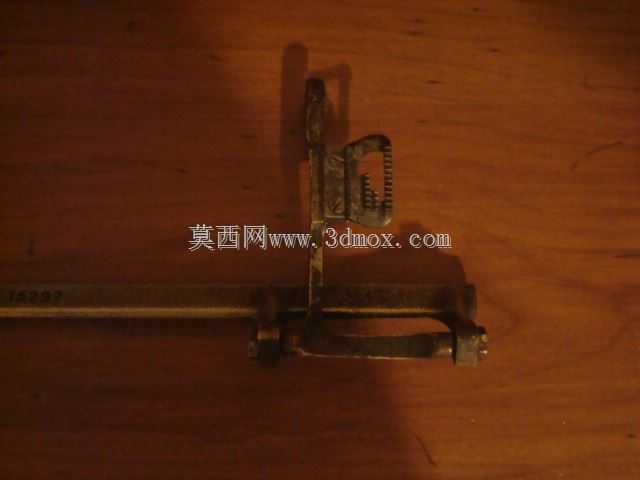

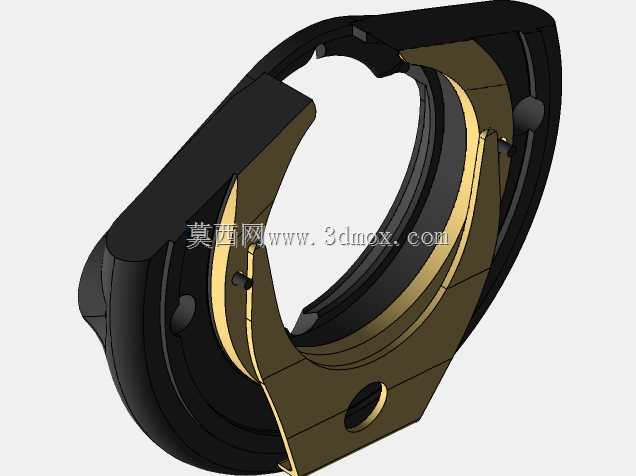

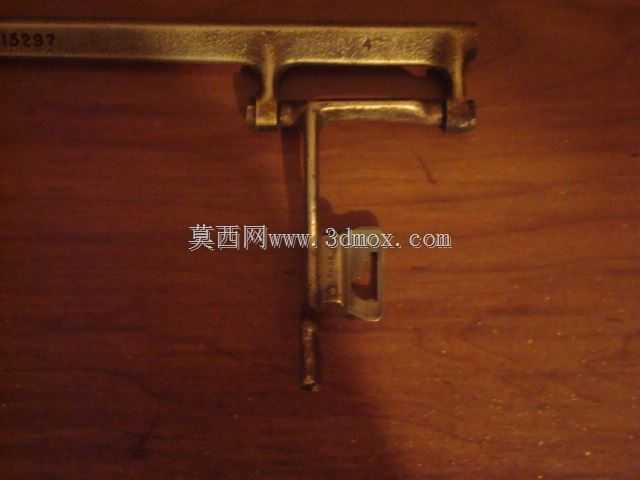

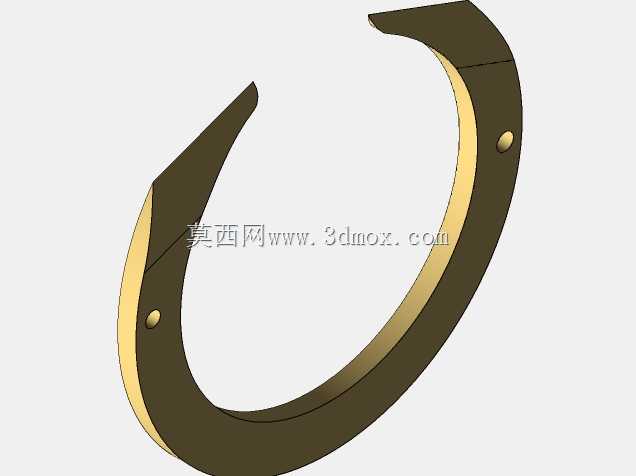

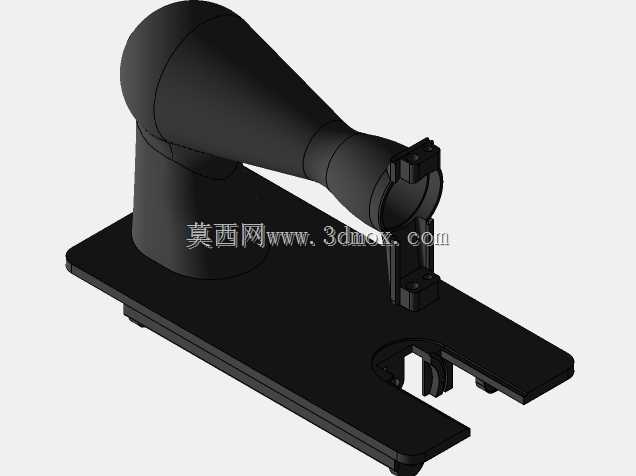

　　设备中部的针板与送布牙结构，建模时还原了送布牙的间歇抬升与进给动作逻辑，和缝针的上下行程形成精准时序配合——当缝针抬升至布料上方时，送布牙抬升带动布料向前移动设定针距，缝针下行穿刺布料时送布牙回落至针板下方，避免布料移位导致的线迹歪斜。设备下部的摆梭结构是锁式线迹形成的核心，建模时还原了摆梭的往复摆动角度与钩线时序，和缝针的下行最低点位置精准匹配，保证面线线圈能顺利被摆梭勾住，绕过底线梭芯形成稳定的锁式线迹，这部分结构的位置精度直接决定缝纫作业的成缝质量，建模过程中对摆梭与针杆的相对位置、摆动行程范围都做了严格的尺寸约束。从安装边界与外形尺寸来看，设备整体采用立式悬臂结构，底部的安装底座设置了两个对称的固定孔位，

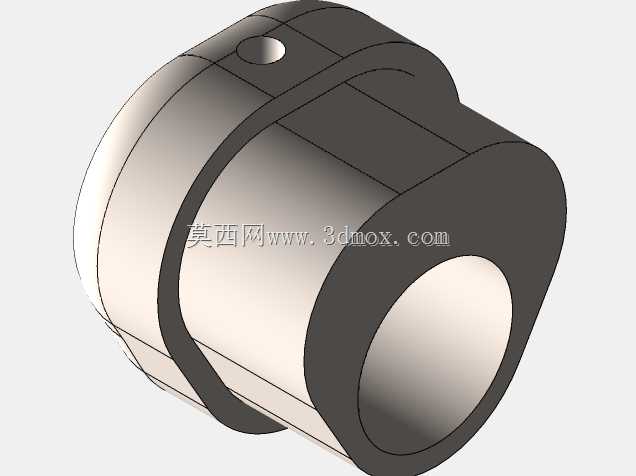

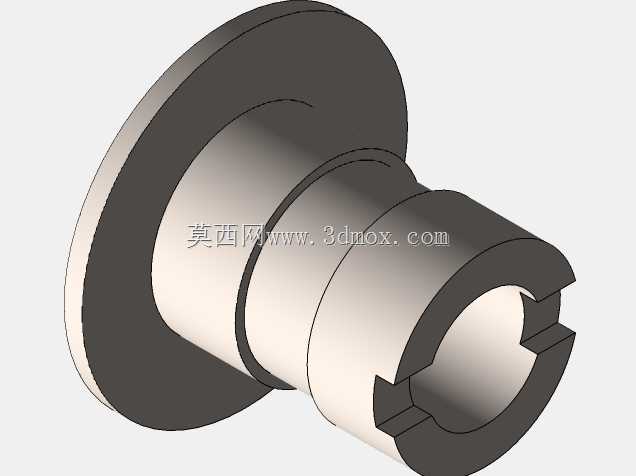

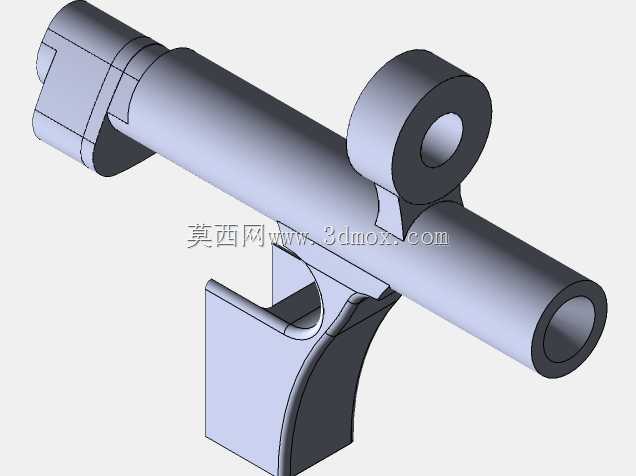

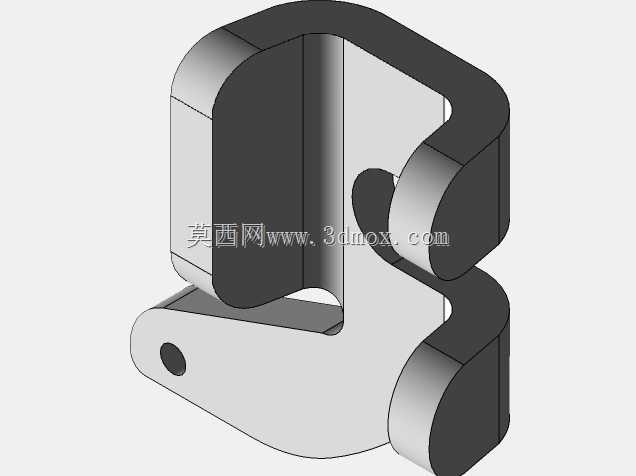

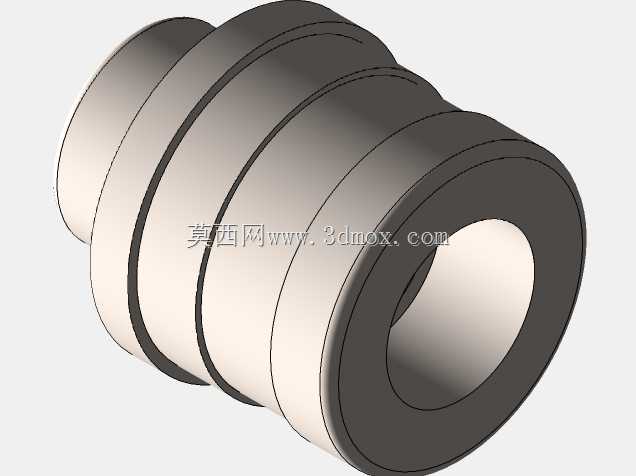

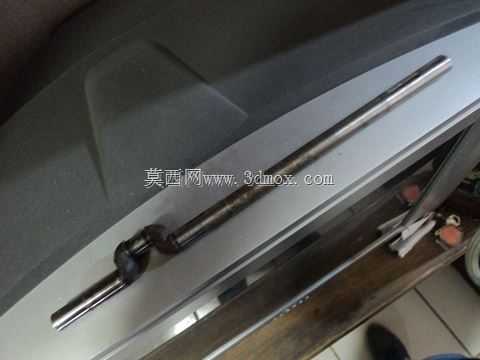

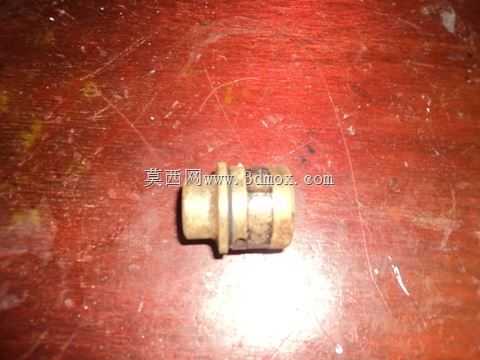

　　可通过螺栓固定在木质工作台面或家用缝纫机台板上，底座的安装面做了平面度约束，保证设备安装后整体无倾斜，避免传动部件因安装偏斜出现异常磨损。设备的手摇轮外圆做了防滑纹理设计，手摇操作时的施力半径经过合理匹配，保证单人手动输入动力时无需过大的操作力即可带动全机构运行，适配家庭场景下非专业操作人员的使用需求。针杆部分的导向结构采用了双导向套设计，建模时还原了导向套的长度与配合间隙，长距离的导向支撑可以有效降低缝针高速往复运动时的径向晃动，即便缝制较厚的牛仔布料、帆布面料时，缝针也不会出现弯曲偏移。设备的过线结构从顶部的线柱开始，依次设置了夹线器、挑线杆、过线环，夹线器的压力调节结构在建模中完整还原，

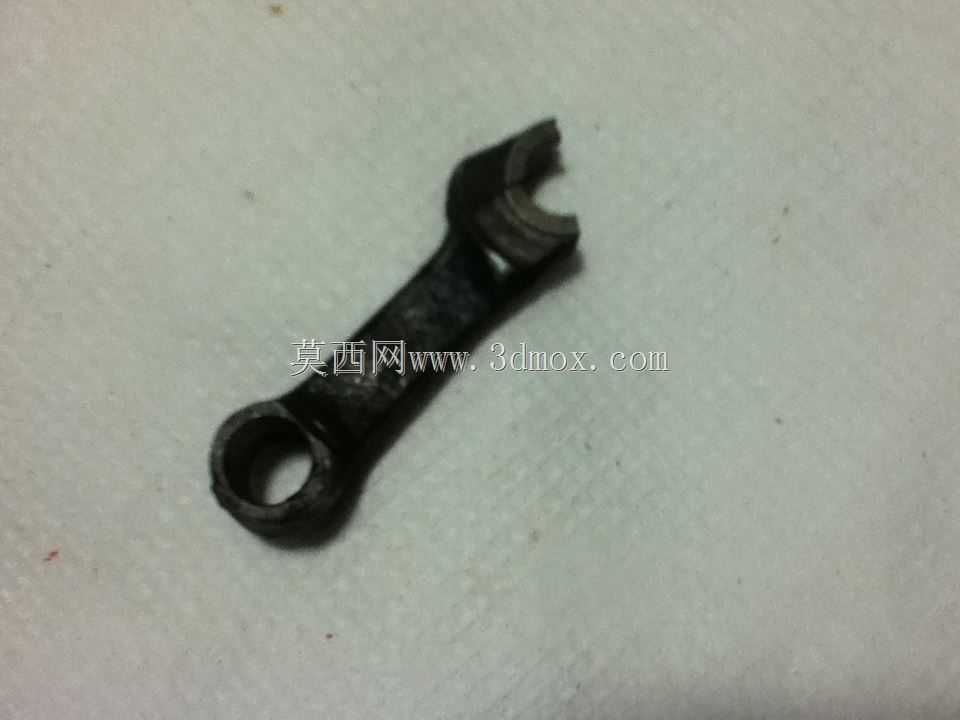

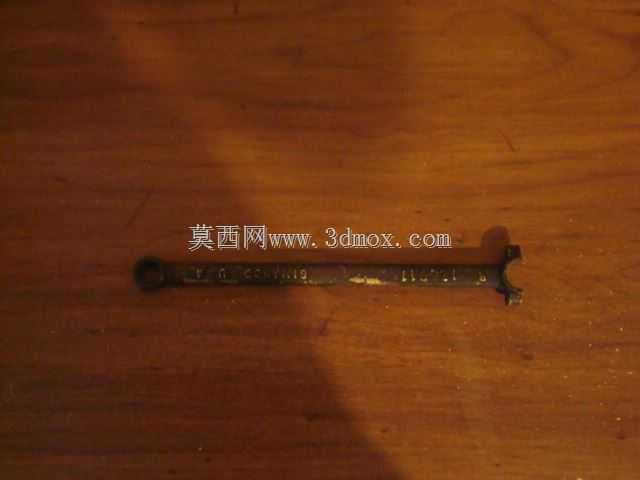

　　通过旋转调节螺母即可改变夹线弹簧的预紧力，适配不同粗细的缝纫线与不同厚度的缝制面料，避免面线过松导致的线迹浮线、过紧导致的布料起皱问题。挑线杆的运动轨迹与针杆、摆梭的动作时序完全匹配，在缝针下行时挑线杆同步放线，保证面线有足够长度绕过摆梭，缝针上行时挑线杆收线，将面线与底线的交织点拉至布料中间位置，形成平整的线迹。这类纯机械结构的缝纫设备，所有传动部件均采用刚性机械连接，无电子元器件，故障率极低且维护简单，只需要定期在各运动铰接点加注润滑油即可长期使用，建模过程中对所有铰接位置的轴孔配合、运动间隙都做了符合实际装配要求的约束，可直接用于结构教学、复古设备复刻、文创产品设计的参考依据，也可作为机械原理课程中曲柄滑块机构、间歇传动机构、时序配合设计的教学演示模型，帮助学习者直观理解复杂机械系统的动作配合逻辑。
