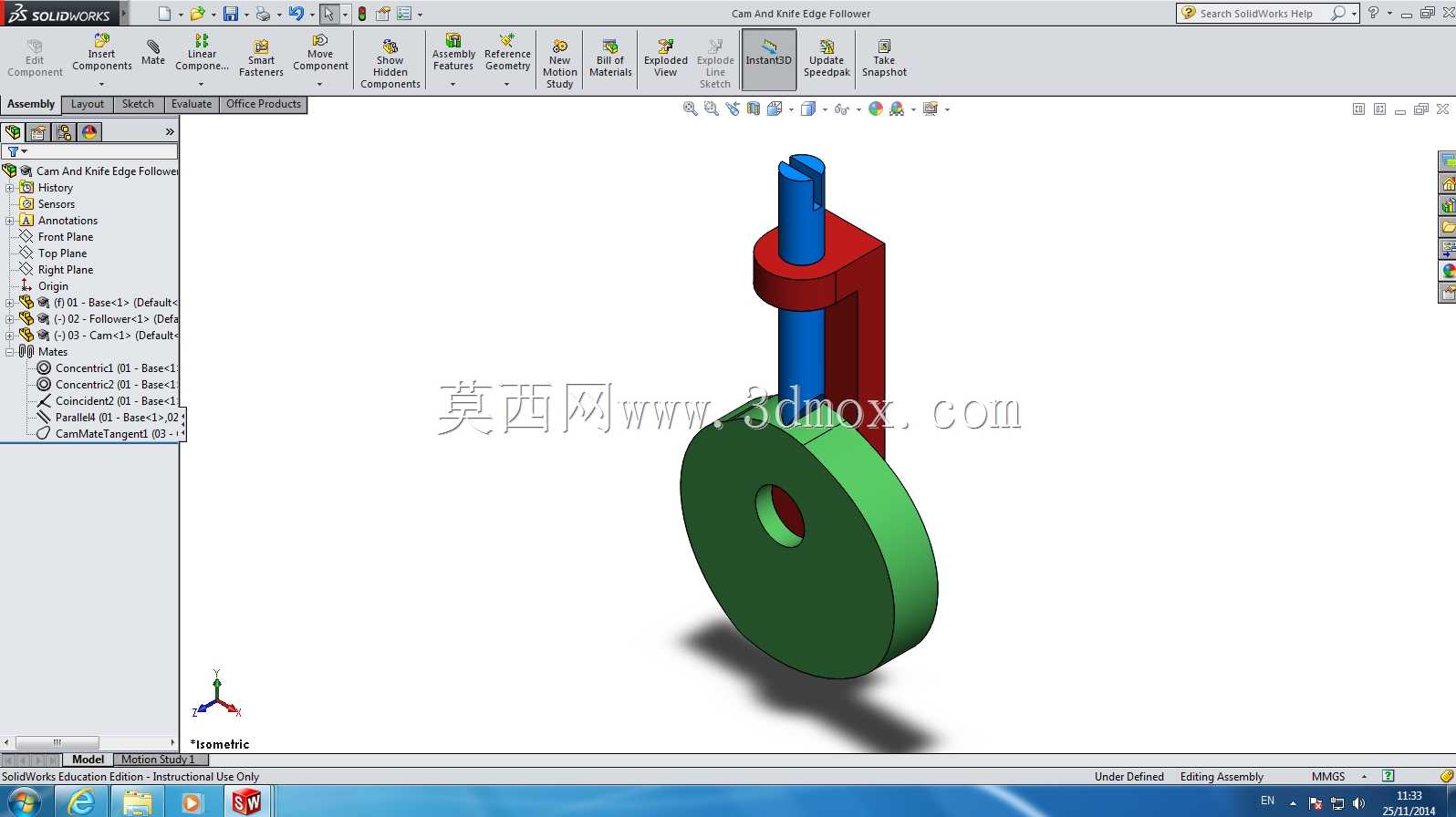

盘形凸轮与刀口式从动件配合结构

　　这套凸轮与刀口从动件的配合结构，常见于各类需要实现周期性往复直线动作的轻工机械设备中，比如小型缝纫设备、进给送料机构、定时触发的工位切换单元里，都能见到这类结构的实际应用。刀口式从动件的接触端采用窄边刃口设计，相比平底或者滚子从动件，它能和盘形凸轮的轮廓线实现更精准的线接触，在小行程、高频率的往复动作场景下，能有效减少接触端的滑移误差，保证动作触发的位置精度，尤其适合对动作时序要求严苛的轻载工位。

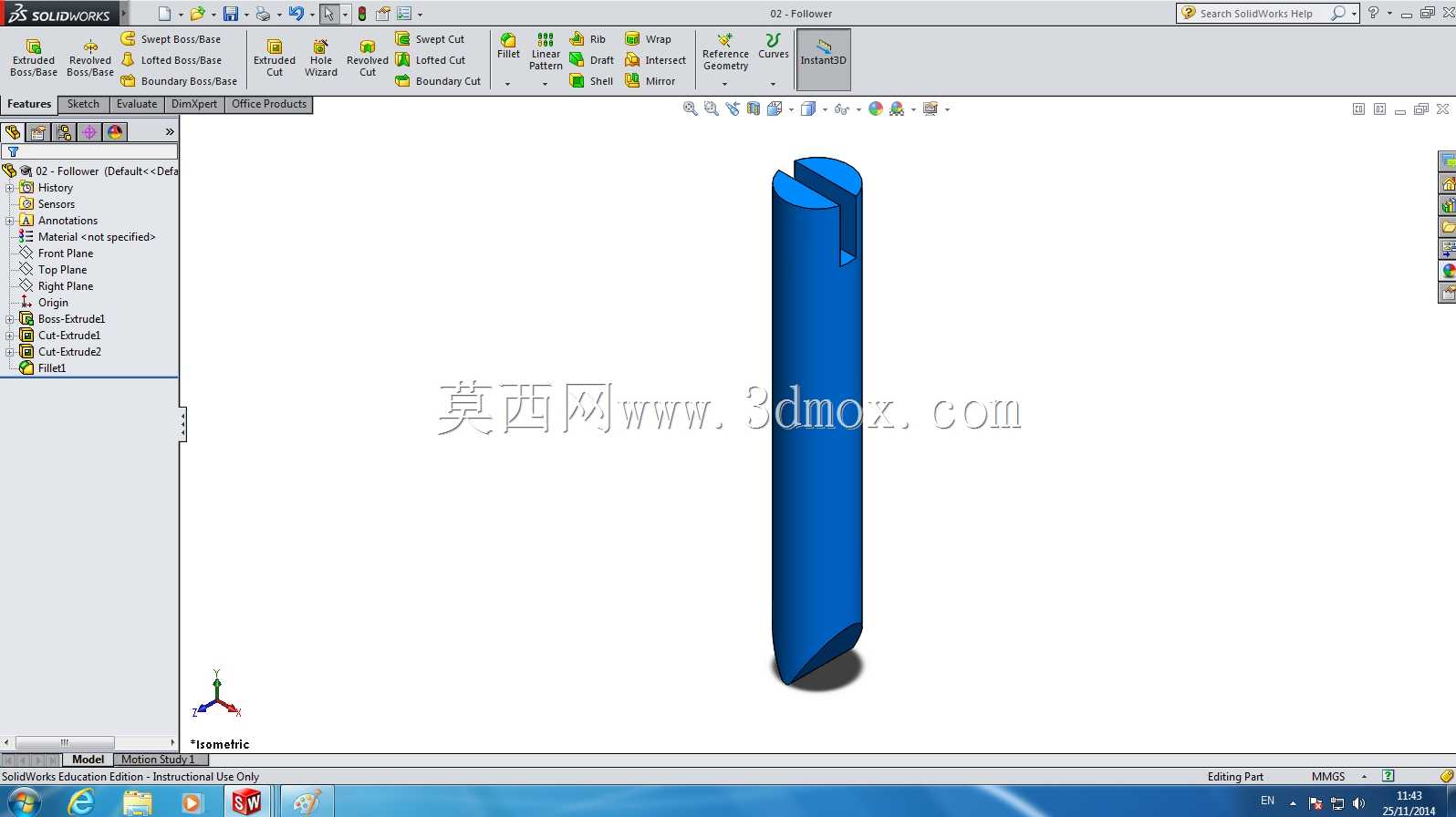

　　从结构设计逻辑来看，这套结构的核心是盘形凸轮的轮廓曲线设计，建模时优先保证轮廓曲线的曲率连续，避免出现尖点或者曲率突变的区域，防止从动件在运动过程中出现刚性冲击。从动件的导向段采用圆柱轴身设计，配套的导向支座为L型折弯结构，支座上的导向孔与从动件轴身采用间隙配合，配合公差选取H7/g6等级，既保证从动件上下滑动的顺畅度，又能控制径向窜动量在0.02mm以内，避免刃口端与凸轮轮廓接触时出现偏载，导致接触应力集中加剧磨损。

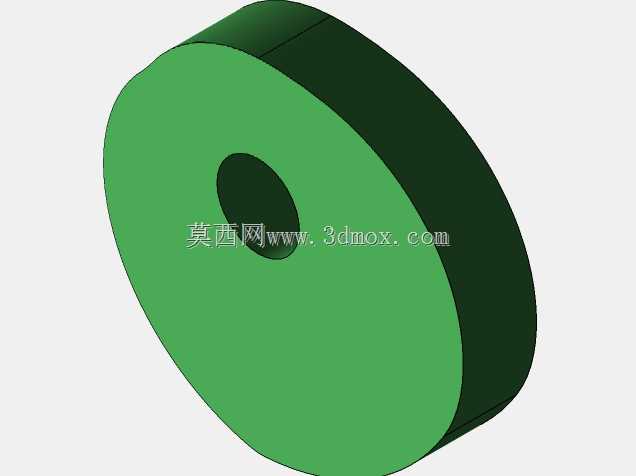

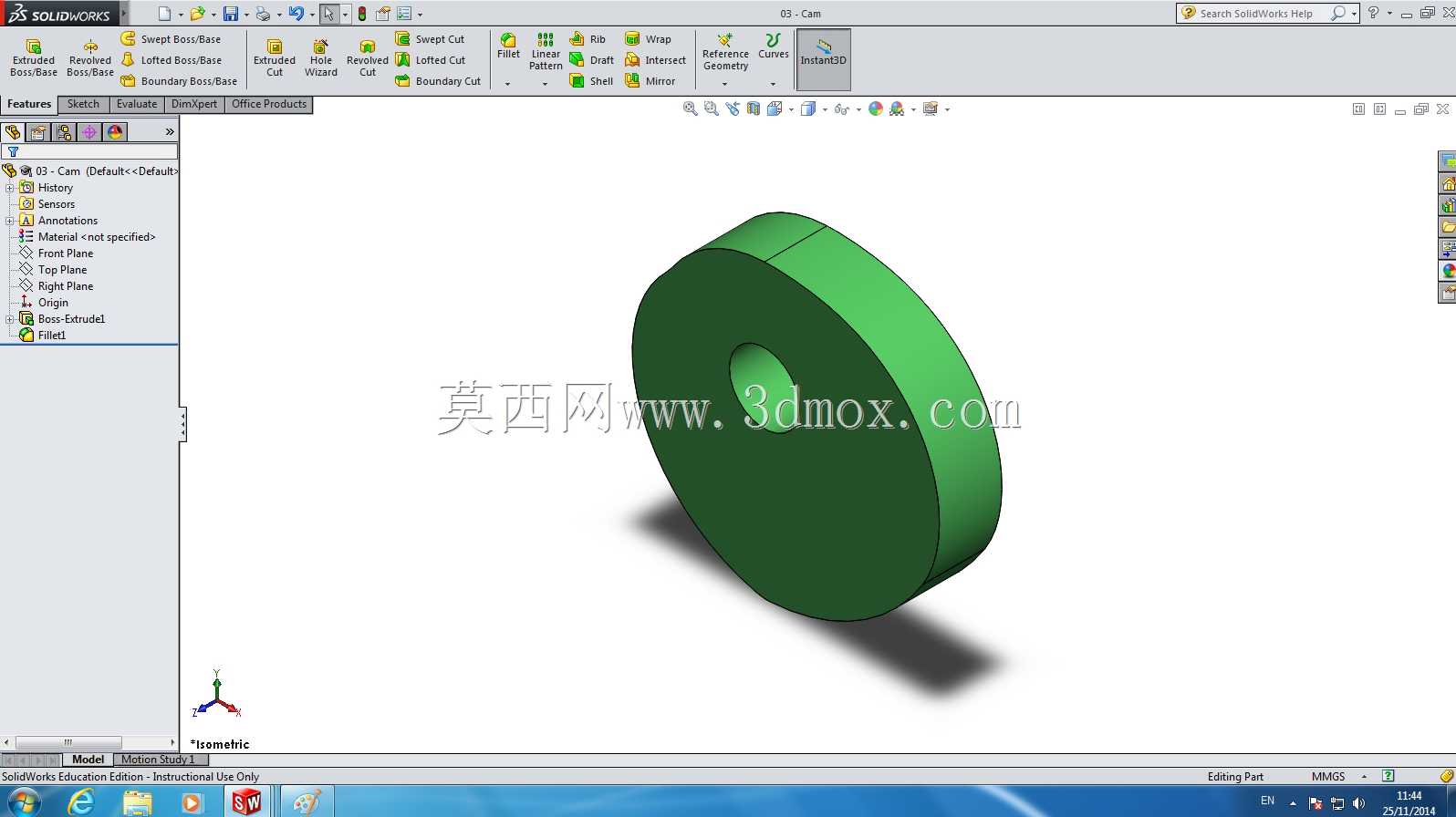

　　安装边界方面，盘形凸轮的中心设置有标准安装孔，孔位与驱动轴的配合采用键连接定位，凸轮的轴向定位依靠轴肩与锁紧螺母实现，安装时需要保证凸轮端面与从动件运动方向的垂直度公差不超过0.03mm，否则会导致从动件刃口出现偏磨，缩短整套机构的使用寿命。从动件的刃口端做了小圆弧钝化处理，并非绝对锋利的直角刃，圆弧半径控制在0.5mm左右，既保留了线接触的高精度特性，又能提升刃口的抗挤压强度，避免长期接触后出现刃口崩缺的问题。

　　实际应用中，这套结构的从动件行程由凸轮轮廓的升程段决定，升程段的曲线采用等加速等减速运动规律设计，相比等速运动曲线，能大幅降低启动和停止阶段的惯性冲击，适合每分钟100-300次往复动作的中低速工况。回程段依靠从动件自身的重力或者配套的复位弹簧实现回位，建模时已经预留了弹簧安装的轴段位置，弹簧的预紧力需要根据凸轮转速调整，保证从动件在回程阶段始终贴紧凸轮轮廓，不会出现跳脱导致动作失准。

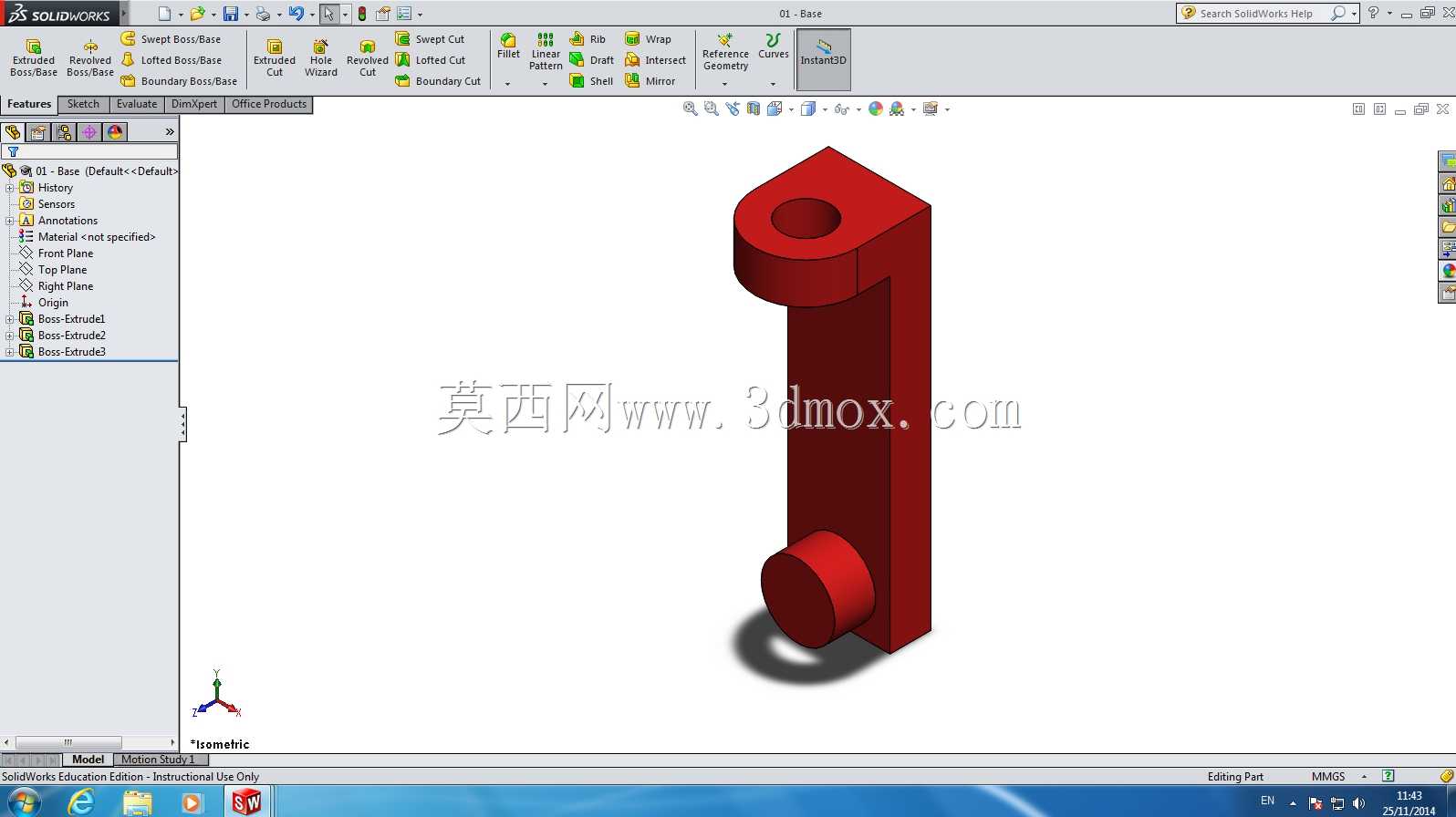

　　导向支座的安装面设置有两个沉头固定孔，孔位间距按照通用安装基准设计，可直接固定在设备的安装平板上，安装时需要调整支座的位置，保证从动件的运动轴线刚好通过凸轮的回转中心，否则会导致从动件的行程出现偏差，甚至出现卡滞问题。凸轮的厚度设计为15mm，足够承受从动件传递的接触压力，在轻载工况下不需要额外增加耐磨衬层，若应用在转速更高、负载更大的场景，可在凸轮轮廓表面做淬火处理，提升表面硬度到HRC45-50，进一步延长磨损寿命。

　　这套结构的整体尺寸紧凑，横向占用空间不超过凸轮直径范围，纵向高度可根据实际行程需求调整从动件的轴身长度，适配不同的设备安装空间。建模过程中所有配合面都做了倒角处理，避免安装时出现锐边刮伤零件的问题，导向孔的两端也做了1mm的倒角，方便从动件装配时顺利导入。在实际设备调试时，可通过微调凸轮的初始安装角度，调整从动件的动作触发时机，匹配整条产线的动作时序，不需要重新加工零件，具备较好的调试适配性。
