六角开槽锁紧螺母工业结构设计

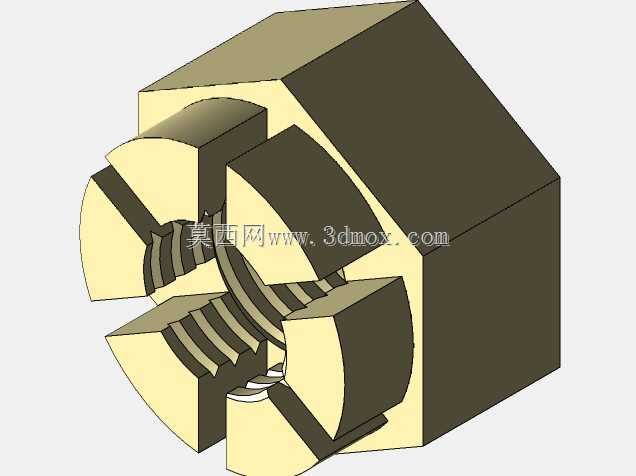

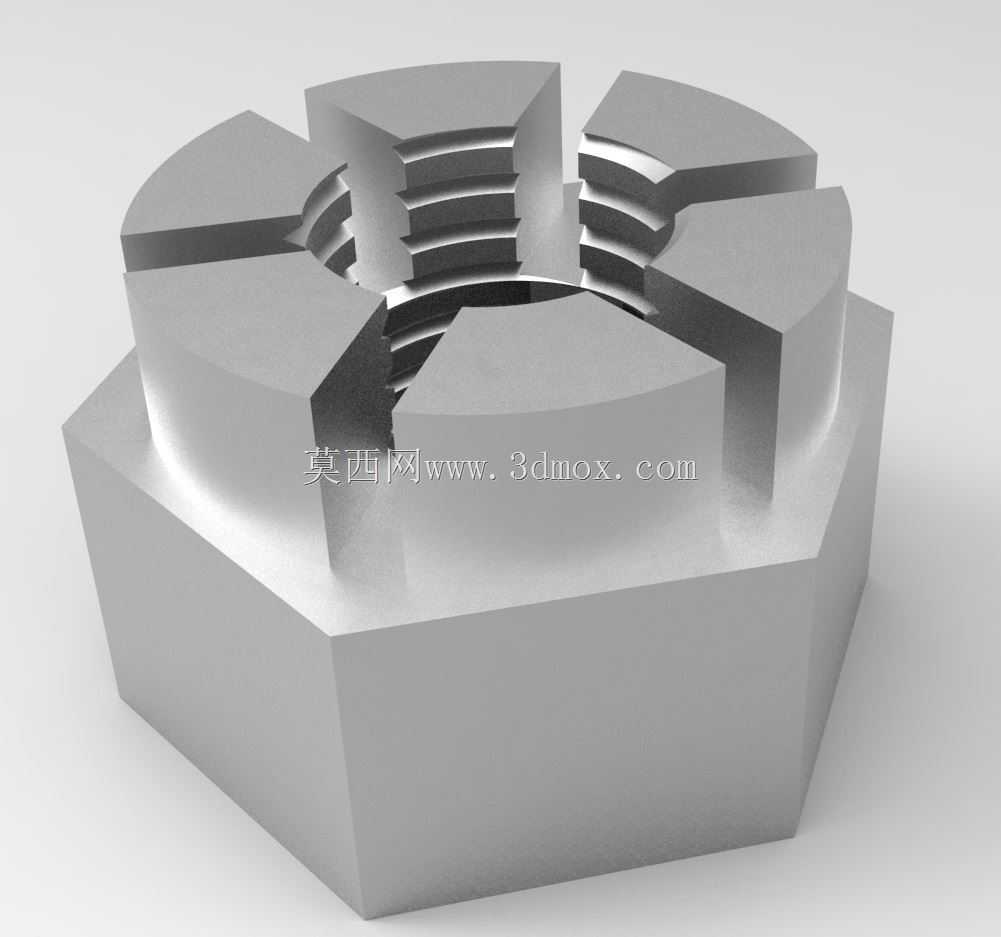

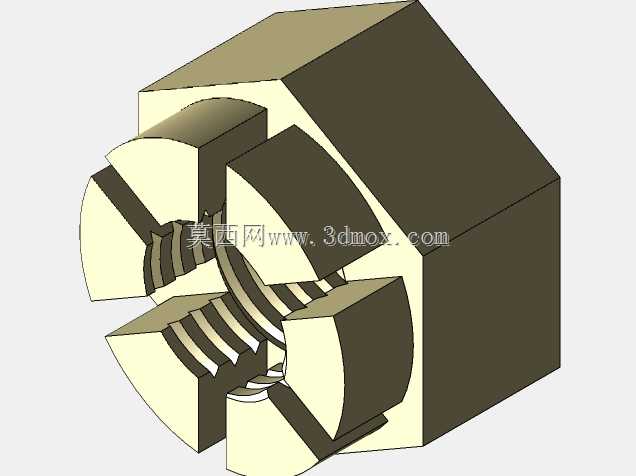

　　在重型载货汽车底盘悬挂连接、矿山破碎设备的振动工况紧固、锻压机床的动载荷部件锁紧这类场景里，普通六角螺母很容易因为持续的交变载荷、冲击振动出现螺纹副松脱，轻则导致设备运行异响、定位偏移，重则引发连接件脱落的安全事故，槽形锁紧螺母就是针对这类防松需求设计的专用紧固件。这款六角开槽螺母的下部为标准六角结构，和普通外六角螺母的扳拧边界完全一致，可适配常规的呆扳手、套筒扳手、梅花扳手进行装拆操作，不需要配套特殊的装拆工具，现场运维的通用性较强。上部的开槽结构沿螺母轴向均匀分布六道直槽，槽的深度贯通螺母上端的螺纹收尾段，装配时需要配合带径向孔的六角头螺栓使用，当螺母按规定扭矩拧紧到指定预紧力后，转动螺母让上部的槽口与螺栓杆部的径向销孔对齐，

　　之后穿入开口销并将销的尾部分开弯折卡入槽内，就能从机械结构上完全锁死螺纹副的相对转动，哪怕承受长时间的高频振动、交变冲击载荷，也不会出现螺母回转松脱的问题。设计这类螺母的时候，首先要匹配对应规格的螺纹参数，内螺纹的公差带通常选用6H级，和常用的6g级外螺纹螺栓形成中等精度的配合，既保证螺纹旋合的顺畅性，又能控制螺纹副的径向间隙，避免间隙过大带来的连接晃动。六角对边尺寸、对角尺寸严格遵循对应螺纹规格的紧固件标准，保证和常规扳手的适配性，不会出现扳拧打滑、棱角过度磨损的问题。上部开槽的宽度要匹配对应规格开口销的直径，槽的位置精度需要重点控制，要保证螺母拧紧到标准预紧扭矩区间时，至少有一个槽能和螺栓的销孔对正，

　　避免出现装配时槽孔错位无法穿销的问题。从安装边界来看，这类螺母的总高度比同规格的普通六角螺母要高，因为上部预留了开槽段的高度，设计安装空间的时候，除了要预留六角扳拧所需的周向操作空间，还要预留螺母上端开口销的安装、弯折操作空间，不能在螺母上端紧贴布置其他零部件，否则会导致开口销无法装配或者后期运维无法拆卸检查。螺纹段的有效旋合长度要满足连接强度要求，不能因为上部开槽削减过多的螺纹啮合牙数，通常有效旋合长度不小于螺纹公称直径的0.8倍，保证螺纹连接的静强度满足载荷要求。实际选型应用的时候，要根据连接部位的载荷等级确定螺母的性能等级，通常振动工况下的连接会选用8级或者10级的材质，经过调质处理保证足够的强度和韧性，

　　开槽部位不能有锐边毛刺，避免装配时划伤操作人员或者割损开口销的防腐层。和普通的尼龙圈锁紧螺母、全金属压点锁紧螺母相比，这种开槽配开口销的锁紧方式属于不可重复使用的刚性锁紧，防松可靠性更高，适合在不经常拆卸、载荷波动大、振动强烈的关键连接部位使用，比如工程机械的轮边连接、起重设备的吊具连接、铁路车辆的转向架连接部位，都大量使用这类结构的螺母。建模的时候要注意六角棱边的倒角处理，下端面的倒角是为了装配时更容易对准螺栓螺纹，上端开槽处的倒角是为了去除加工毛刺，同时方便开口销穿入槽内，内螺纹的收尾段要符合螺纹退刀的工艺要求，不能出现螺纹牙型不完整导致的旋合卡滞问题。
