分布式光伏板表面清洁执行机构设计

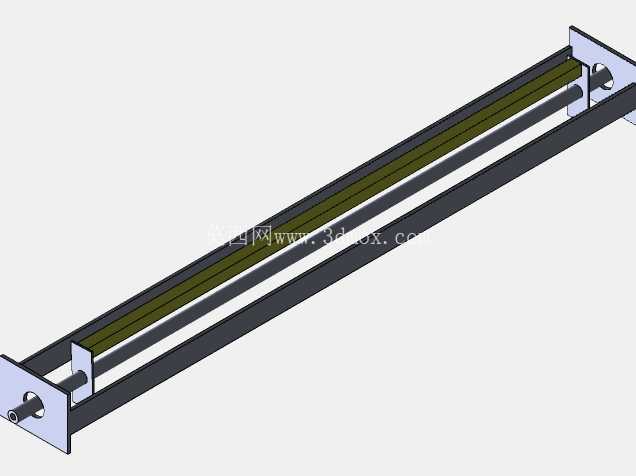

　　在分布式光伏电站的日常运维场景中，电池板表面的积尘、浮灰、落叶残留会直接降低组件透光率，拉低整体发电效率，传统人工手持清洁工具擦拭的方式，不仅作业效率低，在屋顶、山地等排布场景下还存在高空作业风险，这款清洁执行机构正是针对平铺式光伏阵列的表面清洁需求开发的线性作业部件。从结构组成来看，整套机构采用双平行梁作为主体承载框架，框架两端设置带安装孔的端板，端板上预留的轴孔用于穿装传动辊轴，两根平行梁之间的跨距刚好匹配常规单块晶硅电池板的宽度边界，安装时可通过端板的固定孔将整套机构架设在光伏板两侧的导轨上，沿板长方向做往复直线运动。

　　框架内侧平行布置的两根长辊是核心清洁执行件，辊体表面包覆柔性耐磨清洁层，作业时两根辊分别贴合电池板表面的不同区域，随机构移动过程中通过辊体的转动擦拭带走板面积尘，双辊并行的布局可以在单次走行过程中完成两次擦拭，避免单次清洁残留的水痕或尘带影响清洁效果。设计阶段优先考虑了作业过程对电池板表面的防护，所有与板面接触的部件均采用非硬质材料，辊体与框架之间设置了微量浮动间隙，能够适配光伏板表面因安装公差、长期使用产生的轻微形变，避免刚性接触造成电池板玻璃面的划伤。传动端的结构做了简化处理，端板外侧预留的轴伸端可以直接连接驱动轮或者传动带，不需要额外加装复杂的转接法兰，不管是配套小型户用光伏的便携式清洁设备，还是集成到大型电站的全自动清洁运维机器人上，都能快速完成装配对接。从安装边界来看，整套机构的整体厚度控制在较低范围，架设在光伏板表面时不会超出组件边框的最高限位，多排光伏板阵列排布时，相邻板之间的检修通道不会被机构突出部分遮挡，日常巡检、故障排查时不需要额外拆卸机构部件。

　　框架梁采用槽型截面设计，在保证整体结构刚性的前提下尽可能降低自重，减少行走驱动的负载，同时槽型结构的内侧可以作为清洁辊的安装定位基准，装配时不需要额外做复杂的同轴度调校，只要将辊轴两端卡入端板的对应轴位即可完成组装，降低生产装配的工时成本。实际作业过程中，机构沿光伏板长度方向走完全程即可覆盖单块板的全部清洁区域，双辊的转动方向与机构走行方向做匹配设计，前辊先扫动板表面的浮尘、大颗粒杂物，后辊做精细擦拭，针对干燥积尘场景不需要额外喷水即可完成清洁，针对重度积灰或者有鸟粪残留的区域，也可以在辊组上方加装喷淋组件，框架梁的槽型空间刚好可以布置喷淋管路，不需要额外在外部走管，避免管路长期外露老化。考虑到户外长期使用的耐候性，所有金属结构件都做了表面防腐处理，辊体的包覆材料选用耐紫外线、耐温差变化的耐磨材质，在-20℃到60℃的户外环境下不会出现硬化、脱落的问题，端板的轴孔位置加装了自润滑轴套，长期往复运动不需要频繁加注润滑脂，降低后期运维的工作量。整套机构的宽度尺寸可以根据不同规格的光伏板宽度做模块化调整，只需要更换对应长度的框架梁和清洁辊，两端的端板、传动连接结构都可以通用，能够适配目前市面上主流的单晶硅、多晶硅光伏组件尺寸，不需要针对每一种板型重新开模生产，大幅降低了不同场景下的适配成本。

　　在户用分布式光伏场景下，这套机构可以配套小型行走动力模块，做成便携式清洁设备，用户可以自行操作完成自家屋顶光伏板的清洁，不需要聘请专业运维团队；在大型地面光伏电站场景下，可以将多组该机构集成到阵列式清洁机器人上，沿整排光伏板做自动往复清洁，完全替代人工作业，提升运维效率的同时降低高空作业的安全风险。结构设计上没有采用复杂的多连杆或者异形结构，所有零部件都是常规的机加件、标准件，加工难度低，后期更换易损件时也很容易采购到对应配件，清洁辊作为易损件采用快拆式设计，不需要拆卸整个框架就可以完成辊体的更换，日常维护十分便捷。
