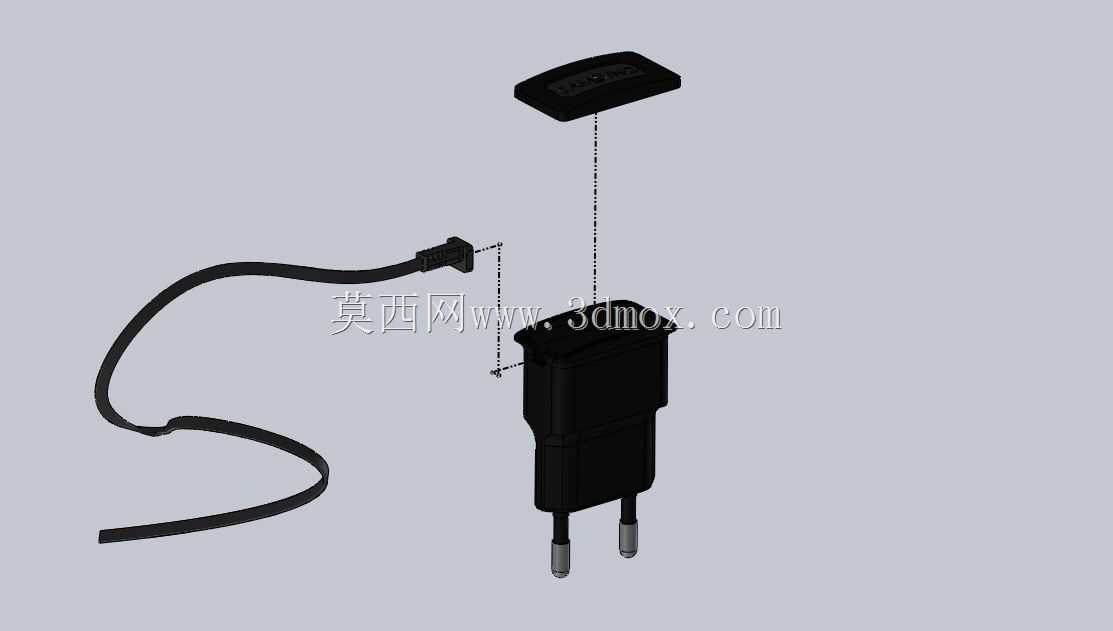

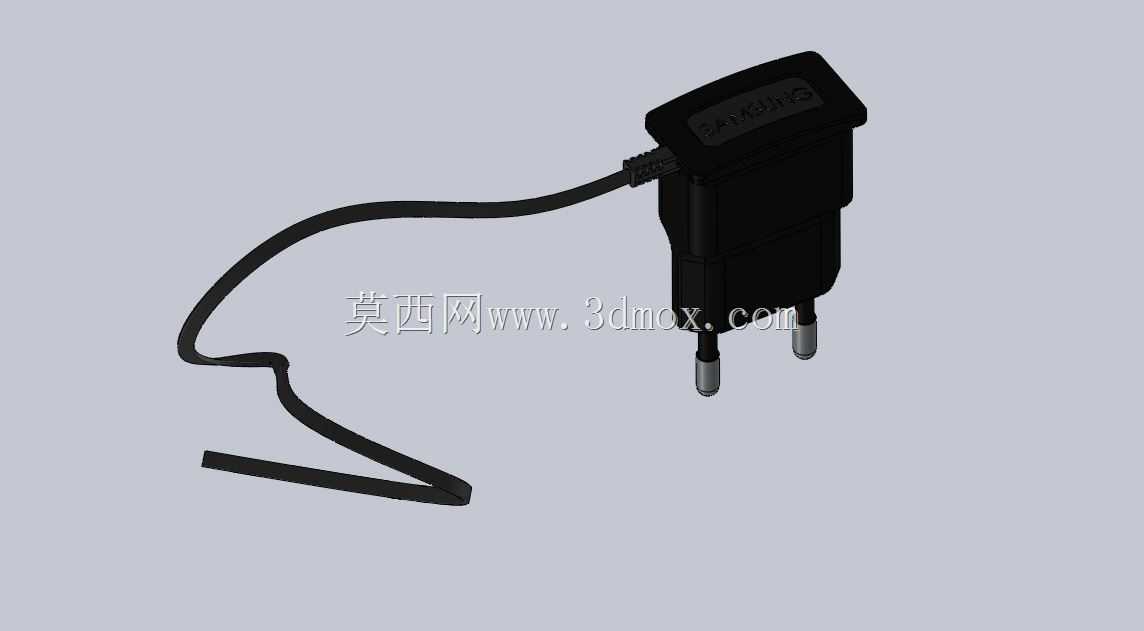

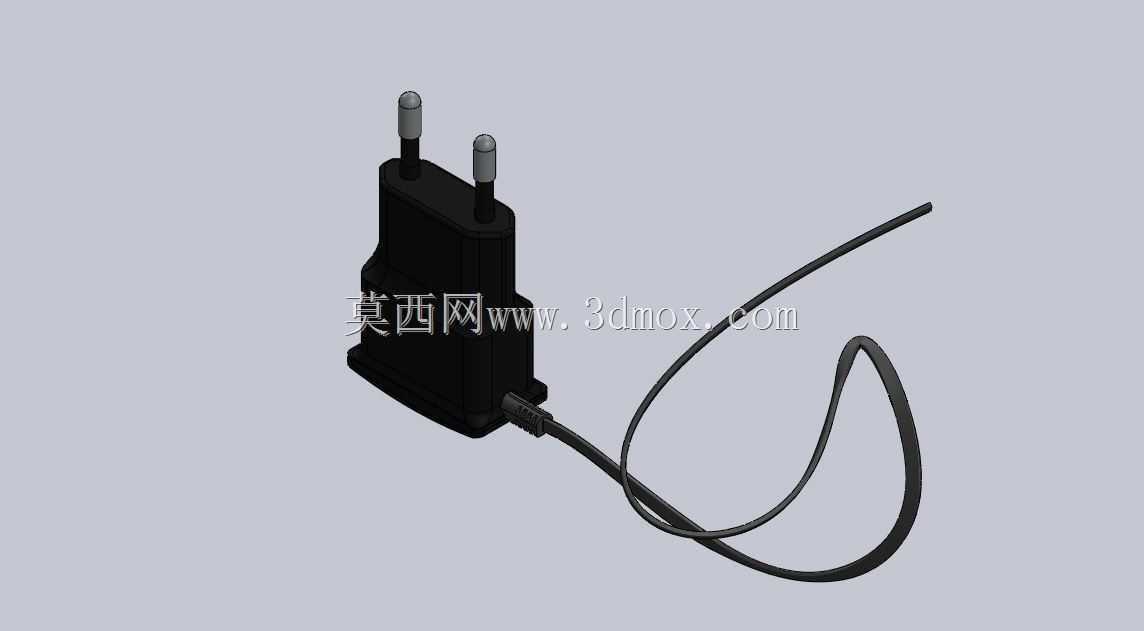

日常消费电子配套的电源适配部件中,带线一体式墙插充电器是覆盖场景最广的品类之一,这类部件主要承担市电降压整流、为便携数码设备提供稳定直流充电输入的功能,在家居、办公、商旅等各类有市电接入的场景下都有高频使用需求。本次呈现的结构为欧规插脚规格的带线充电器,适配欧盟地区市电插座标准,插脚采用圆柱式金属插针设计,插针间距、伸出长度、绝缘段尺寸均符合对应区域的安规要求,插脚根部做了台阶式绝缘防护结构,避免插脚接入插座时外露金属部分带来的触电风险,插针与充电器主体外壳的衔接处做了密封加固处理,能承受日常插拔过程中的侧向扭力,降低插脚松动脱落的故障概率。充电器主体采用上窄下宽的梯台类外形设计,外壳为阻燃PC材质一体注塑成型,
合模线设置在壳体侧面居中位置,装配后合模缝错位量控制在0.1mm以内,既保证外观的规整度,也能避免缝隙过大导致的灰尘、液体侵入风险。壳体表面做了细微的磨砂纹理处理,既可以减少日常使用中指纹、划痕的残留,也能提升手持插拔时的摩擦力,避免手滑导致的插拔施力不当。输出线缆从充电器主体侧下方引出,出线位置做了加长的SR应力缓释结构,也就是行业内常说的线档,该段采用硬度稍低的TPE材质包覆,能承受上万次的线缆弯折测试,避免出线位置线缆芯线断裂导致的接触不良问题。线缆本身采用扁线设计,相比传统圆线更不容易出现缠绕打结的情况,日常收纳时可以随意弯折贴合收纳空间,不会因为长期卷曲形成难以恢复的折痕,线缆外被同样采用耐磨TPE材质,表面摩擦系数适中,
拖拽使用时不容易被桌面尖锐边角划损。从结构设计逻辑来看,这类充电器的内部空间排布需要兼顾安规距离与散热需求,高压侧也就是插脚连接的整流、变压部分与低压侧也就是线缆输出的稳压输出部分之间,需要预留足够的电气间隙,壳体内会设置对应的隔离筋位,避免高低压部分之间出现爬电距离不足的问题;内部元器件的排布会尽量将发热量大的元器件贴近壳体侧壁设置,通过壳体将工作时产生的热量传导散出,避免内部热量堆积导致元器件寿命缩短。外壳的装配采用超声波焊接工艺,焊接筋的宽度、高度经过匹配设计,焊接后壳体连接强度足够,非破坏性拆解无法打开壳体,能避免普通用户随意拆开内部接触高压部分的风险,同时焊接位置的密封性也能满足日常使用的防泼溅要求。
在安装边界与适配尺寸上,该款充电器主体的最大宽度控制在40mm以内,插脚伸出壳体端面的长度为符合安规要求的标准尺寸,插入墙面插座后不会遮挡相邻的插座插孔,解决了很多大体积充电器占用多个插位的痛点;线缆长度按照常规使用场景设置为1米级,满足插座到桌面手持设备的常规使用距离需求,线缆端头的接口尺寸匹配对应数码设备的充电接口,插拔力度控制在合适区间,既不会因为太松容易脱落,也不会因为太紧导致插拔困难。这类带线一体式充电器相比分离式充电头加数据线的组合,减少了一个接口连接节点,降低了接触不良的故障点,整体可靠性更高,适合固定场景下的长期使用,在结构建模过程中,需要重点关注插脚与壳体的配合公差、SR出线位的弧度过渡、壳体合模的定位结构这些细节,这些位置的设计合理性直接决定了产品量产时的装配效率与长期使用的可靠性。建模时壳体的壁厚设置为均匀的1.5mm,既满足结构强度要求,也不会因为壁厚过大导致外壳缩水、成型周期过长的问题,内部的筋位厚度控制在壁厚的0.6倍左右,避免筋位背面出现缩痕影响外观;插脚作为嵌件与壳体注塑结合的位置,会在插脚上设置滚花或者卡位凹槽,提升插脚与塑胶壳体的结合力,承受插拔力时不会出现插脚移位的问题。
