多功能折叠组合户外工具钳三维设计

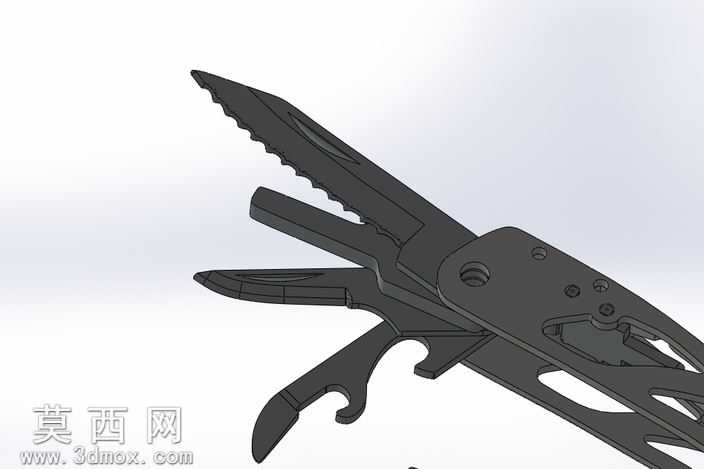

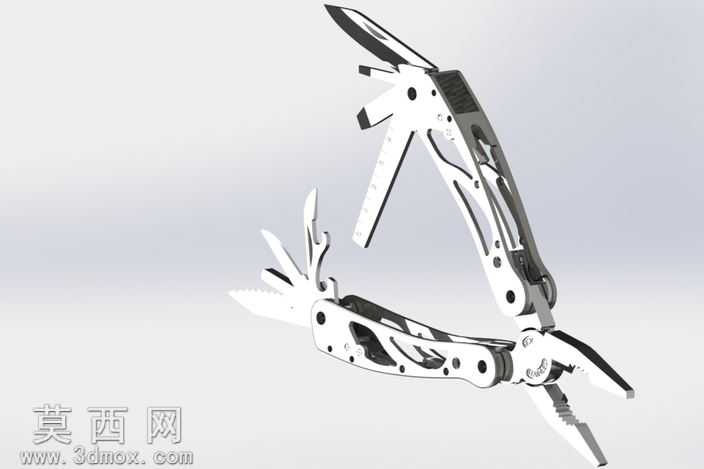

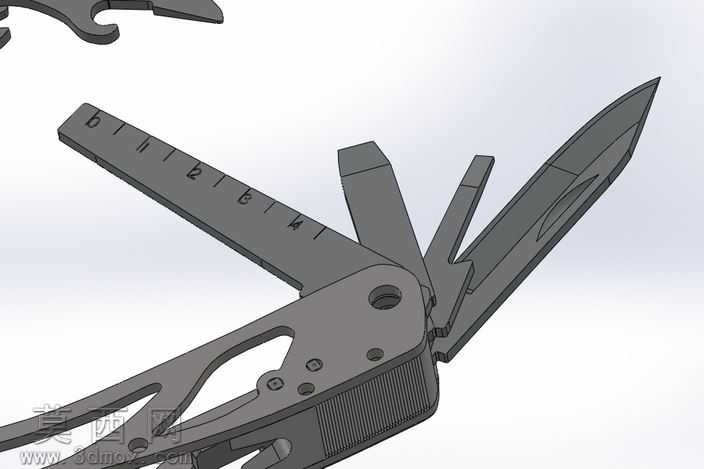

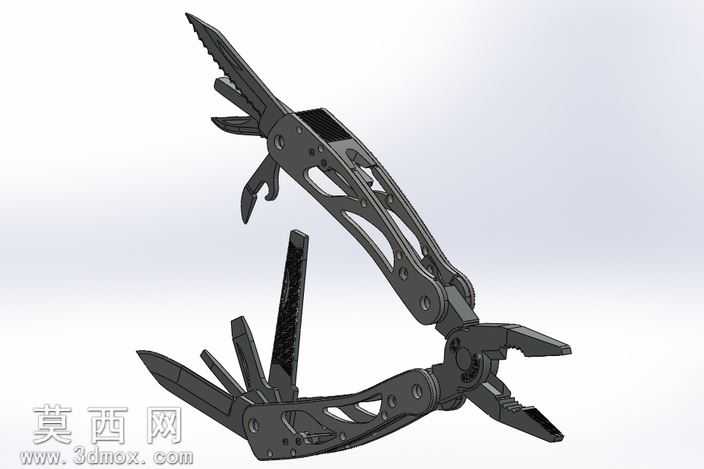

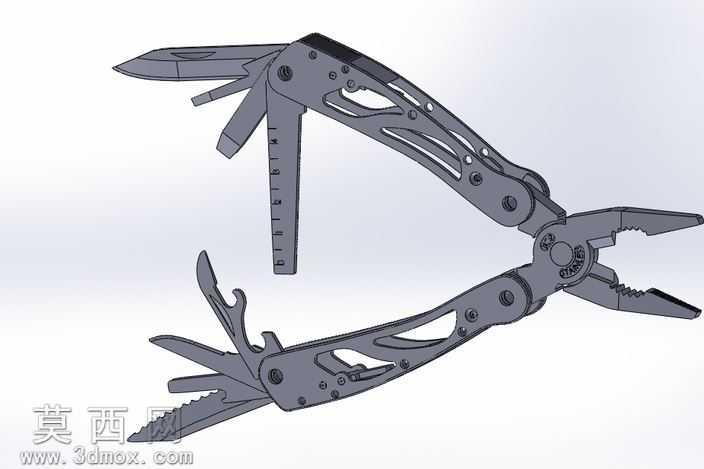

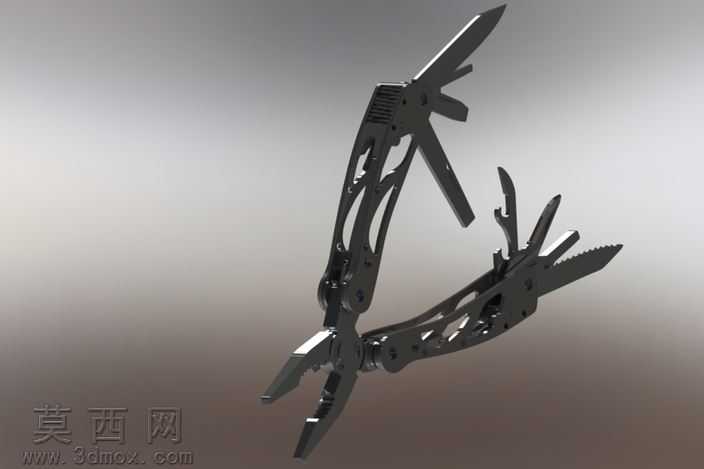

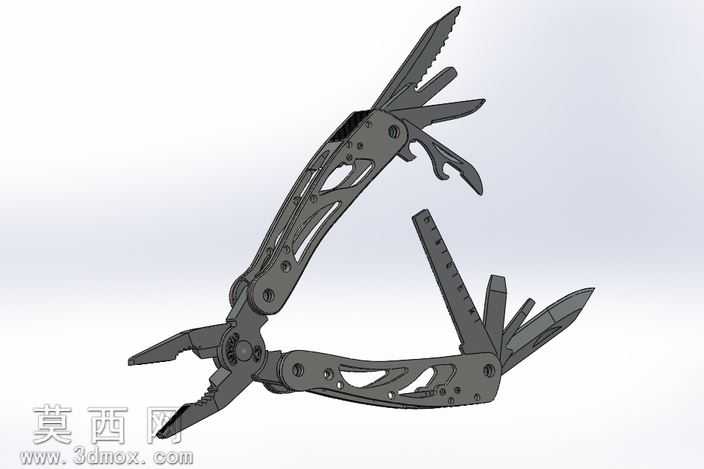

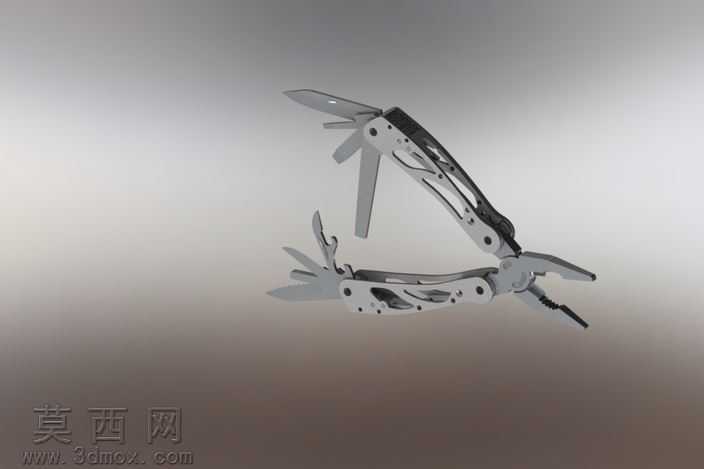

本作品为SolidWorks环境下搭建的多功能折叠组合工具三维模型，整体参照经典户外多功能钳的结构逻辑完成建模，还原了折叠式工具的收纳与展开形态。建模过程中优先采用实体建模命令搭建主体骨架，针对工具钳的主手柄部分，通过拉伸凸台完成基础轮廓后，使用切除命令做出手柄处的镂空减重结构，同时添加圆角特征处理所有棱边，还原真实产品的握持倒角细节，避免尖锐棱角的失真表现。针对各个展开功能部件，分别独立建模后通过装配体配合关系完成组装：带刻度标识的直尺部件表面，使用包覆特征做出刻度线与数字标识，还原真实测量功能的视觉细节；主刀刃部分通过放样命令做出刀身的收尖弧度与刃口斜面，添加刃口处的薄面切除特征还原刀具的锋利边缘形态；锯条部件通过线性阵列的切除特征做出均匀排布的锯齿结构，保证齿形间距与真实产品一致；开瓶器部件通过异形轮廓切除还原卡口结构，匹配真实开瓶功能的形态逻辑。材质渲染阶段，为所有金属部件赋予哑光不锈钢材质，调整材质的粗糙度参数模拟工具表面的磨砂金属质感，手柄握持区域添加细密的纹理特征，还原防滑纹路的触感表现，各个功能部件的铰接位置，准确还原了转轴螺丝、固定铆钉的细节结构，通过同轴心配合保证各个工具部件可以围绕转轴实现模拟转动展开的效果。设计过程中针对部件之间的干涉问题做了初步调整，预留了各个工具展开时的活动间隙，避免折叠收纳时出现部件碰撞的问题，整体模型完整呈现了多功能组合工具的集成化设计特点，清晰展现了这类便携五金工具将多种实用功能集成于单一钳体的结构巧思，还原了产品折叠收纳时的紧凑形态与展开后各功能部件独立可用的状态。
