带翻盖密封结构便携储液容器结构设计

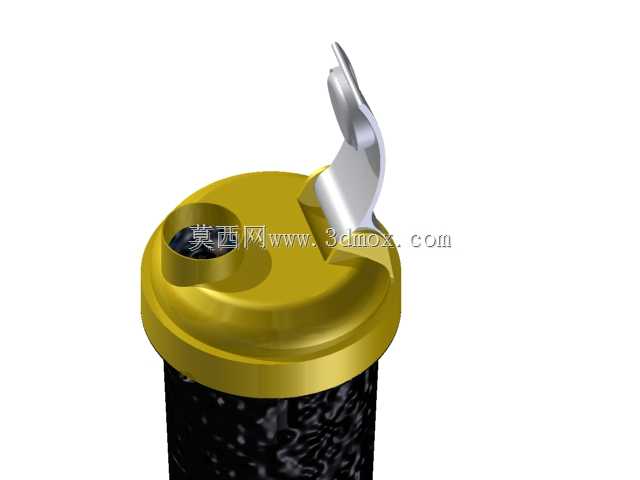

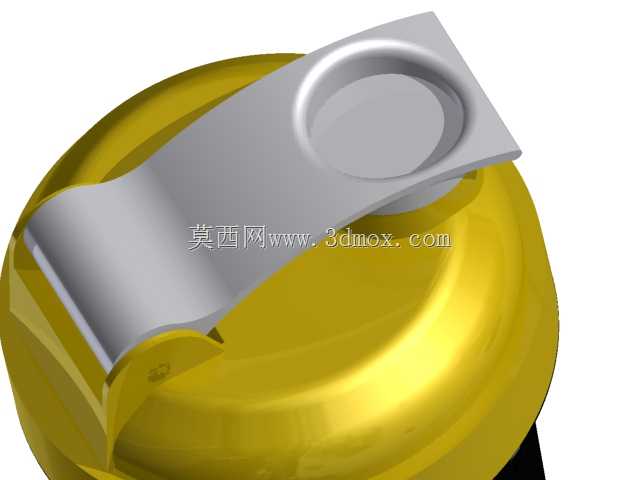

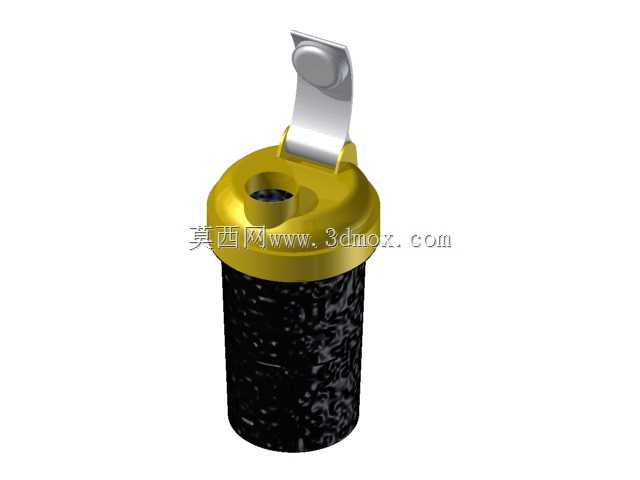

　　这款带翻盖密封结构的便携储液容器，核心应用场景覆盖户外出行随身饮水、实验室少量试剂便携转运、小型作业场景下的润滑液随身存储等领域，日常民用场景中可作为运动水壶、随身水杯的核心密封端盖组件使用，工业场景下也可适配小容量试剂存储、便携润滑点补油的容器需求。从实际使用功能来看，该结构解决了传统螺纹开盖需要双手操作、开合效率低的痛点，翻盖采用金属弹片按压式锁止结构，单指按压弹片端部的锁止凸点即可自动弹起翻盖，单手即可完成开盖动作，在骑行、作业腾不出双手的场景下实用性极强。密封端盖与下方筒身采用过盈配合加环形密封圈的组合密封形式，端盖内侧设计有一圈环形密封槽，装配时嵌入食品级或耐溶剂橡胶密封圈，筒身上端的外翻边卡入密封槽后，

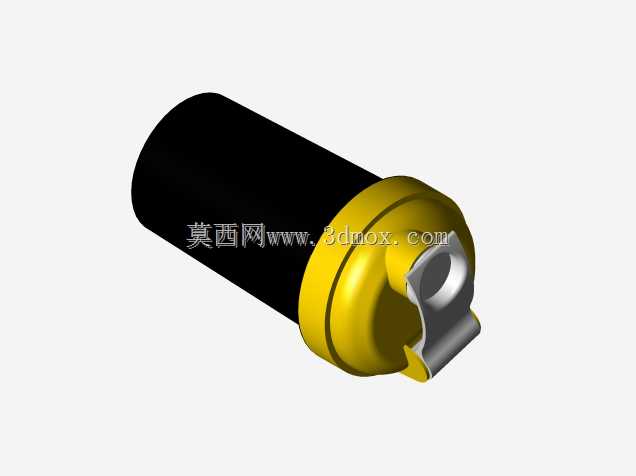

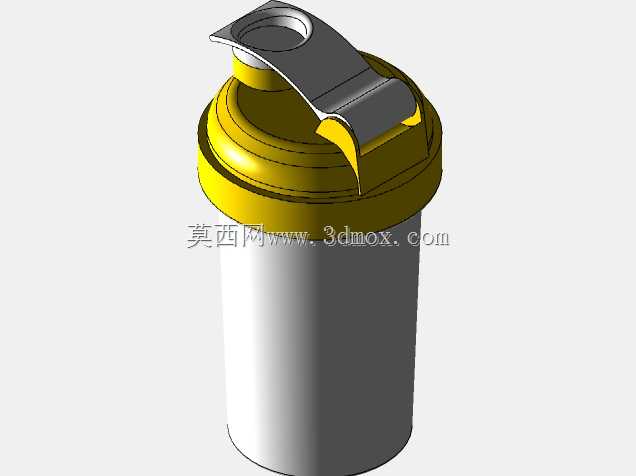

　　依靠端盖外侧的卡扣结构实现轴向锁止，可承受常规倒置、晃动状态下无液体渗漏，满足随身携行的防漏要求。设计过程中优先考虑了人机操作的合理性，翻盖的弹片翘起高度设置为12mm，按压行程控制在3mm，按压力度设置为15N左右，既不会因为按压力度过小导致误触开盖，也不会因为力度过大造成单手操作费力。翻盖的出水嘴采用斜切式开口设计，开口内径8mm，出水时可形成稳定的柱状水流，不会出现散流、呛水的问题，同时出水嘴与翻盖一体冲压成型，没有拼接缝隙，避免长期使用后缝隙残留液体滋生污垢。筒身部分采用直筒式结构设计，外径设置为66mm，整体高度（含端盖闭合状态）为112mm，筒身壁厚1.2mm，外部做防滑纹理处理，握持时的摩擦力足够，

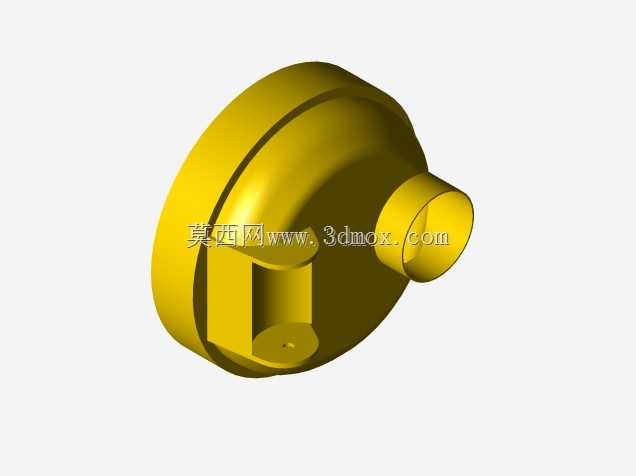

　　即使手上沾有水或者油污也不会打滑脱落。端盖的金属翻盖部分采用304不锈钢冲压成型，表面做抛光处理，既保证弹片的长期弹性疲劳寿命，反复开合万次以上不会出现弹性失效，也满足接触饮用水或者常规试剂的耐腐蚀要求。安装边界方面，该端盖结构可适配内径62mm、壁厚1-1.5mm的直筒容器，不管是塑料筒身、金属筒身还是玻璃筒身，只要上端尺寸匹配即可替换使用，端盖外侧的卡扣为对称式四个弹性卡爪，装配时对准筒身按压到位即可自动卡紧，不需要额外的粘接或者螺纹连接，装配效率极高，适合批量生产的快速组装需求。结构设计上还考虑了长期使用的可靠性，弹片与端盖主体的连接采用嵌入式转轴结构，转轴两端做圆弧过渡，避免应力集中导致的弹片断裂，锁止位置的凸点做了R0.

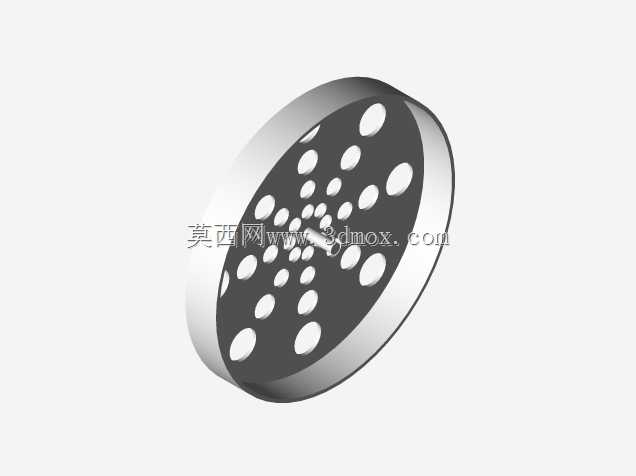

　　8的圆角处理，长期开合磨损量极小，正常使用场景下锁止结构的寿命可满足五万次以上开合无失效。密封槽的深度设置为2.5mm，密封圈的线径设置为3mm，装配后密封圈的压缩量控制在15%-20%之间，既保证足够的密封比压实现防漏，也不会因为压缩量过大导致密封圈过早老化失效。出水嘴内部还设计了一个限流挡片，当容器内盛装高温液体时，倾斜倒水时挡片可以减缓液体流出速度，避免水温过高导致出水过快烫伤使用者，这个细节设计在民用饮水场景下的安全防护作用十分明显。整体结构没有多余的零散零件，所有功能部件都集成在端盖主体上，翻盖闭合后整体外观没有突出的尖锐棱角，放在背包或者口袋里不会勾挂织物，便携性表现优异。从建模实现的角度来看，该结构的曲面过渡全部采用G1连续以上的顺滑处理，弹片的弧形弯曲角度经过反复校核，保证弹起后翻盖的开启角度达到120度，不会因为开启角度过小遮挡出水嘴影响倒水操作，同时弹起的力度适中，不会出现开盖时弹片弹动幅度过大导致液体溅出的问题。筒身的防滑纹理采用深度0.3mm的凹凸麻面设计，既保证握持摩擦力，也不会因为纹理过深导致污垢难以清理，日常使用后用清水冲洗即可清洁干净，没有卫生死角。
