摩托车传动用42齿从动链轮结构

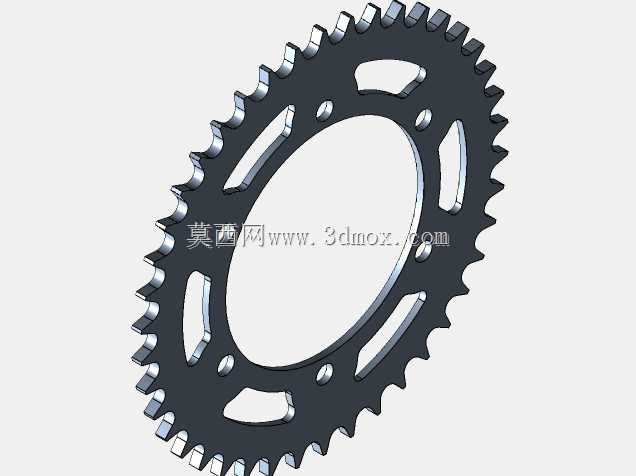

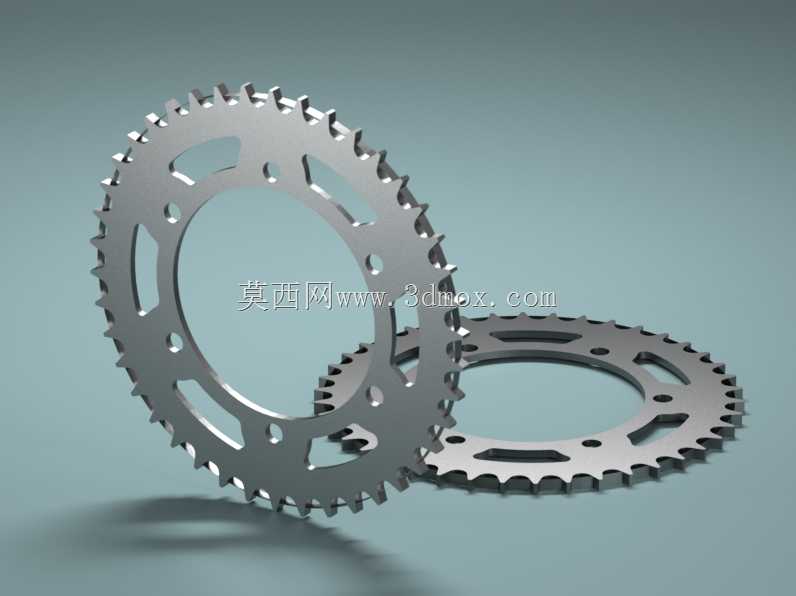

　　这款链轮主要适配中小排量跨骑摩托车的后级传动，是链传动系统里的核心从动部件，日常工况下承担着把发动机输出的扭矩通过链条传递给后轮的作用，直接关系到动力传递的平顺性和传动效率。从结构设计来看，整体采用辐板式轻量化构型，没有采用厚重的实心轮盘结构，在保证轮齿强度和安装刚性的前提下，尽可能削减了非受力区域的材料，既降低了后轮的簧下质量，提升车辆操控响应，也减少了链轮自身转动惯量，让动力输出的迟滞感进一步降低。轮齿部分采用标准滚子链啮合齿形，齿廓曲线经过修形处理，能和对应规格的传动链条实现顺畅啮合，减少啮合过程中的冲击、卡滞和异常磨损，日常在泥沙、雨水等复杂骑行环境下，也能保证链节和齿槽的正常配合，避免跳齿、脱链的风险。安装定位部分，

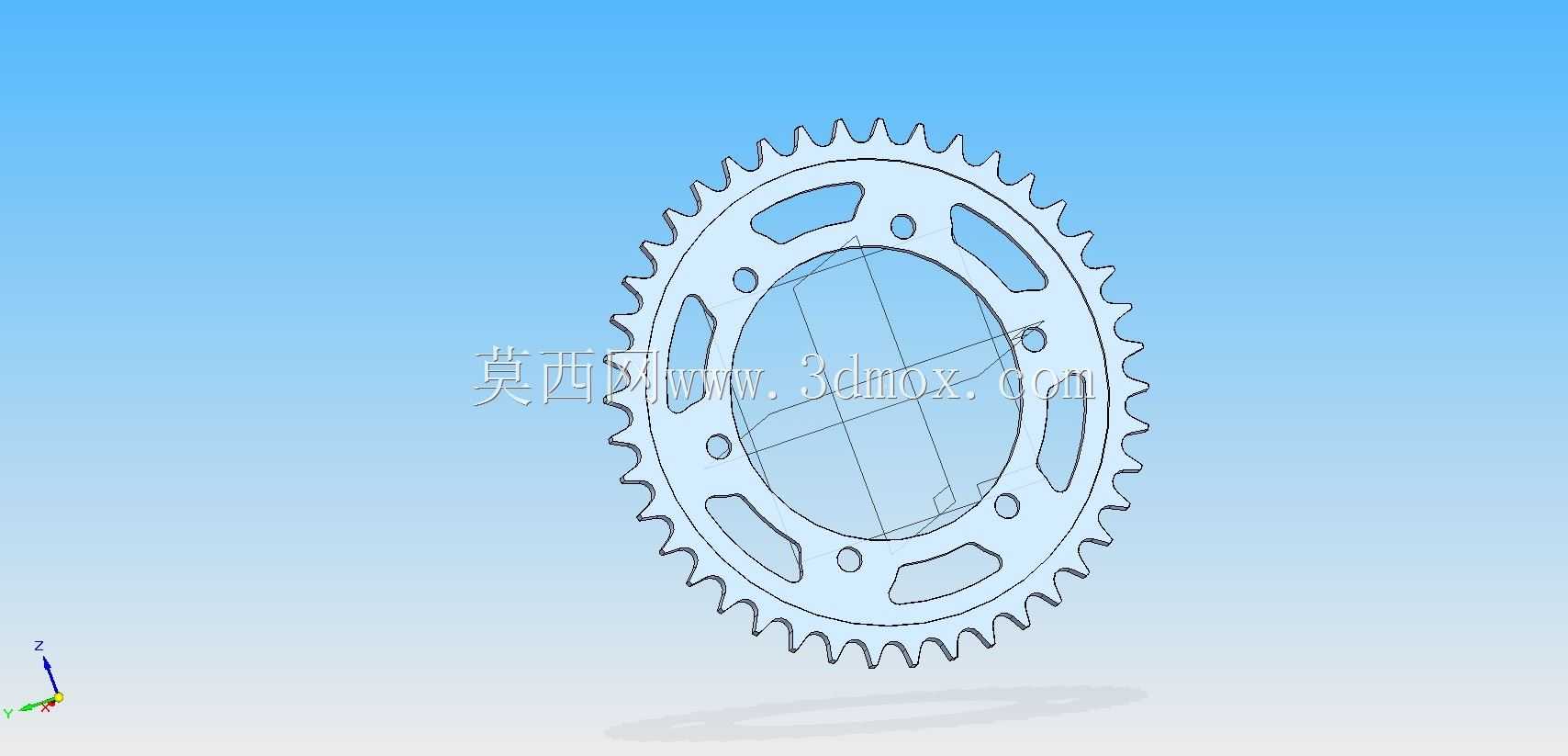

　　中心的大尺寸通孔是和后轮轮毂的安装轴颈配合的定位基准，周围均匀分布的多个小圆孔是螺栓过孔，和轮毂上的安装螺柱一一对应，安装时可以通过螺栓把链轮牢牢压紧在轮毂的安装面上，保证传动过程中链轮不会出现径向窜动或者周向滑移。辐板上开设的几个异形镂空槽，除了减重作用之外，还能在骑行过程中让气流穿过轮盘，带走链条和链轮啮合产生的摩擦热量，同时也能减少轮面积攒泥沙的概率，日常维护时清理附着的油污、泥沙也更方便。设计过程中首先要确定的是链轮的分度圆直径，42齿的配置对应特定的传动比，和前端小链轮配合后能满足车辆在常用车速区间的动力输出特性，兼顾低速爬坡的扭矩输出和高速巡航的转速控制。齿顶圆、齿根圆的尺寸公差控制是建模的重点，

　　齿形的参数要匹配对应节距的传动链条，保证每个齿槽都能和链节滚子充分贴合，受力均匀，避免个别齿受力过大出现过早磨损或者断齿。安装孔的位置度要求较高，孔位的分布圆直径和中心定位孔的同轴度需要严格控制，否则安装后会出现链轮偏摆，导致链条偏磨、传动异响，严重时还会加剧链条和链轮的磨损，缩短整套传动系统的使用寿命。链轮的厚度设计也经过考量，既要保证轮齿有足够的接触面积承受传动扭矩，避免齿面压溃，也不会因为过厚增加不必要的重量，边缘的倒角处理可以减少和链条侧板的摩擦，降低传动过程中的阻力。在实际装车场景中，这类从动链轮需要和匹配规格的传动链条、前主动链轮配套使用，安装时要保证前后链轮的共面度，偏差过大会直接加剧磨损。日常使用中，

　　链轮的磨损主要出现在齿面的接触区域，当齿形出现明显的磨尖、偏磨时就需要及时更换，这款结构的设计也充分考虑了易损件的替换通用性，安装尺寸和同型号原厂配件保持一致，替换时不需要对轮毂进行额外加工，直接对位安装即可。建模过程中对轮齿的阵列做了均匀性校验，每个齿的齿形、齿距误差控制在合理范围内，保证传动过程中链条的张紧度波动处于合理区间，减少骑行过程中的传动顿挫感。辐板和齿圈、安装座的过渡位置都做了圆弧过渡处理，避免应力集中，在大扭矩输出的工况下，不会因为应力集中出现辐板开裂的问题，整体结构的强度冗余可以满足日常通勤、非铺装路面骑行等多种使用场景的负载要求。
