多足仿生自适应支撑夹持机构

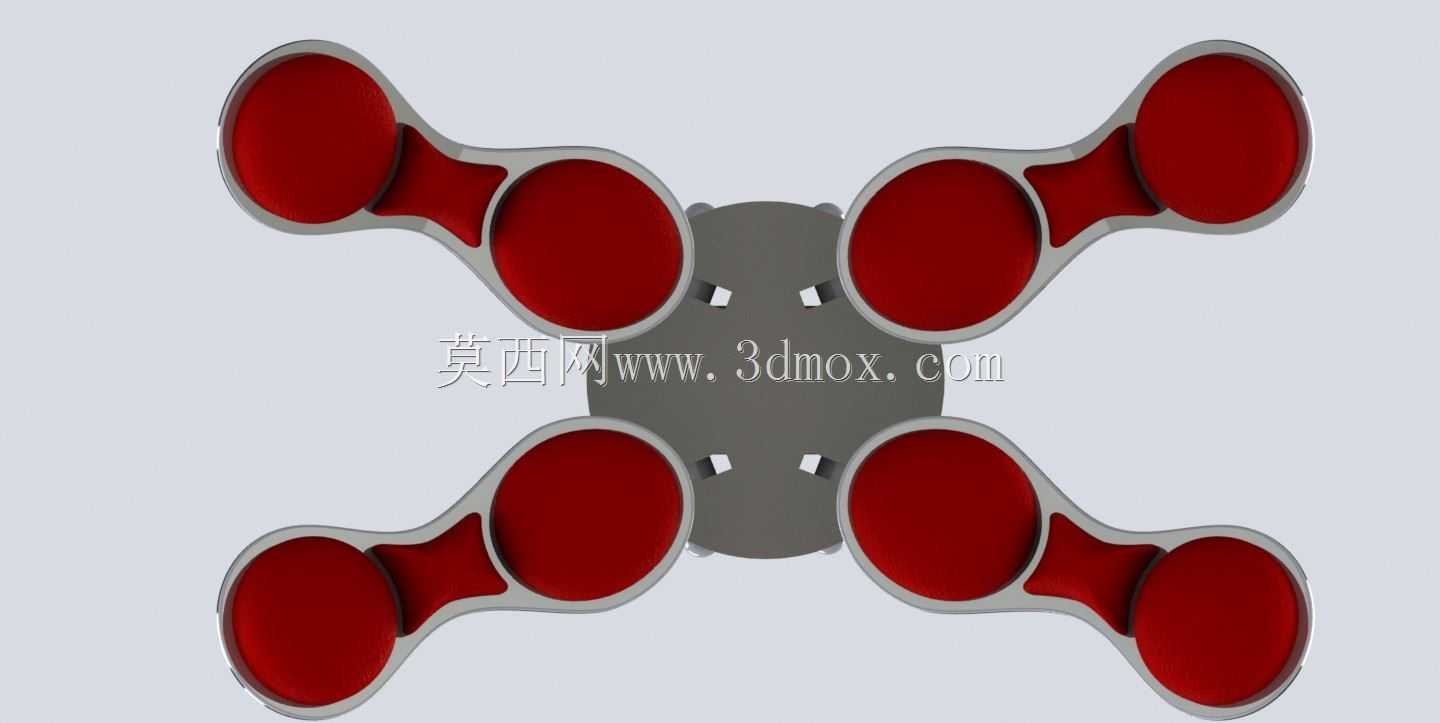

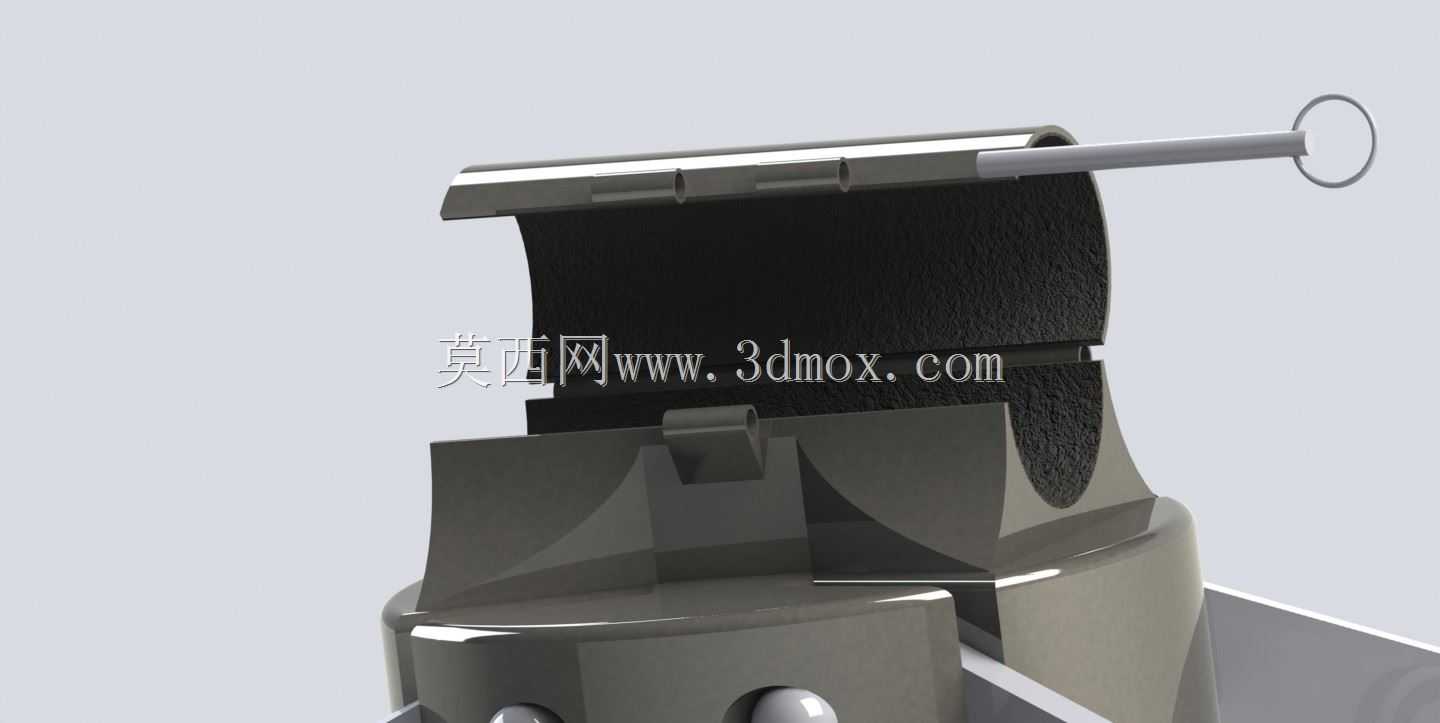

　　该多足仿生支撑夹持机构的设计参考了偶蹄类动物足部的受力分散逻辑，核心应用场景覆盖不规则曲面工件的临时夹持、异形接触面的稳定支撑、狭小空间内的多点位固定作业，在精密装配工位、曲面工件检测工装、户外便携支撑装置领域都有明确的适配空间。从结构功能来看，机构顶部设置标准圆柱安装接口，可直接对接不同规格的操作杆、驱动轴或者固定基座，接口处配置快拆锁销结构，无需额外工具即可完成与外接部件的连接固定，锁销采用弹簧顶珠定位结构，受径向载荷时不会出现松脱移位。中部的核心基座为一体化铣削成型的回转结构，基座圆周方向均匀分布六组铰接安装位，每个安装位通过销轴连接独立的支撑臂，铰接处配置耐磨衬套，可承受反复摆动带来的磨损，衬套与销轴之间预留0.

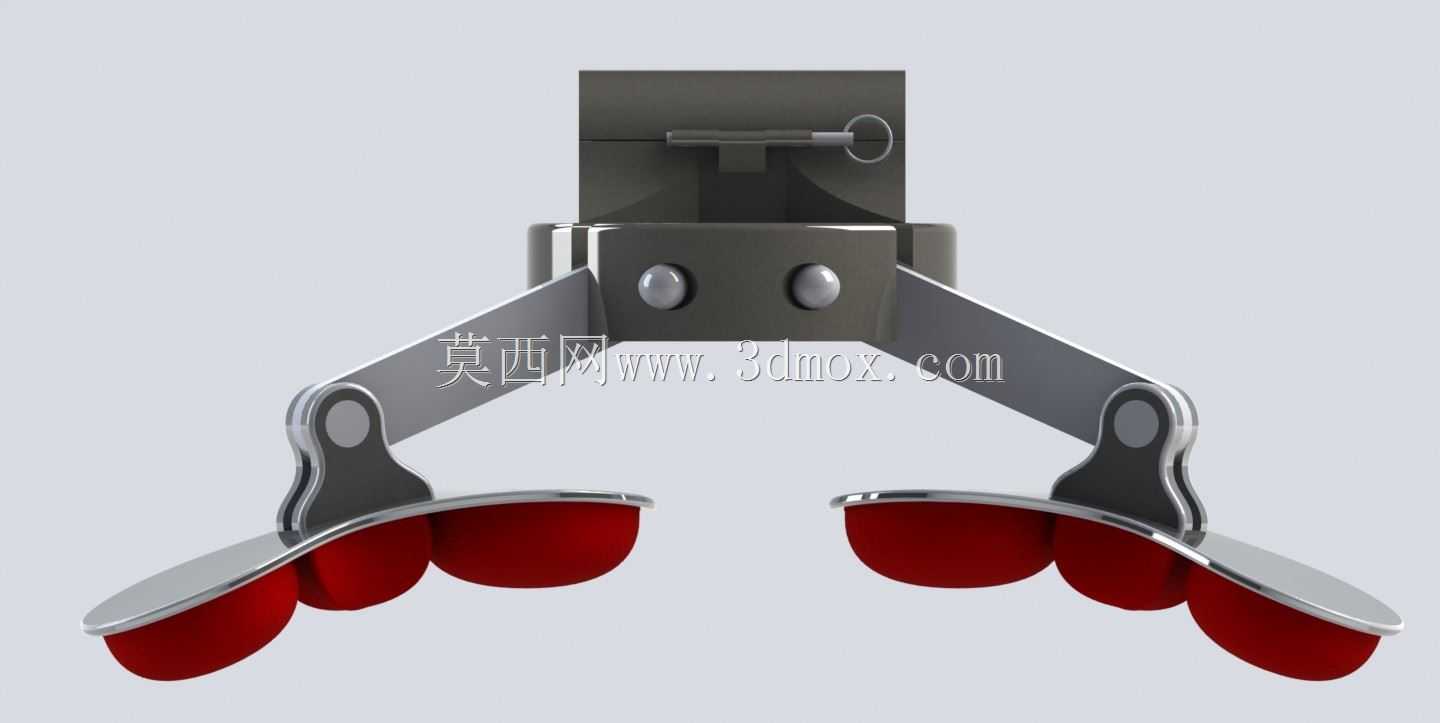

　　02mm的配合间隙，既保证摆动顺畅无卡滞，又不会出现过大的旷量影响支撑精度。每根支撑臂末端连接仿生蹄状支撑脚，支撑脚采用分体式结构，上层为刚性金属承托板，下层为高摩擦系数的弹性接触垫，接触垫的弧形轮廓完全贴合支撑臂摆动的轨迹范围，当机构向下施压接触支撑面时，每个支撑脚可根据接触面的起伏独立调整角度，始终保证接触垫与支撑面完全贴合，不会出现点接触导致的应力集中或者打滑问题。设计过程中优先考虑了受力均匀性，六组支撑臂的铰接点在基座上呈60度等角分布，当机构承受垂直向下的载荷时，每根支撑臂的受力偏差控制在5%以内，不会出现单臂过载的情况；支撑臂的长度经过反复迭代计算，当所有支撑臂完全展开时，整体支撑直径达到基座直径的3.2倍，

　　可提供足够的支撑稳定性，当支撑臂完全收拢时，整体外径仅比基座直径大15%，可顺利伸入直径略大于基座的孔洞或者狭小腔体内完成内撑固定作业。安装边界方面，顶部圆柱接口的外径为标准系列尺寸，可适配现有多数工装夹具的连接端，机构整体收拢状态下的轴向长度控制在接口直径的1.8倍，不会因为轴向尺寸过大影响在狭小空间内的操作；铰接处的销轴采用防脱卡簧固定，长期往复摆动也不会出现销轴脱出的故障。支撑脚的弹性接触垫采用可拆卸设计，磨损后可单独更换，无需更换整个支撑臂组件，降低后期维护成本。在实际使用中，该机构无需额外配置驱动源，仅靠施加在顶部的轴向压力即可自动完成支撑脚的展开贴合，撤去轴向压力后支撑臂可依靠铰接处的复位扭簧自动收拢，操作逻辑简单，

　　适配手动操作或者自动化设备的末端执行场景。针对不同的作业载荷，支撑臂的壁厚可根据受力需求调整，在轻载场景下可采用薄壁结构降低整体重量，在重载场景下可增加壁厚并更换高强度合金材质，满足数倍于常规载荷的支撑需求。支撑脚的接触垫可根据接触材质更换不同属性的材料，接触光滑金属表面时可采用高阻尼橡胶垫，接触粗糙混凝土表面时可采用硬质聚氨酯垫，接触高温工件表面时可更换硅胶耐热垫，无需改动主体结构即可适配多种作业环境。机构所有铰接位置的润滑槽均设计在隐蔽位置，不会因为润滑脂溢出污染接触的工件表面，适配洁净车间内的装配作业需求。
